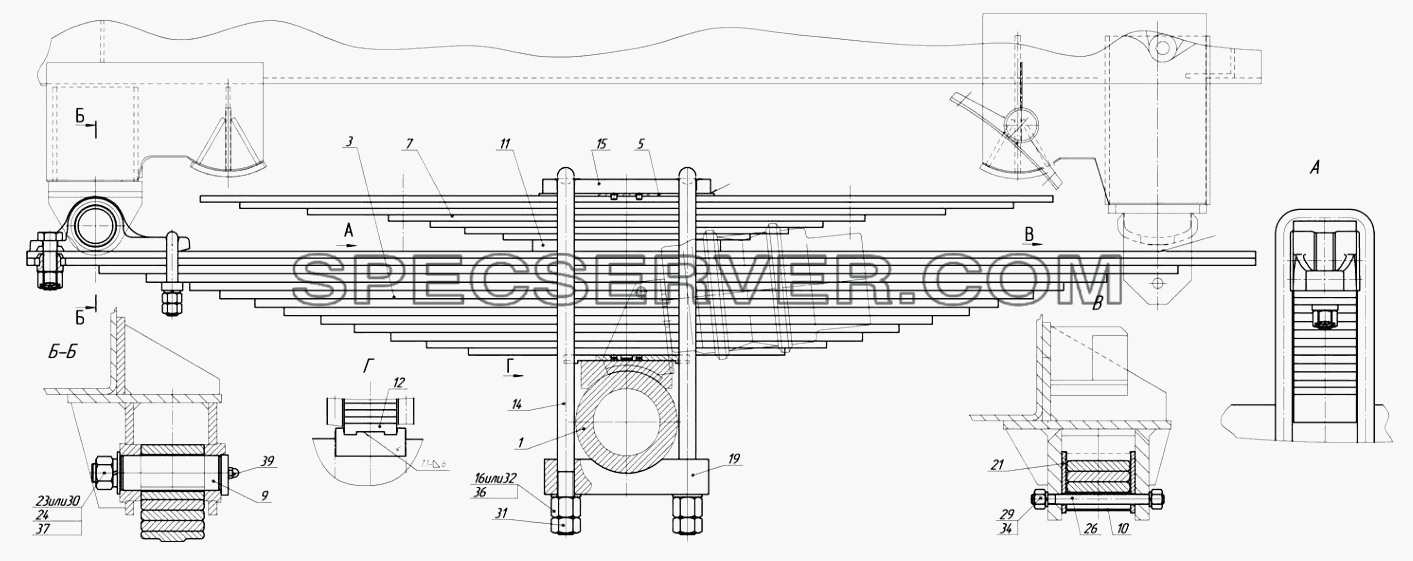

Запчасти: 8602-03-2912001 Установка задней подвески для НефАЗа-8602

8602-03-2912001 Установка задней подвески для НефАЗа-8602 (список запасных частей)

8602-03-2912001 Установка задней подвески для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8602-03-2410000 Ось с тормозами и колесами
3 130Д-2912007-23 Рессора задняя
5 8602-2912620 Вставка верхняя
7 130-2913007-02 Рессора задняя дополнительная
9 8602-2902478 Палец ушка рессоры
10 8602-2902487 Втулка
11 130-2912119-В Лист промежуточный
12 8602-2912404 Регулирующий элемент
14 8602-2912409 Стремянка рессоры
15 8602-2912413-10 Накладка
16 96741-2912414 Гайка стремянки
19 8332-03-2912418 Накладка стремянки рессоры
21 8602-2912545 Вкладыш
23 8602-2912550 Гайка М27х1,5-6Н
24 8602-2912551 Шайба 27
26 8602-2912570 Болт
29 1/21640/11 Гайка М14х1,5-6Н
31 1/07268/21 Гайка ЕМ22х1,5-6Н
34 1/05171/73 Шайба пружинная 14
36 1/05206/01 Шайба 24х42
37 252164 Шайба 27Л ОСТ37.001.115-75
39 864006 Масленка 1.3.06 ГОСТ 19853-74

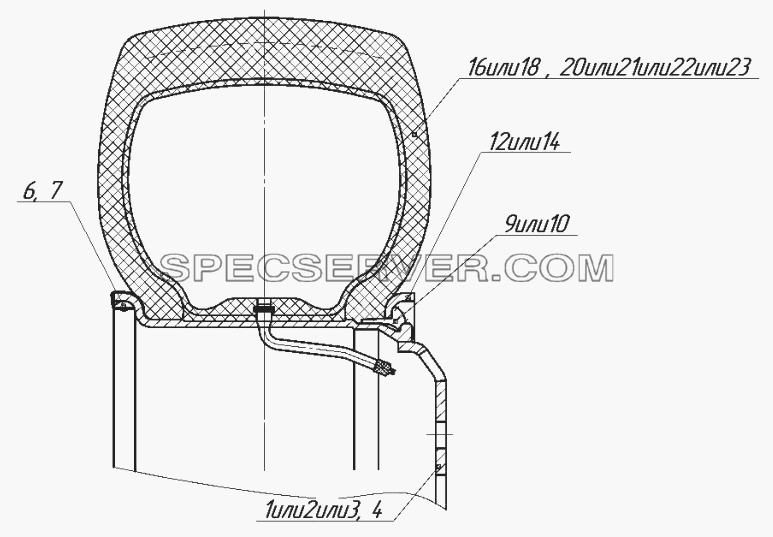

Запчасти: 96741-3101010, 96742-3101010 Колесо с шиной для НефАЗа-8602

96741-3101010, 96742-3101010 Колесо с шиной для НефАЗа-8602 (список запасных частей)

96741-3101010, 96742-3101010 Колесо с шиной для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 53205-3101012-12 Колесо дисковое 7,0-20
2 99858-3101012 Колесо дисковое 7,0-20
3 65115-3101012 Колесо дисковое 7,5-20
6 5320-3101300 Груз балансировочный
7 5425-3101300 Груз балансировочный
9 5320-3101026 Кольцо замочное
10 7,0-20-3101026А5 Кольцо замочное
12 5320-3101027 Кольцо бортовое
14 8,0-20-3101027 Кольцо бортовое
16 9,00R20 И-Н 142 Б М Шина пневматическая радиальная камерная в сборе
18 9,00R20 FОRWАRD Шина пневматическая радиальная камерная в сборе
20 10,00R20 КАМА-310 Шина пневматическая радиальная камерная в сборе
21 10,00R20 FОRWАRD Шина пневматическая радиальная камерная в сборе
22 10,00R20 FОRWАRD Шина пневматическая радиальная камерная в сборе
23 10,00R20 И 281, У-4 Шина пневматическая радиальная камерная в сборе

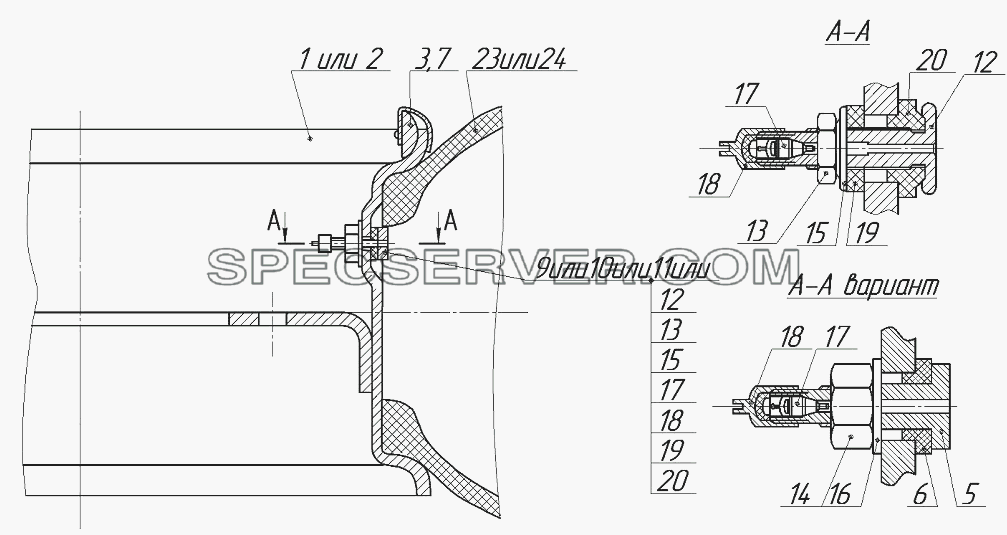

Запчасти: 96931-3101020-01 Колесо с шиной для НефАЗа-8602

96931-3101020-01 Колесо с шиной для НефАЗа-8602 (список запасных частей)

96931-3101020-01 Колесо с шиной для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 511-3101012 Колесо 11,75х22,5 дисковое
2 11,75Х22,5 Колесо
3 53205-3101302 Груз балансировочный
5 96931-3101022-01 Корпус вентиля (вариант)
6 96931-3101024-01 Уплотнитель (вариант)
7 53205-3101305 Пружина
9 УБ-43-15,5 Вентиль
10 УБ-35-15,5 Вентиль
11 24-3114010-12 Вентиль УБ-35-15,5
12 УБ Корпус вентиля ГОСТ 8107-75
13 1V10 Гайка
14 1/21647/11 Гайка
15 10,5-20 Шайба круглая ГОСТ 8107-75
16 1/26468/01 Шайба плоская 8х25х2
17 V5-20 Золотник
18 V8 Колпачок-ключик ГОСТ8107-75
19 А Уплотнитель
20 Б-15,5 Уплотнитель
23 385/65R 22,5 Шина радиальная бескамерная в сборе
24 385/65R22,5(15R22,5) Шина радиальная бескамерная в сборе
Запчасти: 96741-3104076 Гайка подшипника для НефАЗа-8602

96741-3104076 Гайка подшипника для НефАЗа-8602 (список запасных частей)

96741-3104076 Гайка подшипника для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 96741-3104077 Гайка
2 96741-3104080 Штифт

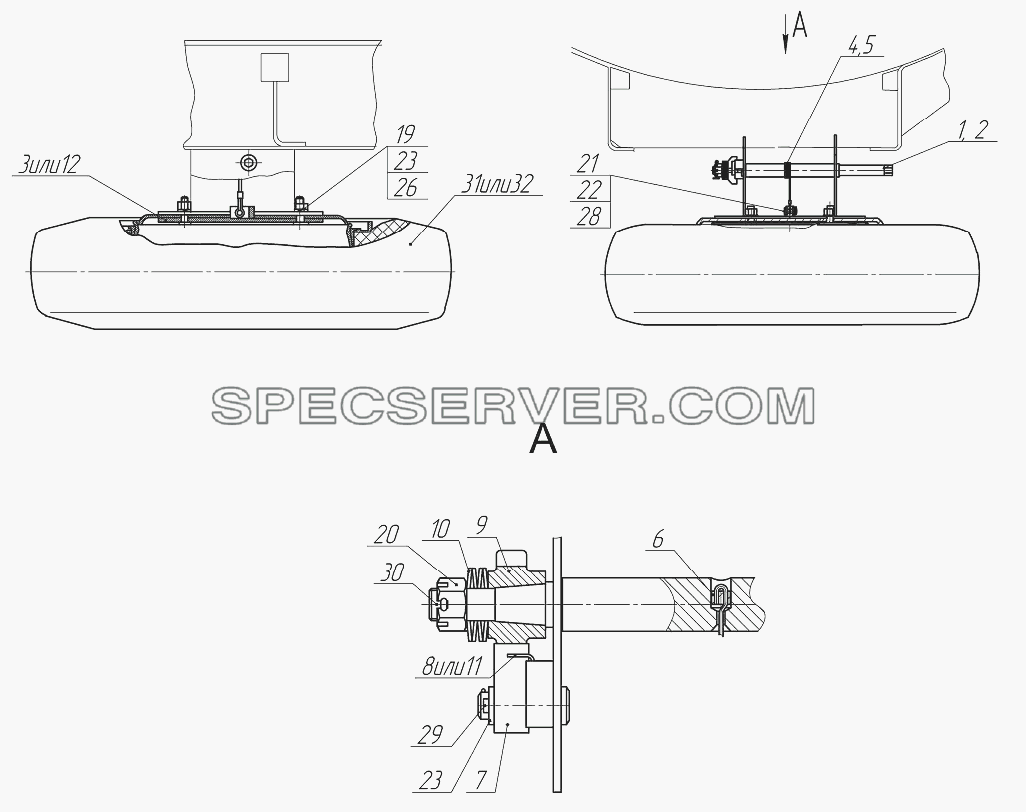

Запчасти: 9674-3105001 Установка запасного колеса для НефАЗа-8602

9674-3105001 Установка запасного колеса для НефАЗа-8602 (список запасных частей)

9674-3105001 Установка запасного колеса для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5511-3105840 Вал ворота
2 9674-3105849-01 Вал ворота в сборе
3 9693-3105010 Держатель запасного колеса
4 9674-3105861 Канат установки запасного колеса
5 9674-3105861-01 Канат установки запасного колеса в сборе
6 5320-3925231 Втулка обжимная
7 5410-3105885 Защелка ворота держателя
8 5410-3105899 Пружина защелки ворота держателя запасного колеса
9 5410-3105903 Храповик ворота держателя запасного колеса
10 5410-3105907 Пружина тарельчатая ворота держателя запасного колеса
11 96741-3105899 Пружина защелки ворота держателя запасного колеса
12 9674-3105010 Держатель запасного колеса
19 1/21643/11 Гайка ЕМ20х1,5-6Н
20 853514 Гайка Ек М24х1,5-6Н
21 260088 Палец 12х38 ОСТ 37.001.163-79
22 1/05200/01 Шайба
23 1/05204/01 Шайба плоская 20х35
26 1/05174/77 Шайба пружинная 20
28 1/07969/01 Шплинт разводной 4х25
29 1/07972/01 Шплинт 5х30
30 1/07350/01 Шплинт разводной 5х50
31 96741-3101010 Колесо с шиной
31 96742-3101010 Колесо с шиной
32 96741-3101020 Колесо с шиной взамен поз.31
32 96742-3101020 Колесо с шиной взамен поз.31

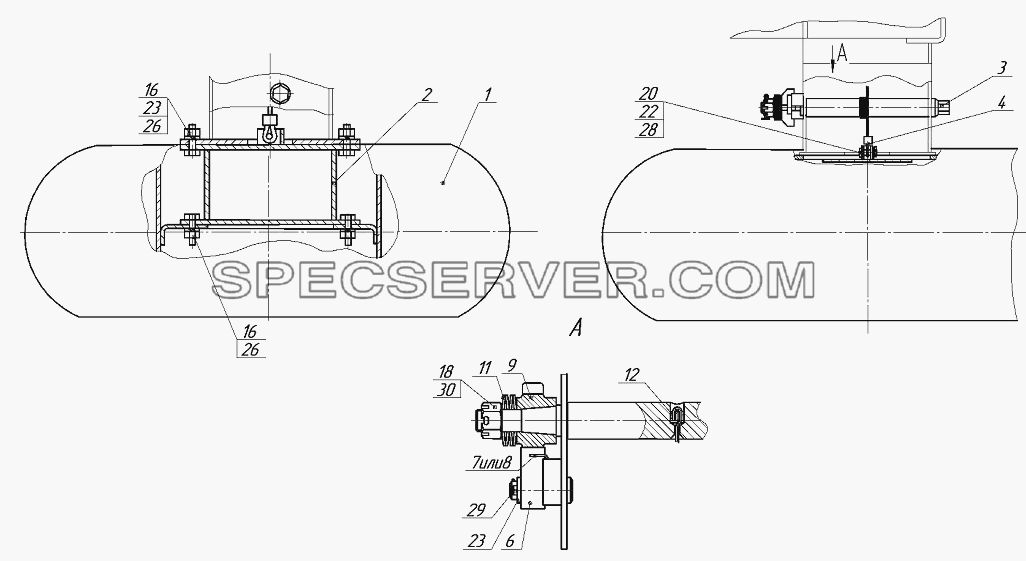

96931-3105001 Установка запасного колеса для НефАЗа-8602 (список запасных частей)

96931-3105001 Установка запасного колеса для НефАЗа-8602 (список запасных частей)

96931-3105001 Установка запасного колеса для НефАЗа-8602 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 96931-3101020-01 Колесо в сборе
2 96931-3105010 Держатель запасного колеса
3 5511-3105840 Вал ворота
4 9674-3105861 Канат установки запасного колеса
6 5410-3105885 Защелка ворота держателя
7 96741-3105899 Пружина защелки ворота держателя запасного колеса
8 5410-3105899 Пружина защелки ворота держателя запасного колеса
9 5410-3105903 Храповик ворота держателя запасного колеса
11 5410-3105907 Пружина тарельчатая ворота держателя запасного колеса
12 5320-3925231 Втулка обжимная
16 1/21643/11 Гайка ЕМ20х1,5-6Н
18 853514 Гайка Ек М24х1,5-6Н
20 260087 Палец 12х35 ОСТ37.001.163-75
22 1/05200/01 Шайба
23 1/05204/01 Шайба плоская 20х35
26 1/05174/77 Шайба пружинная 20
28 1/07969/01 Шплинт разводной 4х25
29 1/07972/01 Шплинт 5х30
30 1/07350/01 Шплинт разводной 5х50
