Запчасти: Установка реле РС 529 для НефАЗа-8527
Установка реле РС 529 для НефАЗа-8527 (список запасных частей)
Таблица запасных частей

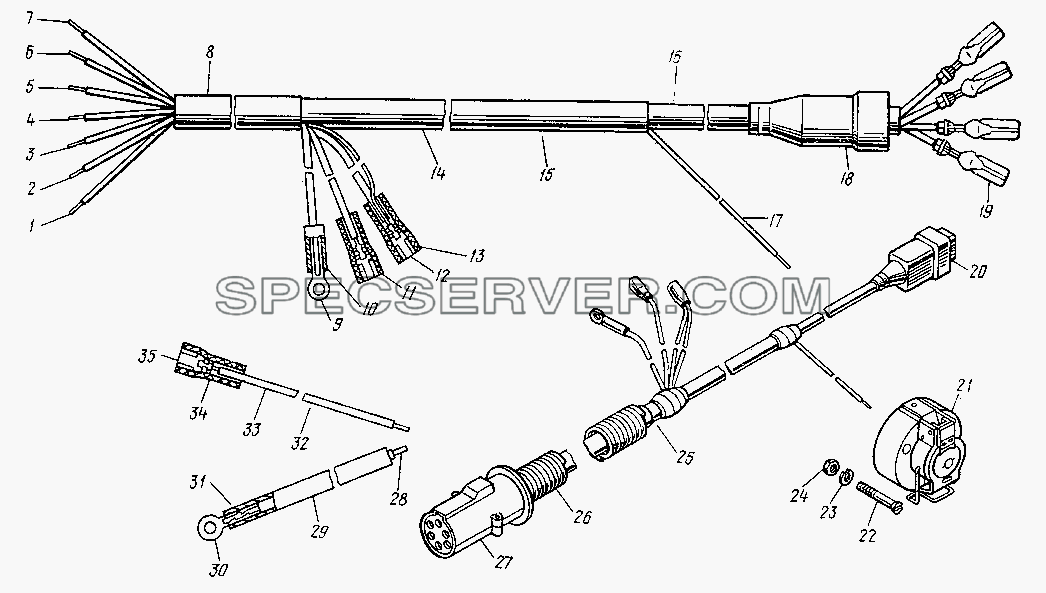

Запчасти: Жгут проводов от тягача к прицепу с вилкой для НефАЗа-8527
Жгут проводов от тягача к прицепу с вилкой для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
ПГВА-1,5 зеленый (L=5,3м) |
Провод |
2 |
|
ПГВА-1,5 розовый (L=9,3м) |
Провод |
3 |
|
ПГВА-1,5 красный (L=5,3м) |
Провод |
4 |
|
ПГВА-1,5 коричневый (L=9,3м) |
Провод |
5 |
|
ПГВА-1,5 черный (L=5,3м) |
Провод |
6 |
|
ПГВА-1,5 белый (L=9,3м) |
Провод |
7 |
|
ПГВА-1,5 серый (L=9,3м) |
Провод |
8 |
|
8527-3724016 |
Трубка защитная 16х1,25 (L=5м) |
9 |
|
|
Наконечник |
10 |
|
8350-3724014 |
Трубка защитная |
11 |
|
5320-3724121 |
Изолятор наконечника |
12 |
|
|
Штекер наружный |
13 |
|
8527-3724024 |
Трубка защитная |
14 |
|
8527-3724018 |
Трубка защитная 16х0,9 (L=1,9м) |
15 |
|
8527-3724010-21 |
Жгут проводов от тягача к прицепу в сборе |
16 |
|
8527-3724022 |
Трубка защитная 16х0,9 (L=2,3м) |
17 |
|
ПГВА-1,0 красный (L=2,35м) |
Провод |
18 |
|
9370-3724108 |
Чехол защитный внутренний |
19 |
|
|
Штекер внутренний колодочный |
20 |
|
|
Колодка четырехконтактная для внутренних штекеров |
21 |
|
ПС400 |
Розетка штепсельная |
22 |
|
221590 |
Винт |
23 |
|
252153 |
Шайба |
24 |
|
250464 |
Гайка шестигранная (d=5х0,8, S=8, Н=4, D=8,8, D1=8) |
25 |
|
8527-3724006-11 |
Жгут проводов от тягача к прицепу с вилкой в сборе |
26 |
|
8527-3724046 |
Спираль защитная |
27 |
|
ПС325-3723150 |
Вилка штепсельная для розетки прицепа |
28 |
|
ПГВА-1,5 коричневый (L=1,45м) |
Провод |
29 |
|
8350-3724042 |
Трубка защитная |
30 |
|
|
Наконечник |
31 |
|
8350-3724036-20 |
Провод от электромагнитного клапана на массу в сборе |
32 |
|
8527-3724040-01 |
Провод от реле к электромагнитному клапану в сборе |
33 |
|
ПГВА-1,5 фиолетовый (L=1,3м) |
Провод |
34 |
|
5320-3724121 |
Изолятор наконечника |
35 |
|
|
Штекер наружный |

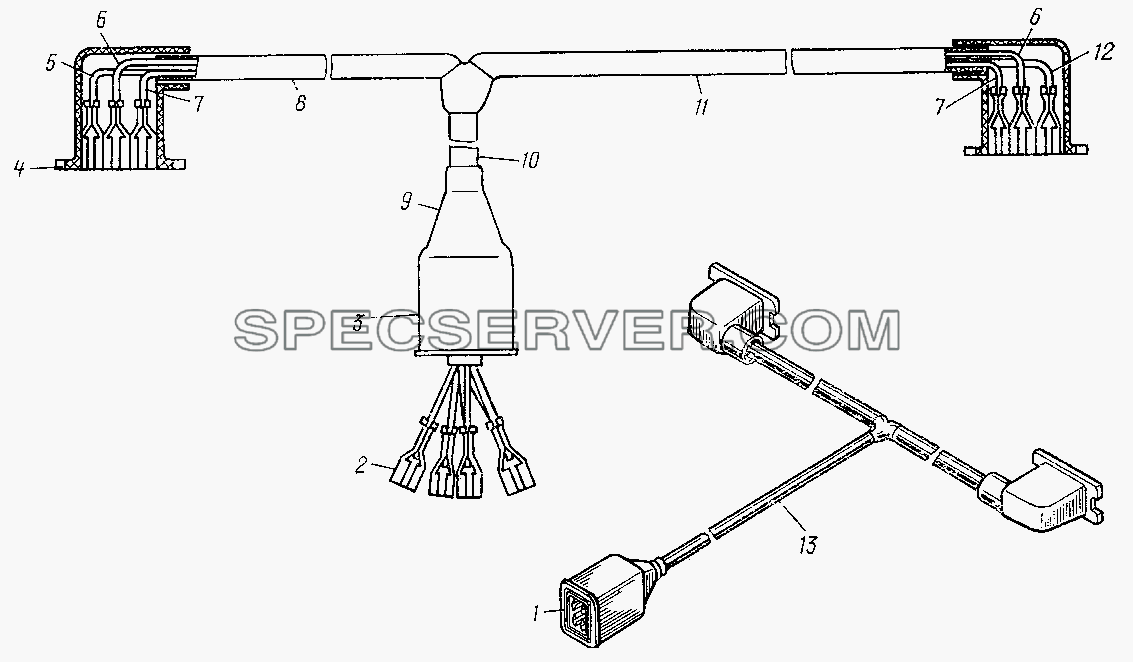

Запчасти: Жгут проводов задний с колодками для НефАЗа-8527
Жгут проводов задний с колодками для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
|
Колодка четырехконтактная для наружных штекеров |
2 |
|
|
Штекер наружный колодочный |
3 |
|
8527-3724030 |
Жгут проводов задний в сборе |
4 |
|
9370-3716017 |
Чехол защитный штекерного разъема |
5 |
|
ПГВА-1,5 белый (L=1,2м) |
Провод |
6 |
|
ПГВА-1,5 розовый (L=3,2м) |
Провод |
7 |
|
ПГВА-1,5 серый (L=3,2м) |
Провод |
8 |
|
8527-3724032 |
Трубка защитная (L=7,5м) |
9 |
|
9370-3724109 |
Чехол защитный наружный |
10 |
|
8527-3724054 |
Трубка защитная (L=2,5м) |
11 |
|
8527-3724052 |
Трубка защитная (L=15,5м) |
12 |
|
ПГВА-1,5 коричневый (L=2м) |
Провод |
13 |
|
8627-3724028-10 |
Жгут проводов задний с колодками в сборе |
Запчасти: Рама поворотной тележки для НефАЗа-8527
Рама поворотной тележки для НефАЗа-8527 (список запасных частей)
Таблица запасных частей

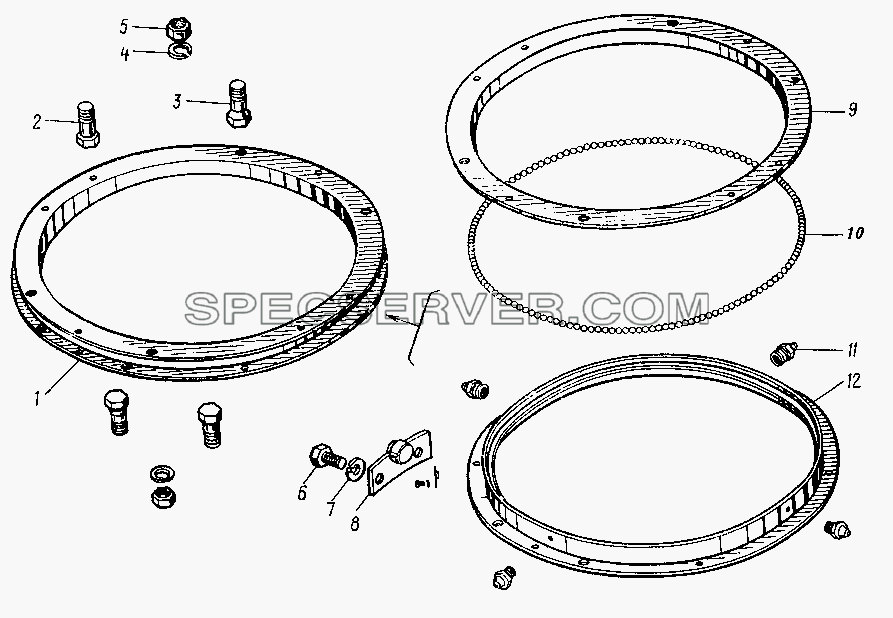

Запчасти: Круг поворотный для НефАЗа-8527
Круг поворотный для НефАЗа-8527 (список запасных частей)
Таблица запасных частей

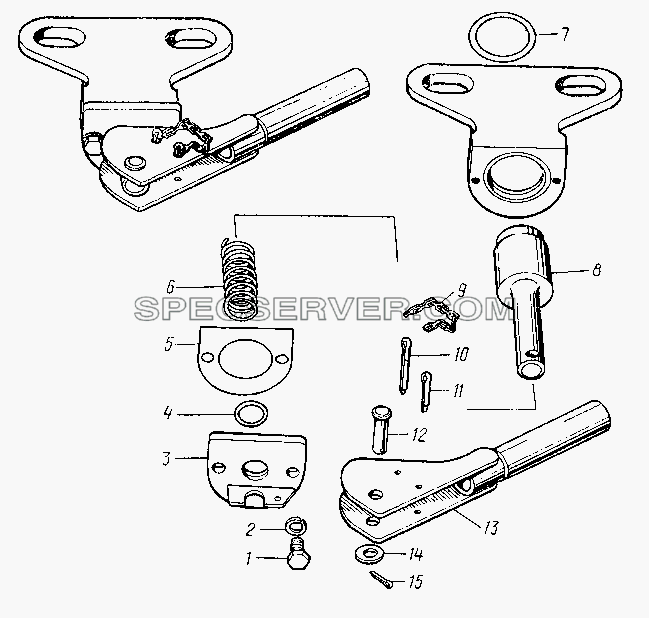

Стопор поворотного устройства для НефАЗа-8527 (список запасных частей)
Стопор поворотного устройства для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
|
