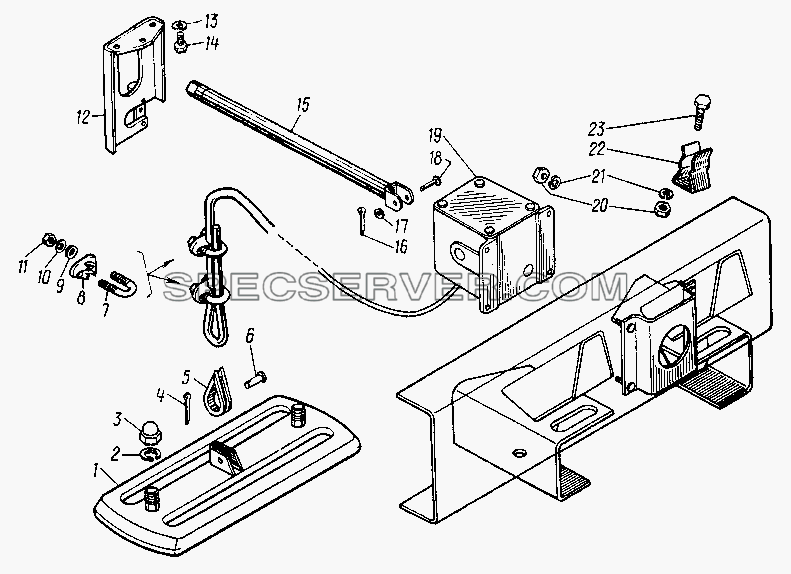

Запчасти: Механизм установки запасного колеса для НефАЗа-8527
Механизм установки запасного колеса для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
| № |
|
Номер детали |
Наименование запчасти |
| 1 |
|
9370-3105012-20 |
Плита |
| 2 |
|
252161 |
Шайба |
| 3 |
|
250640 |
Гайка шестигранная (d=20х1,5, S=30, Н=9, D=33,6) |
| 4 |
|
258053 |
Шплинт |
| 5 |
|
9370-3113094-10 |
Коуш |
| 6 |
|
260088 |
Палец 12х38 ОСТ 37.001.163-79 |
| 7 |
|
885Т-3508072 |
Скоба |
| 8 |
|
885Т-3508073 |
Накладка |
| 9 |
|
252004 |
Шайба |
| 10 |
|
252154 |
Шайба |
| 11 |
|
250508 |
Гайка шестигранная (d=6х1, S=10, Н=5, D=11, D1=10) |
| 12 |
|
8527-3105170-10 |
Кронштейн воротка |
| 13 |
|
252136 |
Шайба |
| 14 |
|
201674 |
Болт |
| 15 |
|
8527-3105078-10 |
Вороток |
| 16 |
|
258039 |
Шплинт |
| 17 |
|
252005 |
Шайба |
| 18 |
|
260039 |
Палец |
| 19 |
|

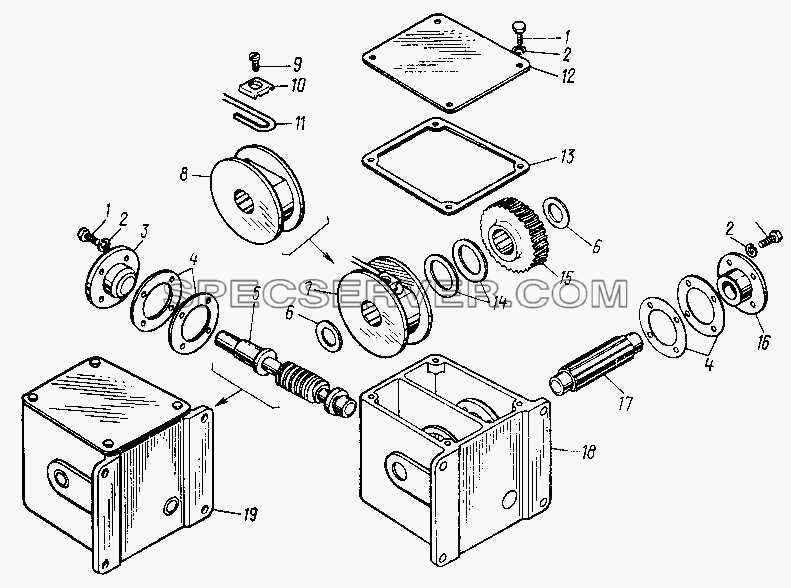

9370-3113010-11 |
Подъемник запасного колеса механический в сборе |
| 20 |
|
250510 |
Гайка шестигранная (d=8х1,25, S=13, Н=6,5, D=14,4, D1=13) |
| 21 |
|
252155 |
Шайба |
| 22 |
|
8527-3105096 |
Скоба крепления воротка |
| 23 |
|
201456 |
Болт (d=8х1,25, l=20, l0=20, Н=5, D=13,8, S=12) |
|
