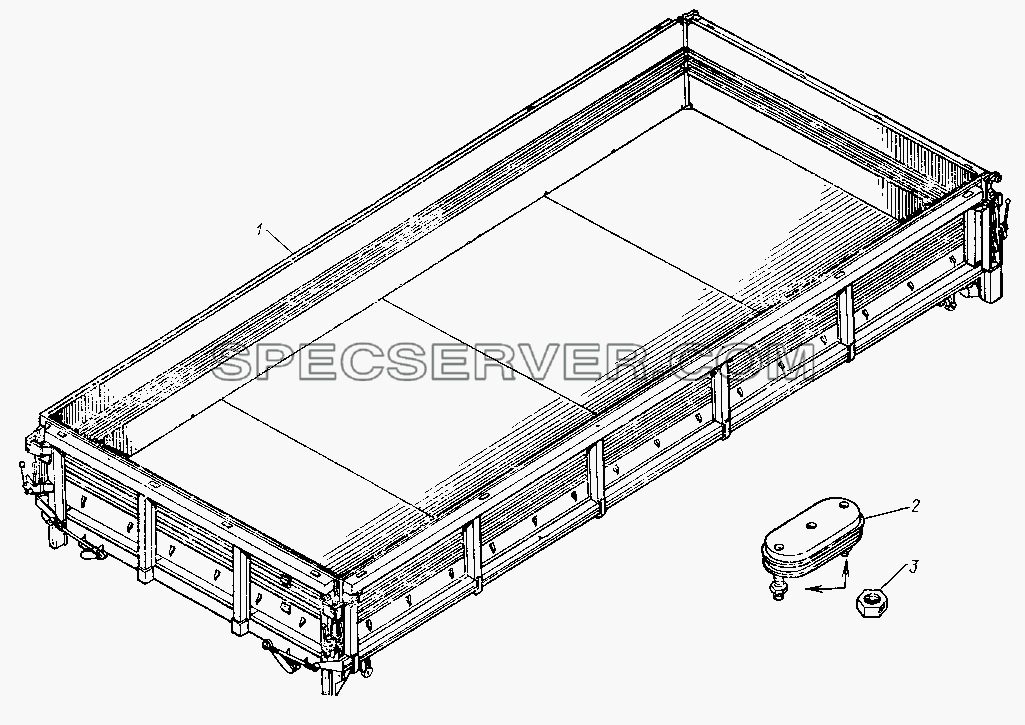

Запчасти: Платформа для НефАЗа-8527
Платформа для НефАЗа-8527 (список запасных частей)
Таблица запасных частей

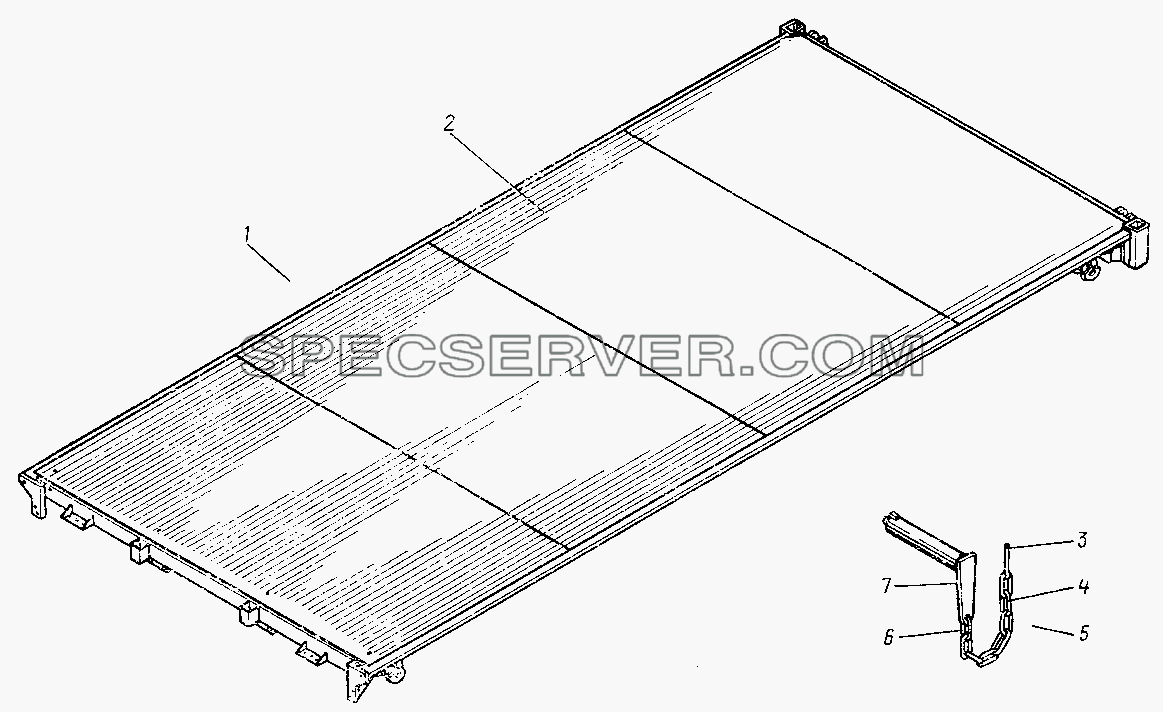

Запчасти: Основание платформы с настилом, крепление платформы для НефАЗа-8527
Основание платформы с настилом, крепление платформы для НефАЗа-8527 (список запасных частей)
Таблица запасных частей

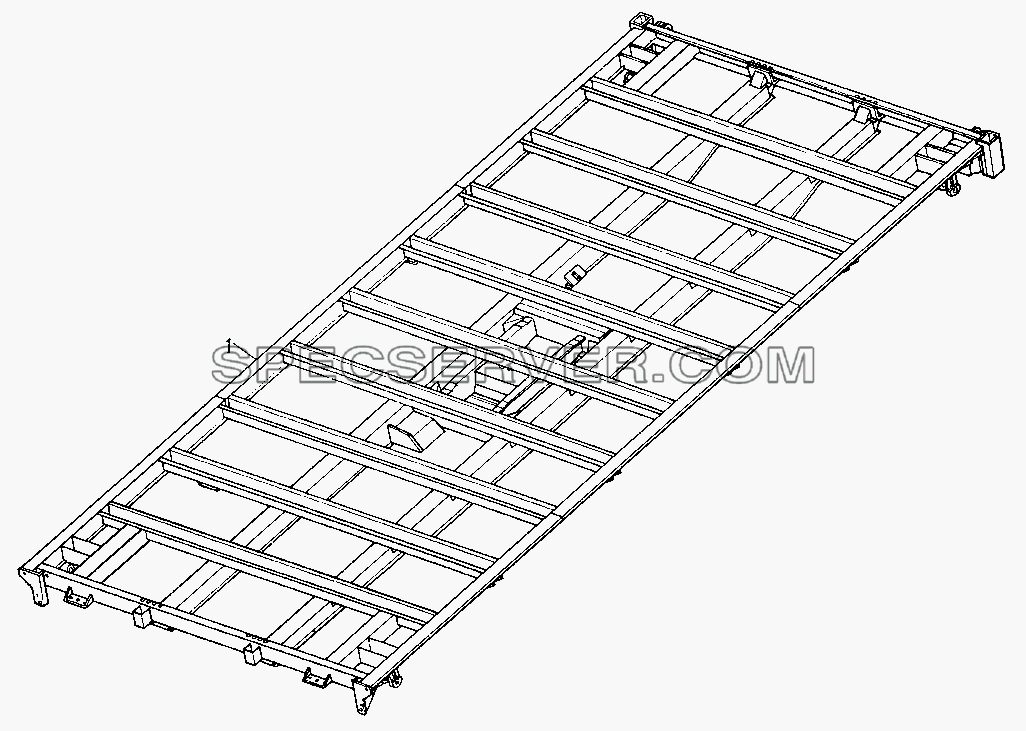

Запчасти: Каркас основания платформы для НефАЗа-8527
Каркас основания платформы для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
Запчасти: Стойка предохранительная платформы для НефАЗа-8527
Стойка предохранительная платформы для НефАЗа-8527 (список запасных частей)
Таблица запасных частей

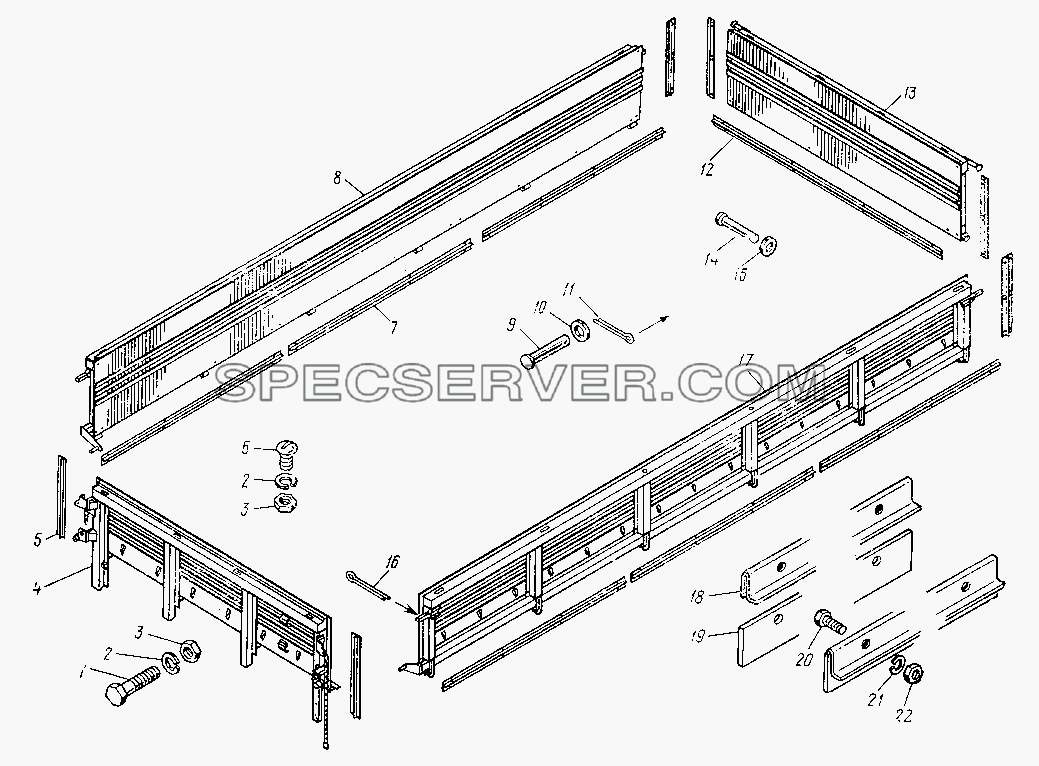

Запчасти: Основание борта платформы для НефАЗа-8527
Основание борта платформы для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
201505 |
Болт |
2 |
|
252136 |
Шайба |
3 |
|
250512 |
Гайка |
4 |
|
8527-8504010-30 |
Борт передний |
5 |
|
55102-8502512-10 |
Уплотнитель вертикальный в сборе |
6 |
|
210404 |
Болт |
7 |
|
55102-8502503-10 |
Уплотнитель горизонтальный бокового борта |
8 |
|
55102-8502010-10 |
Борт боковой правый |
9 |
|
8527-8502058 |
Палец |
10 |
|
252018 |
Шайба |
11 |
|
258055 |
Шплинт |
12 |
|
55102-8503076-10 |
Уплотнитель горизонтальный заднего борта в сборе |
13 |
|
8527-8503010-30 |
Борт задний |
14 |
|
260143 |
Палец |
15 |
|
252017 |
Шайба |
16 |
|
258071 |
Шплинт |
17 |
|
55102-8502011-10 |
Борт боковой левый |
18 |
|
55102-8502507-10 |
Обойма уплотнителя горизонтального бокового борта |
18 |
|
55102-8502516-10 |
Обойма уплотнителя вертикального бокового борта |
18 |
|
55102-8503078-10 |
Обойма уплотнителя горизонтального заднего борта |
19 |
|
55102-8502505-10 |
Уплотнитель горизонтальный бокового борта |
19 |
|
55102-8502514-10 |
Уплотнитель вертикального бокового борта |
19 |
|
55102-8503077-10 |
Уплотнитель горизонтальный заднего борта |
20 |
|
201456 |
Болт (d=8х1,25, l=20, l0=20, Н=5, D=13,8, S=12) |
21 |
|
252155 |
Шайба |
22 |
|
250510 |
Гайка шестигранная (d=8х1,25, S=13, Н=6,5, D=14,4, D1=13) |

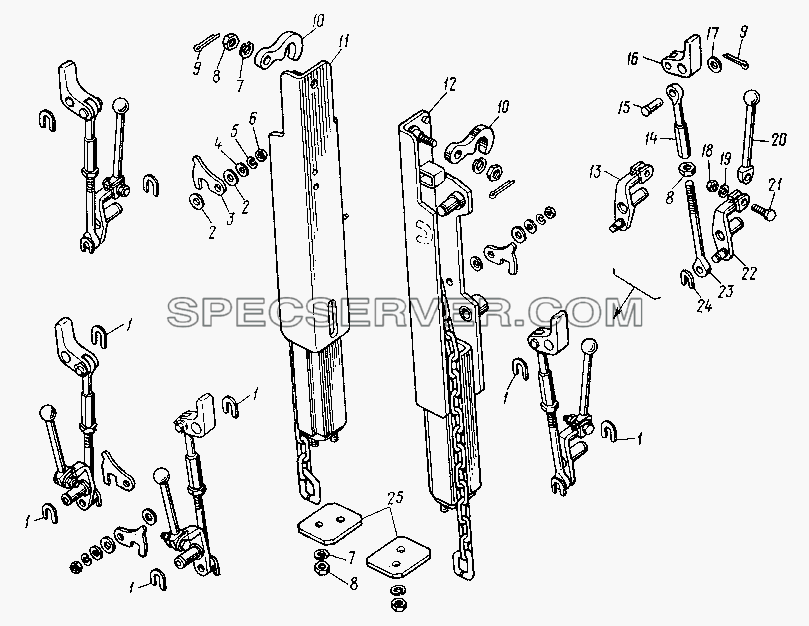

Запчасти: Стойки задние и механизм запирания основных бортов для НефАЗа-8527
Стойки задние и механизм запирания основных бортов для НефАЗа-8527 (список запасных частей)
Таблица запасных частей
|
