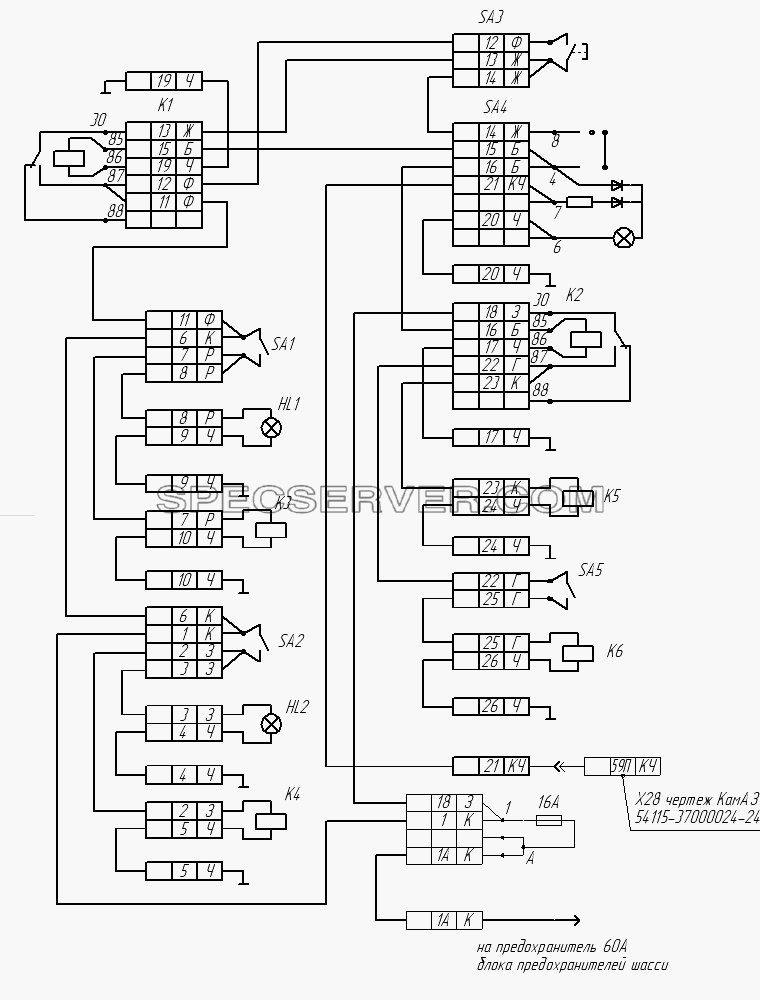

Запчасти: 66065-3729011Э3 Схема электрическая принципиальная (с насосом) для НефАЗа-66063 (64, 65)

66065-3729011Э3 Схема электрическая принципиальная (с насосом) для НефАЗа-66063 (64, 65) (список запасных частей)

66065-3729011Э3 Схема электрическая принципиальная (с насосом) для НефАЗа-66063 (64, 65) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 11.3747.010 Реле 11.3747.010
- SА1, SА2, SА5 Выключатель 46.3710
- SА3 Выключатель 11.3704-01
- SА4 Выключатель 3842.3710-02.30
- К3, К4, К5, К6 Электропневмоклапан КЭМ10
- НL1, НL2 Фонарь контрольной лампы 123.3803

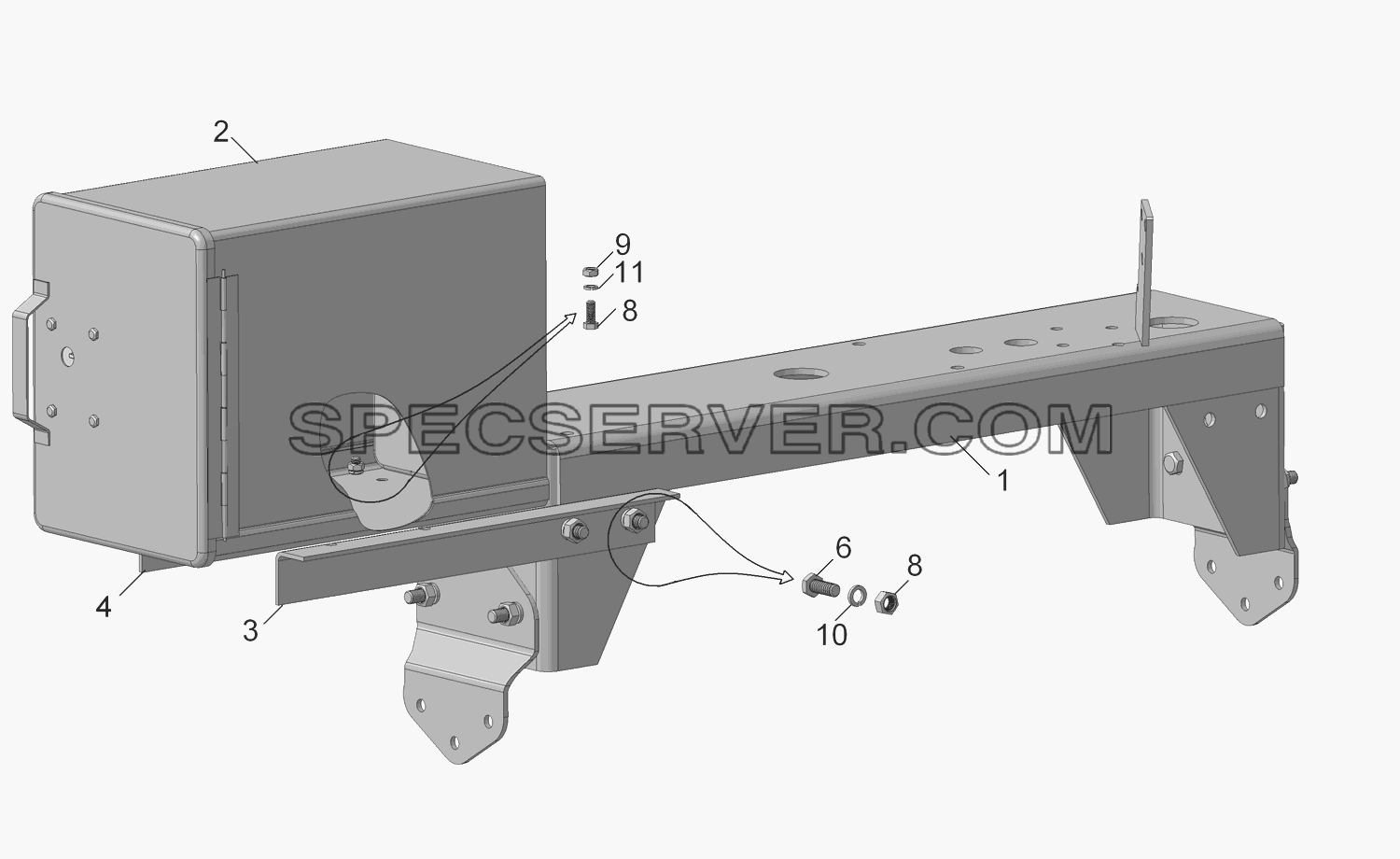

Запчасти: 66063-3919005 Установка ящика для ЗИП для НефАЗа-66063 (64, 65)

66063-3919005 Установка ящика для ЗИП для НефАЗа-66063 (64, 65) (список запасных частей)

66063-3919005 Установка ящика для ЗИП для НефАЗа-66063 (64, 65) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5410-8600110 Поперечина
2 56071-3919010 Ящик для ЗИП
3 66063-8517410 Кронштейн крепления ящика ЗИП
4 66063-8517411 Кронштейн крепления ящика ЗИП
6 1/55404/21 Болт ТЕМ12-6gх30
7 1/60434/21 Болт
8 1/61015/11 Гайка М12х1,25-6Н
9 1/61008/11 Гайка М8
10 1/05170/70 Шайба пружинная 12
11 1/05166/70 Шайба пружинная 8

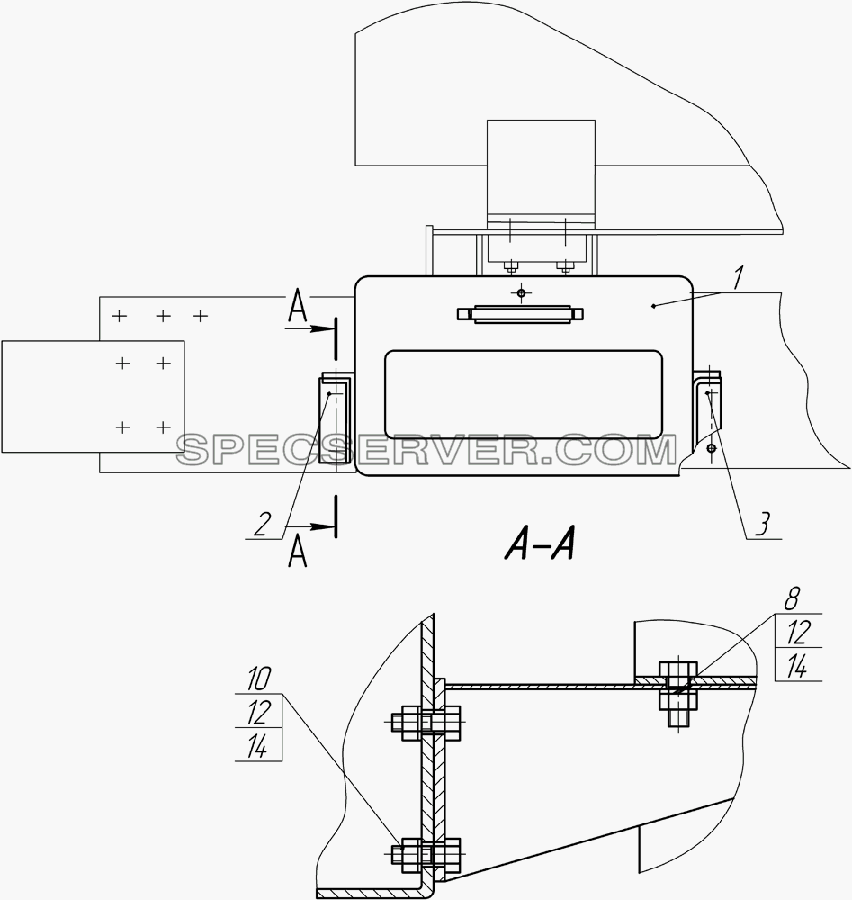

Запчасти: 66065-3919005 Установка ящика для ЗИП для НефАЗа-66063 (64, 65)

66065-3919005 Установка ящика для ЗИП для НефАЗа-66063 (64, 65) (список запасных частей)

66065-3919005 Установка ящика для ЗИП для НефАЗа-66063 (64, 65) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 6606-3919010 Ящик ЗИП в сборе
2 66065-8517410 Кронштейн ящика ЗИП в сборе
3 66065-8517411 Кронштейн ящика ЗИП в сборе
8 1/59707/21 Болт ТЕМ10х1,25-6gх25
10 1/59709/21 Болт М8х1,25-6gх35
12 1/21647/11 Гайка
14 1/05168/70 Шайба пружинная 8

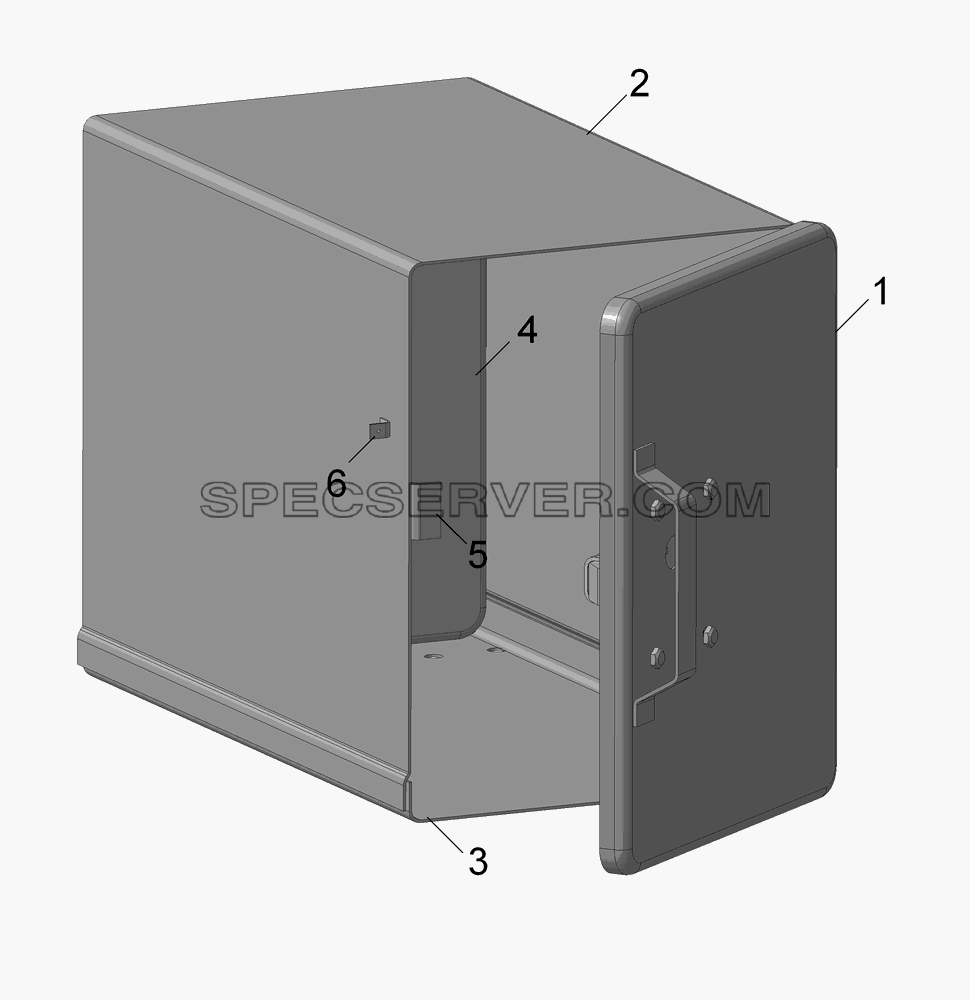

Запчасти: 56071-3919010 Ящик для ЗИП для НефАЗа-66063 (64, 65)

56071-3919010 Ящик для ЗИП для НефАЗа-66063 (64, 65) (список запасных частей)

56071-3919010 Ящик для ЗИП для НефАЗа-66063 (64, 65) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 56071-3919025 Дверка в сборе
2 56071-3919021 Стенка верхняя
3 56071-3919022 Стенка нижняя
4 56071-3919023 Стенка задняя
5 56071-3919033 Уголок
6 9674-8027050 Угольник
Запчасти: 6606-3919010 Ящик для ЗИП в сборе для НефАЗа-66063 (64, 65)

6606-3919010 Ящик для ЗИП в сборе для НефАЗа-66063 (64, 65) (список запасных частей)

6606-3919010 Ящик для ЗИП в сборе для НефАЗа-66063 (64, 65) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 6606-3919025 Дверка в сборе
2 6606-3919033 Уплотнитель

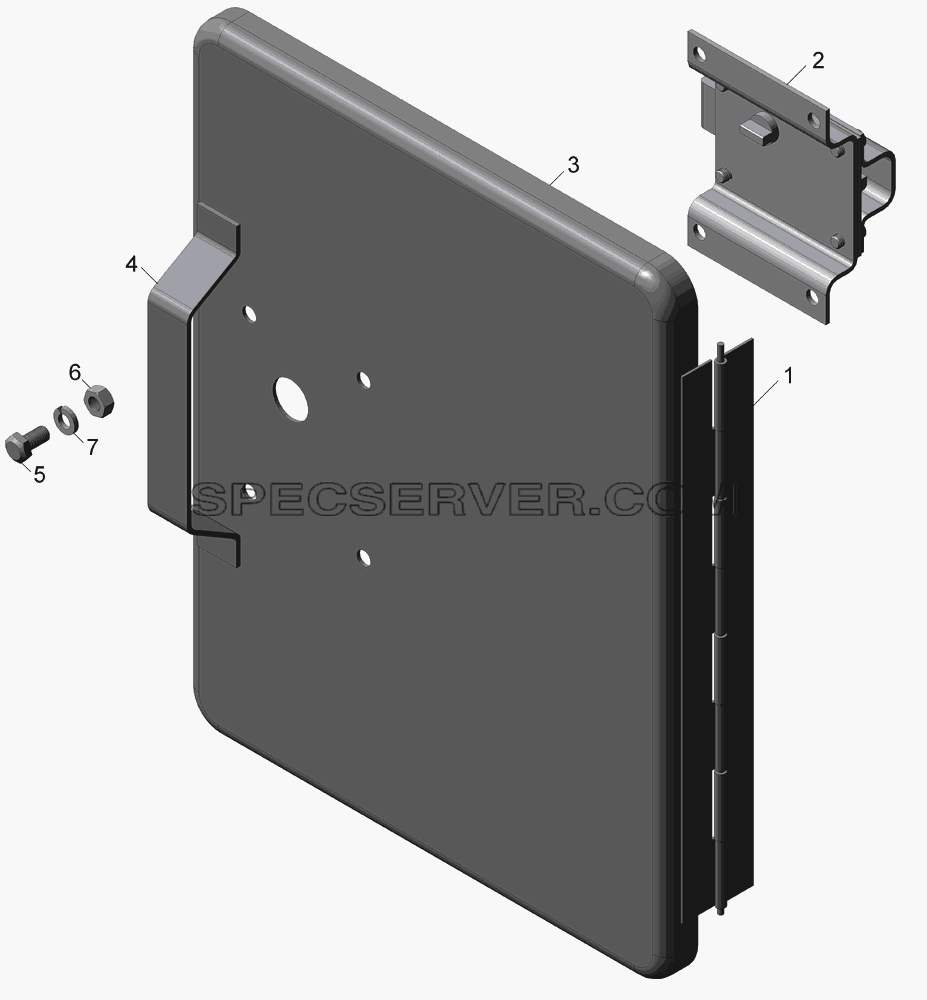

Запчасти: 56071-3919025 Дверка в сборе для НефАЗа-66063 (64, 65)

56071-3919025 Дверка в сборе для НефАЗа-66063 (64, 65) (список запасных частей)

56071-3919025 Дверка в сборе для НефАЗа-66063 (64, 65) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 56071-3919028 Петля в сборе
2 9674-3919040 Замок с защелкой типа ЗМЧ
3 56071-3919026 Дверка
4 56071-3919034 Ручка
5 1/09020/21 Болт ТЕМ6-6gх12
6 1/58962/11 Гайка М6-6Н
7 1/05164/70 Шайба пружинная 6
