ROCKINGER RO-57 Ловитель, опорное кольцо. Руководство - часть 2

02.2012
ZDE19988205P2

Работы по ремонту

RUS

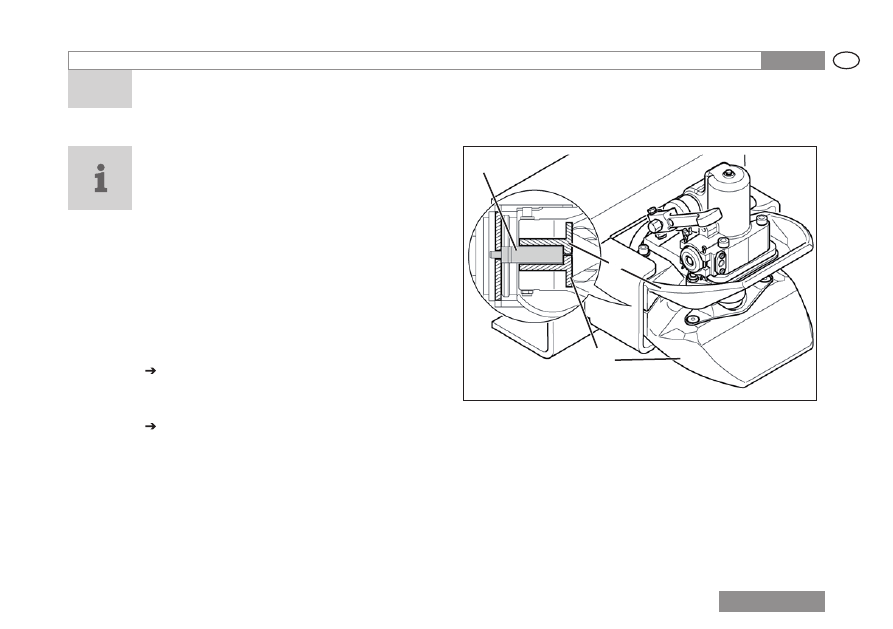

[1]

A Распорные детали



B Верхний ловитель



C Нижний ловитель

Предварительное натяжное усилие,
исходящее от распорных деталей [1A],
воздействует на верхний и нижний
уловители. В случае демонтажа обоих
ловителей распорные детали свободны
от натяжного усилия. При установке
ловителей распорные детали должны
быть с силой сжаты. Если производится
демонтаж только одного ловителя,
в распорных деталях сохраняется
предварительное натяжное усилие за
счет действия другого ловителя.



По возможности не производить

одновременный демонтаж обоих

ловителей



Сначала произвести демонтаж

верхнего ловителя и его

последующую предварительную

сборку. Затем демонтировать

нижний уловитель и вновь

установить.

A

C

B

48



Работы по ремонту

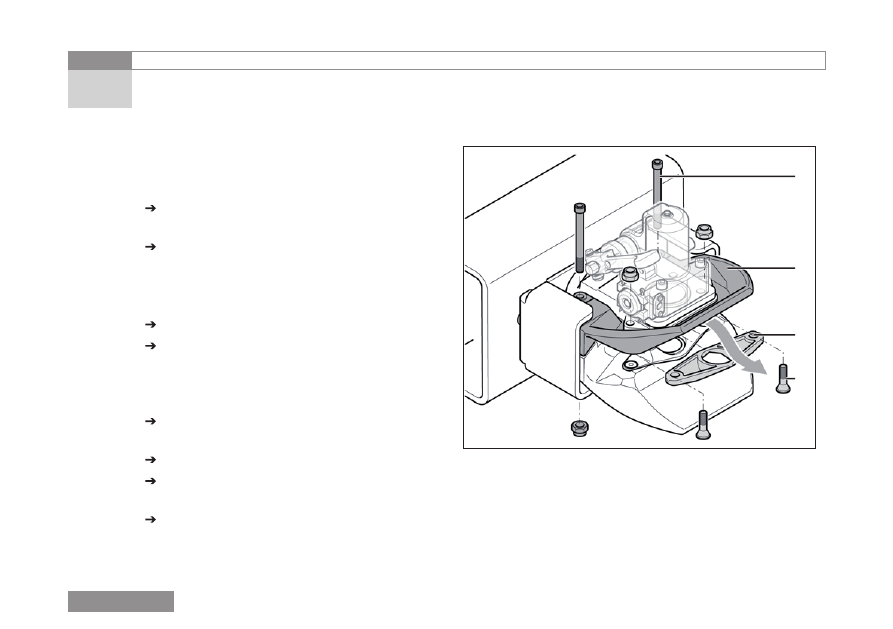

[2]

A Крепежный болт опоры ловителя



B Верхняя опора



C Верхний ловитель



D Задний крепежный болт ловителя

Ловитель верхний

Демонтаж



Удалить 2 крепежных болта [2A] с

верхней опоры [2B]



Вынуть опору

Сцепное устройство без пневматического
дистанционного управления [2]:



Удалить задние крепежные болты [2D]



Снять ловитель [2C]

Сцепное устройство с пневматическим
дистанционным управлением [3]:



Удалить крепежный винт [3A] на

приводе поворота замка



Снять распорную втулку [3B]



Удалить с ловителя крепежный

болт [3C]



Снять ловитель [3D]

A

Ловитель

B

C

D

02.2012
ZDE19988205P2

Работы по ремонту

RUS

Установка



Установить ловитель



Слегка прихватить задние крепежные

болты [2D]



Установить опору [2B]

В случае последующего демонтажа
заднего ловителя



вновь удалить задние крепежные

болты [2D]

Если не производится демонтаж нижнего
ловителя



затянуть задние крепежные болты

[2D]

КРУТЯЩИЕ МОМЕНТЫ ЗАТЯЖКИ

–

Опора ловителя [2A]:. . . . 45 + 10 Н•м

–

Заднее крепление

ловителя [2d]:  . . . . . . . . . 45 + 10 Н•м

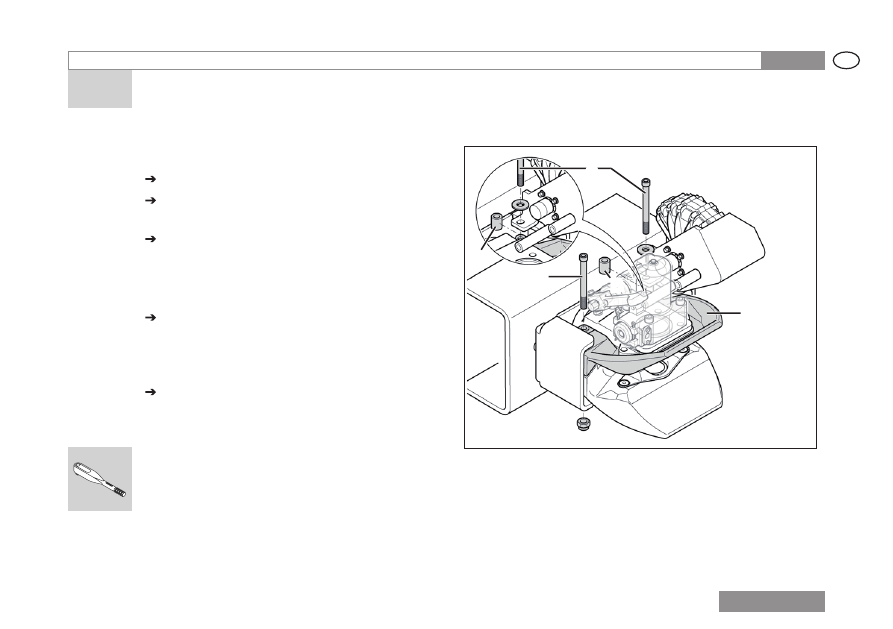

[3]

A Крепежный винт привода поворота замка ловителя



B Распорная втулка



C Задний крепежный болт ловителя



D Верхний ловитель

B

C

D

A

B

50



Работы по ремонту

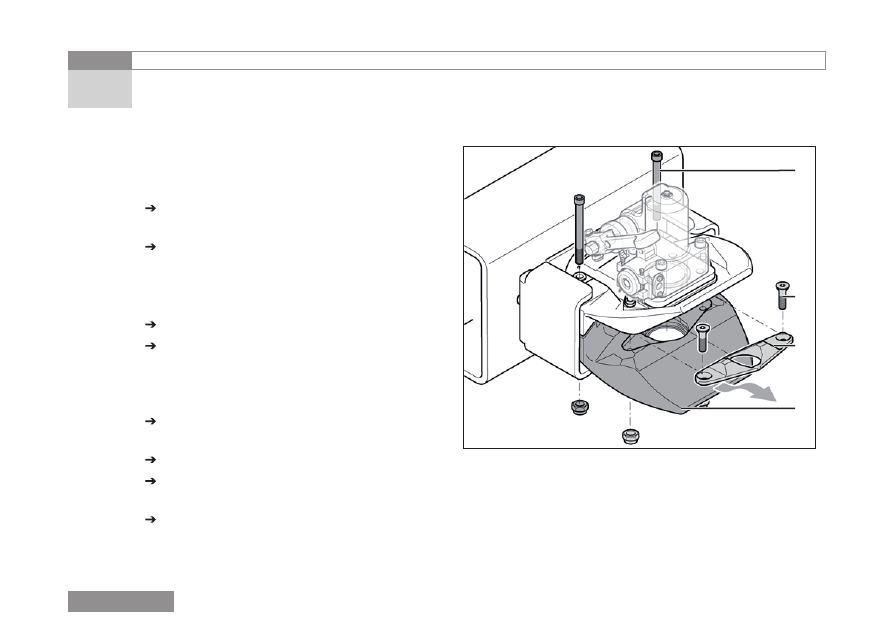

[4]

A Задний крепежный болт ловителя



B Крепежный болт опоры ловителя



C Нижняя опора



D Нижний ловитель

Ловитель нижний

Демонтаж



Удалить 2 крепежных болта [4B] с

нижней опоры [4C]



Вынуть опору

Сцепное устройство без пневматического
дистанционного управления [4]:



Удалить задние крепежные болты [4A]



Снять ловитель [4D]

Сцепное устройство с пневматическим
дистанционным управлением [5]:



Удалить крепежный винт [5A] на

приводе поворота замка



Снять распорную втулку [5B]



Удалить крепежный болт [5C] на

верхнем ловителе



Снять нижний ловитель [5D]

D

C

B

A
