210

2

3

может быть поднята. См. Раздел «Механизм фиксации опрокидывания кабины».

Однако, у моделей с двумя рядами сидений кабина не опрокидывается, поэтому для проведения
обслуживания двигателя снимается крышка двигателя.

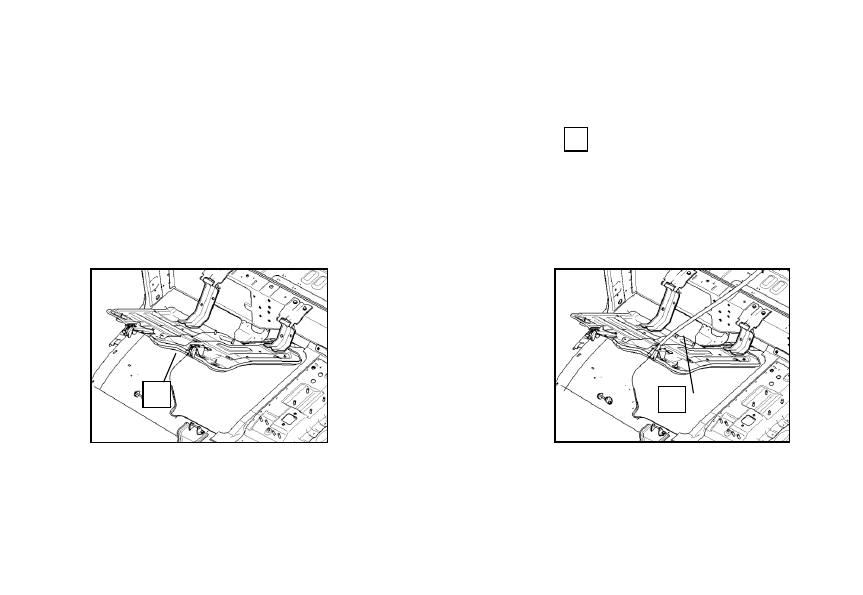

1) Для открывания, потяните назад пружинный фиксатор (под передним правым сиденьем);

2) Поднимите основную крышку 2 двигателя (вместе с сиденьем);

3) Повесьте ремень-фиксатор 3 основной крышки на крючок крышки двигателя.















1



211

3. Блок предохранителей
Блок  предохранителей  состоит  из  предохранителей  оборудования  кабины  и  шасси.
Определенные места указаны на следующих рисунках:

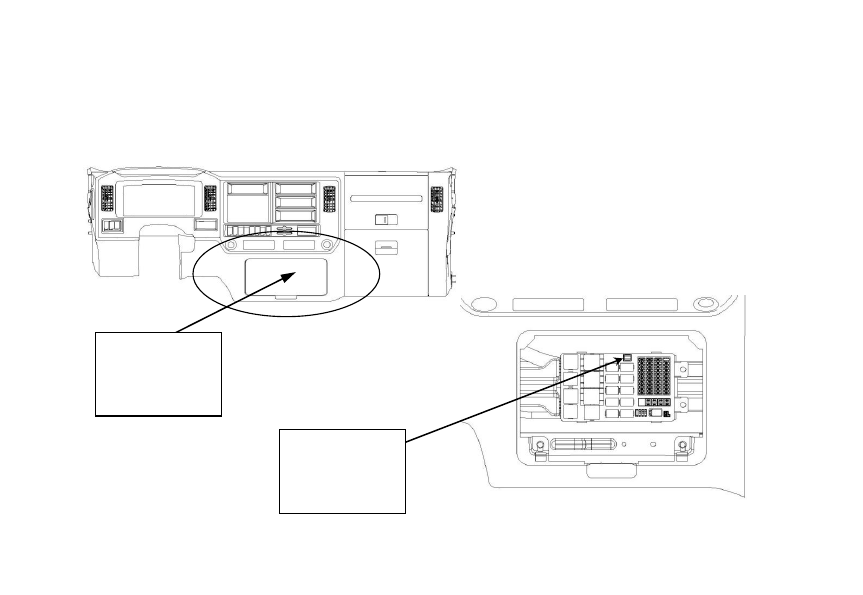

Блок предохранителей в кабине







Открыть

ремонтную

крышку

Зажим

предохранителя



212

Приклейте  наклейку  блока  предохранителей  на  внутреннюю  часть  ремонтной  крышки  (см.
рис.):









Бл

ок

пр

едо

хранителей шасси

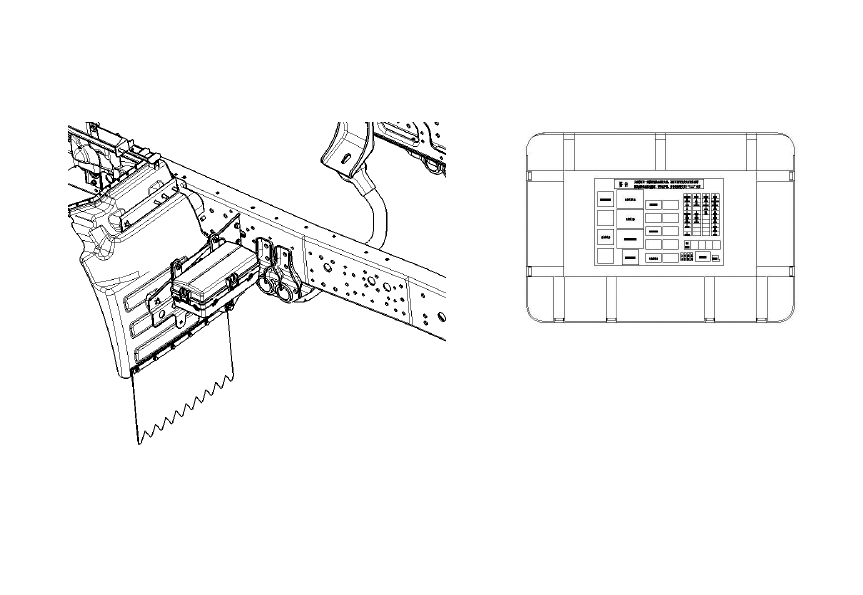

Блок  предохранителей  и  реле  шасси
расположен  за  задним  крылом,  на  опоре
левого крыла.





213

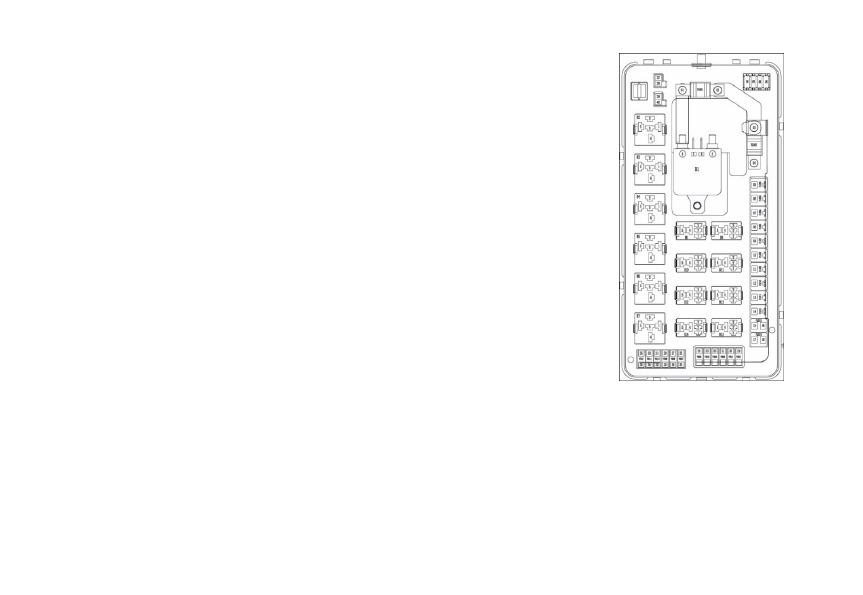

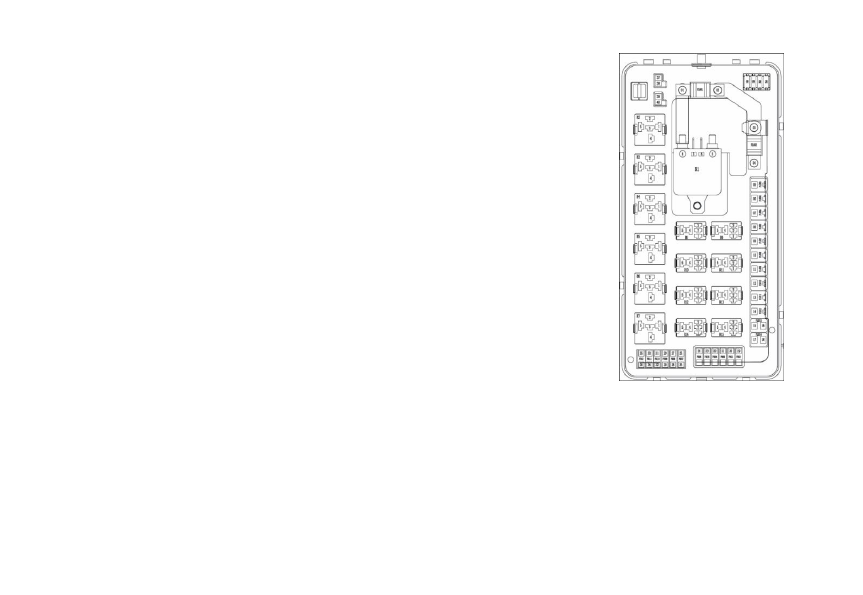

Крышка

блока

предохранителей

открывается.

Схема

и

характеристики  предохранителей  и  реле  находятся  на  внутренней
стороне крышки.
При  отказе  электроприборов  проверьте  целостность  плавких
предохранителей.
1) Убедитесь в том, что главный переключатель питания и зажигание
выключены;
2) Откройте крышку блока предохранителей;
3)  Снимите  предохранитель  при  помощи  зажима  (можно  вытащить
руками, если в рабочем состоянии);
4)  Замените  перегоревший  предохранитель  новым,  с  аналогичными
характеристиками.
Внимание:  Перегоревшие  предохранители  меняют  на  новые,  с
аналогичными

характеристиками,

в

соответствии

с

требованиями,  указанными  на  наклейке  блока  предохранителей!  Не  допускается
использование

предохранителей

с

другими

характеристиками.

Запрещается

устанавливать предохранители из другого металла, например из медной проволоки!
Предупреждение:  При  перегорании  замененного  предохранителя,  обратитесь  в
авторизованную мастерскую «Юджин».
