138

отверстия, вытолкните наружу вертикальный фиксатор для его снятия;

3.  Для  снятия  переднего  крюка  поднимите  его  ручку  на
передней части панели;

4.  Для  снятия  боковой  панели  с  усилием  снимите  держатель
панели;

5.  Для  закрывания  боковой  панели  используйте  ручку  крюка
для  надежной  фиксации  передней  части  боковой  панели;
протолкните  на  место  вертикальный  стопор  задней  панели,

зафиксируйте при помощи ручки.



Боковые и задние нижние защитные устройства

Боковые и задние защитные устройства изготовлены из
стали Q235, соединения - болтовые.

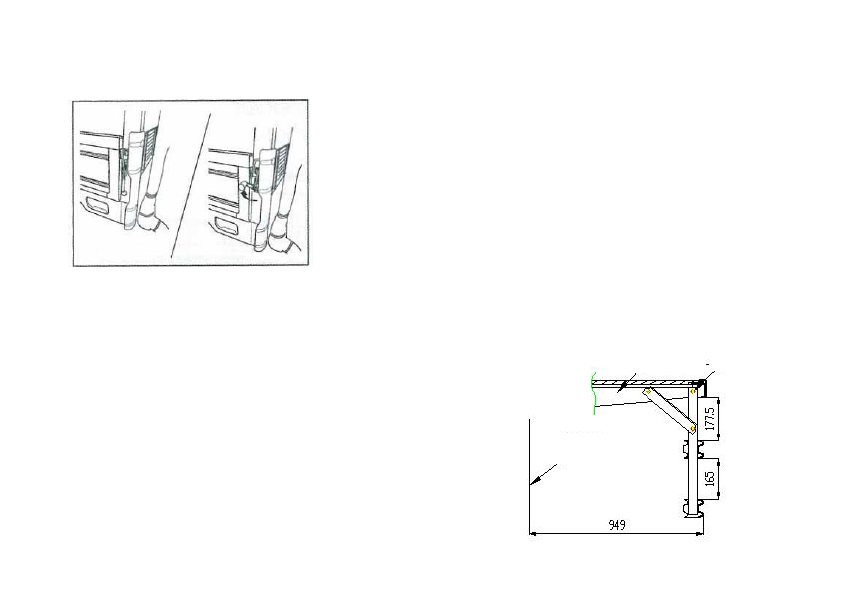

Боковое защитное устройство

Устройство  и  способ  соединения  бокового  защитного
устройства изображены на следующей схеме:

Продольная балка

днища отсека



Болтовое

соединение



Центр оси Y

автомобиля





139

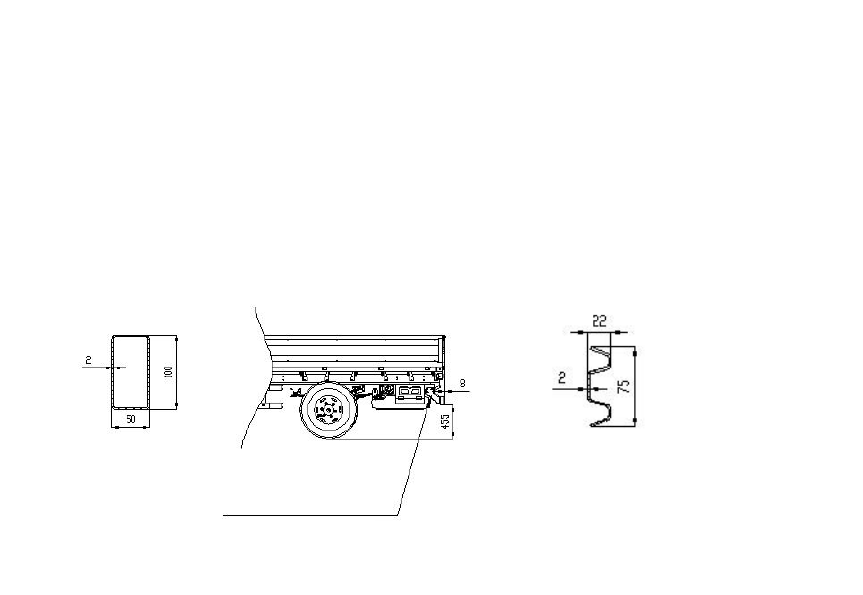

Задние нижние защитные устройства

Размеры  поперечного  сечения  задних  нижних  защитных  устройств:  100  мм  (высота)  ×50  мм
(ширина); устройство и способ соединения изображены на следующей схеме:























Для крепления к вертикальной

балке рамы используйте три болта

слева и справа, соответственно

Сталь Q235



Сталь Q235





140







141

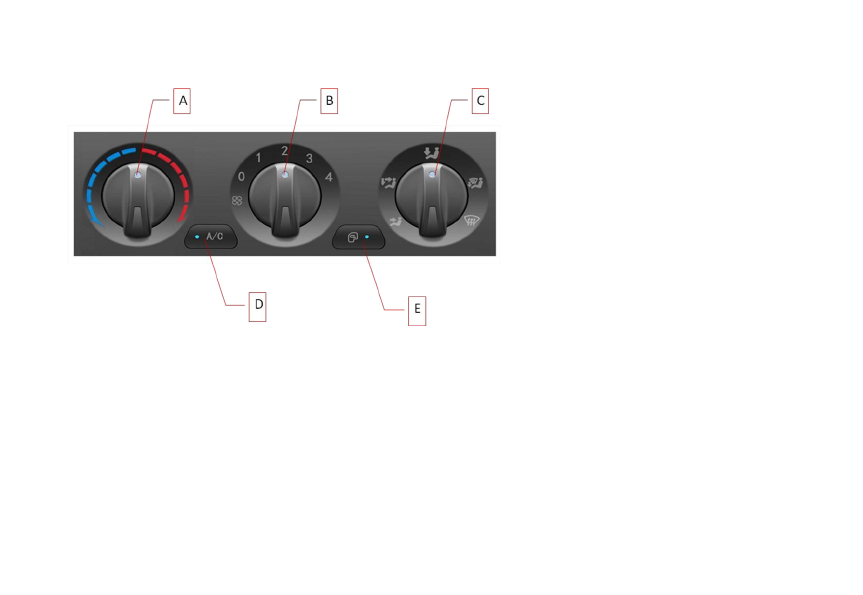

Панель

управления

подачей

теплого воздуха, * кондиционером

Функции кнопочных переключателей:

Регулятор

A

——

управление

температурой

Для

подачи

холодного

воздуха

повернуть  регулятор  против  часовой
стрелки, для подачи теплого воздуха –
по

часовой

стрелке

(контроль

открытия  клапана  теплой  воды  –

проводной, т.е. Вы управляете потоком нагретой воды для регулировки температуры воздуха в
салоне).

Регулятор B —— Регулятор мощности потока воздуха вентилятора

Регулятор имеет 5 положений: 0, 1, 2, 4 и еще одно 4 положение (регулировка подачи воздуха
путем изменения скорости вращения вентилятора).

Регулятор C —— Регулятор режимов направления воздуха
