NAVECO Серии C100/C300. Руководство - часть 11



38

Если сработает защита двигателя, отпустите переключатель стеклоподъемника и снова нажмите,
движение стекла возобновится.

Основной переключатель источника питания

Основной  переключатель  источника  питания  расположен  на  кронштейне  аккумуляторной
батареи справа рамы. Поверните ручку по часовой стрелке, чтобы включить питание; поверните
ручку против часовой стрелки, чтобы выключить питание.

Если  основной  переключатель  источника  питания  выключен,  питание  ЗУ  приборов,  звуковых
сигналов и аварийной сигнализации комплектного автомобиля снабжаются питанием.

Выключайте  основной  переключатель  источника  питания  на  ночь  или  при  долговременной
стоянке автомобиля.

Зажигание

Описание положений:

0(LOCK)- Положение установки и извлечения ключа

1(ACC)-Подключение дополнительных электроприборов, например, радио

2(ON)- Подключение источника питания приборов и электроприборов



39

3(START)-  Запуск  двигателя  и  автоматический  возврат  в  положение  ON  (ВКЛ)  после
отпускания

* Функция освещения отверстия для ключа: Если автомобиль оборудован функцией освещения
отверстия для ключа, загорается освещение вокруг замка зажигания, для облегчения установки
и извлечения ключа.

Внимание: Вращение или извлечение ключа во время движения автомобиля запрещено; в
противном  случае,  это  приведет  к
блокировке

колеса

рулевого

управления, и к серьезной аварии!

Левая  ручка  комбинированного
переключателя

Она  расположена  под  рулевым
колесом  и  с  левой  стороны
комбинированного переключателя;

Левая

ручка

комбинированного

переключателя  оснащена  функцией
полного  контроля  освещения  машины,  и  также  объединяет  в  себе  кнопку  промежуточного

Кнопка габаритной

фары и фары

ближнего света

Кнопка

противотуманной

фары

Кнопка TRIP



40

пробега TRIP;

Ручка  управления  освещением  управляет  внешним
освещением  (боковым  габаритным  фонарем,  лампой
освещения  номерного  знака,  задним  фонарем,  фарой  и
лампой  переключения  света,  фонарем  указателя
поворота,  передней  противотуманной  фарой  и  задней
противотуманной  фарой)  и    лампой  освещения
приборов  посредством  четырех  различных  режимов
перемещения.

1)  Поверните  кнопку  бокового  габаритного  фонаря  и  фары  ближнего  света  против  часовой
стрелки:

△ Ручка управления в положение OFF (ВЫКЛ) = все лампы выключены

△ Против часовой стрелки первое деление    = включаются боковой габаритный фонарь, задний
фонарь, фонарь освещения номерного знака, лампа освещения приборов (габаритный фонарь и
боковой габаритный фонарь являются дополнительными)

△ Против часовой стрелки второе деление    = включается фара ближнего света

2) Поверните кнопку противотуманной фары против часовой стрелки:



41

△  Ручка  управления  в  положение  OFF  (ВЫКЛ)  =  закрываются  передняя  и  задняя
противотуманные фары

△ Против часовой стрелки первое деление    = включается передняя противотуманная фара

△  Против  часовой  стрелки  второе  деление  (устройство  с  самовозратом)  =  включается  задняя
противотуманная фара

3) Кнопка TRIP

См. Соответствующий раздел ―ЖК-экран‖.

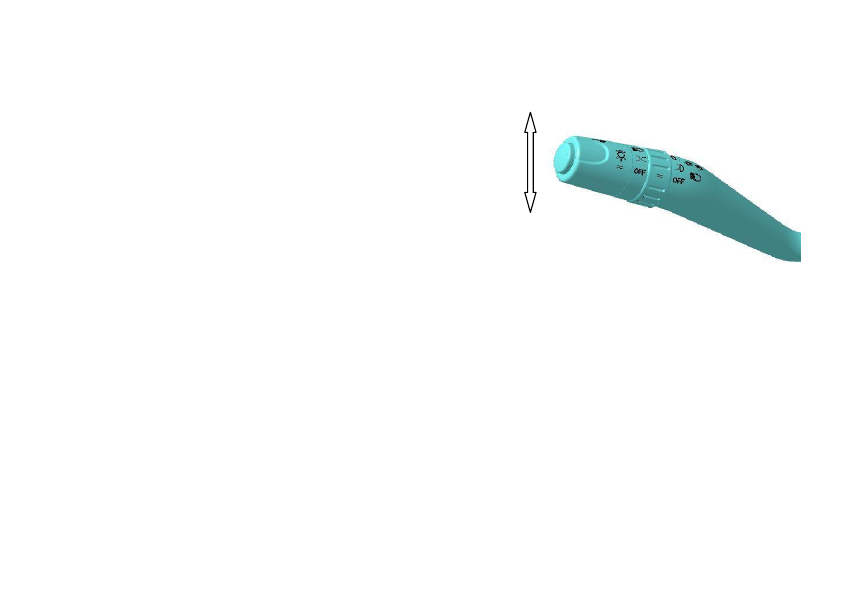

4) Потяните ручку вверх, загорается фара ближнего

света; она автоматически вернется в исходное

положение; опустите ручку вниз, если при этом горит

фара ближнего света, то загорается фара дальнего света;

△Потяните ручку вверх = загорается фара ближнего света

△ Опустите ручку вниз = загорается фара дальнего света

При  появлении  встречного  автомобиля  в  темное  время  суток,  переключите  с  дальнего  на
ближний свет заранее, чтобы не ослепить водителя встречного автомобиля дальним светом фар.

Перед

Зад
