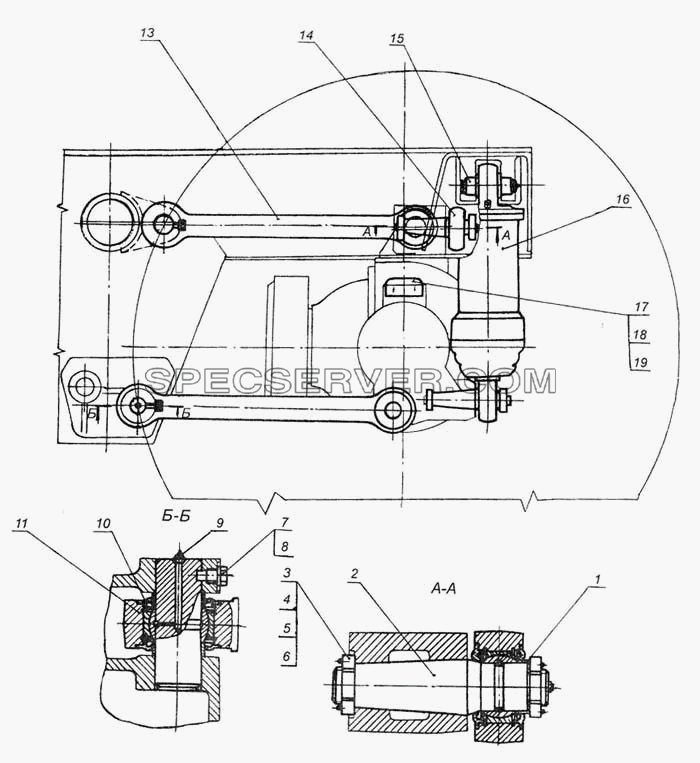

№		Номер детали	Наименование запчасти
1		540-2917450	Втулка
2		522А-2907448-20	Палец
3		522А-2407456	Гайка
4		522А-2907460	Шайба стопорная
5		220103	Винт М6-6gх1,12 ОСТ 37.001.127-81
6		252134	Шайба
7		445091	Болт стопорный
8		252139	Шайба
9		2,345Ц6	Масленка
10		540-2917454-12	Сальник
11		ШСЛ-60К	Подшипник ГОСТ 3635-78
12		6411-2907459	Кольцо опорное
13		522А-2919010-10	Штанга в сборе
14		522А-2909012-01	Штанга в сборе
15		540-2917446-11	Палец
16		7505-2907020	Цилиндр подвески
17		525-2902624	Буфер
18		546П-2912612	Палец буфера
19		258026	Шплинт

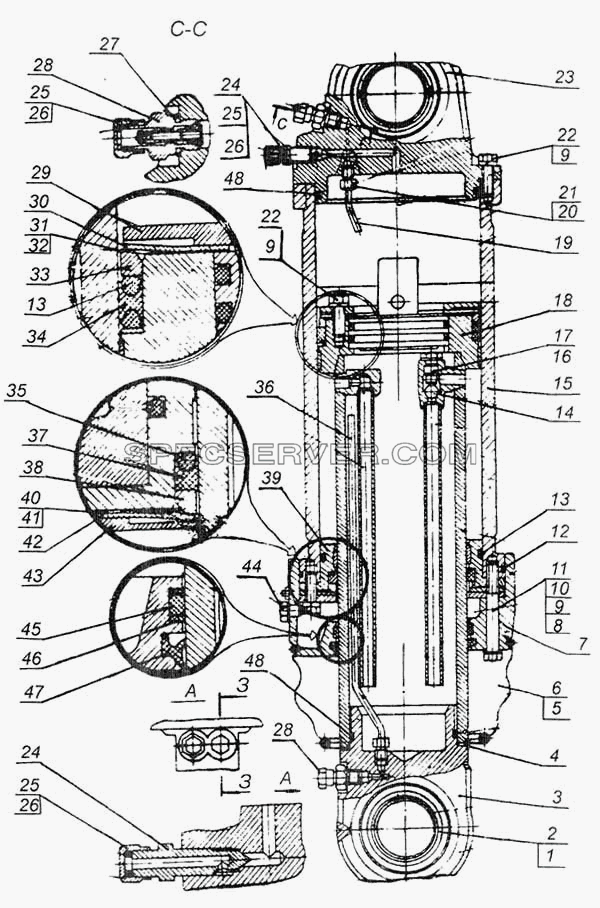

Цилиндр подвески 7505-2907020 для МоАЗа-7505 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		ШСЛ-60К	Подшипник ГОСТ 3635-78
2		6411-2957459	Кольцо опорное
3		540-2917118-11	Крышка нижняя
4		540-2917109-Б	Шайба стопорная
5		540-2917125-10	Чехол защитный
6		258299	Шплинт
7		7540-2917040	Картер маслосборника
8		340320	Болт М12х1,25-6Нх75
9		252137	Шайба
10		540-2917393	Крышка прижимная
11		012-016-25-2-2	Кольцо
12		200-210-58-2-2	Кольцо
13		540-2917064-Б	Кольцо распорное
14		11,113мм	Шарик III
15		7540-2907030	Цилиндр основной
16		540-1712534	Прокладка
17		540-2917186-Б	Пробка клапана
18		540-2907056-31	Цилиндр противодавл.
19		540-2917123	Трубка заправочная
20		344867	Штуцер
21		008-012-25-2-2	Кольцо
22		340279-02	Болт М12х1,25-6Нх35
23		540-2917130-01	Крышка верхняя
24		540-2917396	Штуцер заправочный
25		540-2917392-А	Крышка
26		540-2917390	Прокладка уплотнительная
27		540-2917362	Прокладка уплотнительная
28		540-2917360-01	Клапан заправочный
29		540-2917069	Диск прижимной
30		540-2917068	Пружина
31		540-2917070-10	Прокладка регулировочная
32		540-2917071-10	Прокладка регулировочная
33		540-2917067	Кольцо нажимное
34		540-2917062-01	Манжета поршня
35		540-2917082-Б	Кольцо распорное
36		540-2907124	Трубка заправочная
37		540-2917080-02	Манжета
38		540-2917085	Кольцо нажимное
39		7540-2917076	Корпус манжеты
40		7540-2917088	Прокладка регулировочная
41		7540-2917089	Прокладка регулировочная
42		7540-2917086	Пружина
43		7540-2917087	Диск прижимной
44		262541	Пробка
45		130-140-58-2-2	Кольцо ГОСТ 18829-73
46		540-2917103	Шайба защитная
47		540-2917104-Б	Кольцо предохранительное
48		100-110-58-2-2	Кольцо

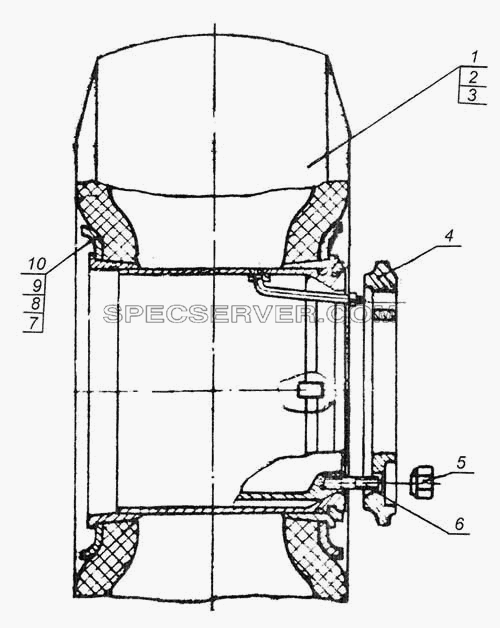

Установка колес 7505-3101001 для МоАЗа-7505 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		265-25	Покрышка НС-28 ТУ 38 14762133-01-92
-		450-3101012	Колесо в сборе
-		7505-3101010-11	Колесо с шиной в сборе
-		7505-3101011-11	Колесо с шиной в сборе
1		265-25	Покрышка НС-28 ТУ 38 14762133-01-92
2		265-25	Покрышка НС-28 ТУ 38 14762133-01-92
3		265-25	Покрышка НС-28 ТУ 38 14762133-01-92
4		6908-3101050	Прижим колеса
5		250712	Гайка
6		546П-3103008	Шпилька
7		450-3101015	Основание обода
8		410-3101031	Кольцо замочное
9		22.00-25-3101027	Кольцо бортовое
10		434-3101035	Кольцо посадочное

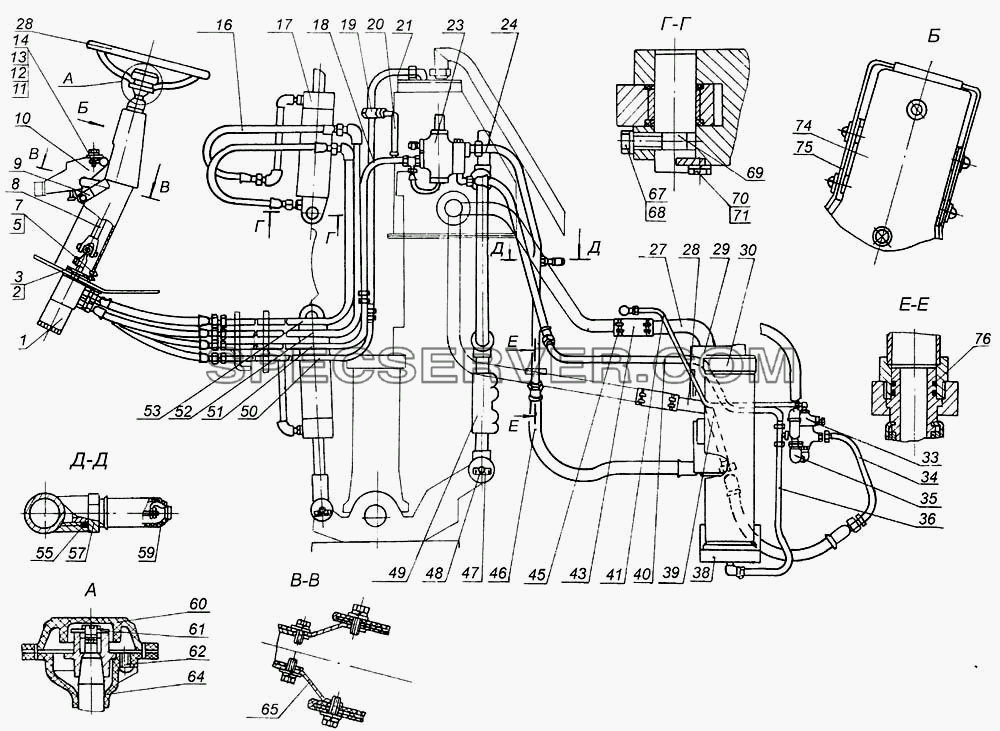

Схема установки рулевого управления 7505-3400001-10 для МоАЗа-7505 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7505-3400005	Руль гидравлический с арматурой
2		201495	Болт
3		252136	Шайба
5		220109	Винт М6-6gх25 ОСТ 37.001.127-81
7		252004	Шайба
8		7505-3401300	Вал карданный
9		5336-3403090-10	Ручка
10		7505-3403008	Кронштейн с колонкой
11		252005	Шайба
12		252135	Шайба
13		250510	Гайка
14		201456	Болт
15		5320-3402015-01	Рулевое колесо в сборе
16		529В-3408040-03	Рукав высокого давления
17		7505-3405005	Гидроцилиндр с арматурой
17		7505-3405005	Гидроцилиндр с арматурой
18		7505-3408034	Гидропровод нагнетательный
19		7505-3406005	Клапан с арматурой
20		7505-3408070	Гидропровод сливной
21		7505-3408050	Гидропровод сливной
23		7505-3435005-10	Клапан приоритетный с арматурой
24		7505-3408028-10	Гидропровод нагнетательный
27		7505-3407014	Патрубок с фланцем
28		7505-3407010	Патрубок с фланцем
29		100А3 ОСТ 23.19.2-88	НШ
30		7406-3415005	Пневмогидроаккумулятор с арматурой
33		7505-3428005-10	Блок зарядки с арматурой
34		7505-3408084	Гидропровод нагнетательный
35		7505-3408122	Гидропровод распределителя
36		7505-34080115	Гидропровод пневмогидроаккумулятора
38		7505-3415024	Кронштейн в сборе
39		7505-3408080	Гидропровод нагнетательный с фланцем
40		7505-3408118-10	Гидропровод гидроаккумулятора верхний
41		7505-3408124	Гидропровод сливной
43		7405-3408010	Рукав всасывающий
45		5607-8609026	Хомут
46		7405-3408080	Рукав высокого давления
47		7505-3405256	Стопор
48		7505-3405248	Палец
49		6507-3414050	Тяга рулевой трапеции
50		7505-3408058	Гидропровод нижний
51		7505-3408062	Гидропровод верхний
52		7505-3408054	Гидропровод сливной
53		7505-3408038	Гидропровод нагнетательный
55		015-019-25-2-2	Кольцо ГОСТ 18829-73
57		7406-3438010	Датчик
59		5320-3827026	Колпачок защитный
60		5336-3402061	Крышка
61		5336-3403081-02	Фиксатор
62		220076	Винт М5-6gх8 ОСТ 37.001.127-81
64		5336-3402064	Крышка нижняя
65		7505-3444242	Серьга
67		445091	Болт стопорный
68		252137	Шайба
69		7505-3405252	Палец
70		206576	Болт
71		258284	Шплинт
74		5336-3444240	Накладка
75		5336-3444236	Кожух верхний
76		030-034-25-2-2	Кольцо ГОСТ 18829-73
77		016-019-19-2-2	Кольцо ГОСТ 18829-73

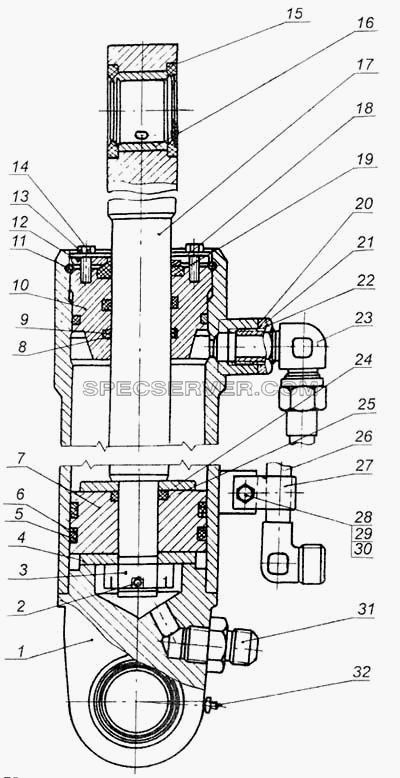

Гидроцилиндр 7505-3405005 для МоАЗа-7505 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7505-3405018	Цилиндр с крышкой
2		258086	Шплинт
3		251043	Гайка
4		6507-3405048	Кольцо упорное
5		090-100-58-2-2	Кольцо ГОСТ 18829-73
6		542-3405060	Кольцо защитное
7		6507-3405042	Поршень
8		045-053-46-2-2	Кольцо
9		6507-3405055	Кольцо защитное
10		6507-3405058	Крышка передняя
11		6507-3405064	Кольцо ограничительное
12		6507-3405094-10	Шайба упорная
13		201457	Болт
14		252135	Шайба
15		522А-3405100	Уплотнитель
16		522А-3405030-10	Втулка
17		6507-3405040	Шток с втулкой
18		6507-3405085	Скребок
19		6507-3405030	Грязесъемник
20		021-025-25-2-2	Кольцо ГОСТ 18829-73
21		7505-3405286	Кольцо защитное
22		7505-3405278	Гайка стопорная
23		7505-3405270	Угольник
24		6507-3405057	Кольцо защитное
25		030-038-46-2-2	Кольцо ГОСТ 18829-73
26		7505-3405290	Гидропровод
27		6507-3405284	Хомут
28		201457	Болт
29		250510	Гайка
30		252135	Шайба
31		7505-3405276	Штуцер
32		264020	Масленка

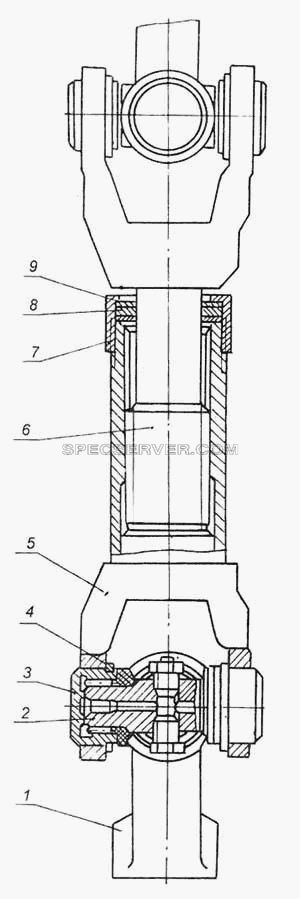

Вал карданный 7918-3401300 для МоАЗа-7505 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		546П-3401099-10	Вилка
2		546П-3401303	Крестовина кардана
3		704902-К6	Подшипник
4		400-2201043	Кольцо стопорное
5		546П-3401305-10	Втулка шлицевая
6		546П-3401302-10	Вал шлицевой
7		546П-3401320	Обойма сальника
8		546П-3401315	Кольцо уплотнительное
9		546П-3401312	Шайба сальника
