SPARE TIRE CARRIER

TSB Revision

WHEEL AND TIRE

31-9

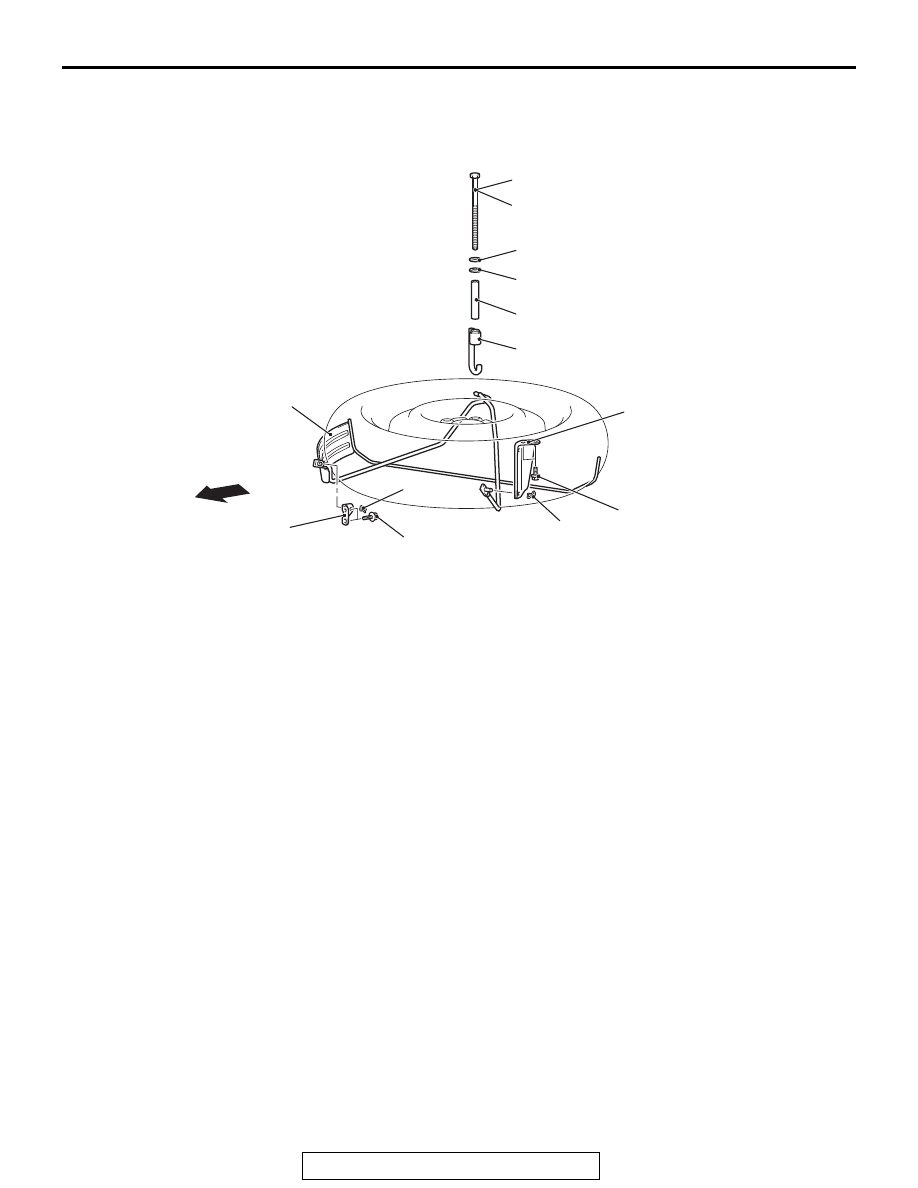

SPARE TIRE CARRIER

REMOVAL AND INSTALLATION

M1311006700231

TIRE PRESSURE MONITORING SYSTEM (TPMS)

REMOVAL AND INSTALLATION

M1311003800110

Refer to GROUP 42B

− Keyless Operation System

(KOS)

P.42B-206

 or GROUP 42C

− Wireless Control

Module (WCM)

P.42C-117

.

AC506550

25 ± 4 N·m
18 ± 3 ft-lb

3

1

AB

4

12 ± 3 N·m
9 ± 2 ft-lb

8

5

6

7

12 ± 3 N·m
9 ± 2 ft-lb

2

6

9

Vehicles front



Removal steps

1.

Spare tire carrier holder

2.

Spare tire carrier spacer

3.

Spare tire carrier bolt

4.

Spare tire carrier washer

5.

Spare tire carrier washer (made of
nylon)

6.

Spare tire carrier pin

7.

Spare tire carrier bracket (LH)

8.

Spare tire carrier

9.

Spare tire carrier bracket (RH)

 Removal

steps

(Continued)

NOTES

33-1

GROUP 33

FRONT

SUSPENSION

CONTENTS

GENERAL INFORMATION . . . . . . . .

33-2

FASTENER TIGHTENING



SPECIFICATIONS . . . . . . . . . . . . . . .

33-2

GENERAL SPECIFICATIONS . . . . . .

33-3

SERVICE SPECIFICATIONS. . . . . . .

33-3

LUBRICANT. . . . . . . . . . . . . . . . . . . .

33-3

FRONT SUSPENSION DIAGNOSIS .

33-4

INTRODUCTION TO FRONT



SUSPENSION DIAGNOSIS . . . . . . . . . . . .

33-4

FRONT SUSPENSION DIAGNOSIS
TROUBLESHOOTING STRATEGY . . . . . .

33-4

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

33-4

SYMPTOM PROCEDURES . . . . . . . . . . . .

33-4

SPECIAL TOOLS. . . . . . . . . . . . . . . .

33-6

ON-VEHICLE SERVICE. . . . . . . . . . .

33-8

FRONT WHEEL ALIGNMENT CHECK



AND ADJUSTMENT  . . . . . . . . . . . . . . . . . .

33-8

LOWER ARM BALL JOINT END PLAY



CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-9

BALL JOINT DUST COVER CHECK  . . . . .

33-9

STRUT ASSEMBLY . . . . . . . . . . . . . .

33-10

REMOVAL AND INSTALLATION  . . . . . . . .

33-10

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-11

DISASSEMBLY AND ASSEMBLY  . . . . . . .

33-12

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-15

LOWER ARM  . . . . . . . . . . . . . . . . . . .

33-16

REMOVAL AND INSTALLATION  . . . . . . . .

33-16

LOWER ARM CHECK. . . . . . . . . . . . . . . . .

33-17

LOWER ARM BALL JOINT DUST COVER
REPLACEMENT . . . . . . . . . . . . . . . . . . . . .

33-18

LOWER ARM BUSHING REPLACEMENT .

33-18

STABILIZER BAR. . . . . . . . . . . . . . . .

33-20

REMOVAL AND INSTALLATION  . . . . . . . .

33-20

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-22

GENERAL INFORMATION

TSB Revision

FRONT SUSPENSION

33-2

GENERAL INFORMATION

M1332000101217

The MacPherson strut type suspension is adopted.

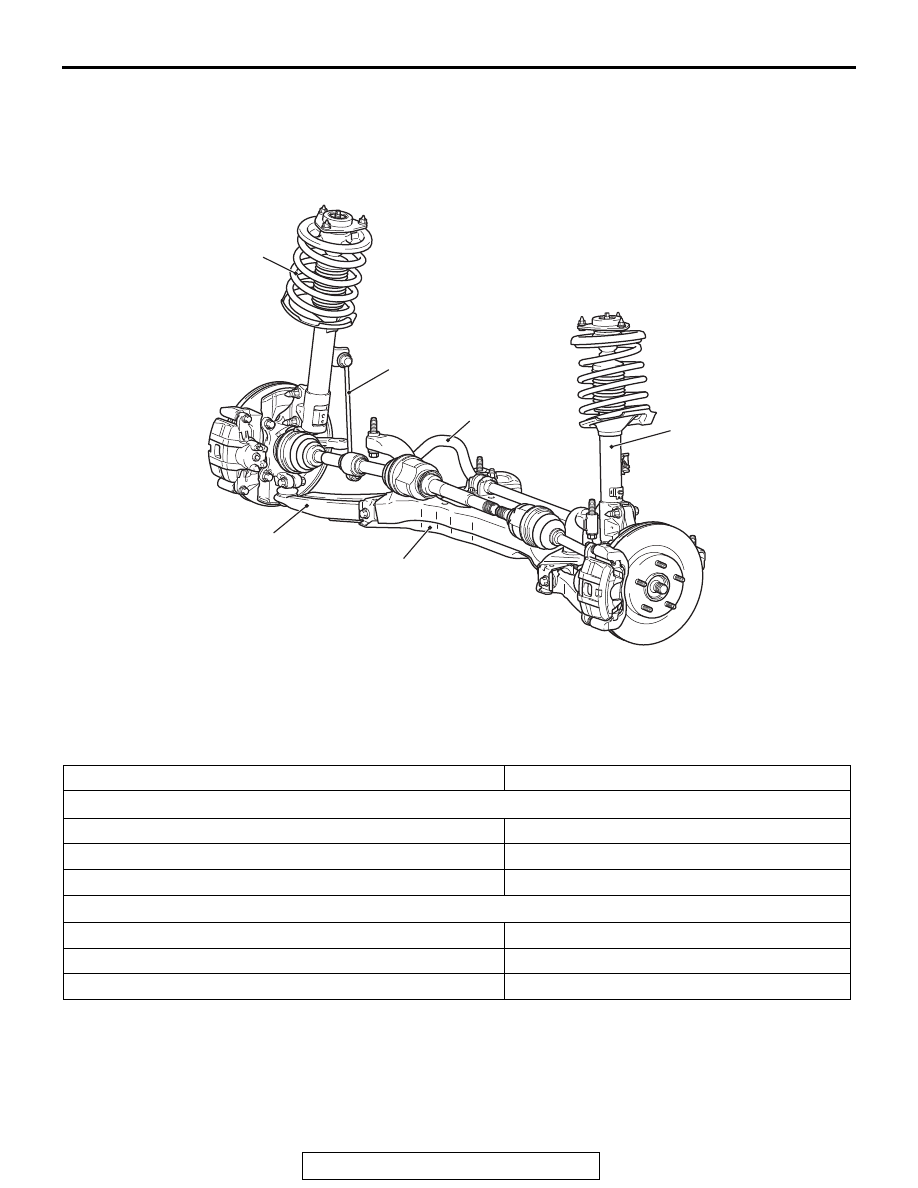

CONSTRUCTION DIAGRAM

FASTENER TIGHTENING SPECIFICATIONS

M1332008500357

AC704218 AC

Stabilizer bar

Coil spring

Strut assembly

Stabilizer link

Lower arm assembly

Front axle crossmember

Item

Specification

Lower arm assembly
Lower arm to crossmember connection bolt (Front)

110

± 11 N⋅m (81 ± 8 ft-lb)

Lower arm to crossmember connection nut (Rear)

110

± 11 N⋅m (81 ± 8 ft-lb)

Lower arm to knuckle connection nut

71

± 10 N⋅m (52 ± 7 ft-lb)

Stabilizer bar
Stabilizer fixture bolt

31

± 4 N⋅m (23 ± 3 ft-lb)

Strut assembly to stabilizer link connection nut

39

± 6 N⋅m (29 ± 4 ft-lb)

Stabilizer to stabilizer link connection nut

39

± 6 N⋅m (29 ± 4 ft-lb)
