52A-1

GROUP 52A

INTERIOR

CONTENTS

ADHESIVE . . . . . . . . . . . . . . . . . . . . .

52A-2

SPECIAL TOOL . . . . . . . . . . . . . . . . .

52A-2

INSTRUMENT PANEL ASSEMBLY*.

52A-2

REMOVAL AND INSTALLATION . . . . . . . .

52A-2

DISASSEMBLY AND ASSEMBLY . . . . . . .

52A-6

FLOOR CONSOLE ASSEMBLY . . . .

52A-7

FRONT FLOOR CONSOLE ASSEMBLY . .

52A-7

REMOVAL AND INSTALLATION . . . . . . . .

52A-7

REAR FLOOR CONSOLE ASSEMBLY . . .

52A-8

REMOVAL AND INSTALLATION . . . . . . . .

52A-8

TRIMS. . . . . . . . . . . . . . . . . . . . . . . . .

52A-10

INTERIOR TRIM . . . . . . . . . . . . . . . . . . . . .

52A-10

REMOVAL AND INSTALLATION . . . . . . . .

52A-10

DOOR TRIM . . . . . . . . . . . . . . . . . . . . . . . .

52A-11

REMOVAL AND INSTALLATION . . . . . . . .

52A-11

LIFTGATE TRIM . . . . . . . . . . . . . . . . . . . . .

52A-14

REMOVAL AND INSTALLATION . . . . . . . .

52A-14

HEADLINING*  . . . . . . . . . . . . . . . . . .

52A-15

REMOVAL AND INSTALLATION . . . . . . . .

52A-15

INTERIOR MIRROR . . . . . . . . . . . . . .

52A-16

SEAT ASSEMBLY*. . . . . . . . . . . . . . .

52A-17

FRONT SEAT ASSEMBLY . . . . . . . . . . . . .

52A-17

REMOVAL AND INSTALLATION  . . . . . . . .

52A-17

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52A-19

DISASSEMBLY AND ASSEMBLY  . . . . . . .

52A-19

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52A-22

SECOND SEAT ASSEMBLY  . . . . . . . . . . .

52A-24

SECOND SEAT ADJUSTMENT . . . . . . . . .

52A-24

REMOVAL AND INSTALLATION  . . . . . . . .

52A-25

DISASSEMBLY AND ASSEMBLY  . . . . . . .

52A-26

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52A-38

THIRD SEAT ASSEMBLY. . . . . . . . . . . . . .

52A-38

REMOVAL AND INSTALLATION  . . . . . . . .

52A-38

DISASSEMBLY AND ASSEMBLY  . . . . . . .

52A-39

SEAT BELT. . . . . . . . . . . . . . . . . . . . .

52A-40

FRONT SEAT BELT  . . . . . . . . . . . . . . . . . .

52A-40

REMOVAL AND INSTALLATION  . . . . . . . .

52A-40

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52A-40

REAR SEAT BELT  . . . . . . . . . . . . . . . . . . .

52A-42

REMOVAL AND INSTALLATION  . . . . . . . .

52A-42

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

•

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

passenger (from rendering the SRS inoperative).

•

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

•

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any

SRS-related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

side-airbag module, curtain air bag module, side impact sensors, seat belt pre-tensioners, clock spring, and interconnecting

wiring. Other SRS-related components (that may have to be removed/installed in connection with SRS service or maintenance)

are indicated in the table of contents by an asterisk (*).

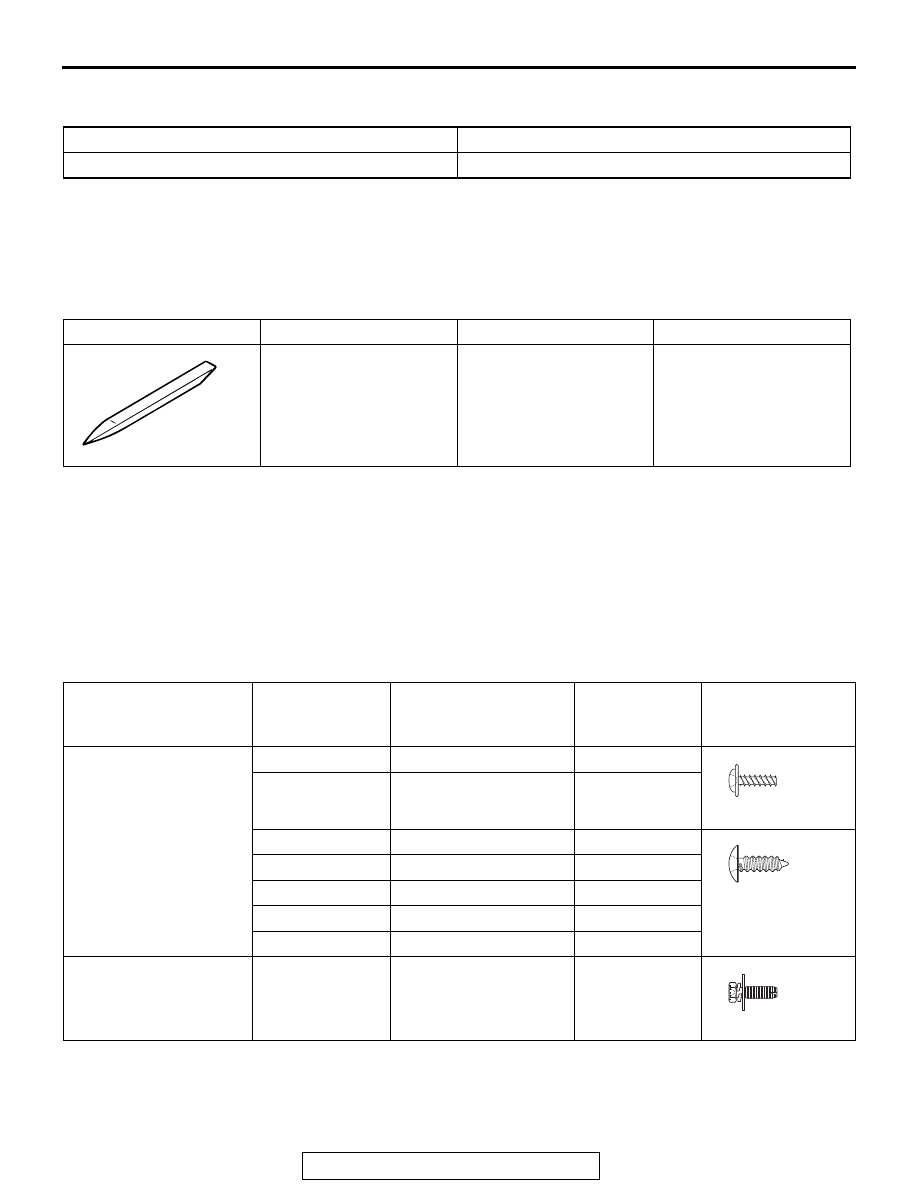

ADHESIVE

TSB Revision

INTERIOR

52A-2

ADHESIVE

M1521000500063

NOTE: The symbol in parentheses indicates a part
number.

SPECIAL TOOL

M1521000600576

INSTRUMENT PANEL ASSEMBLY

REMOVAL AND INSTALLATION

M1521001702884

The following bolts and screws are used for installing
the instrument panel: The bolts and screws are indi-
cated by symbols in the illustrations in sections
"REMOVAL AND INSTALLATION" and "DISASSEM-
BLY AND ASSEMBLY."

Application

Brand name

Interior mirror

Interior mirror adhesive kit MU-150Kit [MZ100425]

Tool

Tool number and name Supersession

Application

MB990784
Ornament remover

General service tool

Removal of switch, trim,
etc.

MB990784

Name

Symbol

Dimensions mm
(screw diameter

×

screw length)

Color

Shape

Tapping screw

a

5

× 12

-

b

5

× 16

-

c

5

× 12

Black

d

5

× 14

-

e

5

× 16

-

f

5

× 16

Black

g

5

× 20

-

Washer-assembled bolt h

6

× 16

-

AC104436

AC104450

AC104430

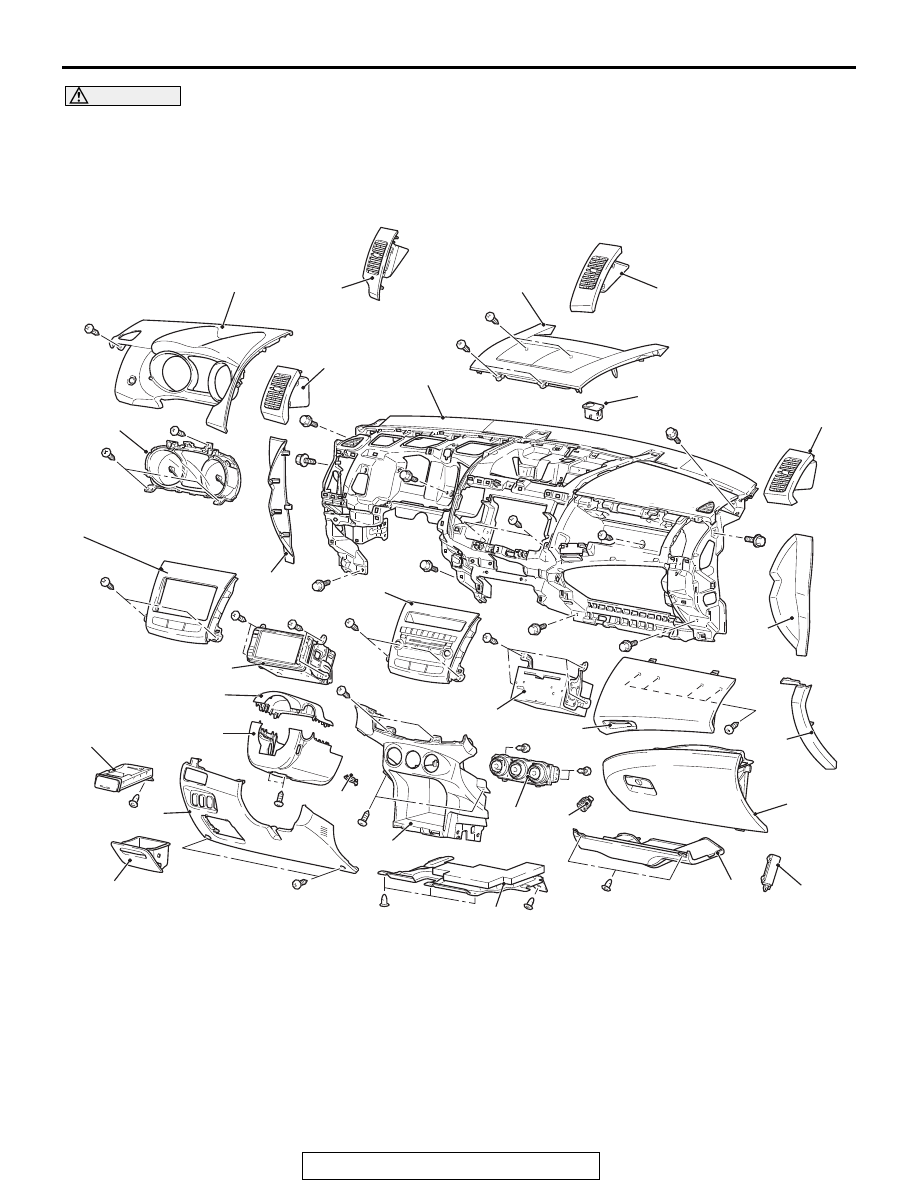

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-3

CAUTION

• For the removal of the front passenger's air bag module, refer to GROUP 52B − Service Precau-

tions

P.52B-25

, Driver's and Front Passenger's Air Bag Module, and Clock Spring

P.52B-439



before operation.

• Do not subject SRS-ECU to any shocks when removing or installing the instrument panel.

AC701256AB

1

2

3

17

4

5

d

c

18

9

19

12

10

11

13

20

21

e

14

g

6

6

15

14

g

24

22

25

e

b

g

g

g

16

b

b

b

20

7

 <Vehicles with MMCS>

8

8

7

23

a

a

g

g

g

g

b

d

d

b

b

b

d

c

c

 <Vehicles with MMCS>

Removal steps

1.

Steering column upper cover

2.

Steering column lower cover

3.

Ignition key cover

4.

Cup holder assembly

5.

Side box

6.

Center air outlet

7.

Center panel assembly

8.

Multivision display <Vehicles with
MMCS> or Radio and CD player
<Vehicles without MMCS>

9.

Bottom cover assembly (driver's
seat)

10. Bottom cover assembly (front

passenger's seat)

•

Glove box lamp connector

11. Glove box assembly

<<

A

>>

>>

A

<<

12. Glove box lock cylinder
13. Glove box damper
14. Side air outlet
15. Combination meter bezel

Removal steps (Continued)

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-4

16. Combination meter assembly
17. Side lower panel assembly
•

Lower side cover (Refer to

P.52A-7

.)

18. Center lower panel
19 A/C control panel
20. Side cover
21. Glove box side panel
22. Center upper panel
23. Upper glove box assembly
•

Steering wheel (Refer to GROUP
37

− Steering Wheel

P.37-31

.)

24. Solar sensor
25. Instrument panel assembly

Removal steps (Continued)
