Mitsubishi Outlander (2013+). Manual - part 358





23A-2

Function  . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-34

Code No. P1902: Malfunction of Engine System



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-35

Code No. U0001: Malfunction of CAN Communication
Circuit (Bus off) . . . . . . . . . . . . . . . . . . . . . .

23A-35

Code No. U0100: CAN Time-out Error (Engine)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-35

Code No. U0121: CAN Time-out Error (ABS/ASC)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-35

Code No. U0141: CAN Time-out Error (ETACS)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-35

Code No. U1195: Coding not implemented

23A-36

Code No. U1197: Wrong coding data received



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-36

TROUBLE SYMPTOM CHART. . . . . . . . . .

23A-37

SYMPTOM PROCEDURES . . . . . . . . . . . .

23A-37

Inspection Procedure 1: CVT-ECU cannot
communicate with M.U.T.-III.  . . . . . . . . . . .

23A-37

Inspection Procedure 2: Vehicle Creeps in the N
Range.  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-38

Inspection Procedure 3: Shock is experienced during N
to D and/or N to R shifting operation. . . . . .

23A-38

Inspection Procedure 4: Poor Acceleration or
Incomplete Shifting Operation. . . . . . . . . . .

23A-39

Inspection Procedure 5: Gears cannot be Changed with
the Paddle Shift. . . . . . . . . . . . . . . . . . . . . .

23A-39

Inspection Procedure 6: The fluid temperature warning
lamp illuminates too frequently.. . . . . . . . . .

23A-40

DATA LIST REFERENCE TABLE  . . . . . . .

23A-40

CVT-ECU TERMINAL VOLTAGE TABLE. .

23A-44

OSCILLOSCOPE INSPECTION PROCEDURES



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-47

ON-VEHICLE SERVICE. . . . . . . . . . .

23A-47

ESSENTIAL SERVICE . . . . . . . . . . . . . . . .

23A-47

CVT FLUID CHECK  . . . . . . . . . . . . . . . . . .

23A-47

CVT FLUID REPLACEMENT . . . . . . . . . . .

23A-48

INHIBITOR SWITCH CONTINUITY CHECK



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-49

INHIBITOR SWITCH AND CONTROL CABLE
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

23A-49

TRANSFER OIL CHECK <4WD> . . . . . . . .

23A-50

TRANSFER OIL REPLACEMENT <4WD> .

23A-50

CONTROL SYSTEM COMPONENT PART
CONFIGURATION DIAGRAM. . . . . . . . . . .

23A-51

CVT CONTROL COMPONENT CHECK . . .

23A-51

ACCELERATOR PEDAL POSITION SENSOR (APS)
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-51

INHIBITOR SWITCH CHECK . . . . . . . . . . .

23A-51

SELECTOR LEVER ASSEMBLY CONTINUITY
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-51

STOP LAMP SWITCH CHECK . . . . . . . . . .

23A-51

CVT CONTROL RELAY CHECK  . . . . . . . .

23A-51

SOLENOID VALVE CHECK  . . . . . . . . . . . .

23A-52

CVT FLUID TEMPERATURE SENSOR CHECK



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-52

TORQUE CONVERTER STALL TEST . . . .

23A-53

HYDRAULIC PRESSURE TEST . . . . . . . . .

23A-54

SELECTOR LEVER OPERATION CHECK.

23A-56

SHIFT LOCK MECHANISM CHECK . . . . . .

23A-57

TRANSMISSION CONTROL  . . . . . . .

23A-58

REMOVAL AND INSTALLATION  . . . . . . . .

23A-58

SELECTOR LEVER ASSEMBLY CONTINUITY
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-58

TRANSMISSION ASSEMBLY  . . . . . .

23A-60

REMOVAL AND INSTALLATION  . . . . . . . .

23A-60

TRANSFER ASSEMBLY <4WD>. . . .

23A-64

REMOVAL AND INSTALLATION  . . . . . . . .

23A-64

CVT-ECU. . . . . . . . . . . . . . . . . . . . . . .

23A-65

REMOVAL AND INSTALLATION  . . . . . . . .

23A-65

CVT FLUID COOLER AND COOLER LINE



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-66

REMOVAL AND INSTALLATION  . . . . . . . .

23A-66

PADDLE SHIFT ASSEMBLY . . . . . . .

23A-66

REMOVAL AND INSTALLATION  . . . . . . . .

23A-66

PADDLE SHIFT SWITCH CHECK  . . . . . . .

23A-66

SERVICE SPECIFICATIONS

CVT

23A-3

SERVICE SPECIFICATIONS

M1231200300579

Item

Standard value

CVT fluid temperature sensor resistance k

Ω

at 0

°C

Approximately 15.5

at 20

°C

Approximately 6.5

at 40

°C

Approximately 3.1

at 60

°C

Approximately 1.6

at 80

°C

Approximately 0.9

at 100

°C

Approximately 0.5

Line pressure solenoid valve coil resistance (fluid temperature: 20

°C) Ω

Approximately 5.6

− 6.6

Secondary pressure solenoid valve coil resistance (fluid temperature: 20

°C) Ω Approximately 5.6 − 6.6

Lockup/select switching solenoid valve coil resistance (fluid temperature: 20

°C)

Ω

Approximately 25.5

− 29.3

Lockup solenoid valve coil resistance (fluid temperature: 20

°C) Ω

Approximately 5.6

− 6.6

Shift lock solenoid resistance

Ω

24

± 1.2

Engine stall speed r/min

D range

2,400

− 2,900

R range

2,400

− 2,900

LUBRICANTS

M1231200400800

Item

Brand name

Capacity L

CVT fluid

MITSUBISHI MOTORS GENUINE CVTF-J4

7.1

Transfer oil

MITSUBISHI MOTORS GENUINE super hypoid gear oil
API classification GL-5 SAE80

0.47

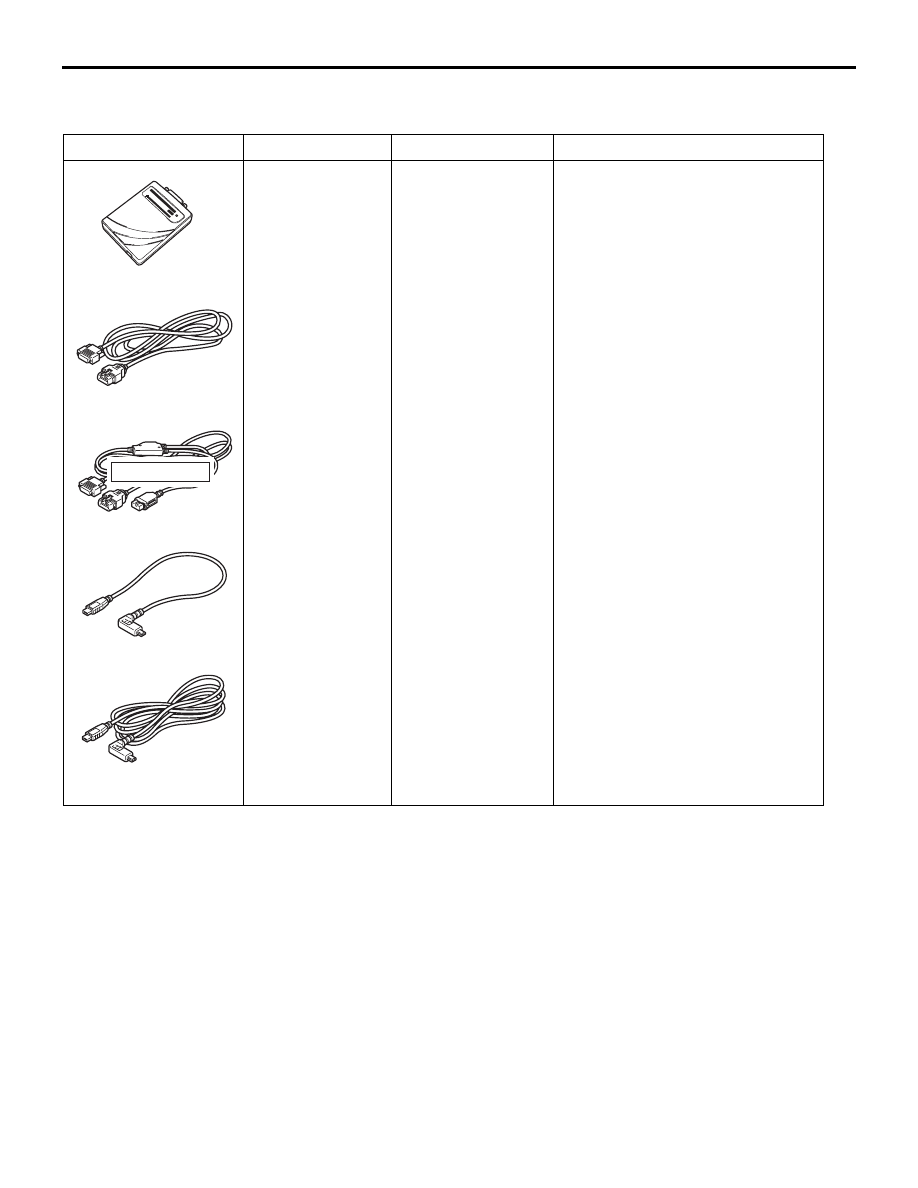

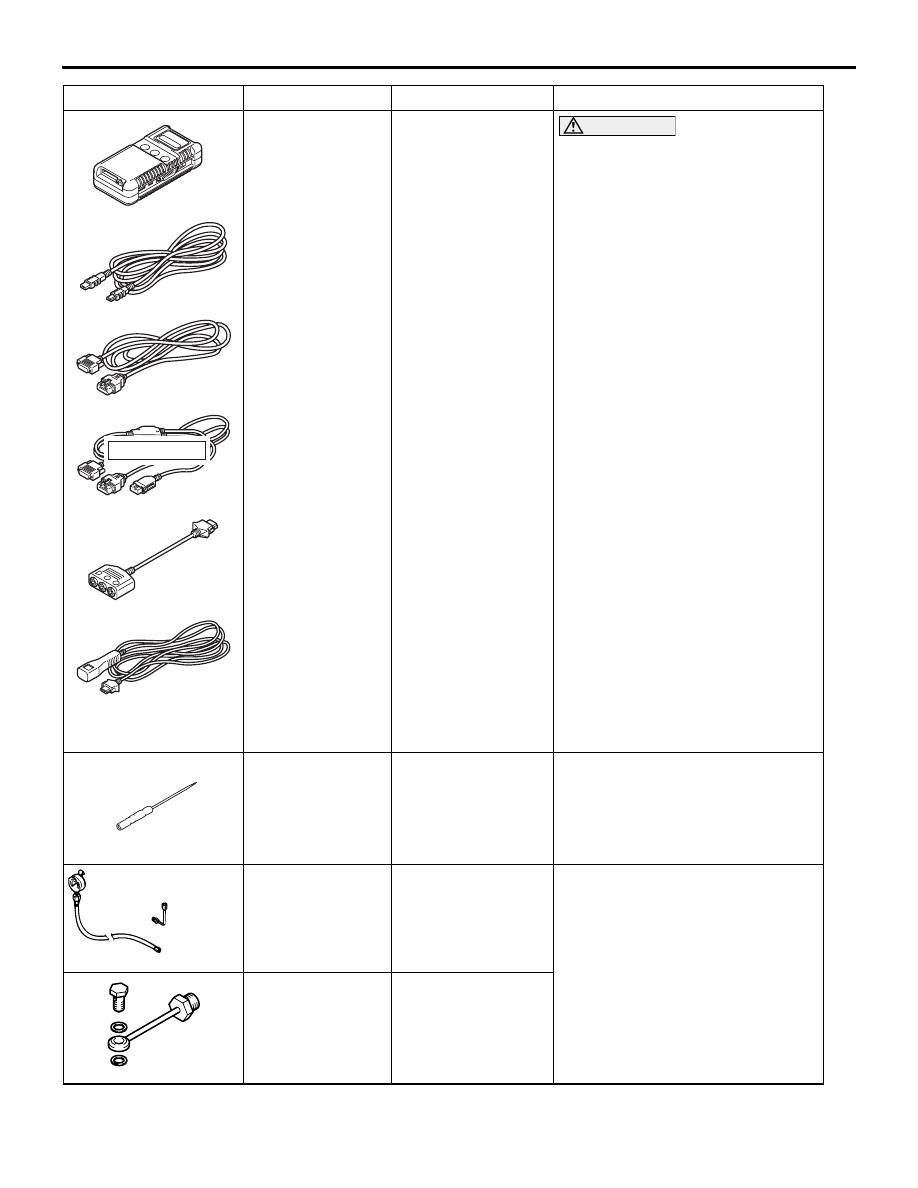

SPECIAL TOOLS

CVT

23A-4

SPECIAL TOOLS

M1231200600677

Tool

Number

Name

Use

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748

a

b

c

d

e

DO NOT USE

AB

a. MB992744
b. MB992745
c. MB992746
d. MB992747
e. MB992748

a. Vehicle

communication
interface-Lite
(V.C.I.-Lite)

b. V.C.I.-Lite main

harness A (for
vehicles with
CAN
communication)

c. V.C.I.-Lite main

harness B (for
vehicles without
CAN
communication)

d. V.C.I.-Lite USB

cable short

e. V.C.I.-Lite USB

cable long

CVT check (M.U.T.-III diagnosis
code display and service data
display)

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

a

b

c

d

e

f

DO NOT USE

SPECIAL TOOLS

CVT

23A-5

MB991955

a: MB991824
b: MB991827
c: MB991910
d: MB991911
e: MB991825
f: MB991826

M.U.T.-III
sub-assembly

a: Vehicle

communication
interface (V.C.I.)

b: USB cable
c: M.U.T.-III main

harness A
(applicable to
vehicles with
CAN
communication)

d: M.U.T.-III main

harness B
(applicable to
vehicles without
CAN
communication)

e: Measurement

adapter

f: Trigger harness

CAUTION

For vehicles with CAN
communication, use the M.U.T.-III
main harness A to send the
simulated vehicle speed. If you
connect the M.U.T.-III main
harness B instead, the CAN
communication does not
function correctly.
CVT check (M.U.T.-III diagnosis
code display and service data
display)

MB992006

MB992006

Extra fine probe

Continuity check and voltage
measurement at harness wire or
connector

AC103525A

a

MD998330

a: MD998331

Oil pressure gauge
(3.0 MPa)

a: Joint

Hydraulic pressure measurement

MB992127

Joint

Tool

Number

Name

Use
