Mitsubishi Montero (1998+). Manual - part 3








































































22.3614-2.3617 (59.982-59.988) (4)



        I



  Green (3)










































































                "



        II



  Black (4)










































































                "



       III



  Brown (5)










































































(1) - See Figs. 10, 12 and 14.





(2) - Yellow paint mark.





(3) - No paint mark.





(4) - White paint mark.










































































Fig. 10:  Main Journal O.D. Identification (Diamante)

Courtesy of Mitsubishi Motor Sales of America.

CRANKSHAFT JOURNAL IDENTIFICATION (MONTERO) ( 1)







































































            Crankshaft



  Cylinder Block



 Main Bearing





          Journal Outer



   Bearing Bore



   ID Color





        Diameter In. (mm)



   Diameter ID














































































 2.5194-2.5197 (63.994-64.0) (2)



        I



     Pink










































































                "



        II



     Red










































































                "



       III



    Green










































































2.5192-2.5194 (63.988-63.994) (3)



        I



     Red










































































                "



        II



    Green










































































                "



       III



    Black










































































2.5190-2.5192 (63.982-63.988) (4)



        I



    Green










































































                "



        II



    Black










































































                "



       III



    Brown










































































(1) - See Figs. 11, 12 and 14.





(2) - Yellow paint mark.





(3) - No paint mark.





(4) - White paint mark.










































































Fig. 11:  Main Journal O.D. Identification (Montero)

Courtesy of Mitsubishi Motor Sales of America.

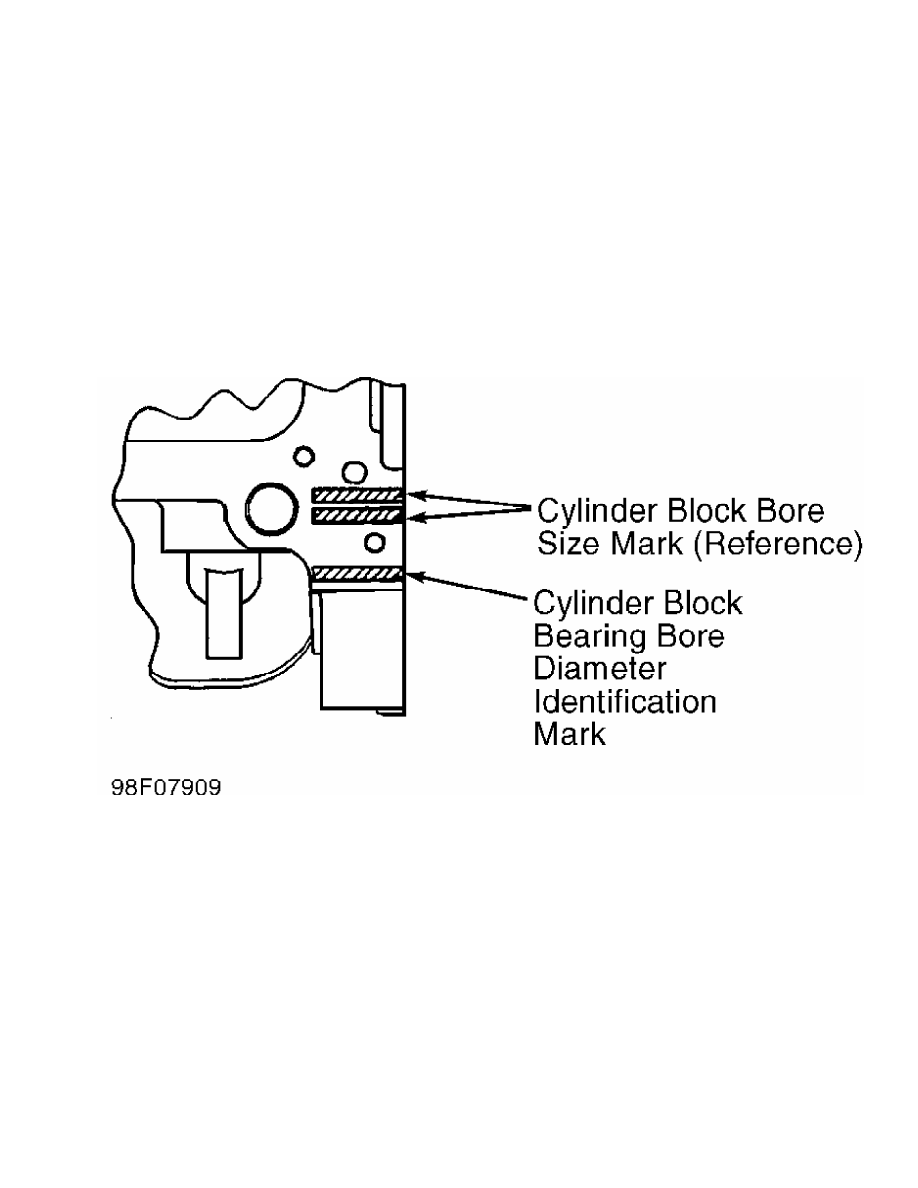

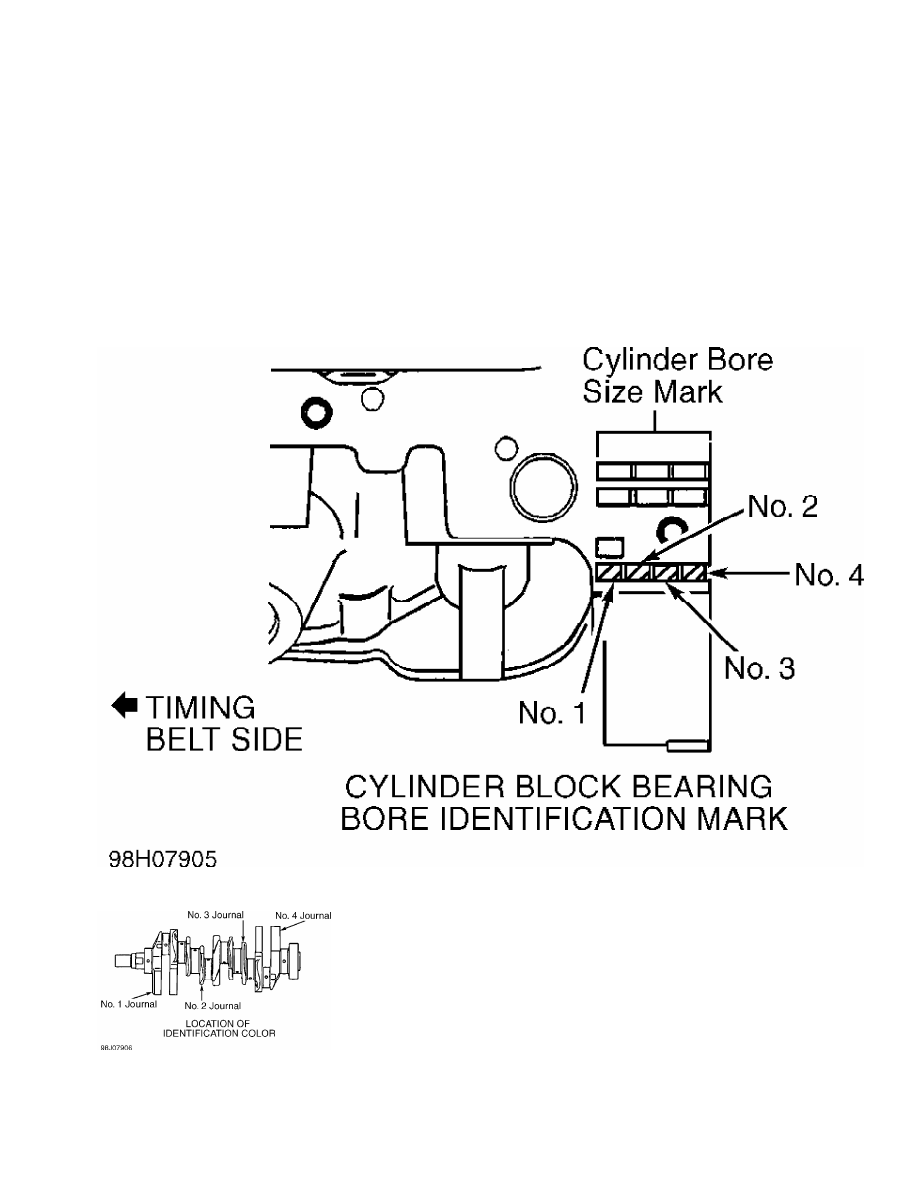

Fig. 12:  Main Journal I.D. Identification

Courtesy of Mitsubishi Motor Sales of America.

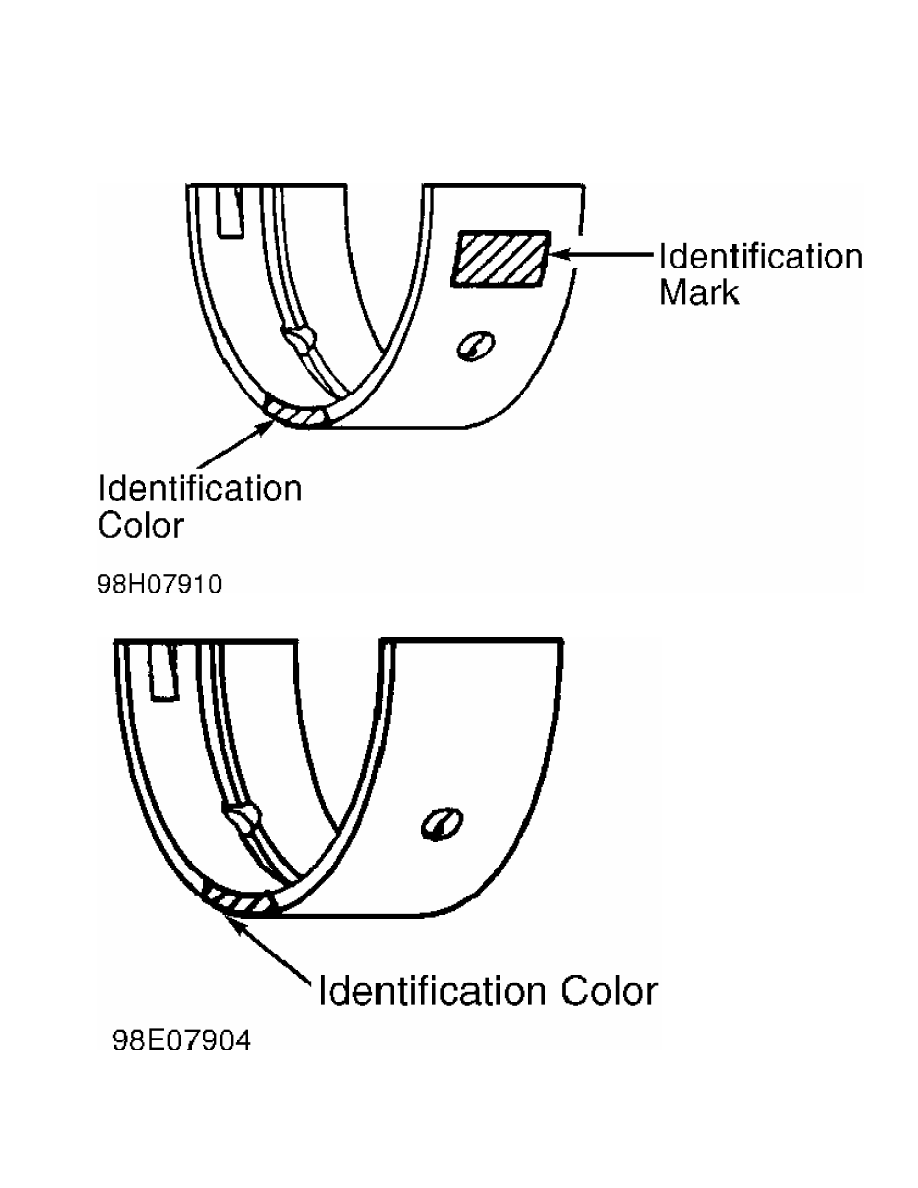

Fig. 13:  Main Bearing Identification (Diamante)

Courtesy of Mitsubishi Motor Sales of America.

Fig. 14:  Main Bearing Identification (Montero)

Courtesy of Mitsubishi Motor Sales of America.

CRANKSHAFT PIN & CONNECTING ROD BEARING IDENTIFICATION (MONTERO)( 1)






































































  Crankshaft Rod



 Connecting Rod



Connecting Rod



Connecting Rod





      Journal



     Big End



  Big End ID



   Bearing





     Diameter



    Diameter



(Connecting Rod



  Thickness





     In. (mm)



    In. (mm)



Bearing Color)



   In. (mm)









































































   2.1651-2.1654



  2.2835-2.2837



   0 (Pink)



 .0584-.0585





(54.994-55.000) (2)



 (58.000-58.006)







(1.483-1.486)









































































         "



  2.2837-2.2839



    1 (Red)



 .0585-.0586









 (58.006-58.012)







(1.486-1.489)









































































         "



  2.2839-2.2842



   2 (Green)



 .0586-.5587









 (58.012-58.018)







(1.489-1.492)









































































   2.1649-2.1651



  2.2835-2.2837



    0 (Red)



 .0585-.0586





(54.988-54.994) (3)



 (58.000-58.006)







(1.486-1.489)









































































         "



  2.2839-2.2842



   1 (Green)



 .0586-.5587









 (58.006-58.012)







(1.489-1.492)









































































         "



  2.2842-2.2839



   2 (Black)



 .0587-.0589









 (58.012-58.018)







(1.492-1.495)









































































   2.1646-2.1649



  2.2835-2.2837



   0 (Green)



 .0586-.0587





(54.982-54.988) (4)



 (58.000-58.006)







(1.489-1.492)









































































         "



 2.2839-2.2842



  1 (Black)



 .0587-.5589









 (58.006-58.012)







(1.492-1.495)









































































         "



  2.2842-2.2839



   2 (Brown)



 .0589-.0580









 (58.012-58.018)







 (1.495-1.498)









































































(1) - See Figs. 15 and 16.





(2) - Yellow paint mark.





(3) - No paint mark.





(4) - White paint mark.










































































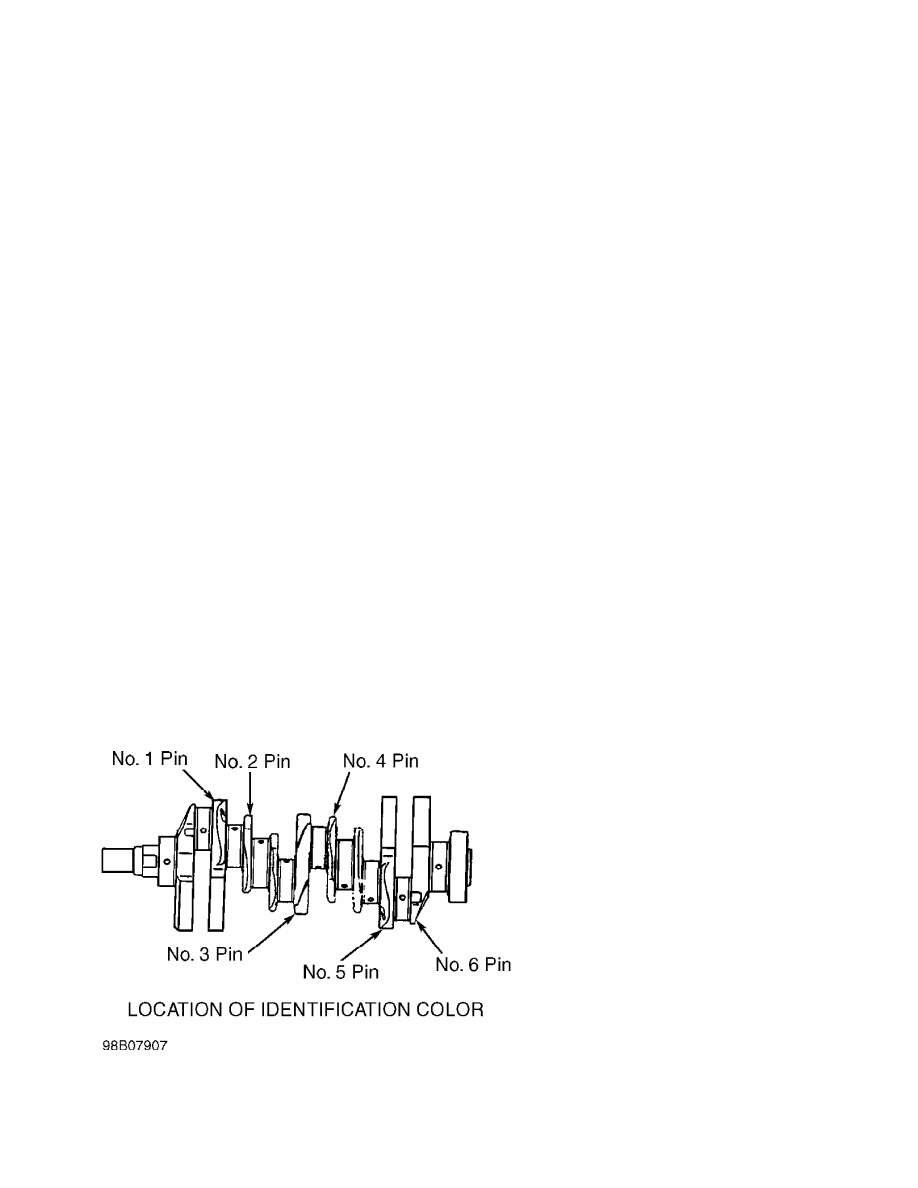

Fig. 15:  Connecting Rod Crankshaft Pin Color Identification

Location (Montero)

Courtesy of Mitsubishi Motor Sales of America.
