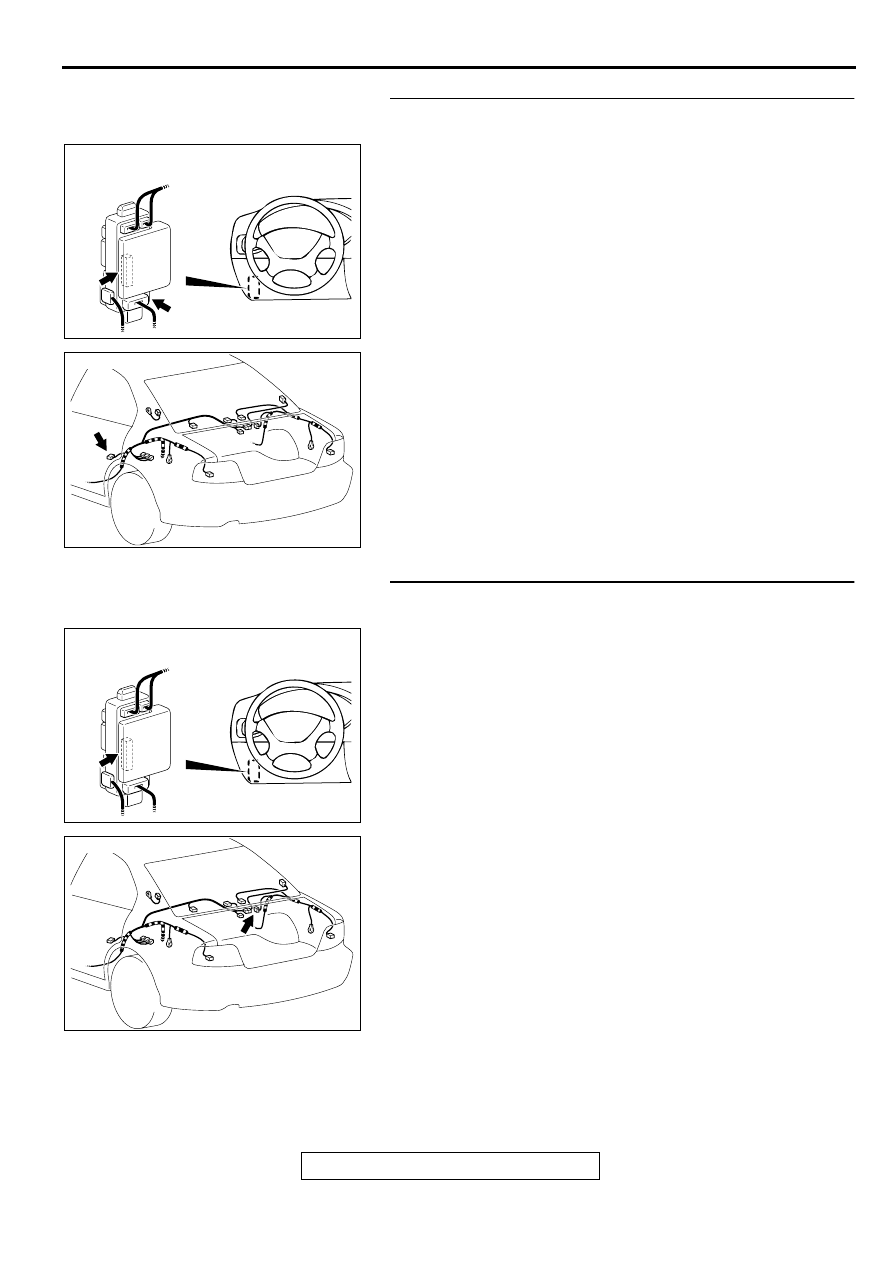

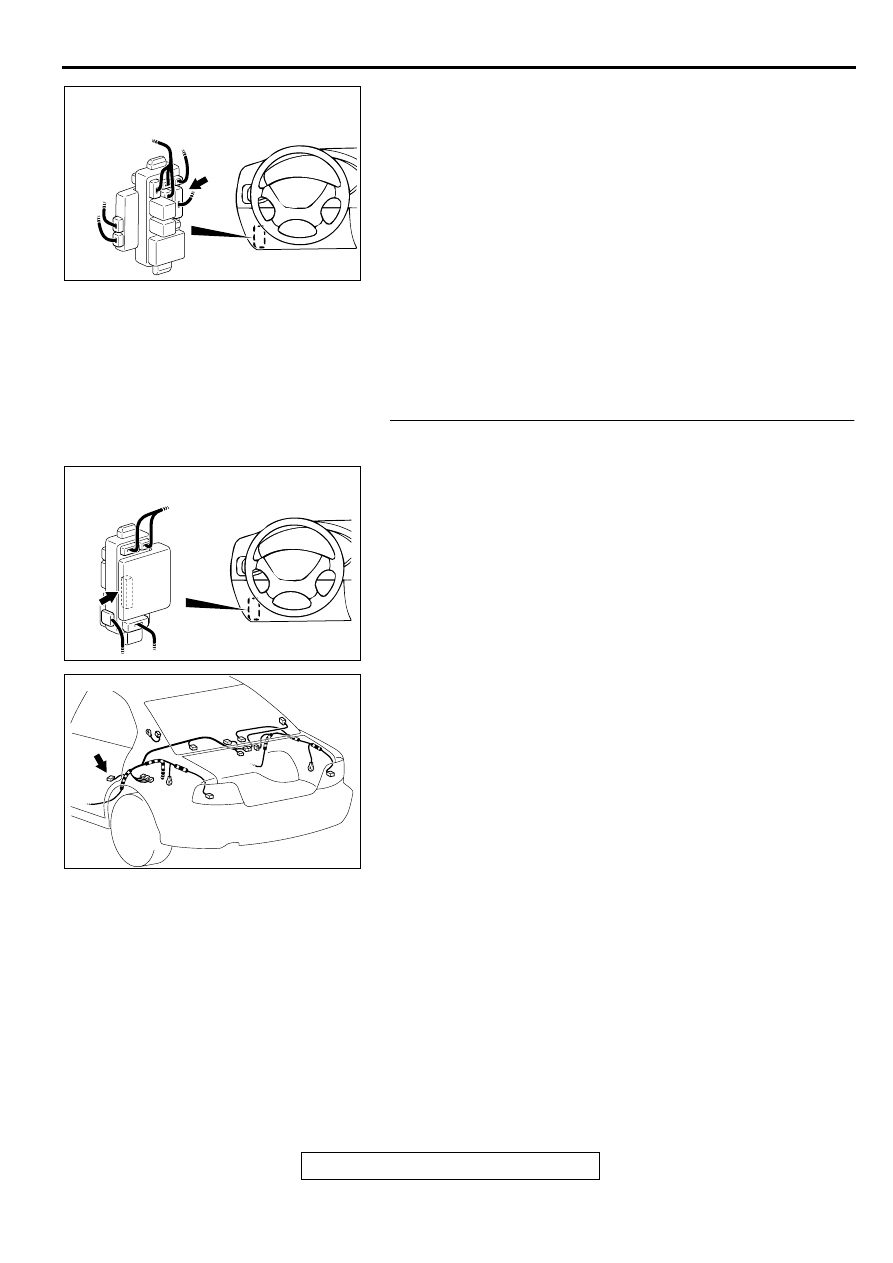

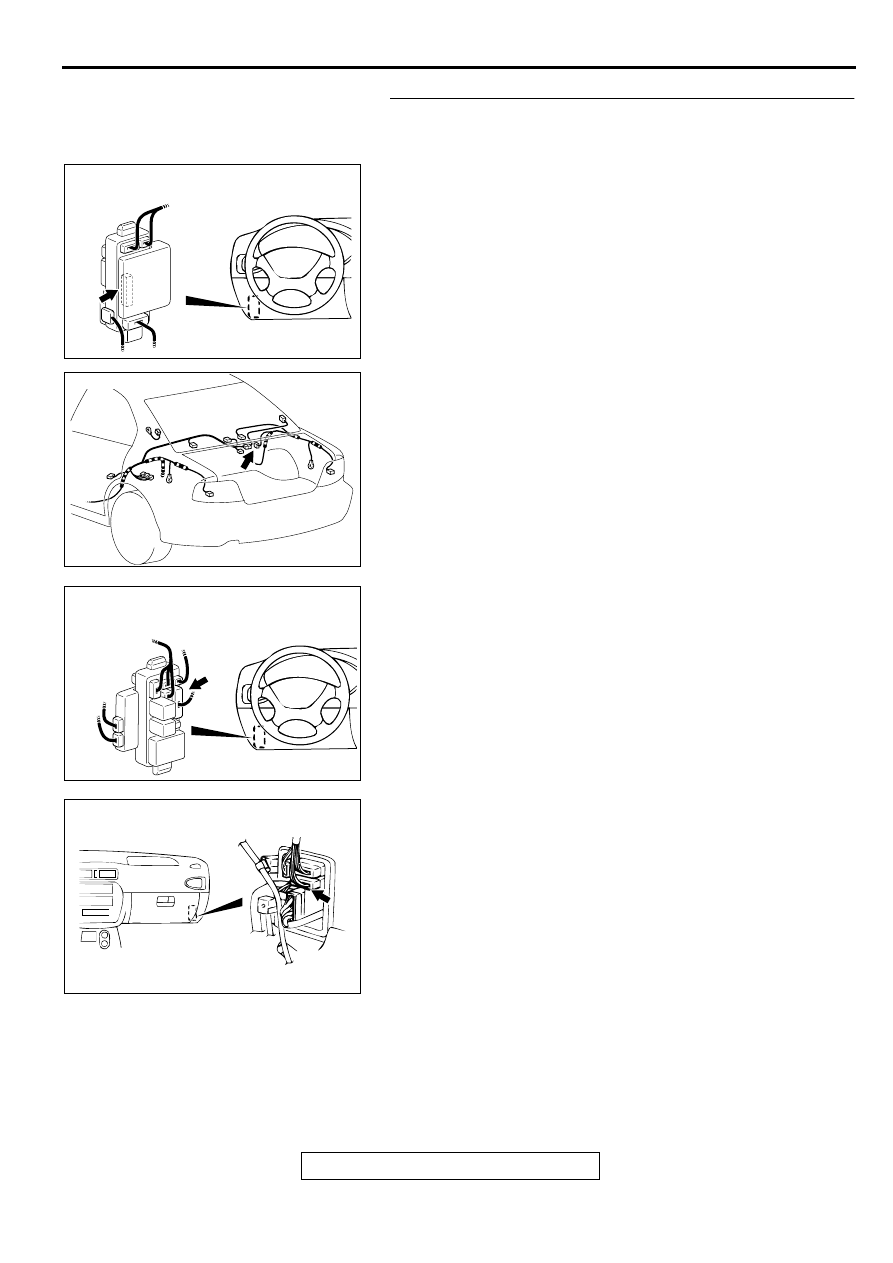

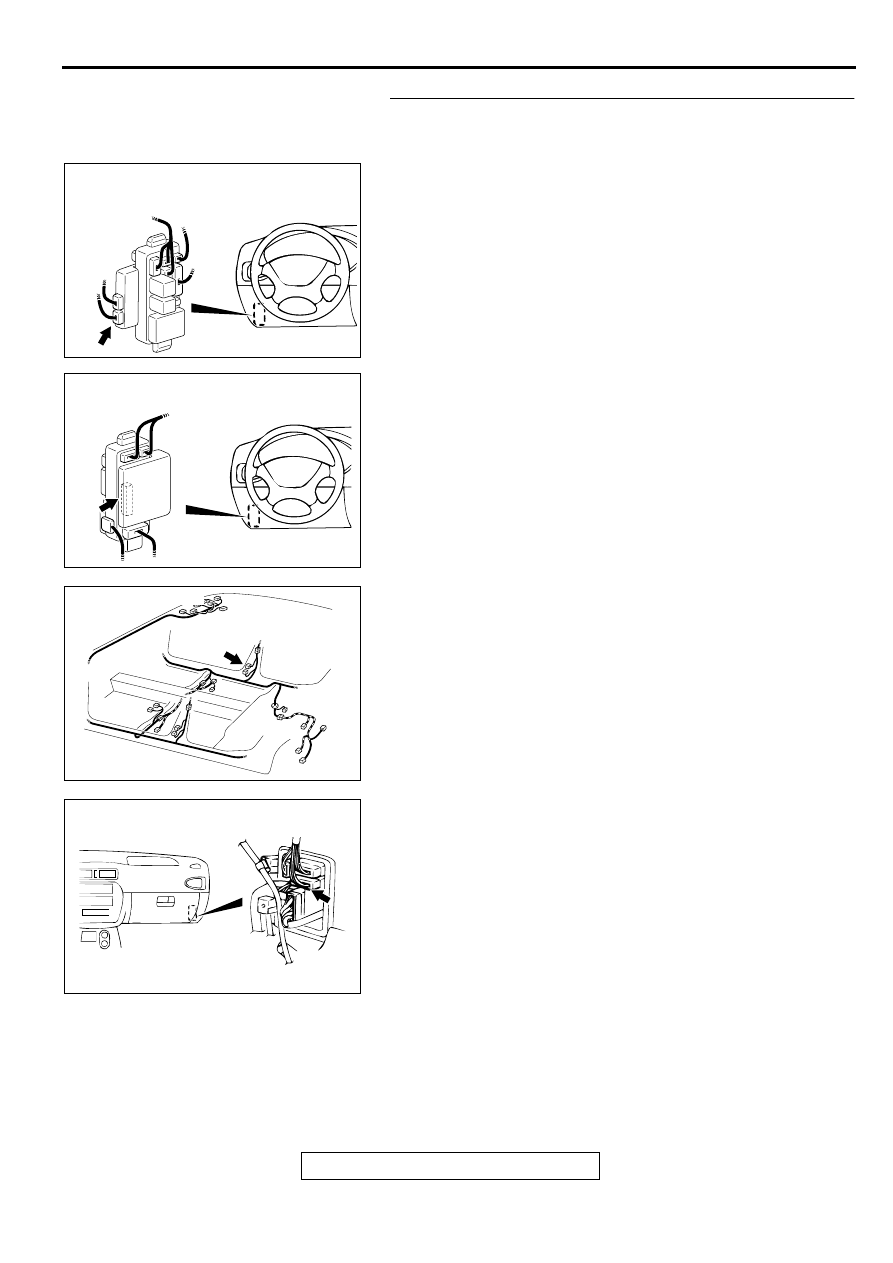

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-207

STEP 7. Check the harness wires between front
passenger's door switch connector D-08 and ETACS-ECU
connectors C-82 and C-86.

AC003082AC

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-82

AC003080 AD

JUNCTION BLOCK
(REAR VIEW)

CONNECTOR: C-86

AC003084 AF

CONNECTOR: D-08

AC003415 AC

CONNECTOR: C-71

CONNECTOR
BLOCK (RH)

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-208

NOTE: After checking intermediate connector C-71 and
junction block connector C-87, check the wires. If intermediate
connector C-71 and junction block connector C-87 are
damaged, repair or replace them. Refer to GROUP 00E,
Harness Connector Inspection

P.00E-2

.

Q: Are the harness wires between front passenger's door

switch connector D-08 and ETACS-ECU connector C-82
and C-86 in good condition?
YES : Replace the ETACS-ECU. The passenger's door

switch input signal should be able to be checked and
the functions, which are described in the "Technical
Description (comment)," should work normally.

NO :  Repair them. The front passenger's door switch input

signal should be able to be checked and the
functions, which are described in the "Technical
Description (comment)," should work normally.

STEP 8. Check rear door switch (LH) connector F-14 and
ETACS-ECU connector C-86 for damage.
Q: Are driver's door switch connector F-14 and ETACS-

ECU connector C-86 in good condition?
YES : Go to Step 9.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The rear

door (LH) switch input signal should be able to be
checked and the functions, which are described in the
"Technical Description (comment)," should work
normally.

AC003082 AF

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-78

AC003080 AD

JUNCTION BLOCK
(REAR VIEW)

CONNECTOR: C-86

AC003085 AC

CONNECTOR: F-14

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-209

STEP 9. Check the harness wires between rear door switch
(LH) connector F-14 and ETACS-ECU connector C-86.
NOTE: After checking junction block connector C-87, check the
wires. If junction block connector C-87 are damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

.

Q: Is the harness wires between the rear door switch (LH)

connector F-14 and ETACS-ECU connector C-86 in good
condition?
YES : Replace the ETACS-ECU. The driver's door switch

input signal should be able to be checked and the
functions, which are described in the "Technical
Description (comment)," should work normally.

NO :  Repair them. The rear door switch (LH) input signal

should be able to be checked and the functions,
which are described in the "Technical Description
(comment)," should work normally.

STEP 10. Check rear door switch (RH) connector F-08 and
ETACS-ECU connectors C-86 for damage.
Q: Are rear door switch (RH) connector F-08 and ETACS-

ECU connectors C-86 in good condition?
YES : Go to Step 11.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The rear

door switch (RH) input signal should be able to be
checked and the functions, which are described in the
"Technical Description (comment)," should work
normally.

AC003080 AJ

JUNCTION BLOCK
(REAR VIEW)

CONNECTORS: C-86, C-87

C-87

C-86

AC003085 AC

CONNECTOR: F-14

AC003080 AD

JUNCTION BLOCK
(REAR VIEW)

CONNECTOR: C-86

AC003085 AD

CONNECTOR: F-08

SWS DIAGNOSIS

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-210

STEP 11. Check the harness wires between rear door
switch (RH) connector F-08 and ETACS-ECU connectors C-
86.
NOTE: After checking intermediate connector C-71 and
junction block connector C-78, check the wires. If intermediate
connector C-71 and junction block connector C-78 are
damaged, repair or replace them. Refer to GROUP 00E,
Harness Connector Inspection

P.00E-2

.

Q: Are the harness wires between rear door switch (RH)

connector F-08 and ETACS-ECU connector C-86 in good
condition?
YES : Replace the ETACS-ECU. The passenger's door

switch input signal should be able to be checked and
the functions, which are described in the "Technical
Description (comment)," should work normally.

NO :  Repair them. The rear door switch (RH) input signal

should be able to be checked and the functions,
which are described in the "Technical Description
(comment)," should work normally.

AC003080 AD

JUNCTION BLOCK
(REAR VIEW)

CONNECTOR: C-86

AC003085 AD

CONNECTOR: F-08

AC003082 AF

JUNCTION BLOCK
(FRONT VIEW)

CONNECTOR: C-78

AC003415 AC

CONNECTOR: C-71

CONNECTOR
BLOCK (RH)
