DOOR MIRROR

TSB Revision

EXTERIOR

51-42

REMOVAL SERVICE POINT

.

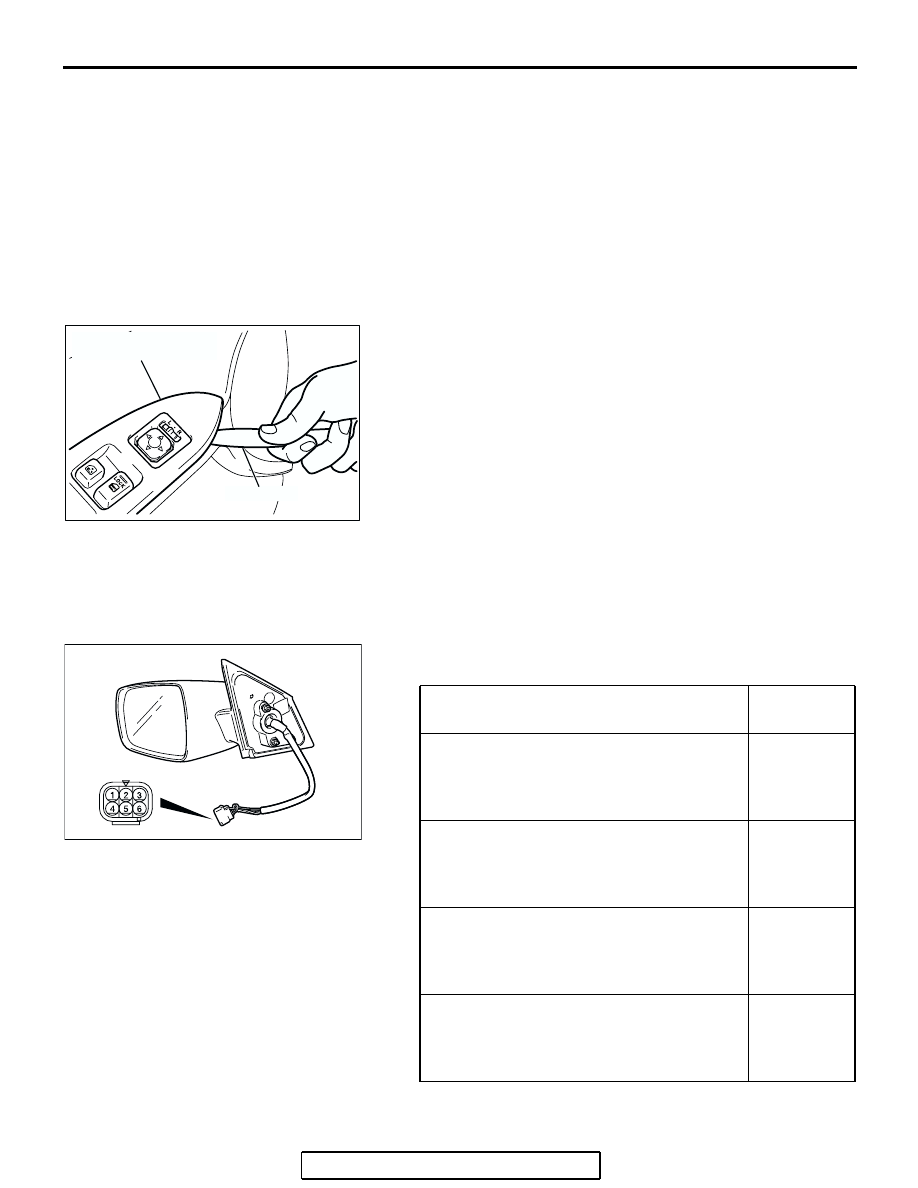

<<A>> POWER WINDOW SWITCH PANEL
ASSEMBLY REMOVAL

Insert special tool MB990874 as shown to remove the power
window switch panel assembly.

INSPECTION

M1511006500305

ELECTRIC REMOTE CONTROL MIRROR
OPERATION CHECK

Check that the mirror moves as described in the table when
each terminal is connected to the battery.

REMOTE CONTROLLED MIRROR
REMOVAL STEPS
• FRONT DOOR TRIM (REFER TO

GROUP 52A, DOOR TRIMS

P.52A-13

).

1. DOOR MIRROR COVER
2. REMOTE CONTROLLED MIRROR

ASSEMBLY

REMOTE CONTROLLED MIRROR
SWITCH REMOVAL STEPS

<<A>>

3. POWER WINDOW SWITCH PANEL

ASSEMBLY

4. REMOTE CONTROLLED MIRROR

SWITCH

AC306721

MB990784

POWER WINDOW SWITCH
PANEL ASSEMBLY

AB

BATTERY CONNECTION

DIRECTION
OPERATION

• Connect terminal 6 to the negative

battery terminal.

• Connect terminal 4 to the positive battery

terminal.

Up

• Connect terminal 6 to the positive battery

terminal.

• Connect terminal 4 to the negative

battery terminal.

Down

• Connect terminal 6 to the negative

battery terminal.

• Connect terminal 5 to the positive battery

terminal.

Right

• Connect terminal 6 to the positive battery

terminal.

• Connect terminal 5 to the negative

battery terminal.

Left

AC307166

DOOR MIRROR

TSB Revision

EXTERIOR

51-43

DOOR MIRROR CONTROL SWITCH CONTINUITY
CHECK

SWITCH POSITION TESTER

CONNECTION

SPECIFIED
CONDITION

OFF

9

− 2, 9 − 3, 9 − 6,

9

− 10, 9 − 11, 1 − 2,

 1

− 3, 1 − 6, 1 − 10,

 1

− 11

Open circuit

Left side

OFF

9

− 6, 9 − 10, 9 − 11,

 1

− 6, 1 − 10, 1 − 11

Open circuit

Up

1

− 6, 9 − 11

Less than 2
ohms

Down

1

− 11, 6 − 9

Right

1

− 6, 9 − 10

Left

1

− 10, 6 − 9

Right side OFF

9

− 2, 9 − 3, 9 − 6,

1

− 2, 1 − 3, 1 − 6

Open circuit

Up

1

− 6, 3 − 9

Less than 2
ohms

Down

1

− 3, 6 − 9

Right

1

− 6, 2 − 9

Left

1

− 2, 6 − 9

AC005970

2

1

4

3

5

10

9

8

7

6

11

DOOR MIRROR

TSB Revision

EXTERIOR

51-44

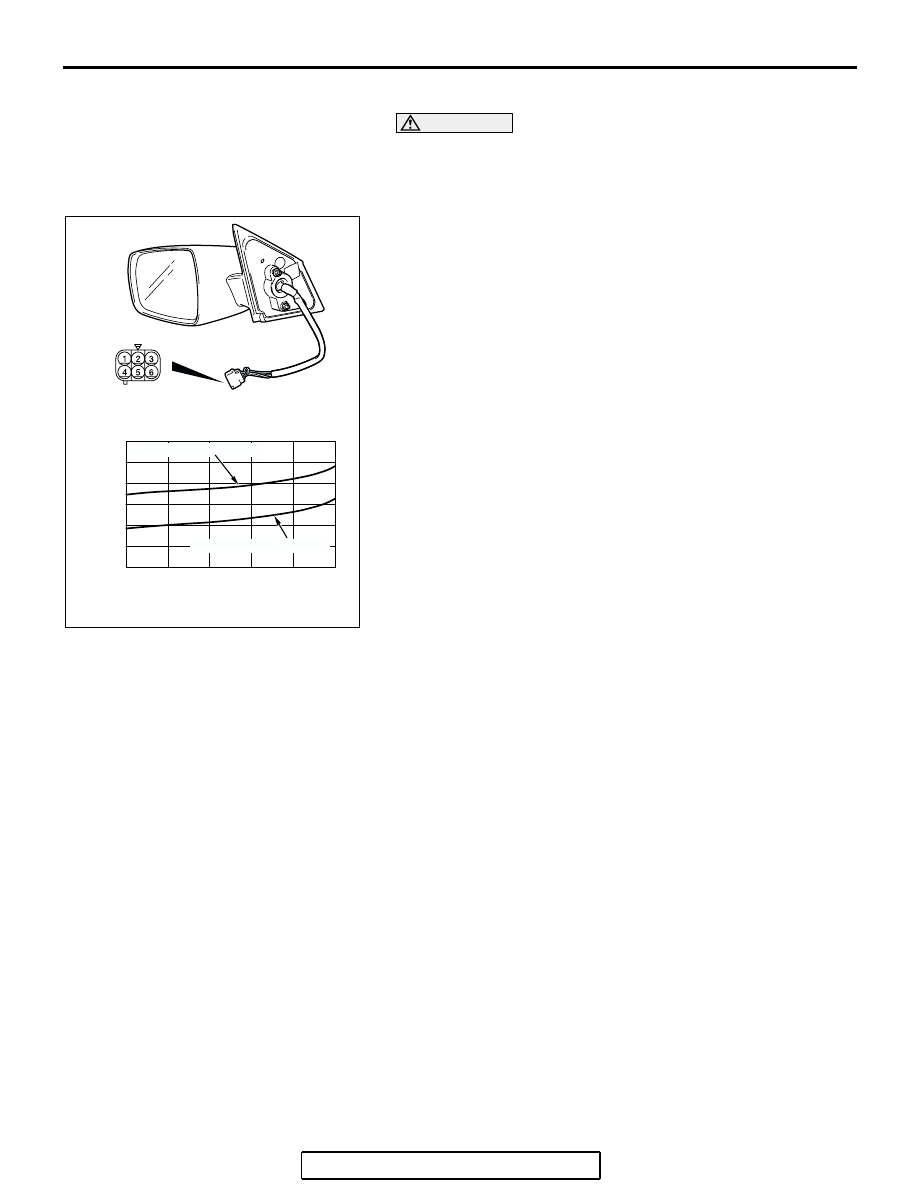

HEATED DOOR  MIRROR CHECK

CAUTION

When relocating the car between locations with extremely
different temperatures (warm and cold), leave the car in
the location for a while to adapt to the temperature prior to
checking it.
Check to see that the resistance shown in the graph is almost
satisfied when measuring the resistance of terminal 1 and 3 of
the door mirror connectors.

AC307177

RESISTANCE

TEMPERATURE (˚C)

-10

0

10

20

30

40

(

Ω)

0

2

4

6

8

10

AB

12

UPPER LIMIT VALUE

LOWER LIMIT VALUE

SPECIFICATIONS

TSB Revision

EXTERIOR

51-45

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1511015300279

SERVICE SPECIFICATIONS

M1511000300358

ADHESIVE

M1511000500448

ITEM

SPECIFICATION

Front bumper
License plate screw

0.9

± 0.1 N⋅m (8 ± 1 in-lb)

Windshield wiper and washer
Wiper arm and blade assembly nut

25

± 3.0 N⋅m (18 ± 1 ft-lb)

Wiper link assembly bolt

4.9

± 0.5 N⋅m (43 ± 4 in-lb)

Wiper motor screw

7.5

± 1.4 N⋅m (66 ± 13 in-lb)

Washer tank bolt

12

± 1.0 N⋅m (102 ± 15 in-lb)

Door mirror
Remote controlled mirror assembly bolt

5.0

± 1.0 N⋅m (44 ± 9 in-lb)

ITEM

STANDARD VALUE

Windshield wiper blade (RH) park position

38

± 5 mm (1.50 ± 0.20 inches)

Windshield wiper blade (LH) park position

38

± 5 mm (1.50 ± 0.20 inches)

ITEM

SPECIFICATION

Door side protector molding

Adhesive tape: Double-sided tape
8.0 mm (0.32 inch) width and 1.2 mm (0.05 inch)
thickness

Roof drip molding

Adhesive tape: Double-sided tape
10.0 mm (0.39 inch) width and 1.52 mm (0.06 inch)
thickness
