DOOR MIRROR

TSB Revision

EXTERIOR

51-30

STEP 4. Check remote controlled mirror (LH) connector
E-09.
Q: Is remote controlled mirror (LH) connector E-09 in good

condition?
YES : Go to Step 5.
NO :  Repair or replace the damaged component(s). Check

if the all heated door mirrors works normally.

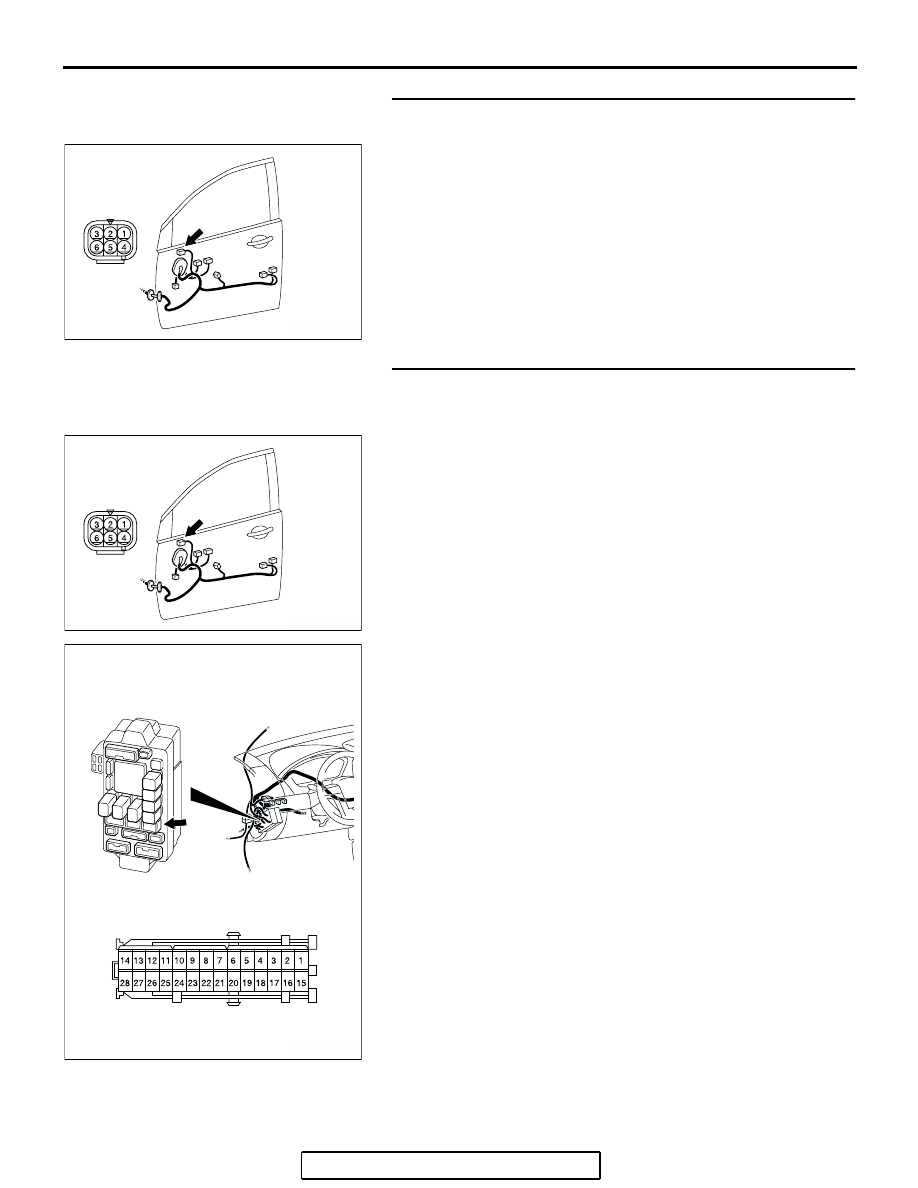

STEP 5. Check the wiring harness between remote
controlled mirror (LH) connector E-09 (terminal 1) and
junction block connector C-211 (terminal 3).

AC307125

E-09 (GR)

CONNECTOR: E-09

HARNESS SIDE

AC

AC307125

E-09 (GR)

CONNECTOR: E-09

HARNESS SIDE

AC

AC307123

JUNCTION BLOCK (FRONT VIEW)

CONNECTOR: C-211

AB

DOOR MIRROR

TSB Revision

EXTERIOR

51-31

NOTE: Also check intermediate connector C-26 for loose, cor-
roded or damaged terminals, or terminals pushed back in the
connector. If intermediate connector C-26 is damaged, repair or
replace the damaged component(s) as described in GROUP
00E, Harness Connector Inspection

P.00E-2

.

Q: Is the wiring harness between remote controlled mirror

(RH) connector E-09 (terminal 1) and junction block
connector C-211 (terminal 3) in good condition?
YES : The procedure is complete.
NO :  Repair the wiring harness as necessary. Check if the

all heated door mirrors work normally.

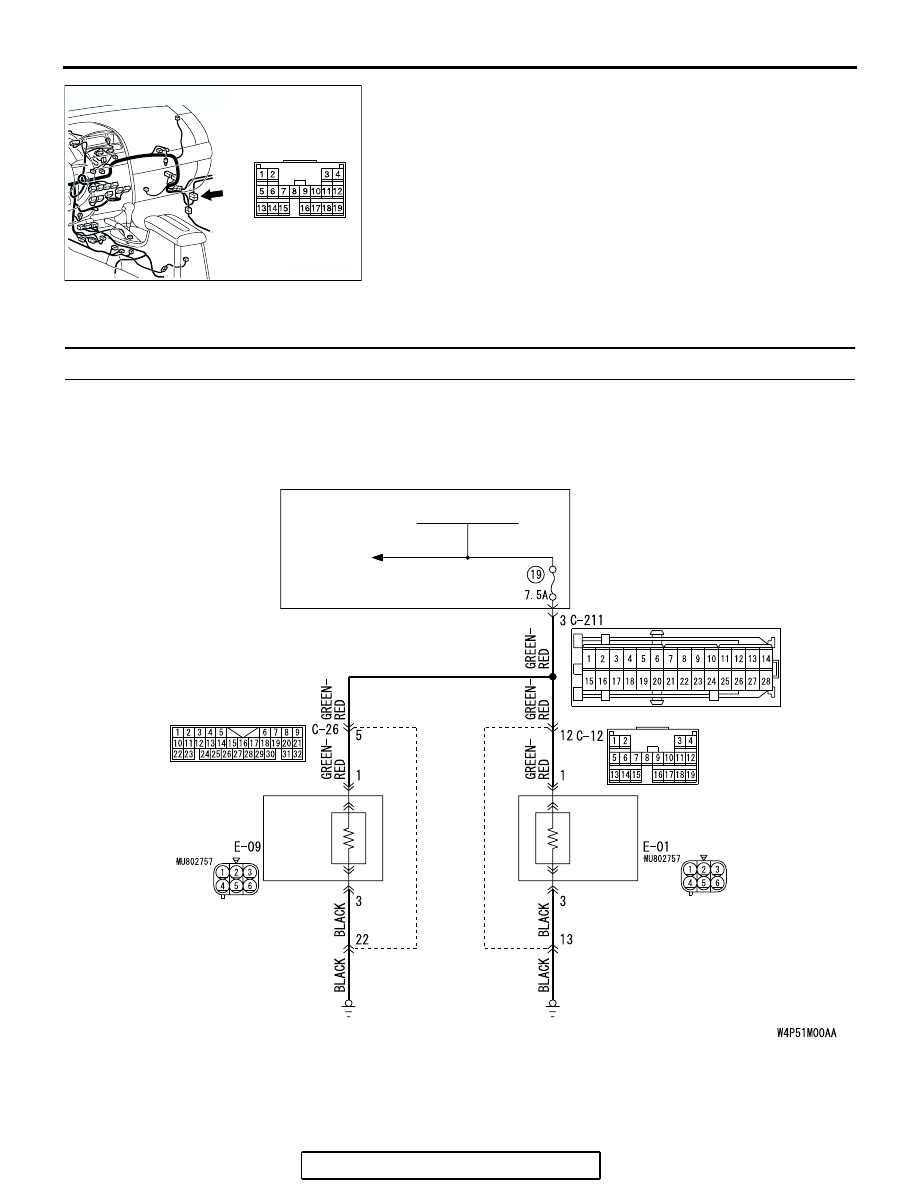

INSPECTION PROCEDURE 2: Right or Left Heated Door Mirror does not Operate

AC307120

CONNECTOR: C-12

AB

JUNCTION
BLOCK

DEFOGGER
RELAY

DEFOGGER

REMOTE
CONTROLLED
MIRROR (LH)

REMOTE
CONTROLLED
MIRROR (RH)

MIRROR
HEATER

MIRROR
HEATER

Heated door mirror Circuit

DOOR MIRROR

TSB Revision

EXTERIOR

51-32

.

CIRCUIT OPERATION

If either of the heated door mirrors do not operate
normally, it may be due to malfunctions in the heated
door mirror circuit or door mirror.

.

TROUBLESHOOTING HINTS

• Malfunction of the heated door mirror circuit

• Malfunction of the door mirror

• The wiring harness or connectors may have

loose, corroded, or damaged terminals, or termi-
nals pushed back in the connector.

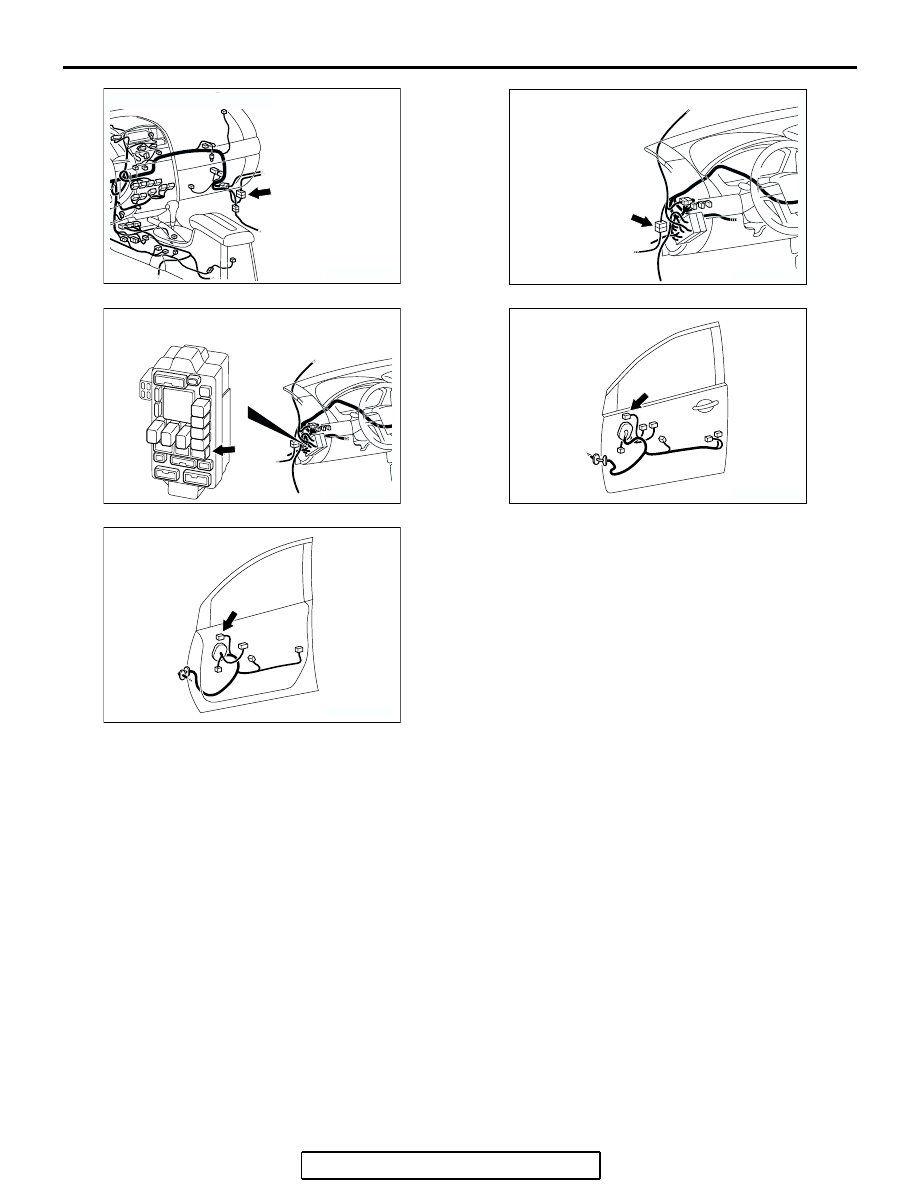

AC307118

CONNECTOR: C-12

AB

AC307119

CONNECTOR: C-26

AB

AC307121

JUNCTION BLOCK (FRONT VIEW)

CONNECTOR: C-211

AB

AC307125

E-09 (GR)

CONNECTOR: E-09

AB

AC307124

E-01 (GR)

CONNECTOR: E-01

AB

DOOR MIRROR

TSB Revision

EXTERIOR

51-33

DIAGNOSIS

STEP 1. Verify the operation of each heated door mirror.
Q: Which door mirror does not heat?

Door mirror (LH) : Go to Step 2.
Door mirror (RH) : Go to Step 8.

STEP 2. Check remote controlled mirror (LH) connector
E-09 for loose, corroded or damaged terminals, or
terminals pushed back in the connector.
Q: Is remote controlled mirror (LH) connector E-09 in good

condition?
YES : Go to Step 3.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. And then check to see that the heater

function of the door mirror (LH) operates normally.

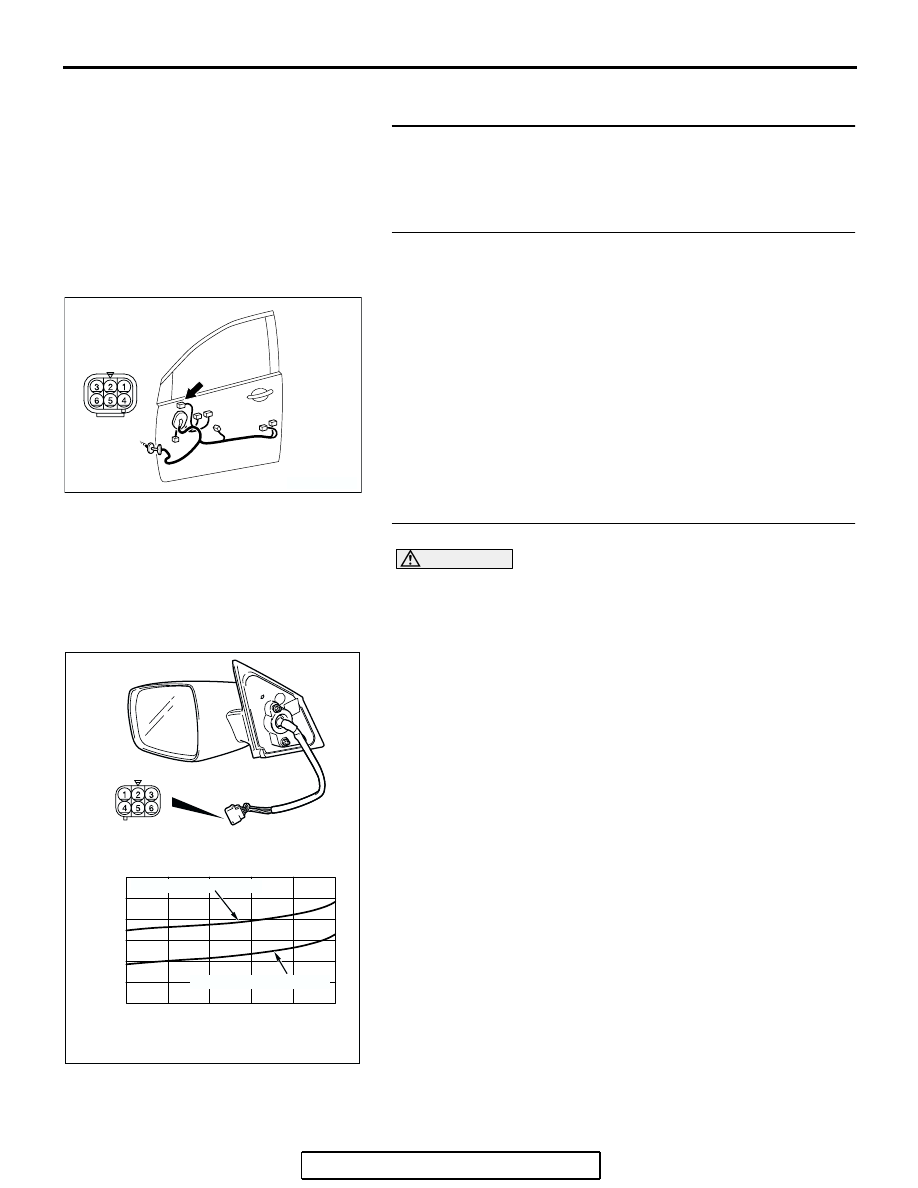

STEP 3. Check the heater of the door mirror (LH).

CAUTION

When relocating the car between locations of extremely
different temperatures (warm and cold), leave the car in
the location for a while to adapt to the temperature prior to
checking it.
Check to see that the resistance shown in the graph is almost
satisfied when measuring the resistance between terminal 1
and 3 of the remote controlled mirror (LH) connector E-09.
Q:  Is the resistance normal?

YES : Go to Step 4.
NO :  Replace the door mirror (LH). And then check to see

that the heater function of the door mirror (LH) is
operating normally.

AC307125

E-09 (GR)

CONNECTOR: E-09

HARNESS SIDE

AC

AC307177

RESISTANCE

TEMPERATURE (˚C)

-10

0

10

20

30

40

(

Ω)

0

2

4

6

8

10

AB

12

UPPER LIMIT VALUE

LOWER LIMIT VALUE
