Mitsubishi Galant 9G. Manual - part 373

WINDSHIELD WIPER AND WASHER

TSB Revision

EXTERIOR

51-18

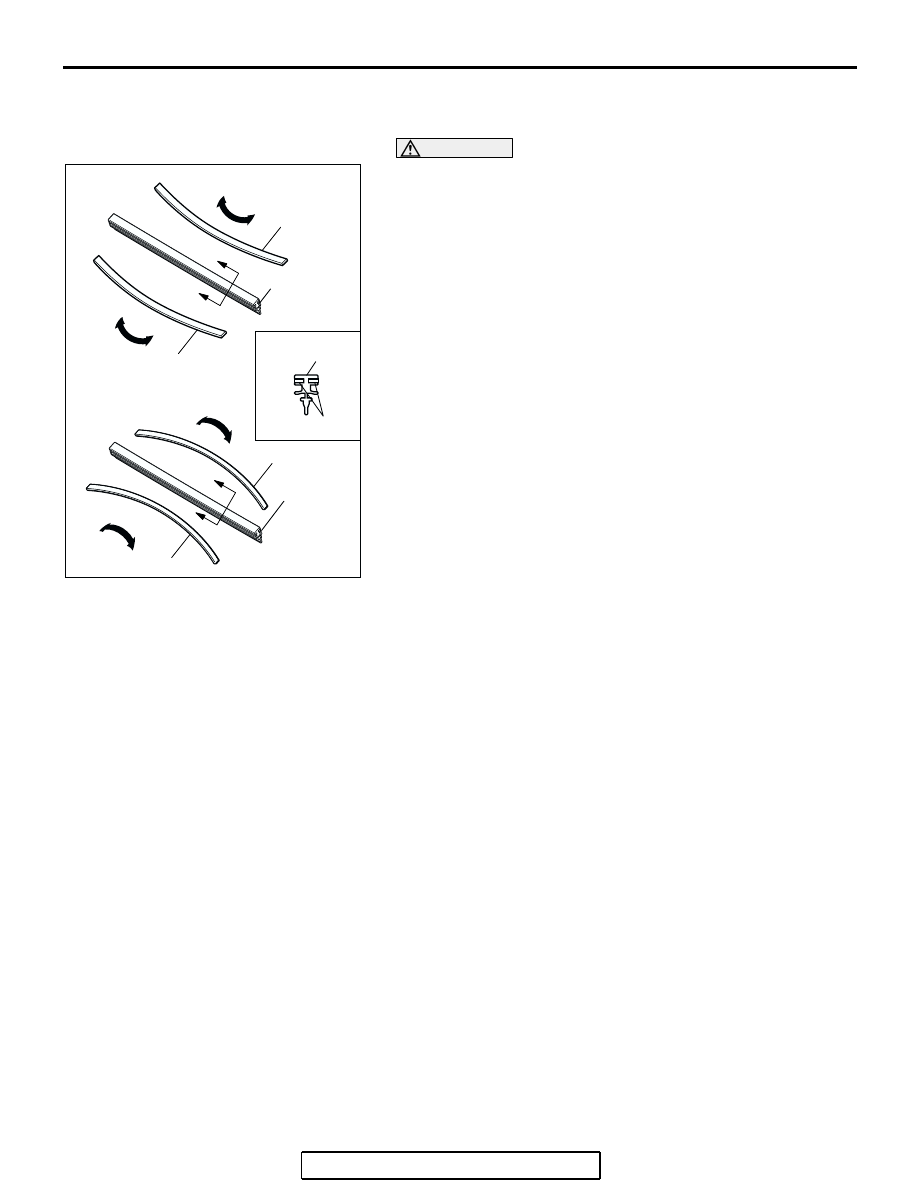

>>B<< WIPER BLADE RUBBER/ WIPER BLADE
ASSEMBLY INSTALLATION

CAUTION

Ensure that the backings are bent in the direction indi-
cated, and then install the backings to the wiper blade rub-
ber.

INSPECTION

M1511008000146

WINDSHIELD WIPER MOTOR CHECK

Inspect the windshield wiper motor by removing the harness
connector with the motor attached to the vehicle.

.

AC308476

AC

BACKING

BACKING

A

A

SECTION A – A

WIPER BLADE

BACKING

WIPER BLADE

BACKING

BACKING

A

A

<PASSENGER'S SIDE>

<DRIVER'S SIDE>

WIPER BLADE

WINDSHIELD WIPER AND WASHER

TSB Revision

EXTERIOR

51-19

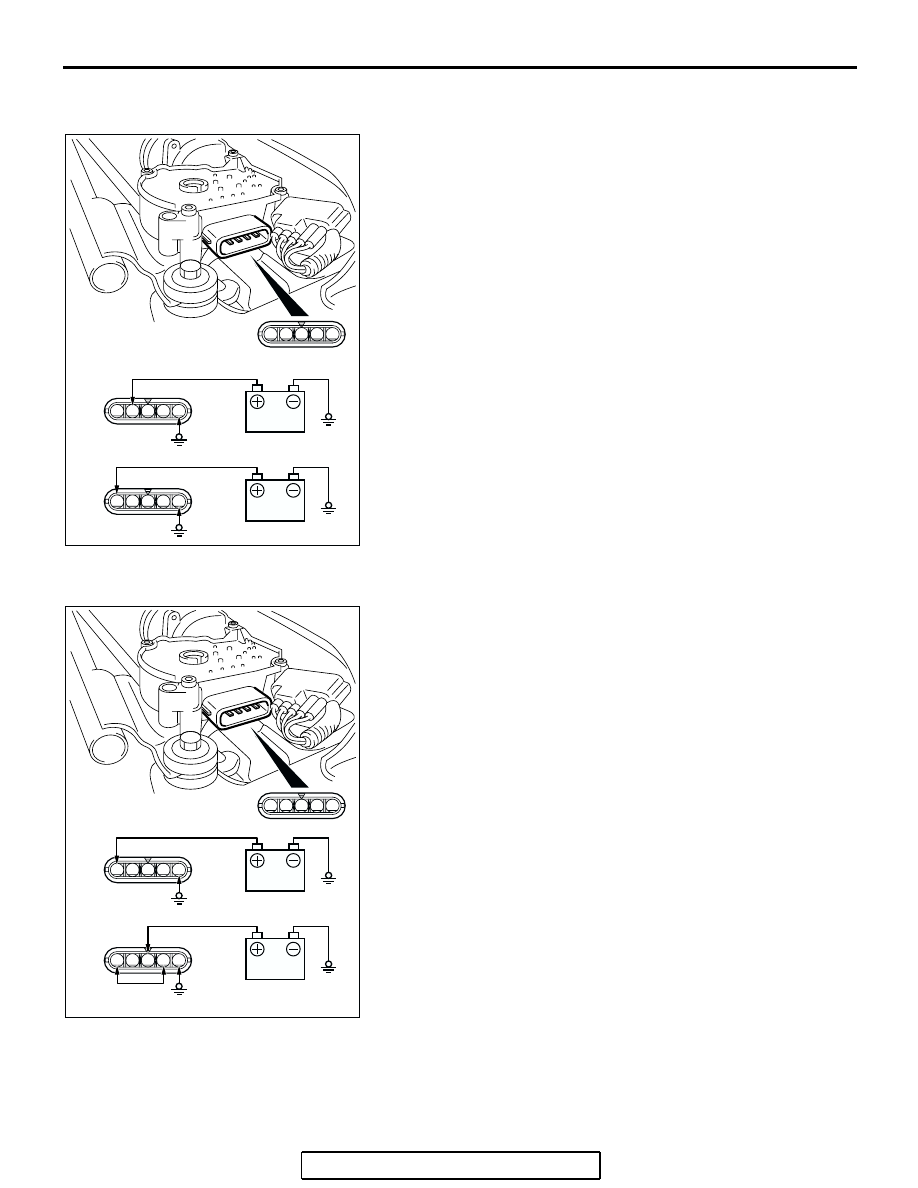

Wiper Motor at Low-Speed and High-Speed
Operation

Connect the battery to the windshield wiper motor to inspect
the operation of motor rotation in low or high speed.

.

Wiper Motor at Stop Position Operation

1. Connect the battery to the windshield wiper motor as shown

in the illustration (A).

2. Run the windshield wiper motor at low speed, then

disconnect the battery in the middle of the motor turning and
check to see that the motor stops.

3. As shown in the illustration (B), connect the terminals of the

windshield wiper motor connectors.

4. Check to see that the windshield wiper motor runs at low

speed and then stops at the automatic stop position.

AC306750

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

CHECK OPERATION

LOW SPEED

HIGH SPEED

AB

1

2

3

4

5

AC306755

1

2

3

4

5

1

2

3

4

5

STOP POSITION CHECK

(B) AUTOMATICAL STOP

(A) LOW SPEED

AB

WINDSHIELD WIPER AND WASHER

TSB Revision

EXTERIOR

51-20

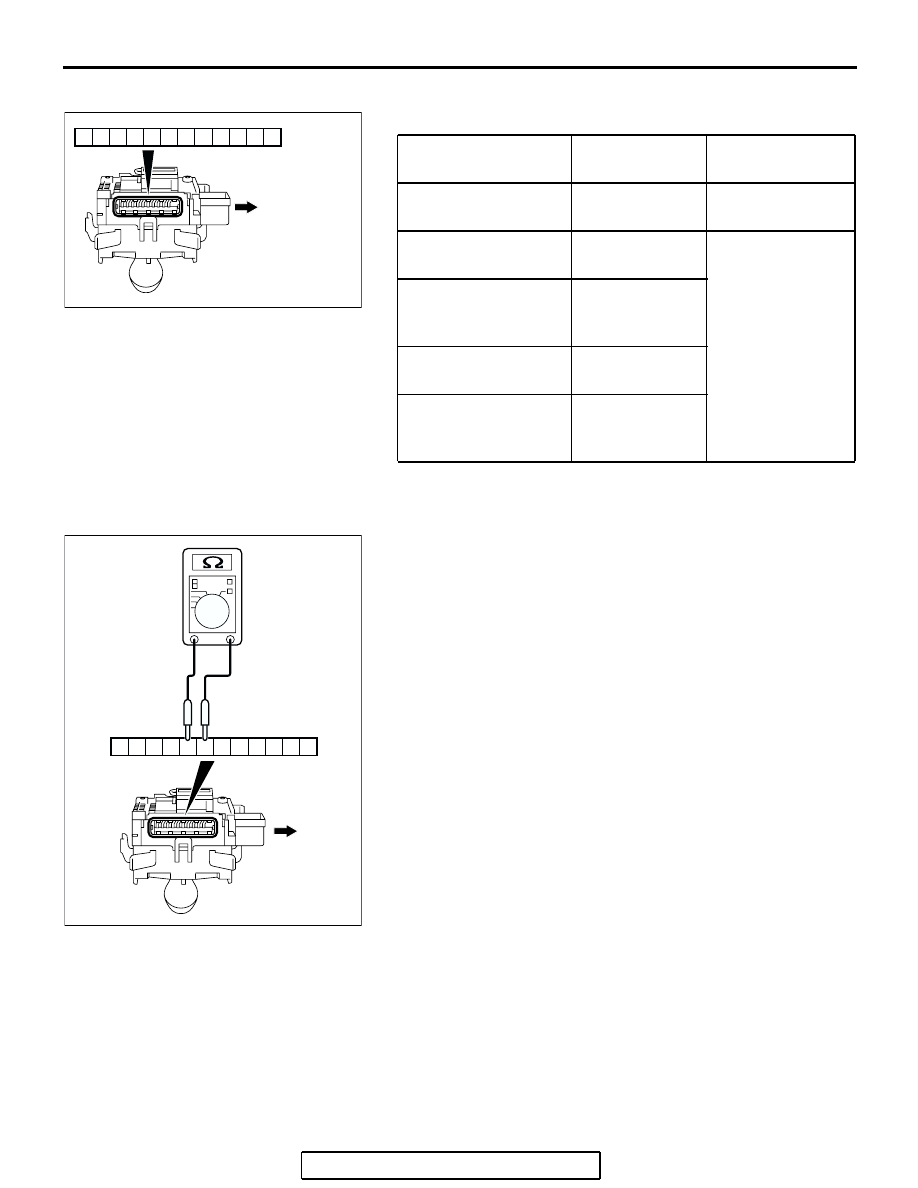

WINDSHIELD WIPER SWITCH CHECK

Check continuity between the switch terminals.

WINDSHIELD INTERMITTENT WIPER INTERVAL
CHECK

Check that the resistance varies between 0 and 1 kiloohm
when the windshield intermittent interval is turned from FAST to
SLOW by after measuring resistance between connector termi-
nals 27 and 28 at the column switch.

SWITCH POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

OFF

23

− 32, 23 − 31,

23

− 30, 23 − 21

Open circuit

Windshield mist wiper
switch

23

− 32

Less than 2 ohms

Windshield
intermittent wiper
switch

23

− 31

Windshield low-speed
wiper switch

23

− 30

Windshield
high-speed wiper
switch

21

− 23

AC307642

21

22

23

24

25

26

27

28

29

30

31

32

UPPER SIDE

AB

AC307648

21

22

23

24

25

26

27

28

29

30

31

32

UPPER
SIDE

AB

WINDSHIELD WIPER AND WASHER

TSB Revision

EXTERIOR

51-21

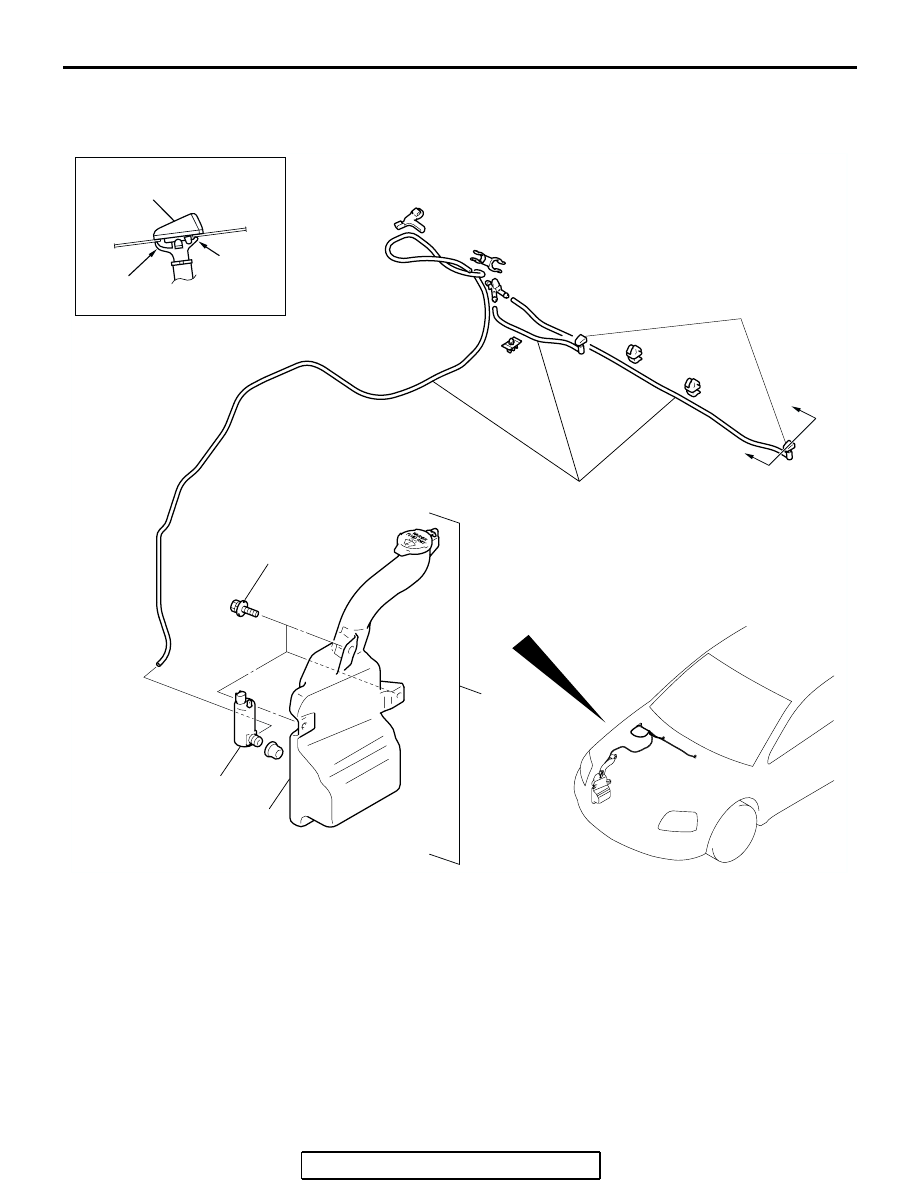

WINDSHIELD WASHER

REMOVAL AND INSTALLATION

M1511008200270

AC306718

1

2

4

3

5

SECTION A – A

1

CLAW

CLAW

12 ± 1.0 N·m
102 ± 15 in-lb

AB

A

A

WINDSHIELD WASHER NOZZLE
REMOVAL STEPS
• WINDSHIELD WASHER HOSE

CONNECTION

1. WINDSHIELD WASHER NOZZLE
WASHER HOSE REMOVAL STEPS
• WINDSHIELD WASHER NOZZLE

CONNECTION

2. WINDSHIELD WASHER HOSE

WASHER TANK REMOVAL STEPS
• FRONT UNDER COVER RH (REFER

TO

P.51-2

).

• FRONT SPLASH SHIELD RH

MOUNTING CLIPS (REFER TO
GROUP 42, FENDER

P.42-10

).

• FRONT BUMPER (REFER TO

P.51-2

).

• HEAD LIGHT (REFER TO GROUP

54A, HEADLIGHT

P.54A-113

).

• FRONT WASHER HOSE

CONNECTIONS

3. WASHER TANK ASSEMBLY
