CROSSMEMBER

TSB Revision

POWER PLANT MOUNT

32-18

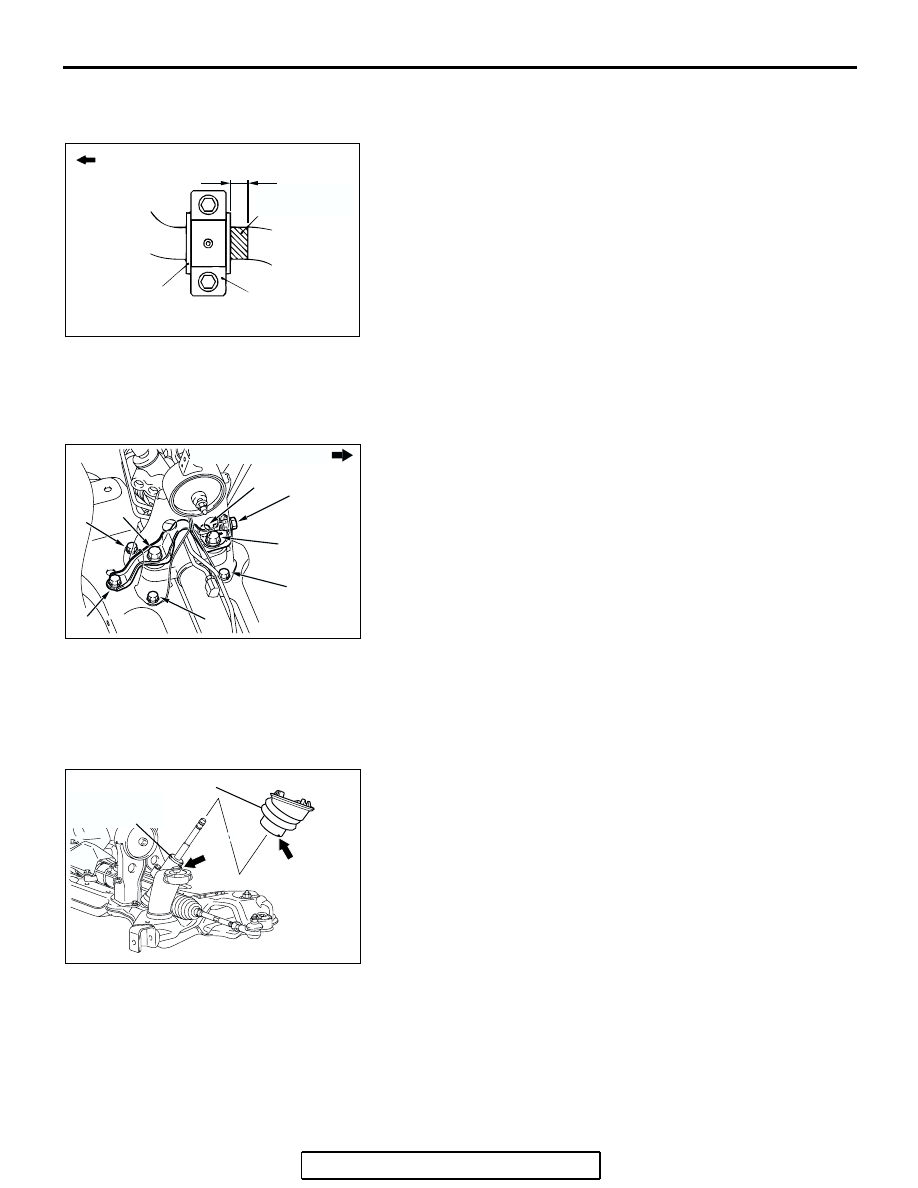

INSTALLATION SERVICE POINTS

.

>>A<< STABILIZER BAR INSTALLATION

Align the stabilizer bar identification mark with the right end of
the bushing (LH).

.

>>B<<  POWER STEERING GEAR
BRACKET/ENGINE REAR ROLL STOPPER
BRACKET INSTALLATION

Tighten the bolts in the following sequence:
1. Tighten bolt A and then tighten bolt B.
2. Tighten bolts E finger tight.
3. Tighten bolt C and then tighten bolts D.
4. Tighten bolts E and then tighten bolt F.

.

>>C<< ENGINE  REAR ROLL  STOPPER BRACKET,
POWER STEERING GEAR AND LINKAGE,
STABILIZER BAR AND  FRONT AXLE  NO.1
CROSSMEMBER ASSEMBLY INSTALLATION

Align the steering column dash panel cover notch (arrow A)
with the steering gear lug (arrow B), and install the engine rear
roll stopper bracket, power steering gear and linkage, stabilizer
bar and front axle number 1 crossmember assembly.

.

AC006141AE

STABILIZER
BRACKET (LH)

OUTSIDE OF
VEHICLE

STABILIZER
BUSHING (LH)

APPROXIMATELY
20 mm ( 0.79 in )

IDENTIFICATION
MARK

AC306791AB

A

C

B

D

FRONT OF VEHICLE

D

E

E

F

AC306751 AB

B

A

STEERING GEAR

STEERING COLUMN
DASH PANEL COVER

CROSSMEMBER

TSB Revision

POWER PLANT MOUNT

32-19

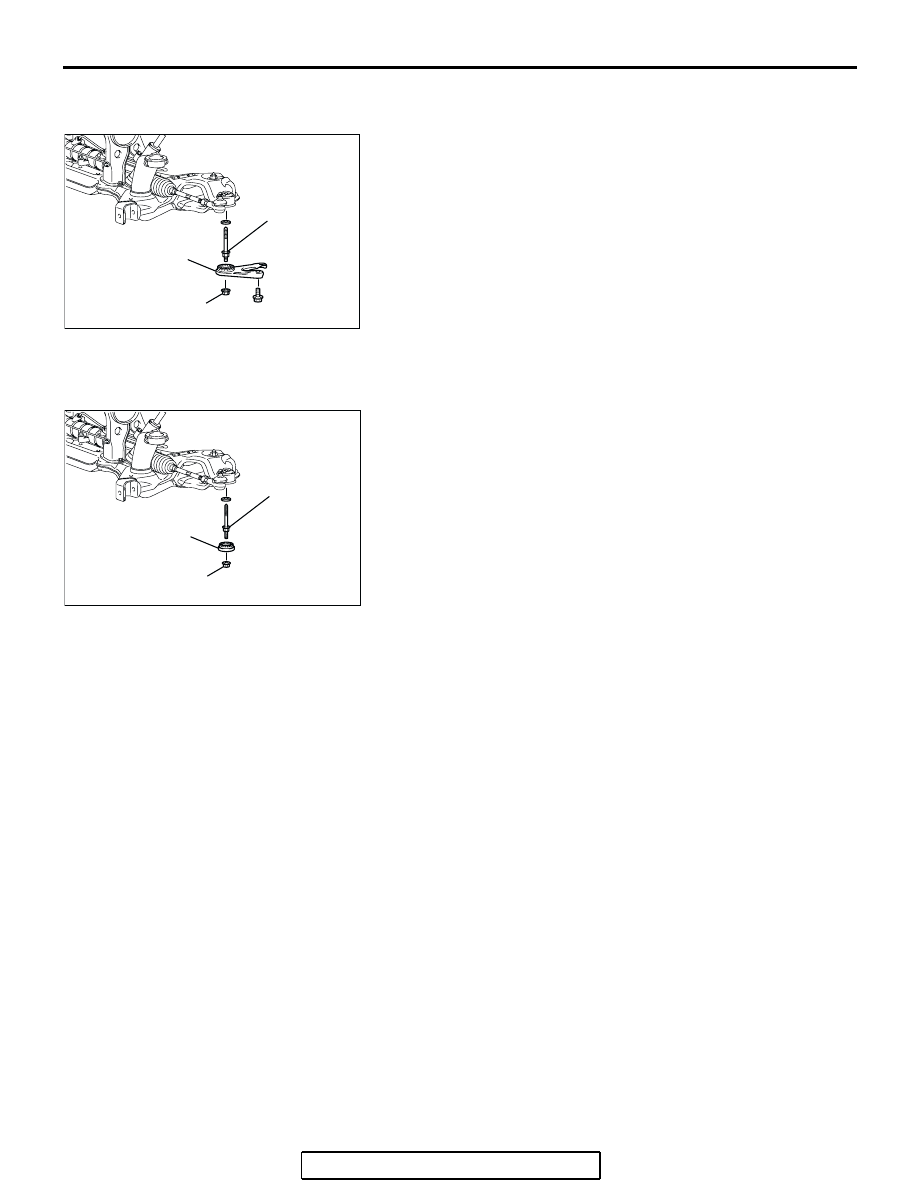

>>D<< FRONT AXLE CROSSMEMBER
STAY/SELF-LOCKING NUTS INSTALLATION

Ensure that the crossmember mounting bolts have been tight-
ened to 180

± 20 N⋅m (133 ± 15 ft-lb), and then install the front

crossmember stay with the self-locking nut.

.

>>E<< FRONT AXLE CROSSMEMBER
STOPPER/SELF-LOCKING NUTS INSTALLATION

Ensure that the crossmember mounting bolts have been tight-
ened to 180

± 20 N⋅m (133 ± 15 ft-lb), and then install the front

crossmember stopper with the self-locking nut.

INSPECTION

M1321003300194

• Check the crossmembers for cracks or damage.

AC306568 AC

FRONT AXLE
CROSSMEMBER
STAY

CROSSMEMBER
MOUNTING BOLT

SELF-LOCKING NUT

AC307551AC

FRONT AXLE
CROSSMEMBER
STOPPER

CROSSMEMBER
MOUNTING BOLT

SELF-LOCKING NUT

SPECIFICATIONS

TSB Revision

POWER PLANT MOUNT

32-20

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1321004100308

ITEM

SPECIFICATION

Crossmember
Engine rear roll stopper bracket bolt and nut

58

± 7 N⋅m (43 ± 5 ft-lb)

Front axle crossmember stay bolt and nut <3.8L ENGINE>

83

± 12 N⋅m (61 ± 9 ft-lb)

Front axle crossmember stopper nut <2.4L ENGINE>

83

± 12 N⋅m (61 ± 9 ft-lb)

Front axle No.1 crossmember bolt and nut

180

± 20 N⋅m (133 ± 15 ft-lb)

Lower arm assembly bolt

165

± 15 N⋅m (122 ± 11 ft-lb)

Lower arm assembly nut (flange nut, self-locking)

M14

165

± 15 N⋅m (122 ± 11 ft-lb)

Lower arm assembly nut (nut, self-locking)

M14

65

± 6 N⋅m (48 ± 4 ft-lb)

Power steering gear and linkage bolt

83

± 12 N⋅m (61 ± 9 ft-lb)

Power steering gear bracket bolt

M10

58

± 7 N⋅m (43 ± 5 ft-lb)

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

Pressure hose clamp bolt and nut

12

± 2 N⋅m (102 ± 22 in-lb)

Pressure hose nut

15

± 3 N⋅m (11 ± 2 ft-lb)

Return tube clamp bolt and nut

12

± 2 N⋅m (102 ± 22 in-lb)

Return tube nut

15

± 3 N⋅m (11 ± 2 ft-lb)

Stabilizer bracket bolt

58

± 7 N⋅m (43 ± 5 ft-lb)

Stabilizer link nut

48

± 7 N⋅m (36 ± 5 ft-lb)

Steering column assembly bolt

18

± 2 N⋅m (13 ± 2 ft-lb)

Steering gear and linkage protector bolt <3.8L ENGINE>

12

± 2 N⋅m (102 ± 22 in-lb)

Tie rod end nut

29

± 4 N⋅m (21 ± 3 ft-lb)

Engine mounting
Engine front mounting bracket bolt

M10

58

± 7 N⋅m (43 ± 5 ft-lb)

Engine front mounting bracket bolt and nut

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

Engine mounting stay bolt <3.8L ENGINE>

36

± 6 N⋅m (27 ± 4 ft-lb)

Grounding cable bolt

9.0

± 2.0 N⋅m (80 ± 17 in-lb)

Engine roll stopper and centermember
Centermember bolt

83

± 12 N⋅m (61 ± 9 ft-lb)

Engine front roll stopper bracket bolt and nut

58

± 7 N⋅m (43 ± 5 ft-lb)

Engine rear roll stopper bracket bolt and nut

58

± 7 N⋅m (43 ± 5 ft-lb)

Transaxle case rear roll stopper bracket bolt

90

± 10 N⋅m (67 ± 7 ft-lb)

Transaxle mounting
Transaxle mounting body side bracket nut (nut, flange)

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

Transaxle mounting body side bracket nut (nut, self-locking) M12

58

± 7 N⋅m (43 ± 5 ft-lb)
