TIMING BELT

TSB Revision

ENGINE MECHANICAL <2.4L ENGINE>

11A-60

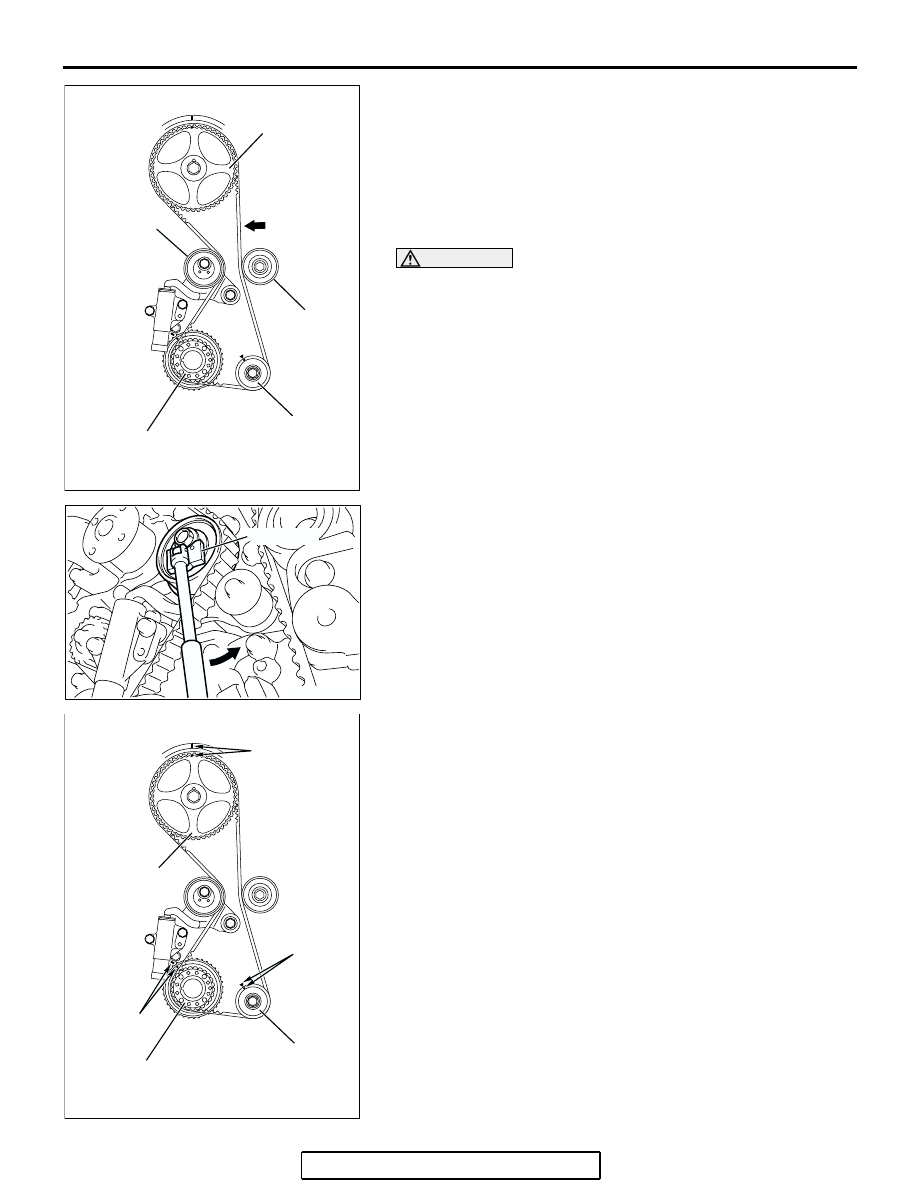

3. Incorporate the valve timing belt in the following manner so

that the tensile force of the belt is not lax.

(1) Place the valve timing belt on the timing belt tensioner

pulley and crankshaft camshaft driver sprocket and then
support it with your left hand so it does not slide.

(2) Place the valve timing belt on the engine oil pump

sprocket while pulling it with the right hand.

(3) Place the valve timing belt on the timing belt idler pulley.

CAUTION

Incorporate the valve timing belt. Then apply reverse rota-
tion (counterclockwise rotation) pressure to the cam shaft
sprocket. Re-check to see that each timing mark is aligned
while the tension side of the belt is right.

(4) Place the valve timing belt on the camshaft sprocket.

4. Turn the timing belt tensioner pulley in the direction shown in

the figure using special tool MD998767 to apply tension to
the valve timing belt. Then temporarily tighten and fix the
timing belt tensioner pulley mounting bolt.

5. Check that the timing marks are aligned.

AC301372

AC

TIMING BELT
TENSIONER
PULLEY

CAMSHAFT
SPROCKET

CRANKSHAFT
CAMSHAFT
DRIVE SPROCKET

ENGINE OIL
PUMP SPROCKET

BELT
TENSION
SIDE

TIMING BELT
IDLER PULLEY

AC301858

MD998767

AB

AC301372

AB

TIMING MARK

TIMING
MARK

TIMING
MARK

CAMSHAFT
SPROCKET

CRANKSHAFT
CAMSHAFT
DRIVE SPROCKET

ENGINE
OIL PUMP
SPROCKET

TIMING BELT

TSB Revision

ENGINE MECHANICAL <2.4L ENGINE>

11A-61

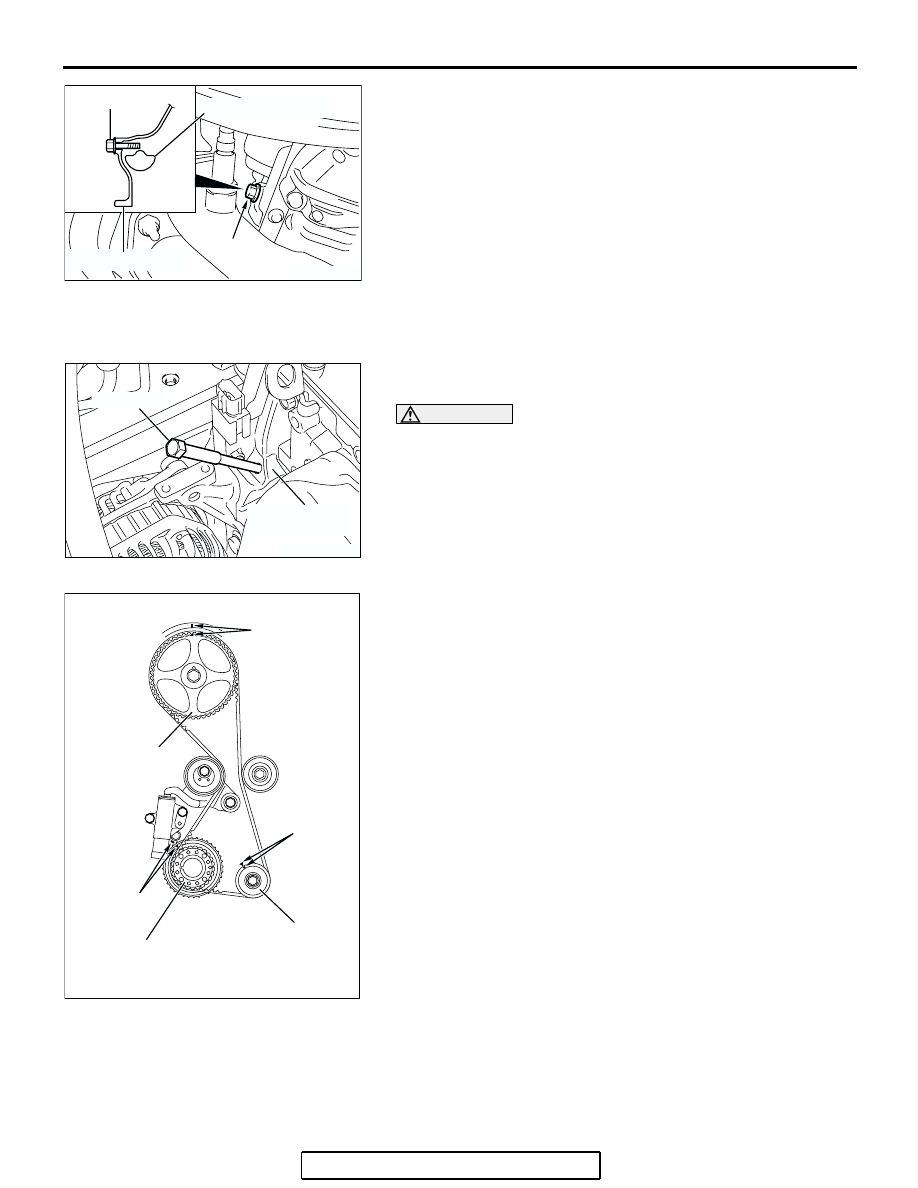

6.  Remove the bolt inserted in Step 2 above, then assemble

the cylinder block plug.

7. Tighten the cylinder block plug to the specified torque.

Tightening torque: 30

± 3 N⋅m (23 ± 2 ft-lb)

8. Adjust the valve timing belt tension.

.

>>G<< VALVE TIMING BELT  TENSION
ADJUSTMENT

1. Set special tool MD998738 used when removing the valve

timing belt.

CAUTION

Always screw in special tool MD998738 in with your hands,
since use of a spanner or other tools may damage the wire
or pin inserted in the timing belt tensioner adjuster.
2. Gradually screw in special tool MD998738 to a position in

which the wire or pin inserted in the timing belt tensioner
adjuster lightly moves.

3. Turn the crankshaft 1/4 of a revolution in the

counterclockwise direction.

4. Turn the crankshaft in the clockwise direction, align each

timing mark to set number 1 cylinder to TDC of its
compression stroke.

5. Loosen the timing belt tensioner pulley mounting bolt.

AC301871AB

PLUG

BOLT

BALANCERSHAFT

CYLINDER BLOCK

AC301452AB

MD998738

TIMING BELT
UNDER COVER

AC301372

AB

TIMING MARK

TIMING
MARK

TIMING
MARK

CAMSHAFT
SPROCKET

CRANKSHAFT
CAMSHAFT
DRIVE SPROCKET

ENGINE
OIL PUMP
SPROCKET

TIMING BELT

TSB Revision

ENGINE MECHANICAL <2.4L ENGINE>

11A-62

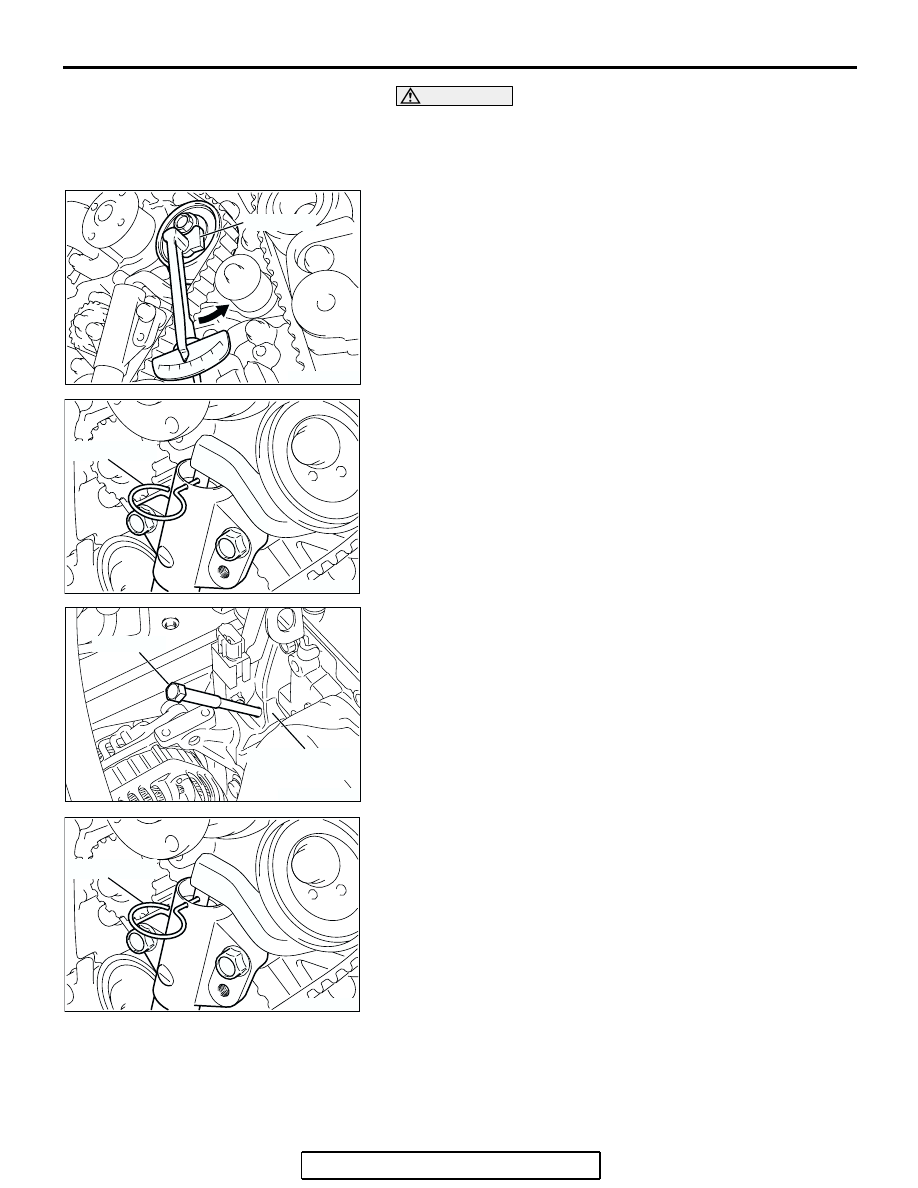

CAUTION

When tightening the mounting bolt, ensure that the timing
belt tensioner pulley does not rotate with the bolt. Allowing
it to rotate with the bolt can cause deficient tension of  the
belt.
6. With special tool MD998767 and torque wrench, apply

tension torque [3.5 N

⋅m (31 in-lb)] to the valve timing belt,

and tighten the timing belt tensioner pulley mounting bolt to
the specified torque.

Tightening torque: 48

± 5 N⋅m (36 ± 3 ft-lb)

7. Remove wire or pin inserted to timing belt tensioner

adjuster.

8. Remove special tool MD998738, and install the rubber plug

to the timing belt under cover.

9. Rotate crankshaft clockwise two turns, and leave it for about

15 minutes.

10.Insert wire or pin removed in Step 7 again, and ensure that it

can be pulled out with a light load. When wire or pin can be
lightly removed, appropriate tension is applied on timing
belt. In this case, remove wire or pin.

AC301859

MD998767

AB

AC301857AB

WIRE OR PIN

AC301452AB

MD998738

TIMING BELT
UNDER COVER

AC301857AB

WIRE OR PIN

TIMING BELT

TSB Revision

ENGINE MECHANICAL <2.4L ENGINE>

11A-63

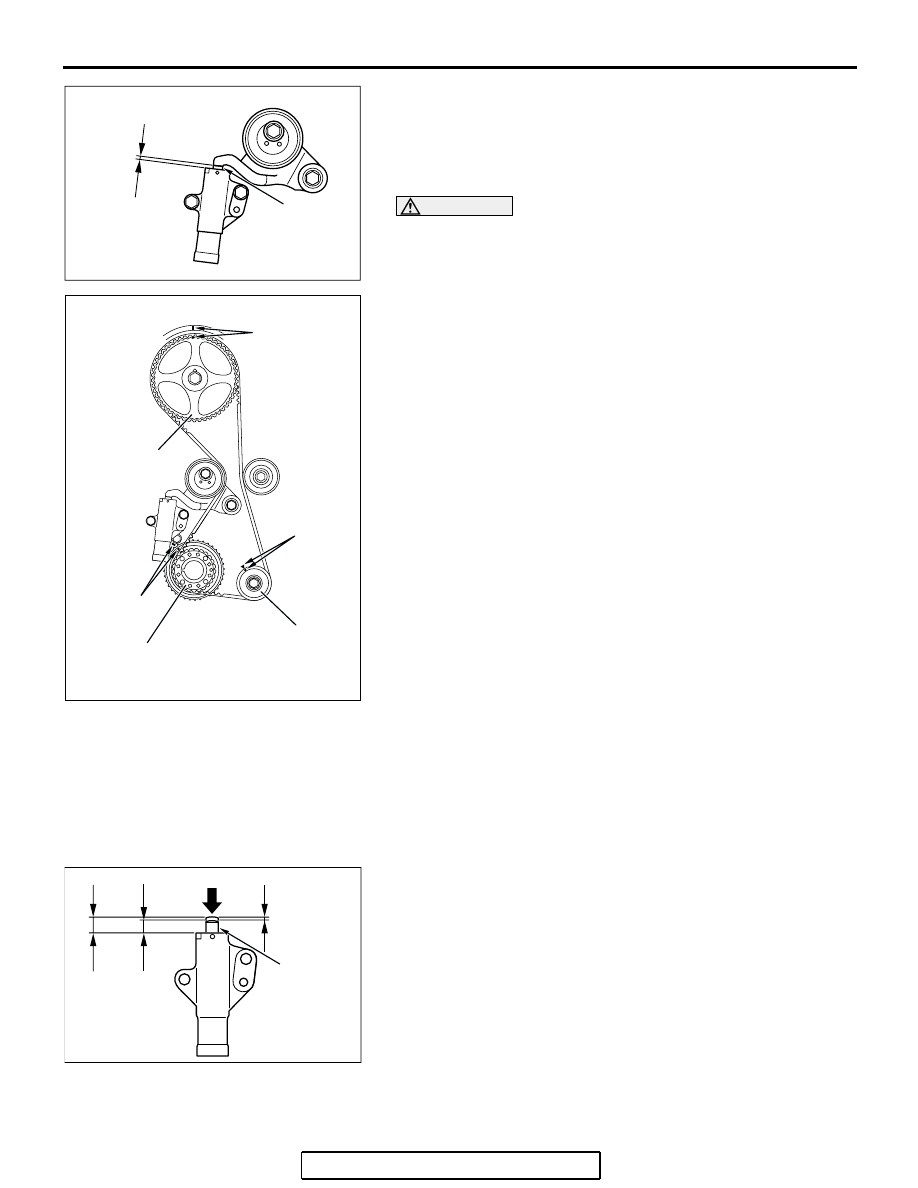

Also the projection of timing belt tensioner adjuster rod (A)

is within the standard value, appropriate tension is applied.

Standard value (A): 3.8

− 4.5 mm (0.15 − 0.17 inch)

11.If wire or pin cannot be easily pulled out, repeat Step 1

through Step 9 to reach proper valve timing belt tension.

CAUTION

Always check the tightening torque of the crank shaft pul-
ley center bolt when turning the crank shaft pulley center
bolt counterclockwise. Re-tighten if it is loose.

12.Check again that the timing marks on sprockets are aligned.

INSPECTION

M1112004400426

TIMING BELT  TENSIONER ADJUSTER  CHECK

1. Check for oil leak from seal, and replace it if leak is detected.
2. Check for wear or damage at the top of the rod. Replace it, if

required.

3. Hold the timing belt tensioner adjuster by hand, and press

top end of the rod onto the metal (e.g. cylinder block) under
a pressure of 98

− 196 N (22 − 44 pounds) to measure the

movement of the rod.

Standard value: Within 1 mm (0.039 inch)

A: Length when it is free (not pressed)
B: Length when it is pressed
A

− B: Movement

4. If the measured value is out of the standard value, replace

the timing belt tensioner adjuster.

AC301375

AB

ROD

A

AC301866

AB

TIMING MARK

CAMSHAFT
SPROCKET

CRANKSHAFT
CAMSHAFT
DRIVE SPROCKET

ENGINE
OIL PUMP
SPROCKET

TIMING
MARK

TIMING
MARK

AC301376

AB

MOVEMENT

A

B

ROD

98 – 196 N (22 – 44 lb)
