RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-156

STEP 7. Check radio, CD player and CD changer connector
C-116 and audio amplifier connector C-114 for loose,
corroded or damaged terminals, or terminals pushed back
in the connector.
Q: Are radio, CD player and CD changer connector C-116

and audio amplifier connector C-114 in good condition?
YES : Go to Step 8.
NO :  Repair or replace the component(s). Refer to GROUP

00E, Harness Connector Inspection

P.00E-2

. The

door speaker (LH) should sound.

STEP 8. Check the wiring harness between CD player and
CD changer connector C-116 (terminals 21, 24, 23, 31, 30
and 22) and audio amplifier connector C-114 (terminals 22,
23, 30, 24 and 31).
Q:  Do the speakers sound normally?

YES : The procedure is complete.
NO :  Repair or replace the audio amplifier.

AC305234

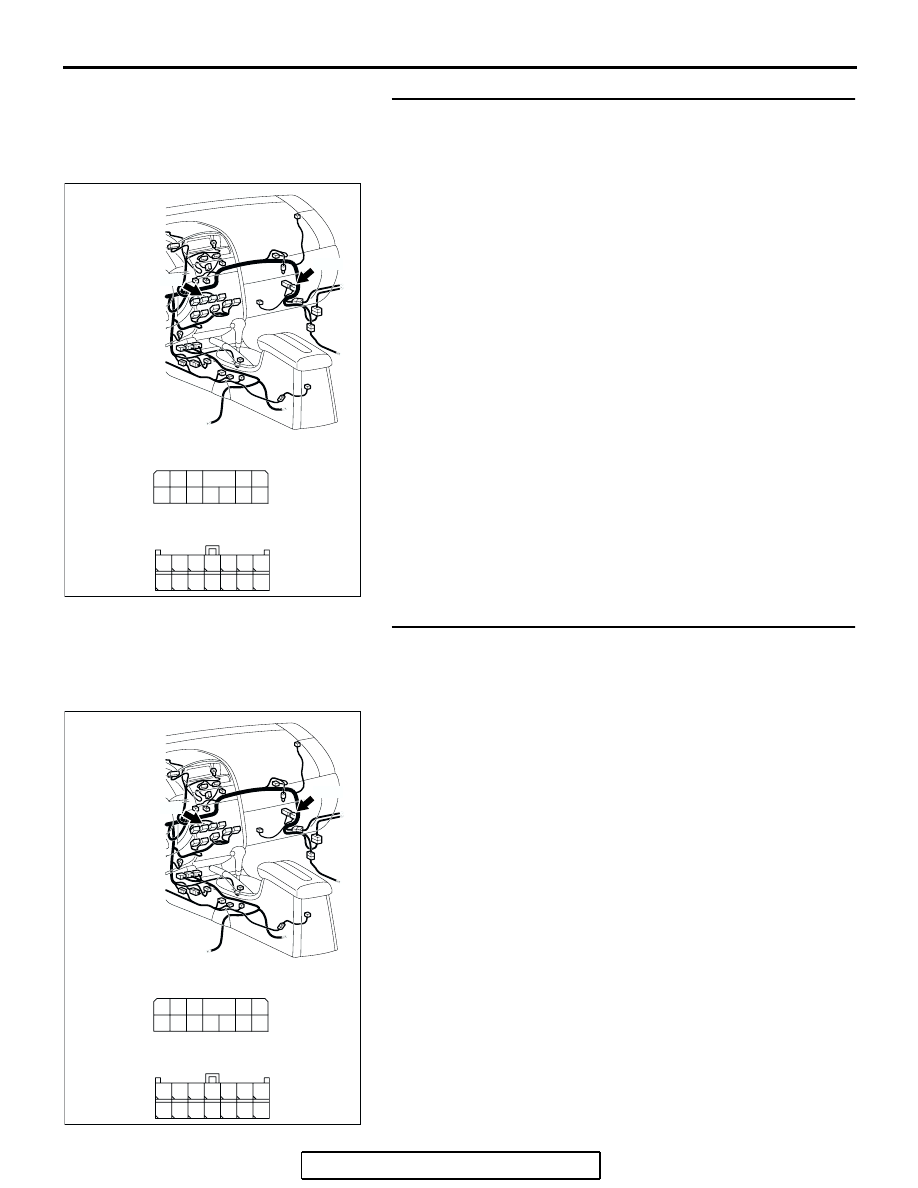

CONNECTORS: C-114, C-116

C-114

C-116

HARNESS SIDE

C-114

HARNESS SIDE

C-116

21

22

23

24

25

26

27

28

29

30

31

32

21

22

23

24

25

26

27

28

29

30

31

32

33

34

AV

AC305234

CONNECTORS: C-114, C-116

C-114

C-116

HARNESS SIDE

C-114

HARNESS SIDE

C-116

21

22

23

24

25

26

27

28

29

30

31

32

21

22

23

24

25

26

27

28

29

30

31

32

33

34

AV

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-157

INSPECTION PROCEDURE 6: No Sound from One Speaker. <Vehicles without audio amplifier>

TWEETER
(RH)

RADIO AND CD PLAYER

REAR
SPEAKER (LH)

REAR
SPEAKER (RH)

FRONT DOOR
SPEAKER (RH)

FRONT DOOR
SPEAKER (LH)

TWEETER
(LH)

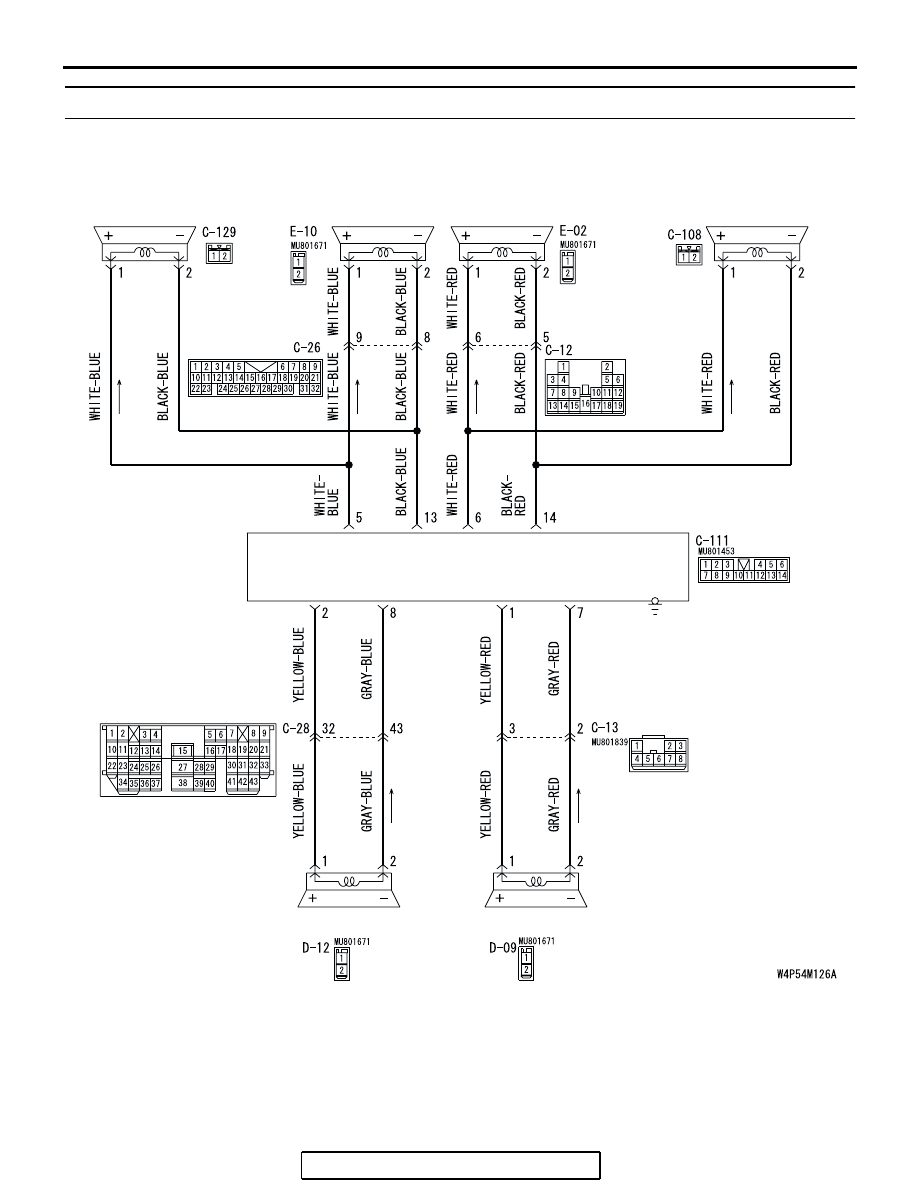

Speaker System Circuit <Vehicles without Audio Amplifier>

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-158

.

CIRCUIT OPERATION

The speakers sound according to audio signal output
from the radio and CD player.

.

TECHNICAL DESCRIPTION (COMMENT)

The cause is probably a faulty speaker circuit sys-
tem.

.

TROUBLESHOOTING HINTS

• Malfunction of the speaker.

• Damaged wiring harness or connector.

• Malfunction of the radio and CD player.

AC305233 CF

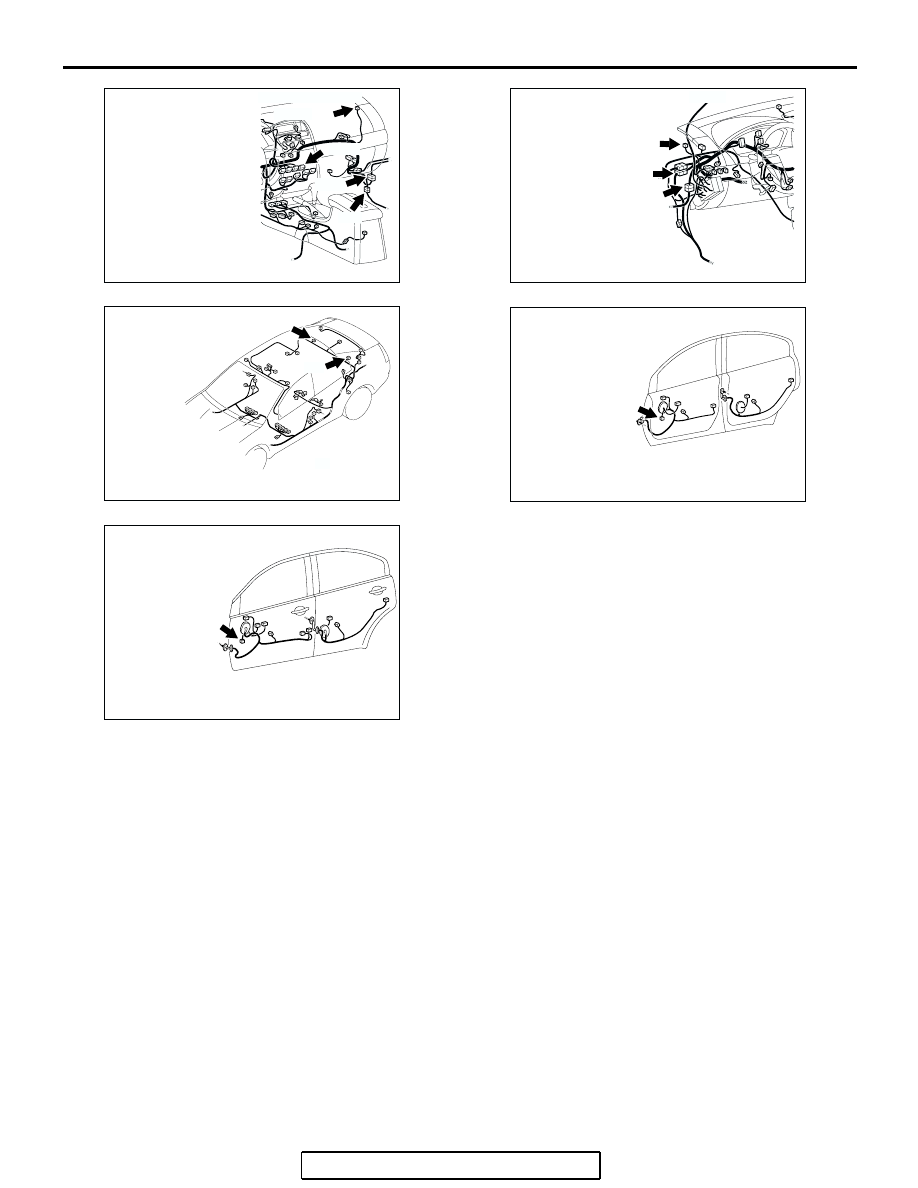

CONNECTORS: C-12, C-13, C-108, C-111

C-12

C-13

C-108 (B)

C-111

AC305231CY

CONNECTORS: C-26, C-28, C-129

C-26

C-28

C-129 (B)

AC305268

D-09

D-12

AT

CONNECTORS: D-09, D-12

AC305333

AM

CONNECTOR: E-02

AC305262

CONNECTOR: E-10

AP

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-159

DIAGNOSIS

STEP 1. Check which speaker has no sound on the
vehicles with audio amplifier.
Determine which speaker does not sound.
Q:  Which speaker does not sound?

Tweeter (LH) : Go to Step 2.
Tweeter (RH) : Go to Step 5.
Front door speaker (LH) : Go to Step 8.
Front door speaker (RH) : Go to Step 11.
Rear speaker (LH) : Go to Step 14.
Rear speaker (RH) : Go to Step 17.

STEP 2. Check the tweeter (LH).
(1) Remove the tweeter (LH). Refer to

P.54A-209

.

(2) Check that the tweeter (LH) generates noise when a

five-volt voltage is applied on the tweeter (LH) terminal.

Q: Is the tweeter (LH) generating noise?

YES : Go to Step 3.
NO :  Replace the tweeter (LH). The tweeter (LH) should

sound.

STEP 3. Check tweeter (LH) connector C-129 and radio and
CD player connector C-111 for loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Q: Are harness connectors C-129 and C-111 in good

condition?
YES : Go to Step 4.
NO :  Repair or replace the component(s). Refer to GROUP

00E, Harness Connector Inspection

P.00E-2

. The

tweeter (LH) should sound.

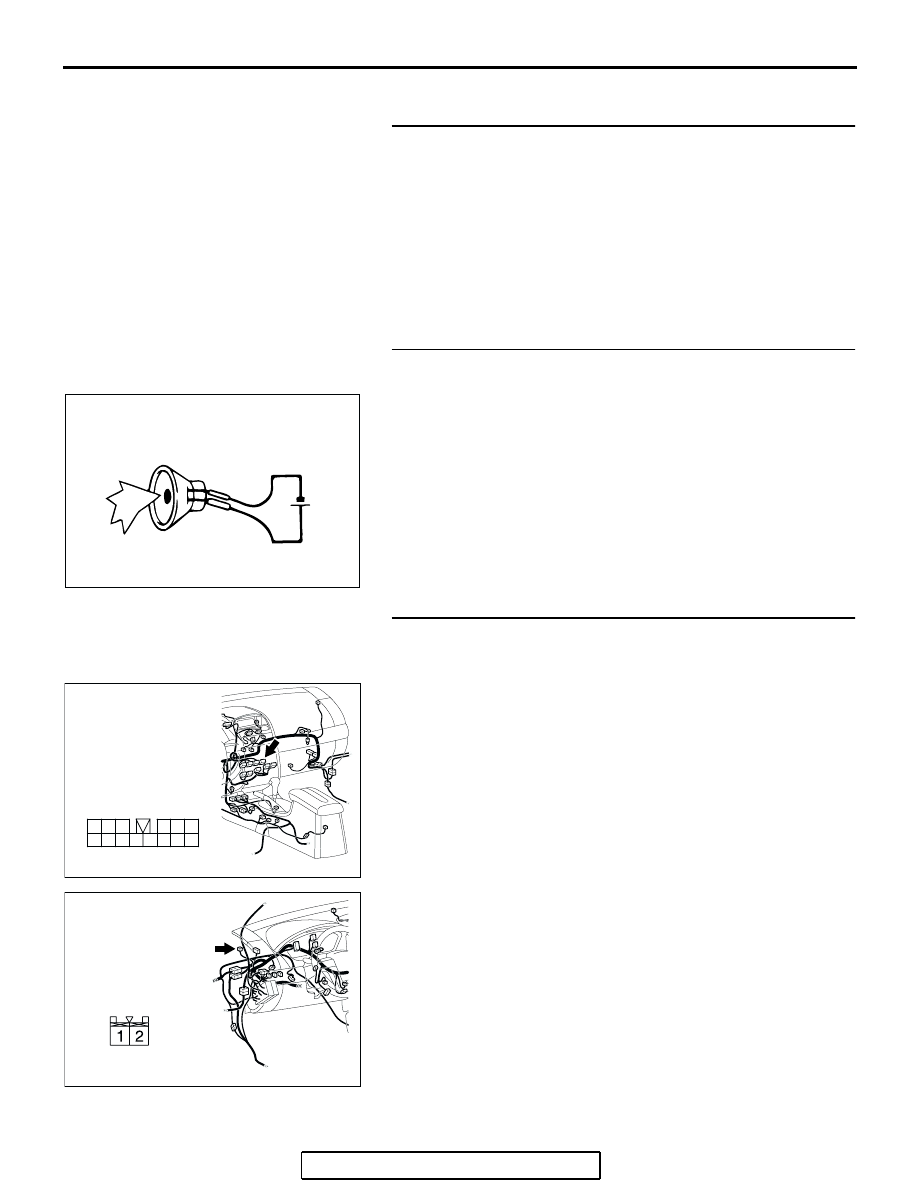

ACX01868AB

5V

AC305233

HARNESS SIDE

3
9

4

12

14

6

13

5

1110

8

2

7

1

BY

CONNECTOR: C-111

AC305231CX

CONNECTOR: C-129

C-129 (B)

HARNESS SIDE
