IGNITION SWITCH

TSB Revision

CHASSIS ELECTRICAL

54A-8

• Using scan tool MB991958 (MUT-III Sub Assem-

bly) (Refer to

P.54A-37

).

• By operating two ignition keys that have been

already registered (Refer to

P.54A-37

).

.

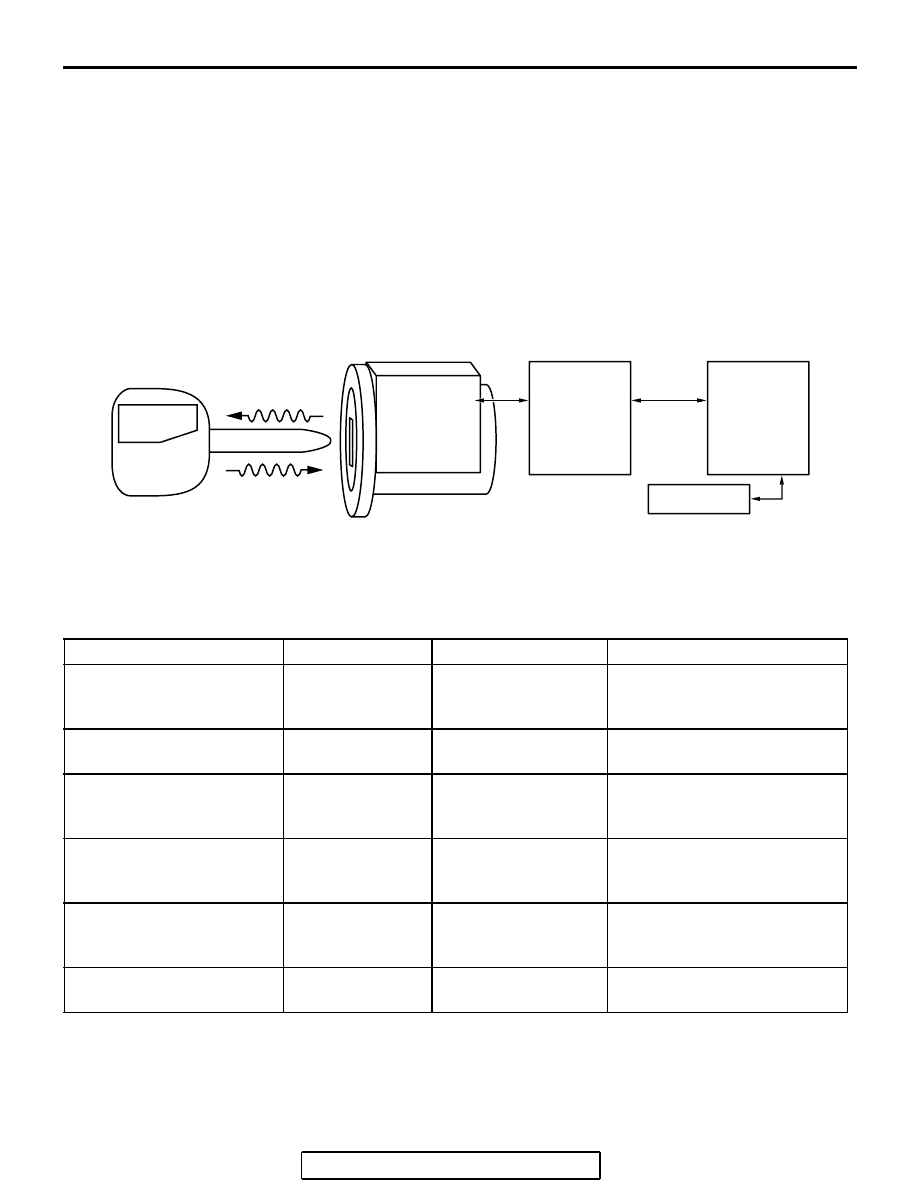

OPERATION

1. When the ignition switch is turned to "ON"

position, the PCM sends a requirement for the
encrypted code to the immobilizer-ECU (at this
time, the engine is remobilized).

2. When the immobilizer-ECU receives the

requirement from the PCM, the immobilizer-ECU
supplies power to the transponder inside the
ignition key via the antenna. The energized
transponder sends the encrypted code back to the
immobilizer-ECU via the antenna.

3. The immobilizer-ECU judges the encrypted code

with its code logic in itself. If they are identical, the
immobilizer-ECU sends the encrypted code to the
PCM.

4. If the PCM cannot receive the encrypted code, the

engine will be immobilized.

CAUTION WHEN REPLACING IMMOBILIZER SYSTEM RELATED PARTS
To replace immobilizer system related parts, refer to the table below. When the ignition key is re-registered
with scan tool MB991958, the originally registered ignition key registration information will be lost.

AC306415AB

TRANS-
PONDER

POWER
(WIRELESS)

ENCRYPTED
CODE (WIRELESS)

MUT-III

POWERTRAIN
CONTROL
MODULE

CONTROL
SIGNAL

IGNITION
KEY RING
ANTENNA

IMMOBILIZER-
ECU

ITEMS

PCM

IMMOBILIZER-ECU

IGNITION KEY

When replacing PCM

-

Replacement is not
required

Replacement is not required.
All ignition keys re-registration
are required.

When rewriting PCM

-

Replacement is not
required

Replacement is not required.
Re-registration is not required.

When replacing
immobilizer-ECU

Replacement not
required

-

Replacement is not required.
All ignition keys re-registration
are required.

When adding ignition keys
newly (if registered ignition
keys are not lost)

Replacement not
required

Replacement is not
required

Register only additional ignition
keys to be registered.

When adding ignition key
newly (if registered ignition
keys are lost)

Replacement not
required

Replacement is not
required

Register ignition key to be
added and re-register all other
ignition keys.

When ignition key is lost

Replacement not
required

Replacement is not
required

Re-register all other ignition
keys except the lost one.

IGNITION SWITCH

TSB Revision

CHASSIS ELECTRICAL

54A-9

IGNITION KEY REMINDER TONE ALARM
AND DOOR LOCK PREVENTION FUNCTION
DIAGNOSIS

M1543000701046

The Ignition key reminder tone alarms and door lock
prevention function are controlled by the Simplified
Wiring System (SWS). For troubleshooting, refer to
GROUP 54B, SWS Diagnosis

P.54B-59

.

IMMOBILIZER SYSTEM DIAGNOSIS

INTRODUCTION TO IMMOBILIZER SYSTEM
DIAGNOSIS

M1543009901326

CAUTION

The encrypted code should always be re-regis-
tered when replacing the immobilizer-ECU.
The immobilizer system consists of the immobi-
lizer-ECU, PCM, ignition key and ignition key ring
antenna. If the engine cannot be started by using a
registered ignition key, one of these components
may be defective. If the immobilizer system has
immobilized the engine, MFI system DTC P0513 will
be output. In this case, observe the immobilizer sys-
tem troubleshooting.

IMMOBILIZER SYSTEM DIAGNOSTIC TROUBLESHOOTING STRATEGY

M1543006900841

Use the following steps to plan your diagnostic strat-
egy.
1. Gather information about the problem from the

customer.

2. Verify that the condition as described by the

customer exists.

3. Check the vehicle for any immobilizer system

DTCs.

4. If you cannot verify the condition and there are no

immobilizer system DTCs, the malfunction is
intermittent. Refer to GROUP 00, How to Use
Troubleshooting/inspection Service Points

− How

to Cope with Intermittent Malfunctions

P.00-14

.

5. If you can verify the condition but there are no

immobilizer system DTCs, or the system cannot
communicate with scan tool MB991958, refer to
Symptom Chart and find the fault

P.54A-16

.

6. If there is an immobilizer system DTC, record the

DTC, then erase it from the memory using scan
tool MB991958.

7. Recreate the immobilizer system DTC set

conditions to see if the same immobilizer system
DTC will resets.
(1) If the same immobilizer system DTC resets,

perform the appropriate diagnostic procedure.
Refer to Diagnostic Trouble Code Chart

P.54A-12

.

(2) If the same immobilizer system DTC does not

reset, the malfunction is intermittent. Refer to
GROUP 00, How to Use
Troubleshooting/inspection Service Points

−

How to Cope with Intermittent Malfunctions

P.00-14

.

IGNITION SWITCH

TSB Revision

CHASSIS ELECTRICAL

54A-10

DIAGNOSIS FUNCTION

M1543007000443

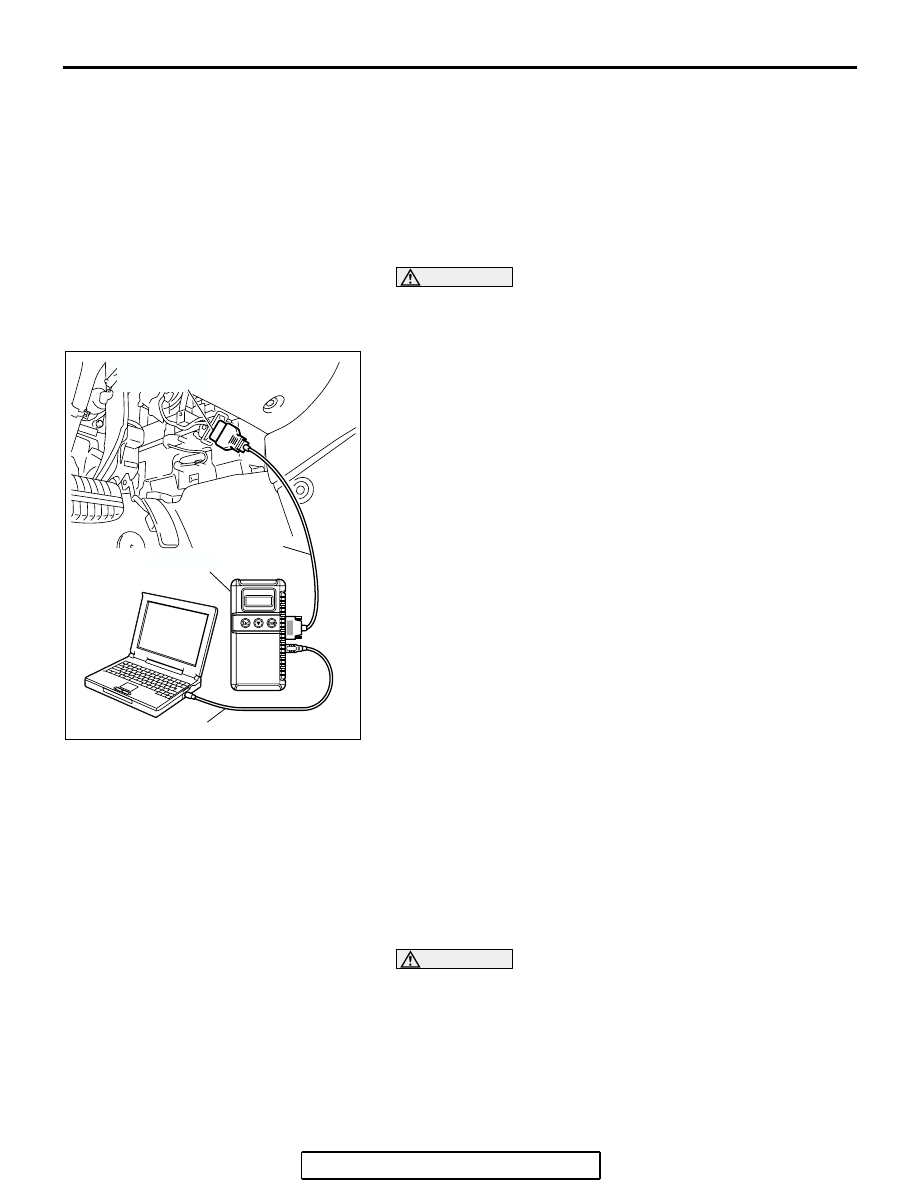

HOW TO CONNECT SCAN TOOL (MUT-III)

Required Special Tools:

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A (Vehicles with CAN

communication system)

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
1. Ensure that the ignition switch is at the "LOCK" (OFF)

position.

2. Start up the personal computer.
3. Connect special tool MB991827 to special tool MB991824

and the personal computer.

4. Connect special tool MB991910 to special tool MB991824.
5. Connect special tool MB991910 to the data link connector.
6. Turn the power switch of special tool MB991824 to the "ON"

position.
NOTE: When special tool MB991824 is energized, special
tool MB991824 indicator light will be illuminated in a green
color.

7. Start the MUT-III system on the personal computer.

NOTE: Disconnecting the scan tool MB991958 is the
reverse of the connecting sequence, making sure that the
ignition switch is at the "LOCK" (OFF) position.

HOW TO READ AND ERASE DIAGNOSTIC
TROUBLE CODES

Required Special Tools:

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A (Vehicles with CAN

communication system)

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
NOTE: If the battery voltage is low, diagnostic trouble codes will
not be set. Check the battery if scan tool MB991958 does not
display.

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827

IGNITION SWITCH

TSB Revision

CHASSIS ELECTRICAL

54A-11

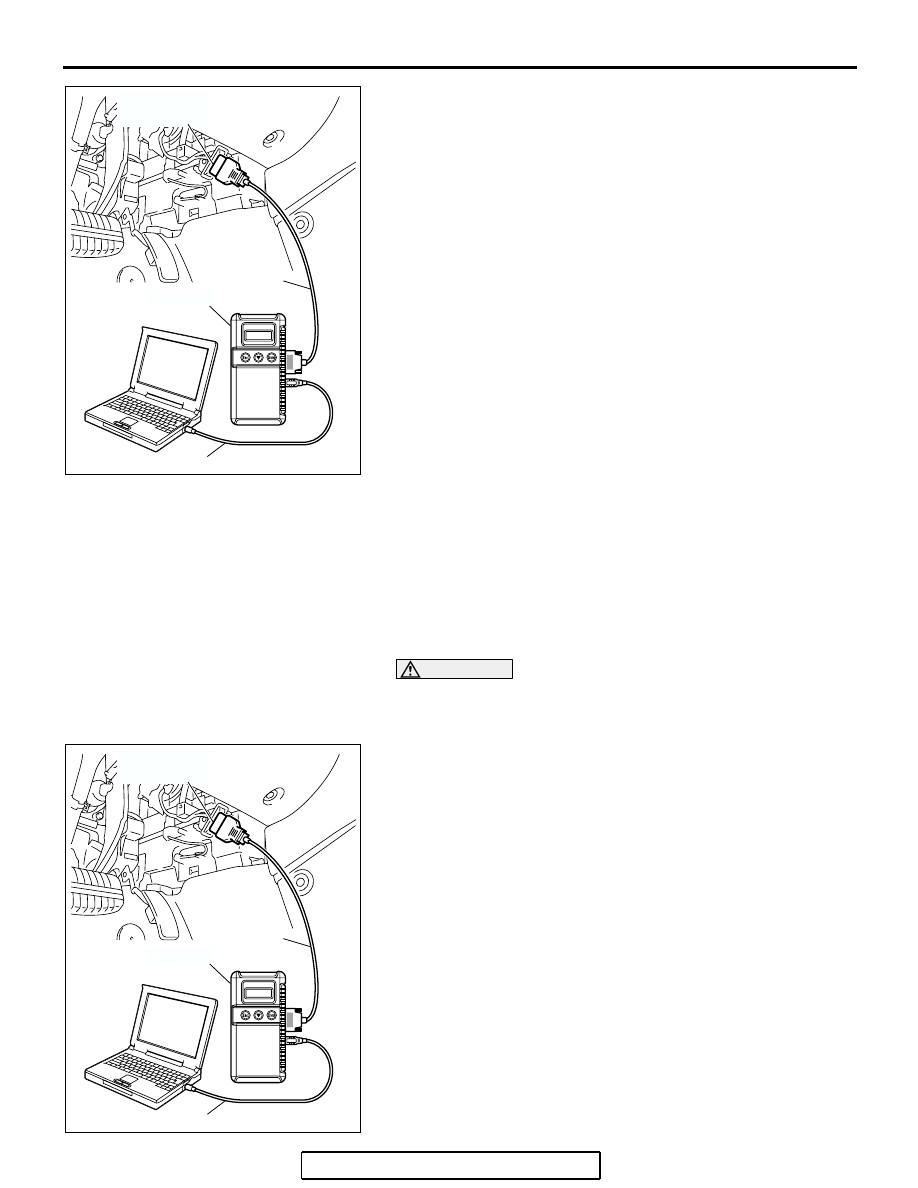

1. Connect scan tool MB991958 to the data link connector.
2. Turn the ignition switch to "ON" position.
3. Select "Interactive Diagnosis" from the start-up screen.
4. Select "System select."
5. Choose "IMMOBILIZER" from the "POWER TRAIN" tab.
6. Select "Self-diagnosis."
7. If a DTC is set, it is shown.
8. Choose "Erase DTCs" to erase the DTC.

HOW TO READ DATA LIST

Required Special Tools:

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A (Vehicles with CAN

communication system)

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.
1. Connect scan tool MB991958 to the data link connector.
2. Turn the ignition switch to "ON" position.
3. Select "Interactive Diagnosis" from the start-up screen.
4. Select "System select."
5. Choose "IMMOBILIZER" from the "POWER TRAIN" tab.
6. Select "Data List."
7. Choose an appropriate item and select the "OK" button.

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827
