INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-6

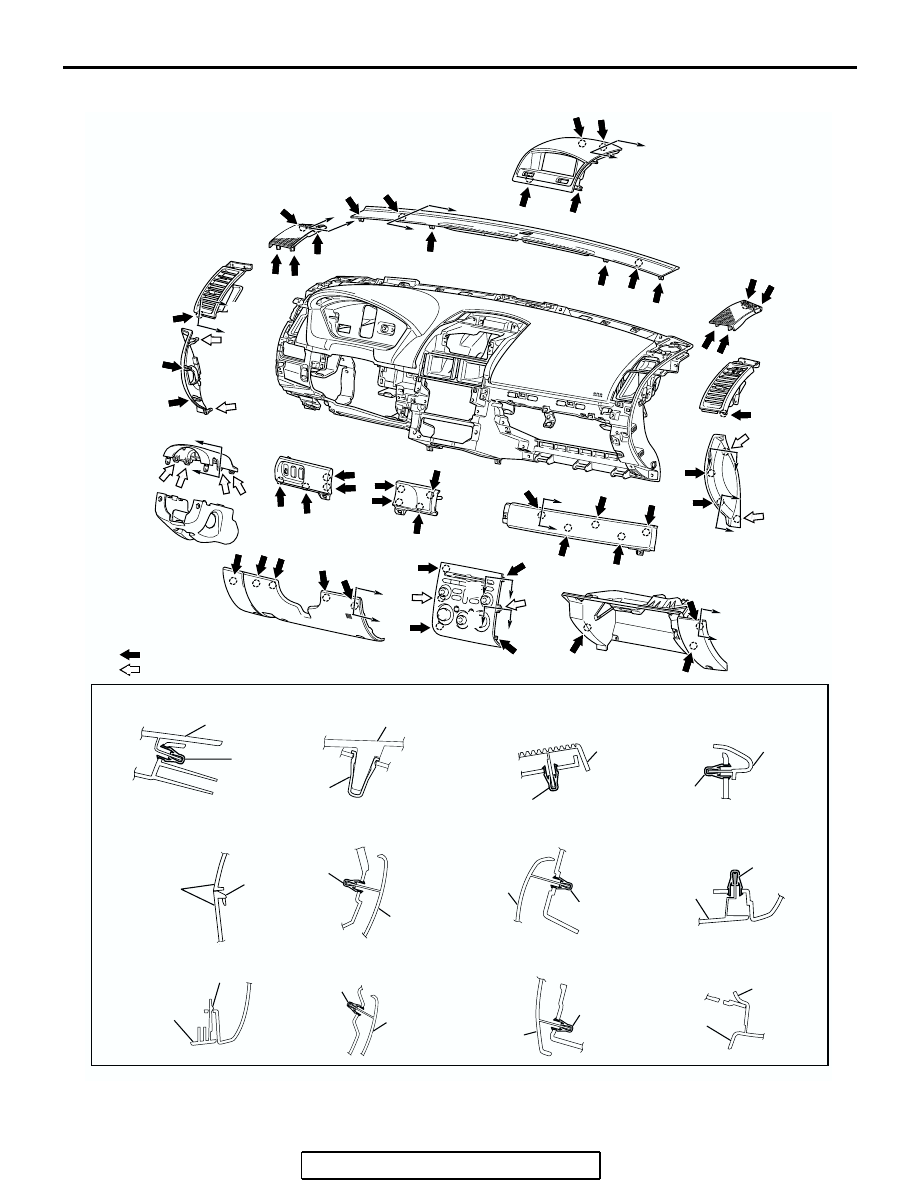

CLIP AND CLAW  POSITIONS

AC307556 AB

NOTE
(1)          : CLIP POSITION
(2)          : CLAW POSITION

SECTION A – A

SECTION E – E

SECTION F – F

SECTION G – G

SECTION H– H

SECTION K – K

SECTION L – L

SECTION J – J

SECTION I – I

SECTION B – B

SECTION C – C

SECTION D – D

A

A

C

B

B

C

D

D

E

E

F

F

H

H

I

I

G

G

J

J

K

K

L

L

CLIP

CONSOLE METER
HOOD

CLIP

INSTRUMENT PANEL
FRONT  END GARNISH

FRONT SPEAKER
GARNISH

CLIP

CLIP

INSTURMENT
PANEL SIDE
AIR OUTLET

CLIP

INSTRUMENT
CENTER PANEL
ASSEMBLY

CLIP

INSTRUMENT
PANEL GARNISH

CLIP

INSTURMENT
LOWER PANEL

STEERING
COLUMN
COVER

CLAW

INSTRUMENT
CENTER PANEL
ASSEMLBY

CLAW

CLIP

INSTRUEMTN
PANEL PARCEL
BOX

CLIP

INSTRUMENT PANLE
SIDE COVER

CLAW

INSTRUEMTN
PANEL SIDE
COVER

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-7

REMOVAL SERVICE POINT

.

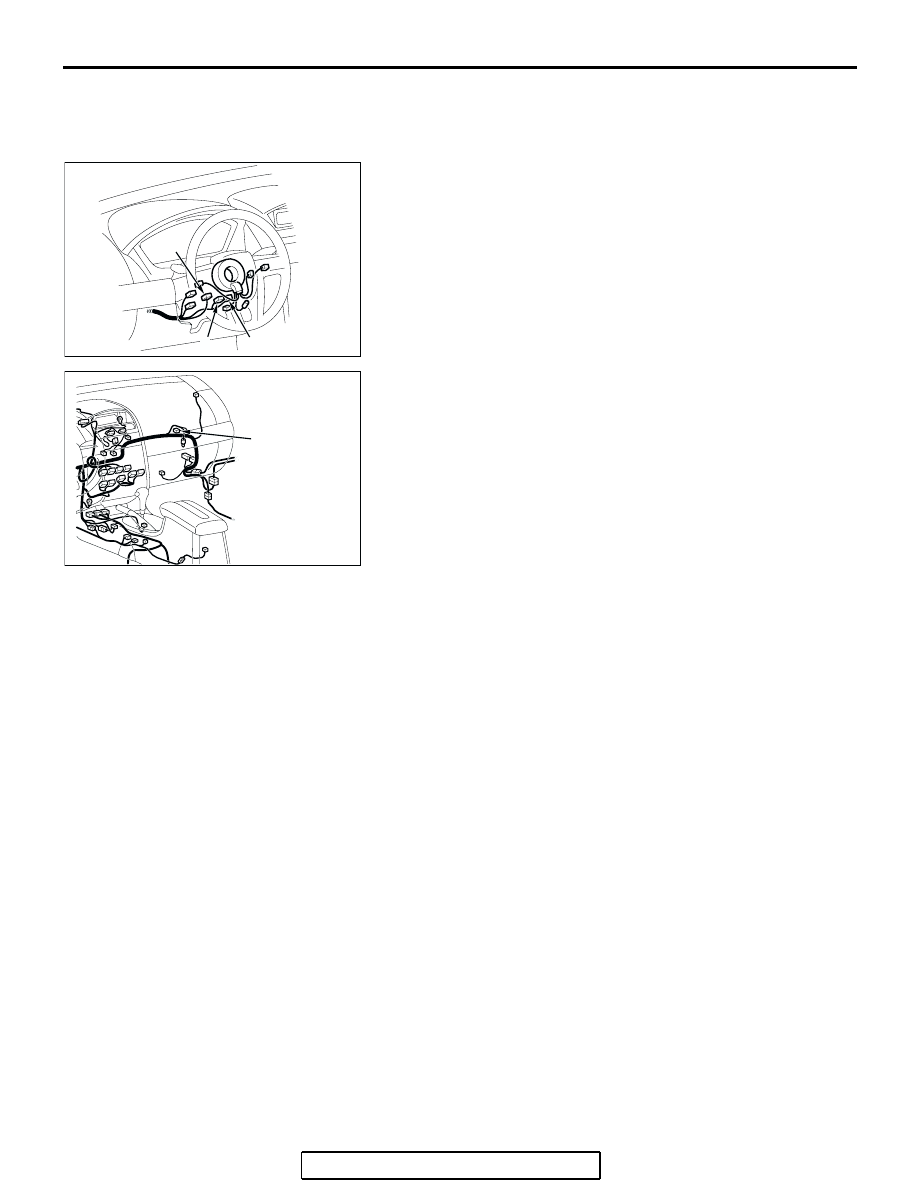

<<A>> CONNECTOR DISCONNECTION

Disconnect the connectors shown in the illustration.
1. CLOCK SPRING CONNECTOR (6)
2. CLOCK SPRING CONNECTOR (4-Y)
3. COLUMN SWITCH CONNECTOR (10)

4. AIR BAG MODULE (FRONT PASSENGER’S SIDE)

CONNECTOR (4-Y)

AC307136

1

3

AB

2

AC307135 AB

4

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-8

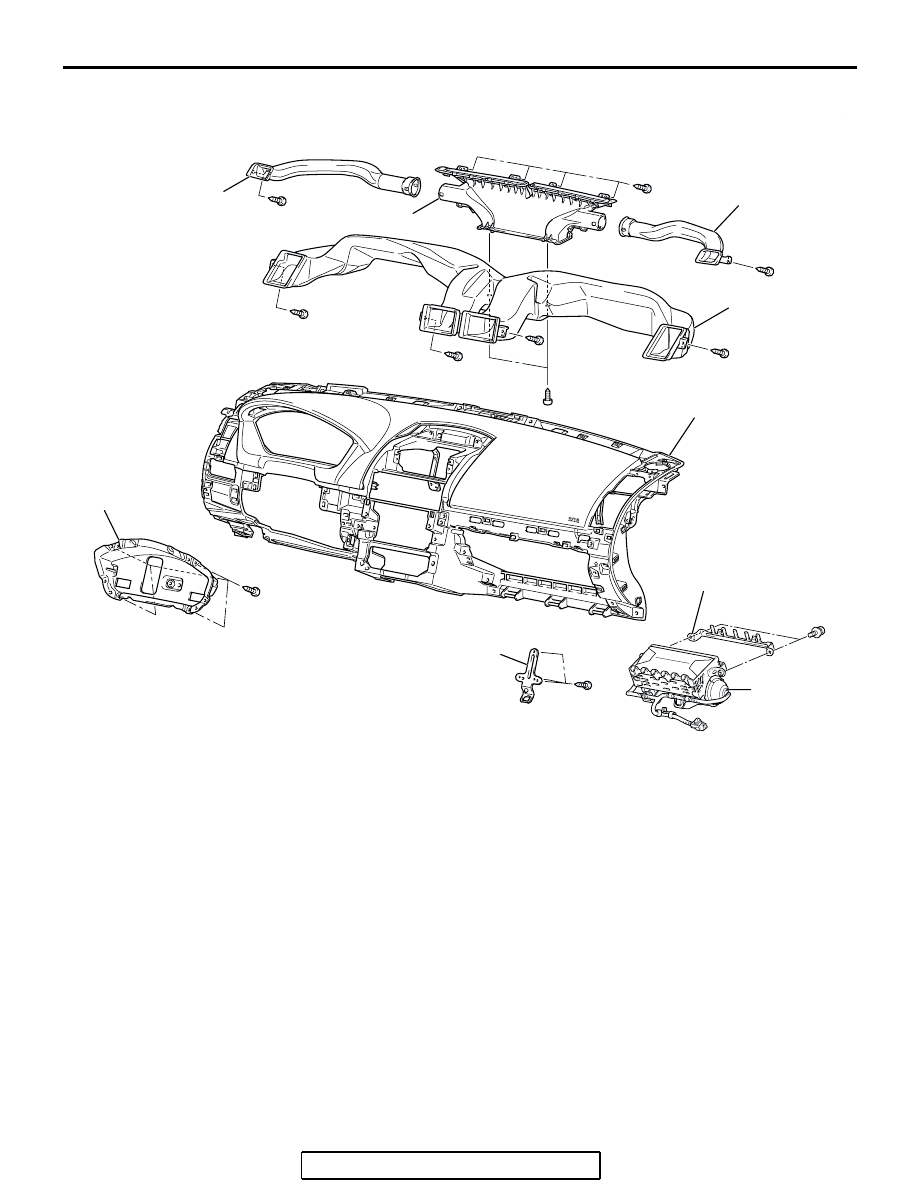

DISASSEMBLY AND ASSEMBLY

M1521001900376

AC306857 AB

2

3

7

8

1

4

5

4

6

g

b

b

b

b

b

b

b

b

b

b

DISASSEMBLY STEPS

1.

DISTRIBUTION DUCT

2.

BACKBONE BRACKET

3.

AIR BAG MODULE ASSEMBLY
(FRONT PASSENGER’S SIDE)
(REFER TO GROUP 52B, AIR
BAG MODULE(S) AND CLOCK
SPRING

P.52B-369

.)

4.

SIDE DEFROSTER DUCT

5.

DEFROSTER NOZZLE

6.

COMBINATION METER  BRACKET

7.

GLOVEBOX STRIKER

8.

INSTRUMENT PANEL

DISASSEMBLY STEPS

FLOOR CONSOLE ASSEMBLY

TSB Revision

INTERIOR

52A-9

FLOOR CONSOLE ASSEMBLY

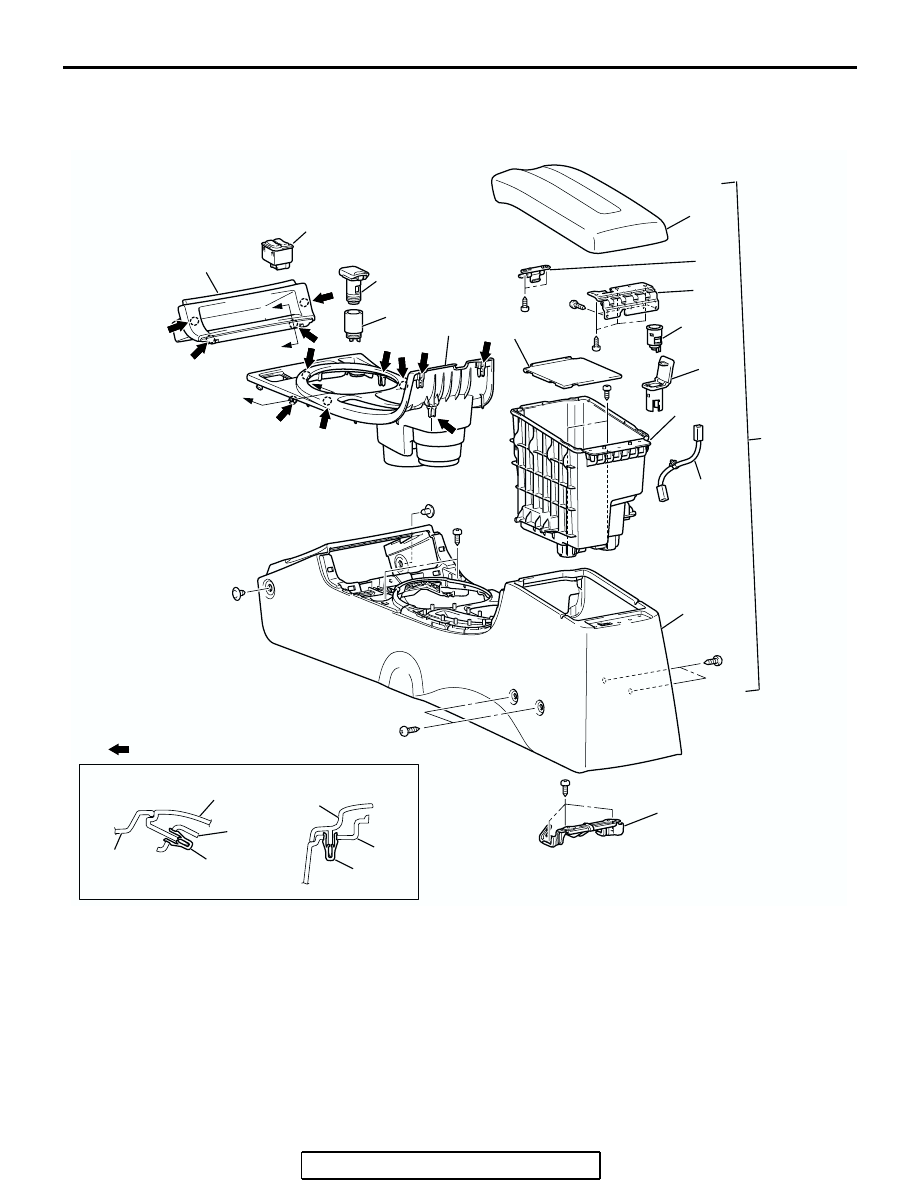

REMOVAL AND INSTALLATION

M1521002200314

AC307567

5

2

4

3

1

7

6

9

8

12

11

10

14

13

15

5

1

1

14

CLIP

FLOOR
CONSOLE

CLIP

NOTE
          : CLIP POSITION

SECTION A – A

SECTION B – B

AB

16

A

A

B

B

REMOVAL STEPS

1.

GEARSHIFT LEVER PANEL

2.

HEATED SEAT SWITCH

<VEHICLES WITH HEATED SEAT

SWITCH>

3.

ACCESSORY SOCKET (ACC)

(REFERTO GROUP 54A,

ACCESSORY SOCKET

P.54A-131

.)

4.

ACCESSORY SOCKET COVER

5.

FRONT BOX

6.

PLATE

7.

FLOOR CONSOLE  ASSEMBLY

8.

LID LOCK LEVER

9.

HINGE

10. LID
11. INNER BOX
12. ACCESSORY SOCKET (+B)

(REFERTO GROUP  54A,

ACCESSORY SOCKET

P.54A-131

.)

13. ACCESSORY SOCKET COVER
14. FLOOR CONSOLE
15. ACCESSORY SOCKET HARNESS
16. REAR BRACKET

REMOVAL STEPS (Continued)
