INPUT SIGNAL PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-496

STEP 3. Check the wiring harness between sunroof motor
assembly connector D-04 (terminal 10) and ETACS-ECU
connector C-218 (terminal 59).

NOTE: Also check intermediate connector C-27 and joint con-
nector C-03. If intermediate connector C-27 or joint connector
C-03 is damaged, repair or replace the connector as described
in GROUP 00E, Harness Connector Inspection

P.00E-2

.

Q: Is the wiring harness between sunroof motor assembly

connector D-04 (terminal 10) and ETACS-ECU connector
C-218 (terminal 59) in good condition?
YES : Go to Step 4.
NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. If the sunroof
operates normally, a correct signal is sent from the
sunroof switch.

AC305413AN

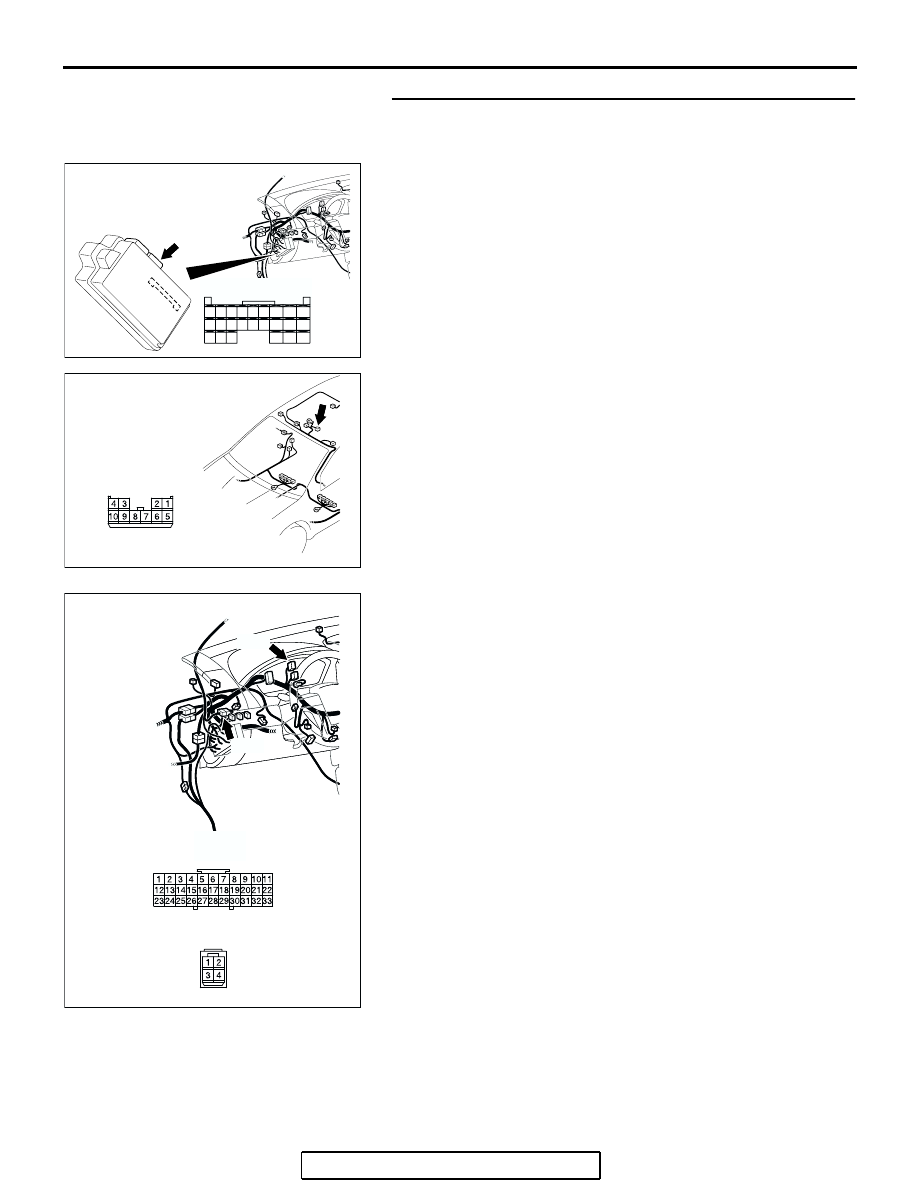

CONNECTOR: C-218

JUNCTION BLOCK
(REAR VIEW)

C-218 (GR)

HARNESS SIDE

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

AC400530

AI

CONNECTOR: D-04

HARNESS SIDE

AC305232

AC305232

CONNECTORS: C-03, C-27

AI

C-03

C-27

C-27

C-03 HARNESS SIDE

INPUT SIGNAL PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-497

STEP 4. Replace the sunroof motor assembly.
(1) Replace the sunroof motor assembly.
(2) If the sunroof operates normally, a correct signal is sent

from the sunroof switch.

Q: Does the ETACS-ECU receive correct signals from the

sunroof switch?
YES : No action is necessary and testing is complete.
NO :  Replace the ETACS-ECU. If the sunroof operates

normally, a correct signal is sent from the sunroof
switch.

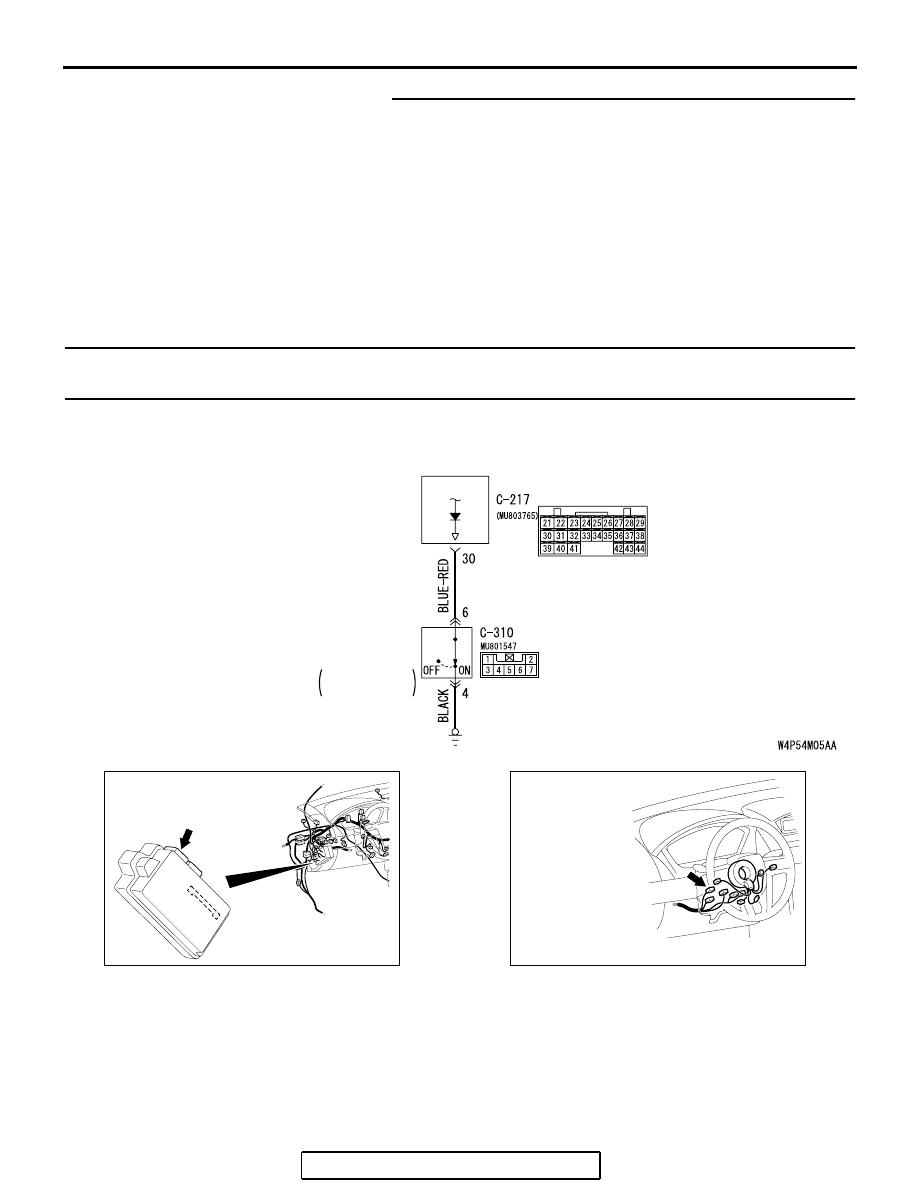

INSPECTION PROCEDURE N-1: ETACS-ECU does not receive any signal from the key reminder
switch.

.

CIRCUIT OPERATION

The ETACS-ECU operates the following functions or
systems according to signal from the key reminder
switch:

• Ignition key reminder tone alarm function

• Forgotten key reminder

• Keyless entry system

• Timed locking mechanism

• Dome light dimming function

• Ignition key hole illumination light

.

KEY
REMINDER
SWITCH

ETACS-ECU

WHEN KEY
IS REMOVED

Key Reminder Switch Input Circuit

AC305413

CONNECTOR: C-217

AK

JUNCTION BLOCK

(REAR VIEW)

AC305235

CONNECTOR: C-310

AD

INPUT SIGNAL PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-498

TECHNICAL DESCRIPTION (COMMENT)

If the signal is not normal, the functions or systems
described in "CIRCUIT OPERATION" do not work
normally.

.

TROUBLESHOOTING HINTS

• The key reminder switch may be defective

• The wiring harness or connectors may have

loose, corroded, or damaged terminals, or termi-
nals pushed back in the connector

• The ETACS-ECU may be defective

DIAGNOSIS

Required Special Tool:

• MB991223: Harness Set

STEP 1. Check key reminder switch connector C-310 for
loose, corroded or damaged terminals, or terminals
pushed back in the connector.
Q: Is key reminder switch connector C-310 in good

condition?
YES : Go to Step 2.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. If the functions described in "CIRCUIT

OPERATION" work normally, the input signal from the
key reminder switch should be normal.

STEP 2. Check the key reminder switch.
Disconnect key reminder switch connector C-310. Then check
continuity between terminals.

Q: Is the key reminder switch in good condition?

YES : Go to Step 3.
NO :  Replace the key reminder switch. If the functions

described in "CIRCUIT OPERATION" work normally,
the input signal from the key reminder switch should
be normal.

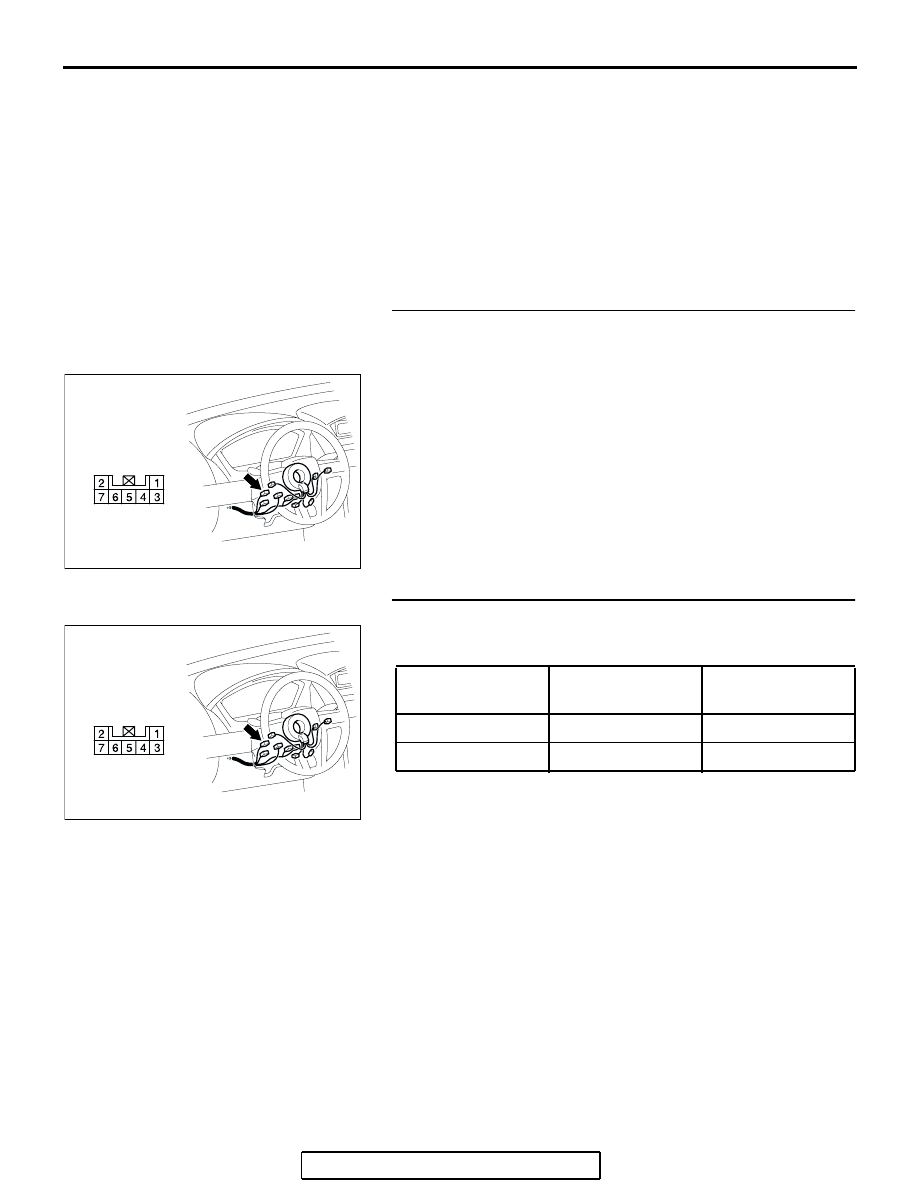

AC305235AF

CONNECTOR: C-310

HARNESS SIDE

IGNITION KEY

TESTER
CONNECTION

SPECIFIED
CONDITION

Removed

4

− 6

Open circuit

Inserted

4

− 6

Less than 2 ohms

AC305235AF

CONNECTOR: C-310

HARNESS SIDE

INPUT SIGNAL PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-499

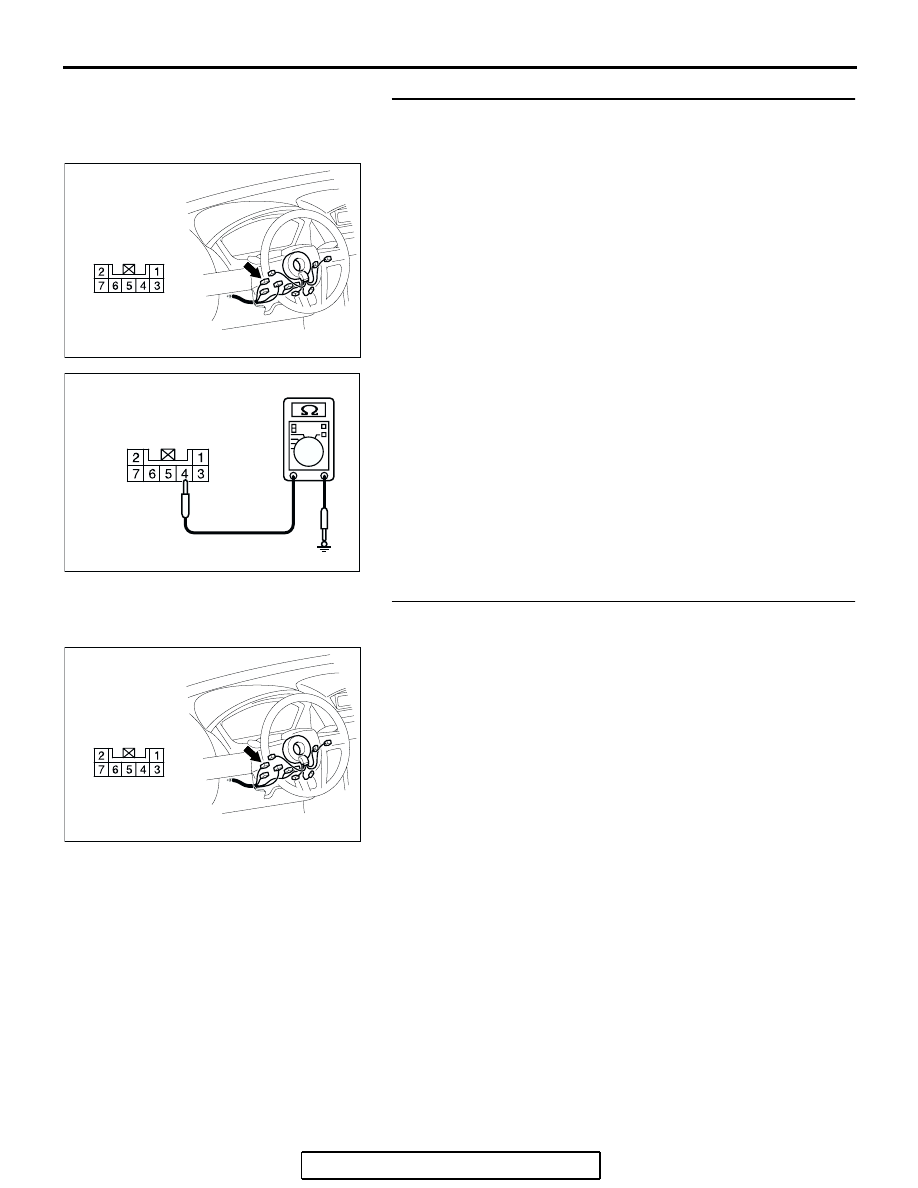

STEP 3. Check the ground circuit to the key reminder
switch. Measure the resistance at key reminder switch
connector C-310.
(1) Disconnect key reminder switch connector C-310 and

measure the resistance available at the wiring harness side
of the connector.

(2) Measure the resistance value between terminal 4 and

ground.

• The resistance should be 2 ohms or less.

Q: Is the measured resistance 2 ohms or less?

YES : Go to Step 5.
NO :  Go to Step 4.

STEP 4. Check the wiring harness between key reminder
switch connector C-310 (terminal 4) and ground.
Q: Is the wiring harness between key reminder switch

connector C-310 (terminal 4) and ground in good
condition?
YES : No action is necessary and testing is complete.
NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. If the
functions described in "CIRCUIT OPERATION" work
normally, the input signal from the key reminder
switch should be normal.

AC305235AF

CONNECTOR: C-310

HARNESS SIDE

AC209364GZ

CONNECTOR C-310
(HARNESS SIDE)

AC305235AF

CONNECTOR: C-310

HARNESS SIDE
