SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-332

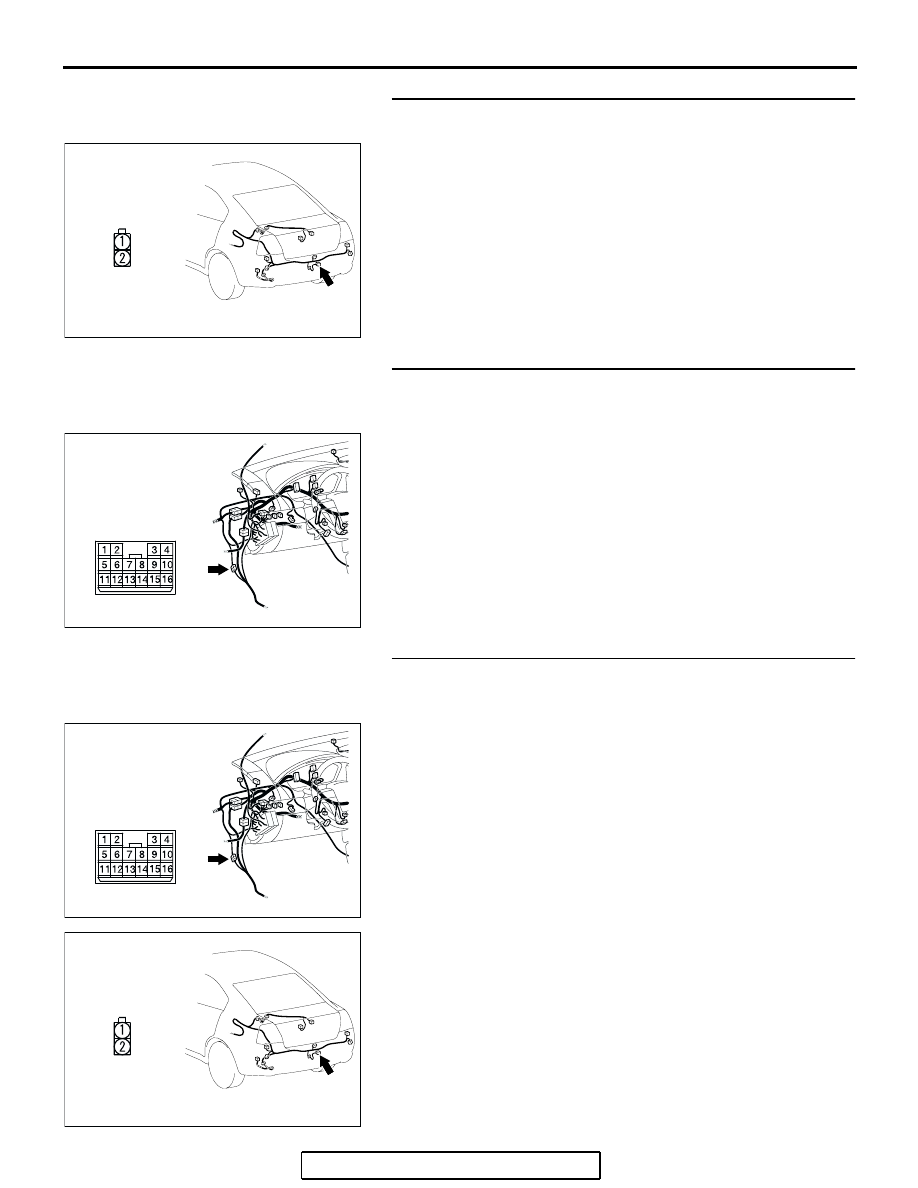

STEP 34. Check the wiring harness between license plate
light connector F-06 (terminal 2) and ground.
Q: Is the wiring harness between license plate light

connector F-06 (terminal 2) and ground in good
condition?
YES : Replace the license plate light socket. Verify that the

license plate light illuminate normally.

NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the license plate light illuminate normally.

STEP 35. Check intermediate connector C-25 for loose,
corroded or damaged terminals, or terminals pushed back
in the connector.
Q: Is intermediate connector C-25 in good condition?

YES : Go to Step 36.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Check that the license plate light illuminate

normally.

STEP 36. Check the wiring harness between license plate
light connector F-06 (terminal 1) and intermediate
connector C-25 (terminal 10).
Q: Is the wiring harness between license plate light

connector F-06 (terminal 1) and intermediate connector
C-25 (terminal 10) in good condition?
YES : Replace the license plate light socket. Verify that the

license plate light illuminate normally.

NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the license plate light illuminate normally.

AC305260

HARNESS SIDE

CONNECTOR: F-06

AJ

AC305231

CONNECTOR: C-25

BQ

AC305231

CONNECTOR: C-25

BQ

AC305260

HARNESS SIDE

CONNECTOR: F-06

AJ

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-333

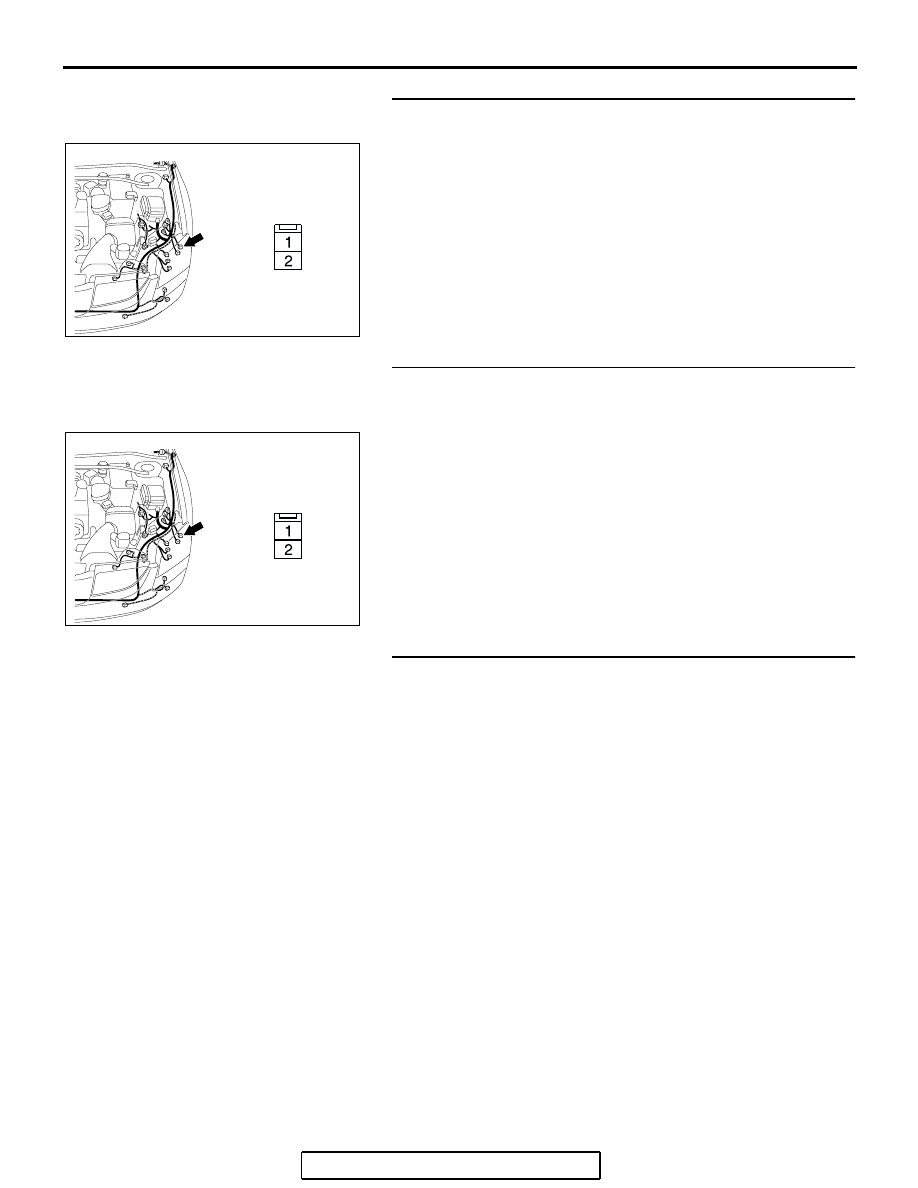

STEP 37. Check the wiring harness between front side
marker light (LH) connector A-17 (terminal 2) and ground.
Q: Is the wiring harness between front side marker light

(LH) connector A-17 (terminal 2) and ground in good
condition?
YES : Replace the side marker light socket. Verify that the

side marker light illuminate normally.

NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the side marker light illuminate normally.

STEP 38. Check front side marker light (LH) connector
A-17 for loose, corroded or damaged terminals, or
terminals pushed back in the connector.
Q: Is front side marker light (LH) connector A-17 in good

condition?
YES : Go to Step 39.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Check that the front side marker light (LH)

illuminates normally.

STEP 39. Check the front side marker light bulb (LH).
(1) Remove the front side marker light bulb (LH).
(2) Verify that the front side marker light bulb (LH) is not

damaged or burned out.

Q: Is the front side marker light bulb (LH) in good

condition?
YES : Go to Step 40.
NO :  Replace the front side marker light bulb (LH). Verify

that the front side marker light (LH) illuminates
normally.

AC400526

HARNESS SIDE

AN

CONNECTOR: A-17

AC400526

HARNESS SIDE

AN

CONNECTOR: A-17

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-334

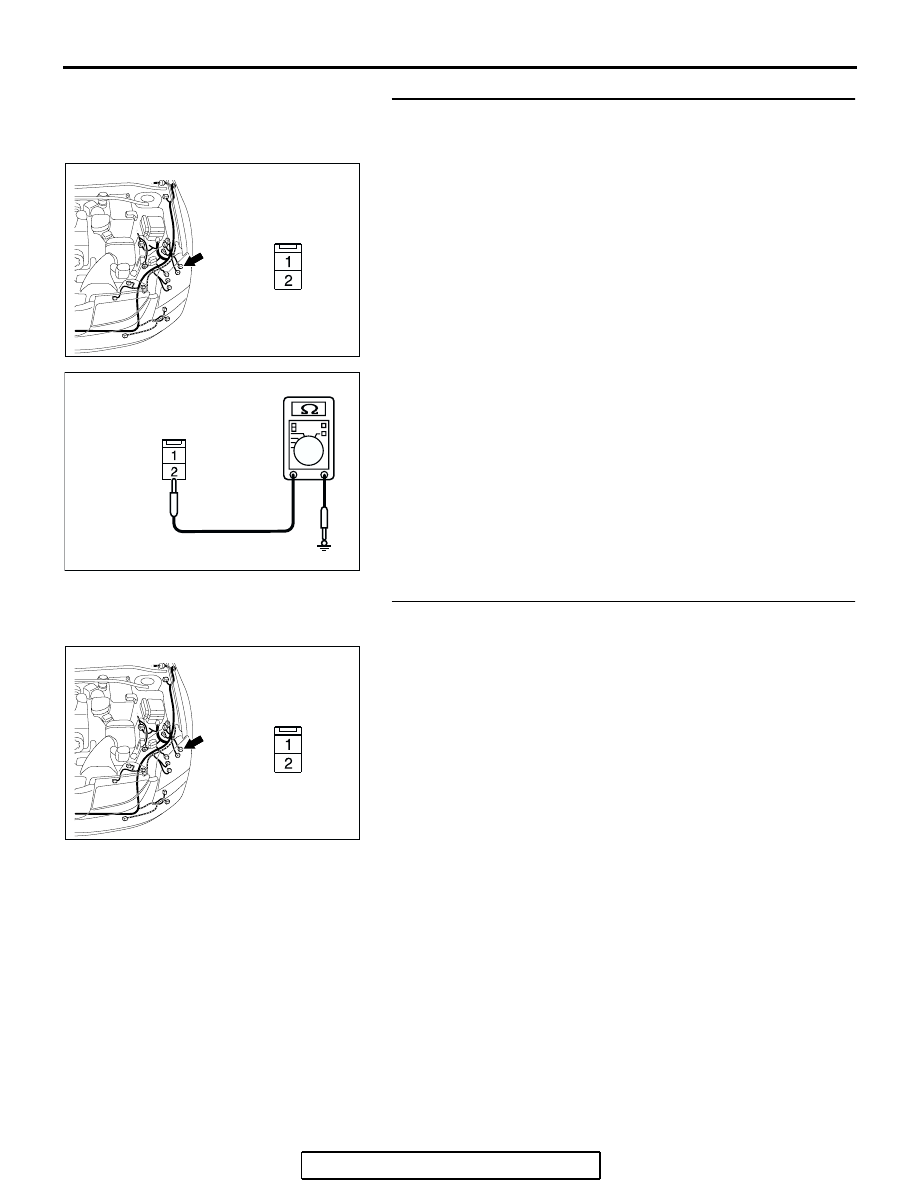

STEP 40. Check the ground circuit to the front side marker
light (LH). Measure the resistance at front side marker light
(LH) connector A-17.
(1) Disconnect front side marker light (LH) connector A-17 and

measure the resistance available at the wiring harness side
of the connector.

(2) Measure the resistance value between terminal 2 and

ground.

• The resistance should be 2 ohms or less.

Q: Is the measured resistance 2 ohms or less?

YES : Go to Step 42.
NO :  Go to Step 41.

STEP 41. Check the wiring harness between front side
marker light (LH) connector A-17 (terminal 2) and ground.
Q: Is the wiring harness between front side marker light

(LH) connector A-17 (terminal 2) and ground in good
condition?
YES : Replace the front combination light socket (LH). Verify

that the front side marker light (LH) illuminates
normally.

NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the front side marker light (LH) illuminates normally.

AC400526

HARNESS SIDE

AN

CONNECTOR: A-17

AC209364GN

CONNECTOR A-17
(HARNESS SIDE)

AC400526

HARNESS SIDE

AN

CONNECTOR: A-17

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-335

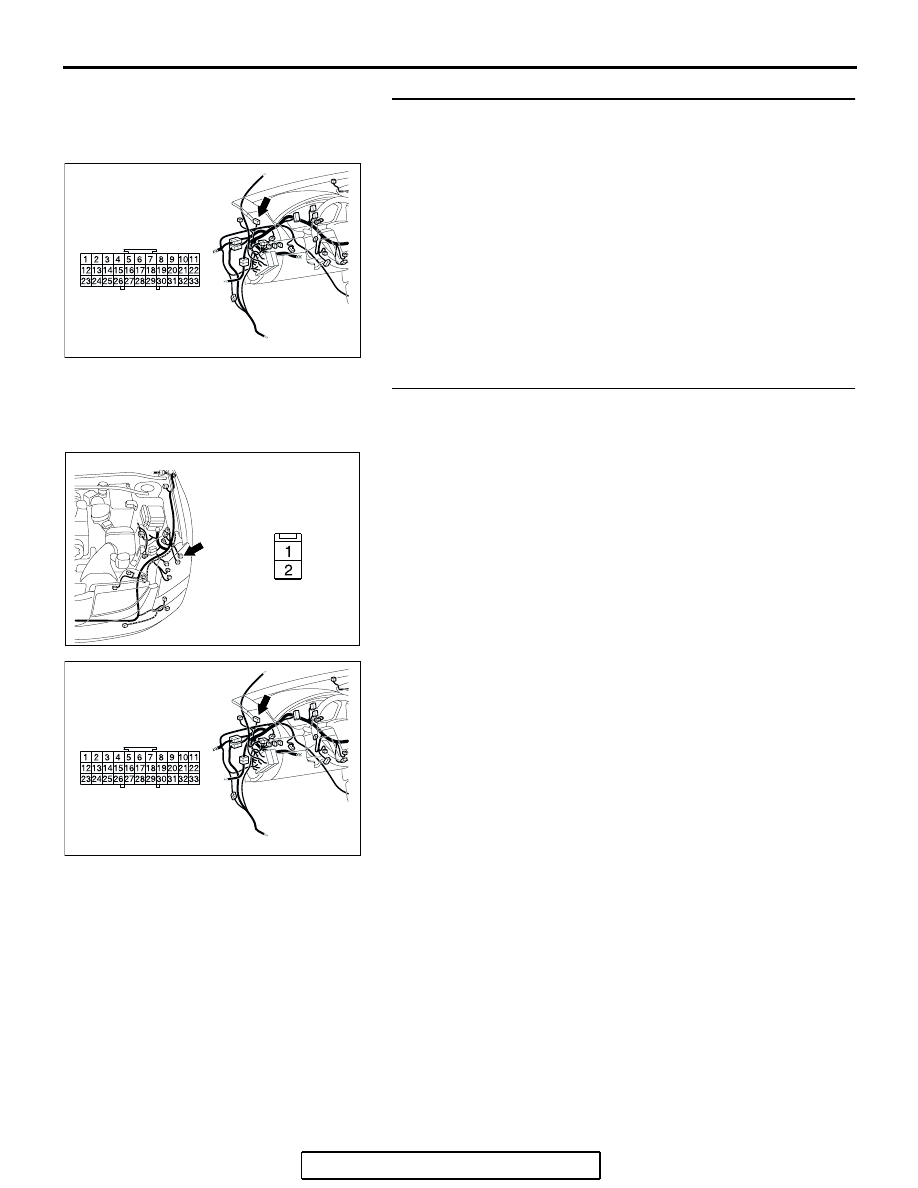

STEP 42. Check joint connector C-01 for loose, corroded
or damaged terminals, or terminals pushed back in the
connector.
Q: Is joint connector C-01 in good condition?

YES : Go to Step 43.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Check that the front side marker light (LH)

illuminates normally.

STEP 43. Check the wiring harness between front side
marker light (LH) connector A-17 (terminal 1) and joint
connector C-01 (terminal 3).
Q: Is the wiring harness between front side marker light

(LH) connector A-17 (terminal 1) and joint connector
C-01 (terminal 3) in  good condition?
YES : No action is necessary and testing is complete.
NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the front side marker light (LH) illuminates normally.

AC305231

CONNECTOR: C-01

BO

AC400526

HARNESS SIDE

AN

CONNECTOR: A-17

AC305231

CONNECTOR: C-01

BO
