Mitsubishi Galant 9G. Manual - part 59

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-232

STEP 3. Check the transmitter.
Q: When the transmitter's battery is replaced, can the

encrypted code be registered?
YES : No action is necessary and testing is complete.
NO :  Replace the transmitter. If the encrypted code cannot

be registered using the new transmitter, replace the
ETACS-ECU. Verify that the encrypted code can be
registered in the transmitter.

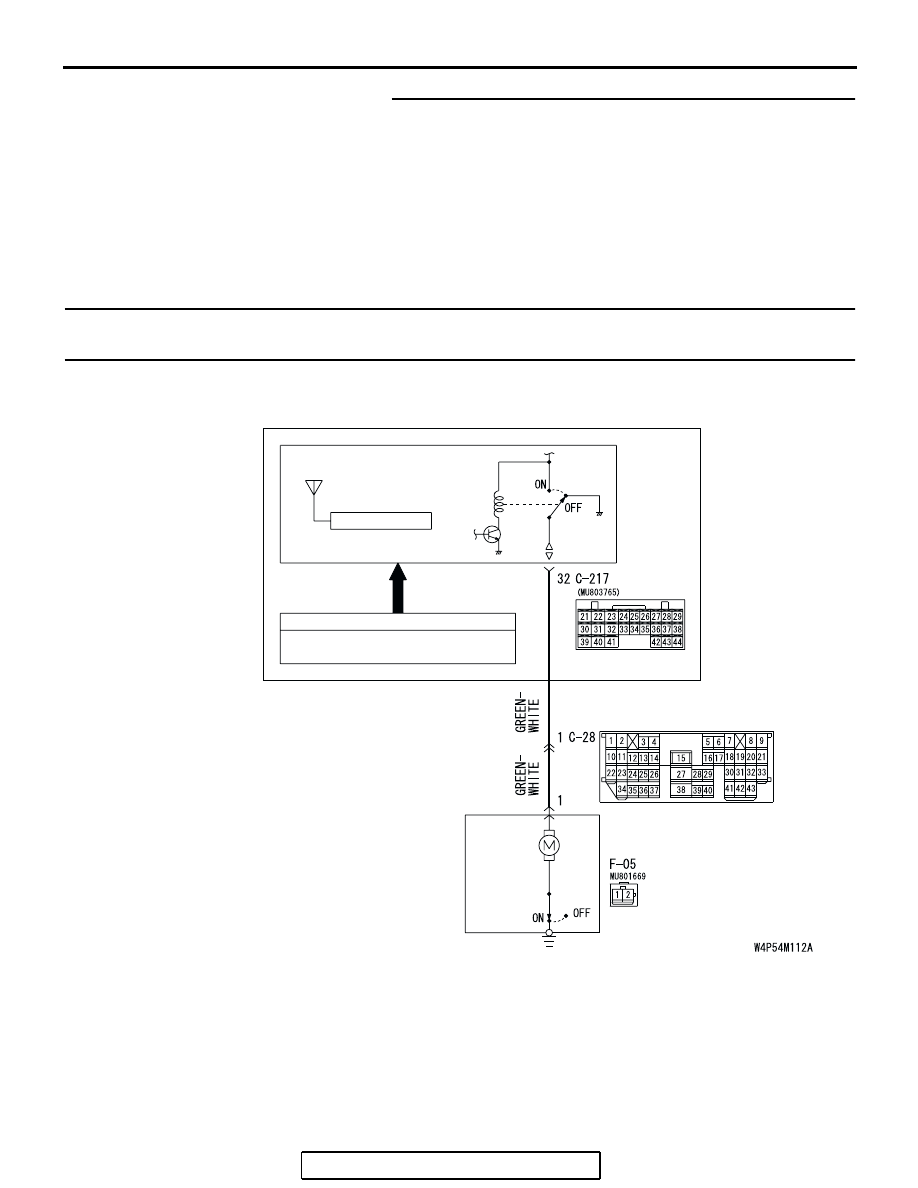

INSPECTION PROCEDURE E-4: Keyless Entry System: The trunk is not opened when the keyless
entry transmitter "TRUNK" button is operated.

ETACS-ECU

RECEIVER

TRANSMITTER"TRUNK"SWITCH

INPUT SIGNAL

JUNCTION BLOCK

TRUNK
LID LATCH
ASSEMBLY

CIRCUIT
BREAKER

MOTOR

Transmitter "TRUNK" Input Signal

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-233

.

CIRCUIT OPERATION

A receiver is incorporated in the ETACS-ECU. This
receiver receives a lock or unlock signal from the
transmitter.

.

TROUBLESHOOTING HINTS

• The RKE transmitter may be defective

• The ETACS-ECU may be defective

• The wiring harness or connectors may have

loose, corroded, or damaged terminals, or termi-
nals pushed back in the connector

DIAGNOSIS

Required Special Tools:

• MB991223: Harness Set

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A

STEP 1. Check that the doors can be locked and unlocked
by using the keyless entry transmitter.
Q: Can the doors be locked and unlocked normally when

the keyless entry transmitter is operated?
YES : Go to Step 2.
NO :  Refer to Inspection Procedure E-1 "Keyless entry

system does not operate

P.54B-218

."

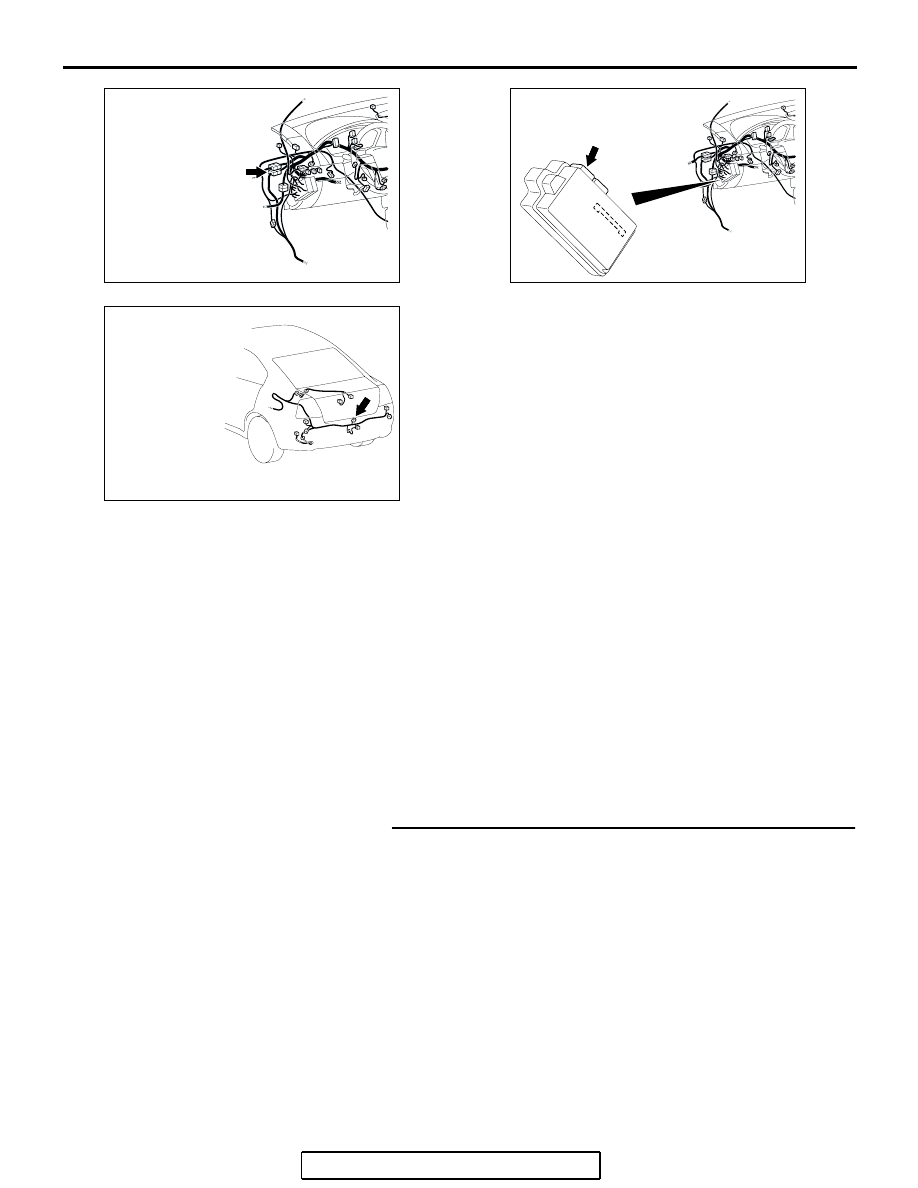

AC305231BA

CONNECTOR: C-28

AC305413

CONNECTOR: C-217

AK

JUNCTION BLOCK

(REAR VIEW)

AC305260

AC

CONNECTOR: F-05

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-234

STEP 2. Check the input signal (by using the pulse check
mode of the monitor).
Check input signals from the transmitter.

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958.

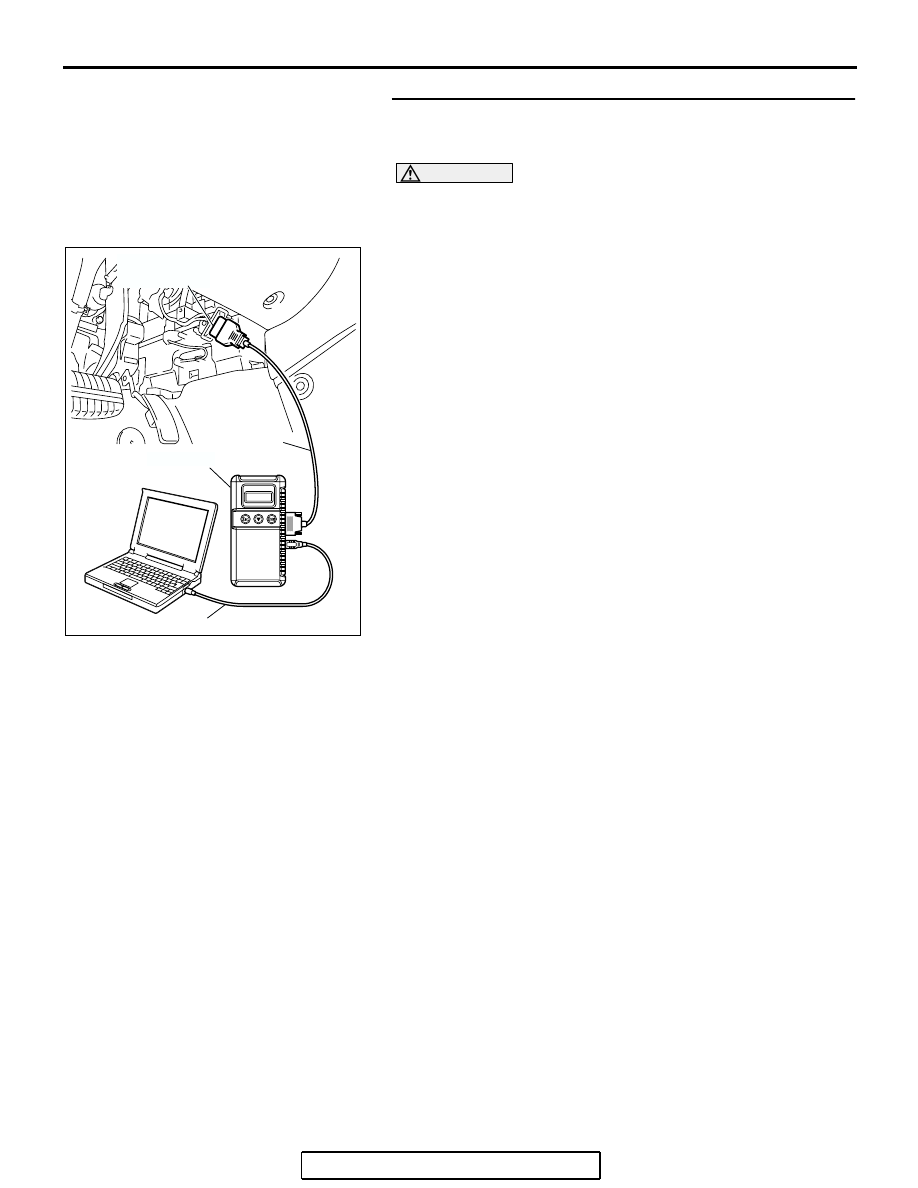

(1) Connect scan tool MB991958.Refer to "How to connect

SWS monitor

P.54B-13

."

(2) Operate scan tool MB991958 according to the procedure

below to display "Pulse check."
a. Select "Interactive Diagnosis."
b. Select "System select."
c. Select "SWS."
d. Select "Pulse Checking."

(3) Push the transmitter "TRUNK" button.
(4) Check that scan tool MB991958 sounds
Q: When the transmitter "TRUNK" button is turned ON,

does scan tool MB991958 sound?
YES : Go to Step 3.
NO :  Refer to Inspection Procedure N-8 "ETACS-ECU

does not receive any signal from the lock, unlock,
trunk or panic switch

P.54B-540

."

AC305412

AB

MB991910

DATA LINK

CONNECTOR

MB991824

MB991827

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-235

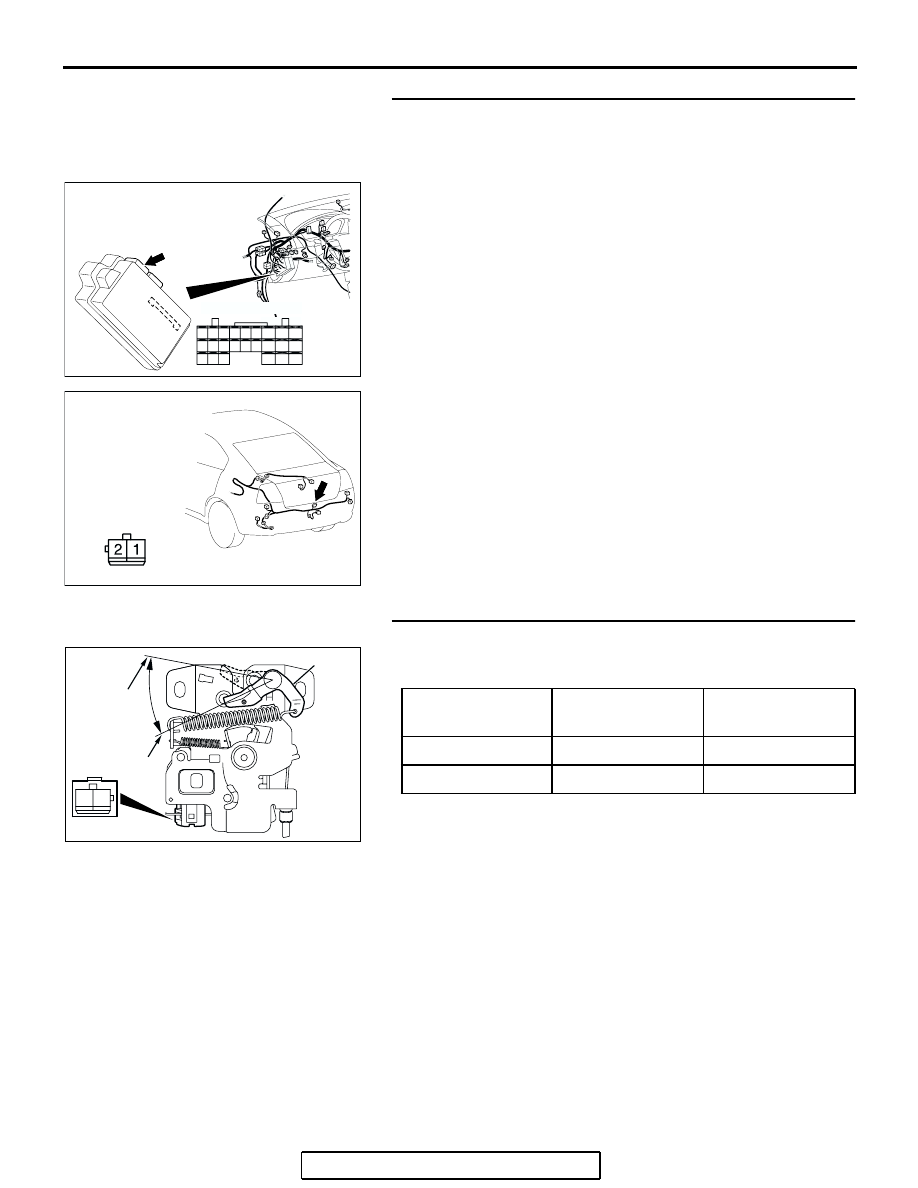

STEP 3. Check trunk lid latch assembly connector F-05
and ETACS-ECU connector C-217 for loose, corroded or
damaged terminals, or terminals pushed back in the
connector.
Q: Is trunk lid latch assembly connector F-05 and

ETACS-ECU connector C-217 in good condition?
YES : Go to Step 4.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Check that the headlights illuminate

normally.

STEP 4. Check the trunk lid latch assembly.
Remove the trunk lid latch assembly. Refer to GROUP 42,
Trunk lid, Trunk lid latch inspection

P.42-64

.

Q: Does the windshield washer motor operate normally?

YES : Go to Step 5.
NO :  Replace the trunk lid latch assembly. Verify that the

windshield washer works normally.

AC305413AH

CONNECTOR: C-217

HARNESS SIDE

25

26

27

28

29

21

22

23

24

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

JUNCTION BLOCK

(REAR VIEW)

AC305260

CONNECTOR: F-05

AI

HARNESS SIDE

LEVER POSITION TESTER

CONNECTION

SPECIFIED
CONDITION

ON (Latch open)

2

− Ground

Less than 2 ohms

OFF (Latch shut)

2

− Ground

Open circuit

AC305827

1

2

AB

<FRONT
VIEW>

ON

OFF

LEVER
