КОНДИЦИОНЕР –

Переключатель электровентилятора

заднего отопителя



55-76

<Автомобили без заднего отопителя>

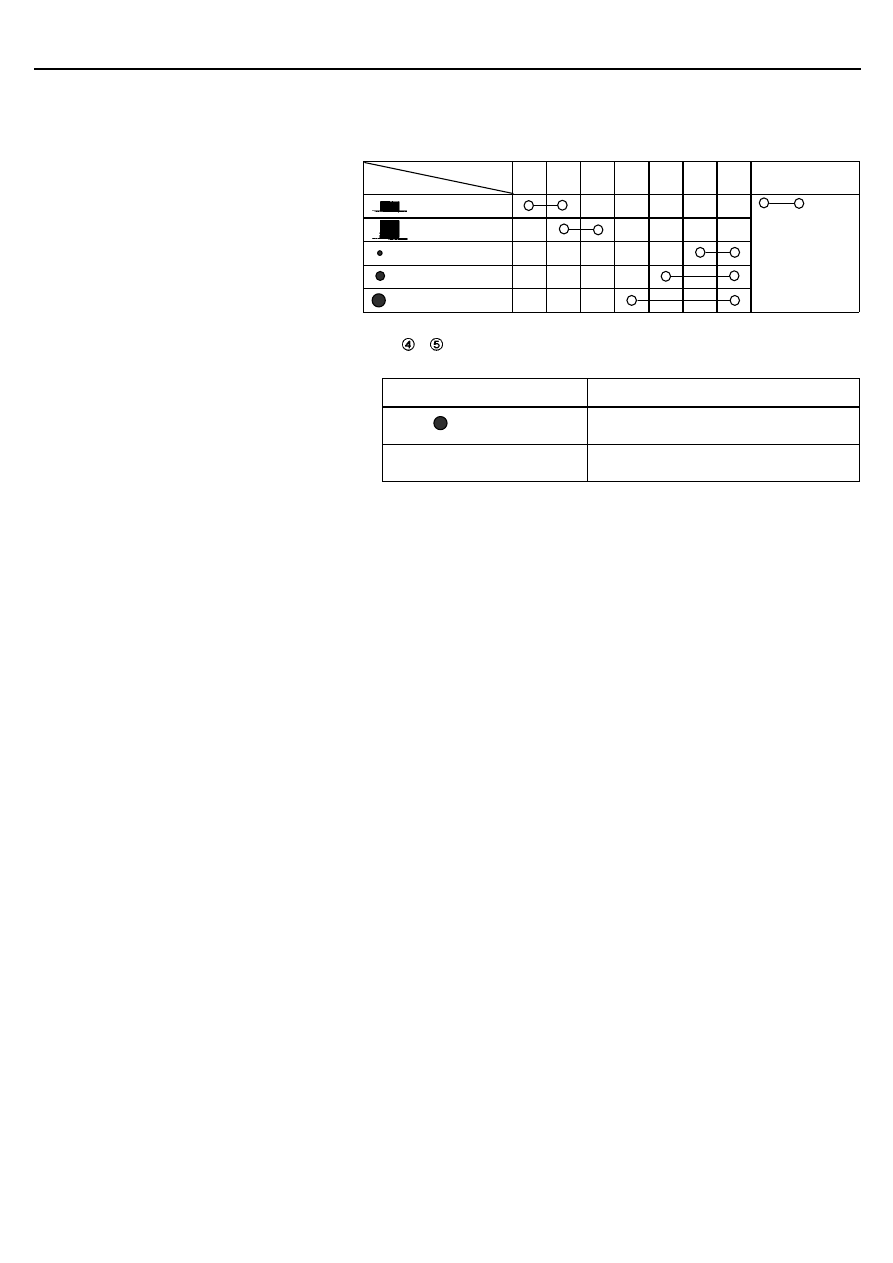

(1)  С помощью мультиметра проверьте состояние цепи между выводами

при различных положениях переключателя электровентилятора и
основного выключателя электровентилятора.



Выводы

Положение

7 8 10

12

13

14

19

Примечание

































      (Lo)















      (Me)















      (Hi)
















Означает
наличие
замкнутой
цепи между
выводами



(2)   С помощью мультиметра проверьте состояние цепи между выводами

 и   при различных положениях переключателя регулятора

температуры.



Положение переключателя

Номинальное значение, Ом



При

3000





Положение "MAX COOL"
(Максимальное охлаждение)

0 - 4



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





КОНДИЦИОНЕР –

Передний испаритель



55-77

ПЕРЕДНИЙ ИСПАРИТЕЛЬ

СНЯТИЕ И УСТАНОВКА












ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1.   ОТСОЕДИНЕНИЕ ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ И

ШЛАНГА НИЗКОГО ДАВЛЕНИЯ



После отсоединения трубок/шлангов установите заглушки на
трубки/шланги и штуцеры во избежание попадания в систему пыли,
грязи и воды.







© Mitsubishi Motors Corporation    July  1993

PWJE9086-D REVISED



ПРИМЕЧАНИЕ:
*

1

 <Модели с хладагентом R-12>

*

2

 <Модели с хладагентом R-134a>

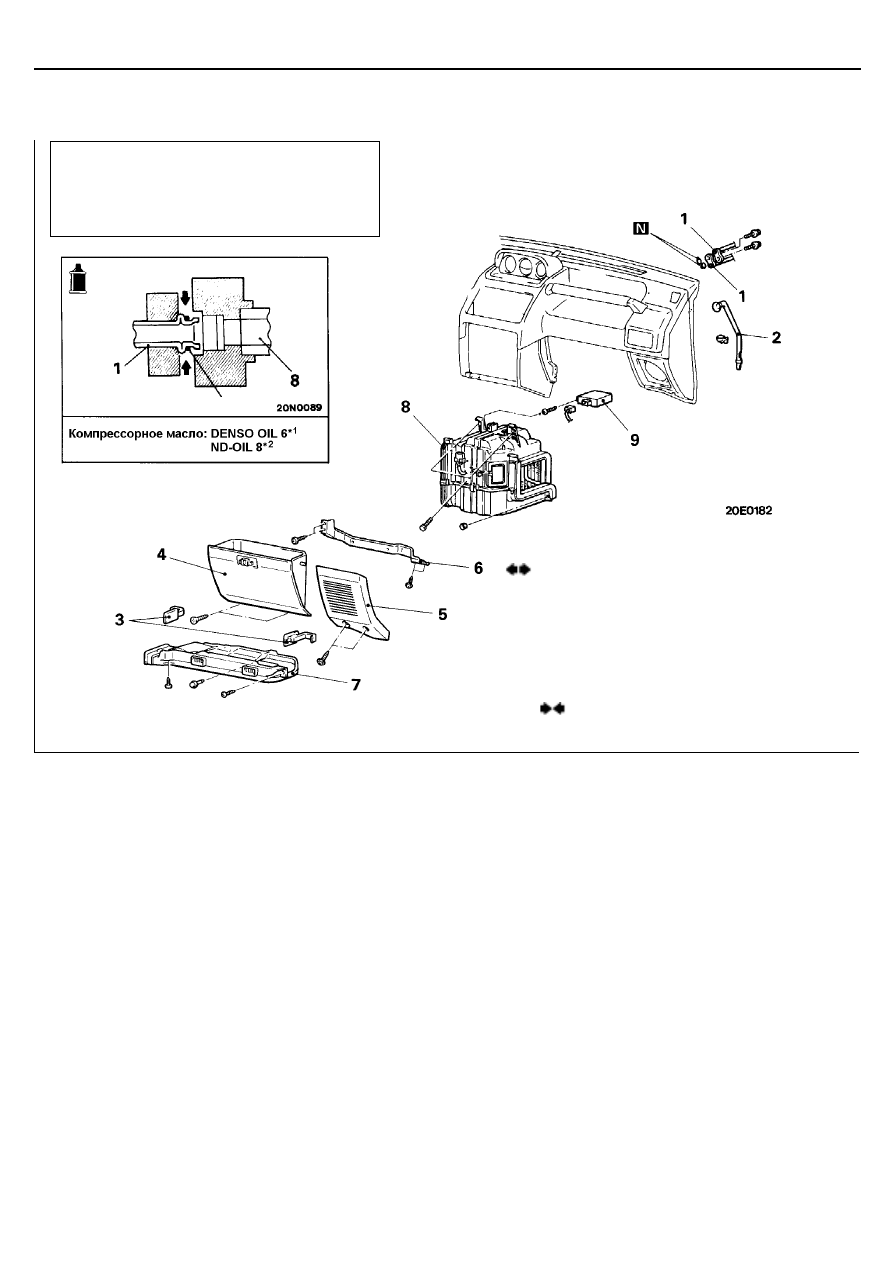

Предварительные и заключительные
