55-10-2

ПРИМЕЧАНИЕ



© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E ADDED





ОТОПИТЕЛЬ –

Технические операции на автомобиле / Панель
управления отопителем в сборе

55-11



ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

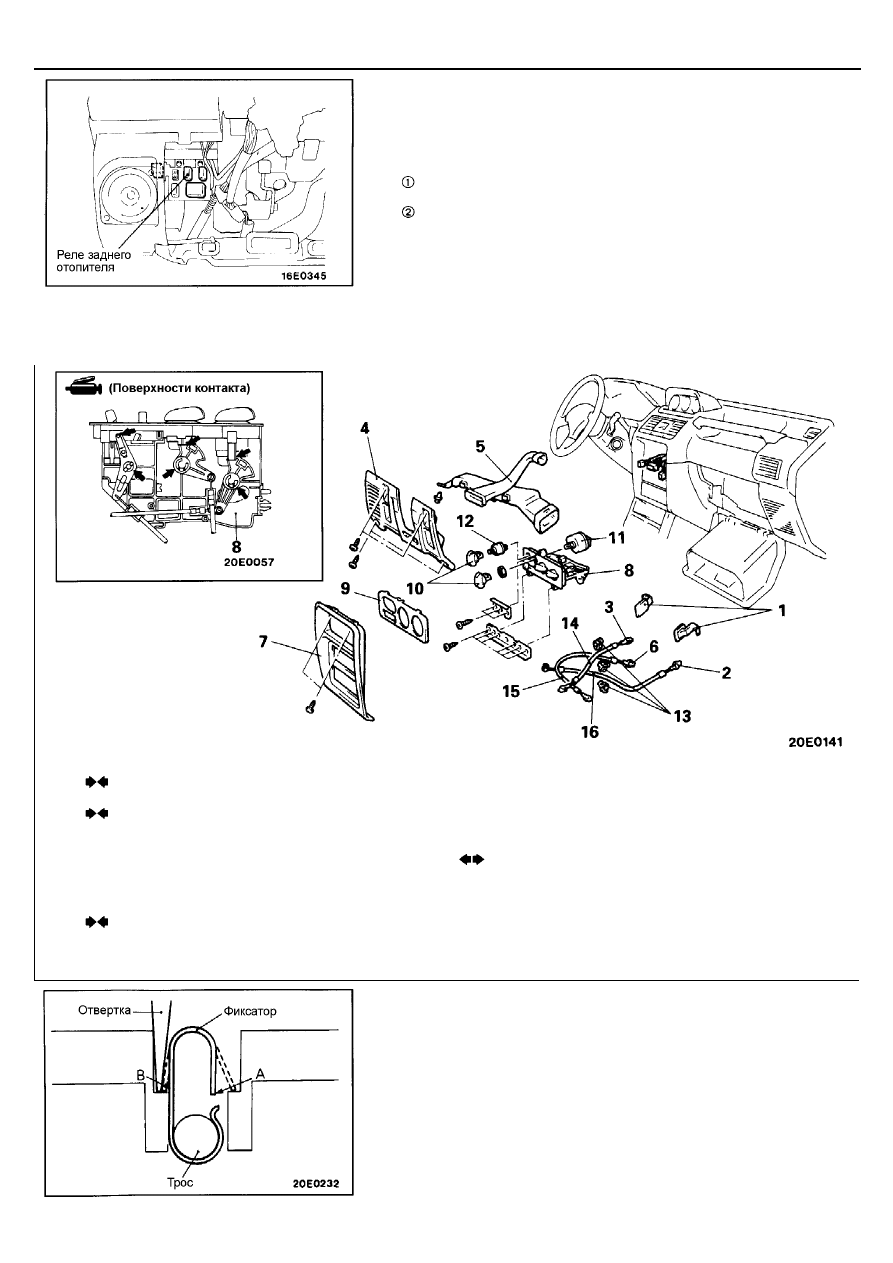

ПРОВЕРКА СИЛОВОГО РЕЛЕ

(1)  Снимите каждое проверяемое реле.

  Снимите реле отопителя с блока предохранителей (J/B),

расположенного в левой нижней части панели приборов.

  Снимите реле заднего отопителя с блока реле.

(2)  Проверьте наличие замкнутой цепи между каждым выводом реле.


ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ В СБОРЕ

СНЯТИЕ И УСТАНОВКА







ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

13.  СНЯТИЕ ФИКСАТОРА ТРОСА УПРАВЛЕНИЯ



Для снятия фиксатора троса вставьте отвертку в месте, показанном
на рисунке, и вытолкните фиксатор в направлениях "А" и "В".



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086







Последовательность снятия


























1.   Ограничитель
2.   Соединение троса управления забором

воздуха (со стороны корпуса вентилятора)

3.   Соединение троса управления

температурой (со стороны отопителя)

4.   Нижняя крышка панели приборов

(Смотрите ГЛАВУ 52 – "Панель приборов".)

5.   Воздуховод "A" (подача воздуха в область

коленей) и левый боковой воздуховод
(подача воздуха в область ног)

6.   Соединение троса переключения режимов

вентиляции (со стороны отопителя)













 7.



Центральная панель

8.   Панель управления отопителем в сборе
9.   Накладка панели управления
10.   Рукоятки
11.   Переключатель электровентилятора отопителя
12.   Выключатель кондиционера
13.   Фиксатор троса управления
14.   Трос управления температурой

(temperature control wire)

15.   Трос переключения режимов вентиляции

(mode selection control wire)

16.   Трос управления забором воздуха

(air-selection control wire)



ОТОПИТЕЛЬ –

Панель управления отопителем в сборе

55-12

ПРОВЕРКА

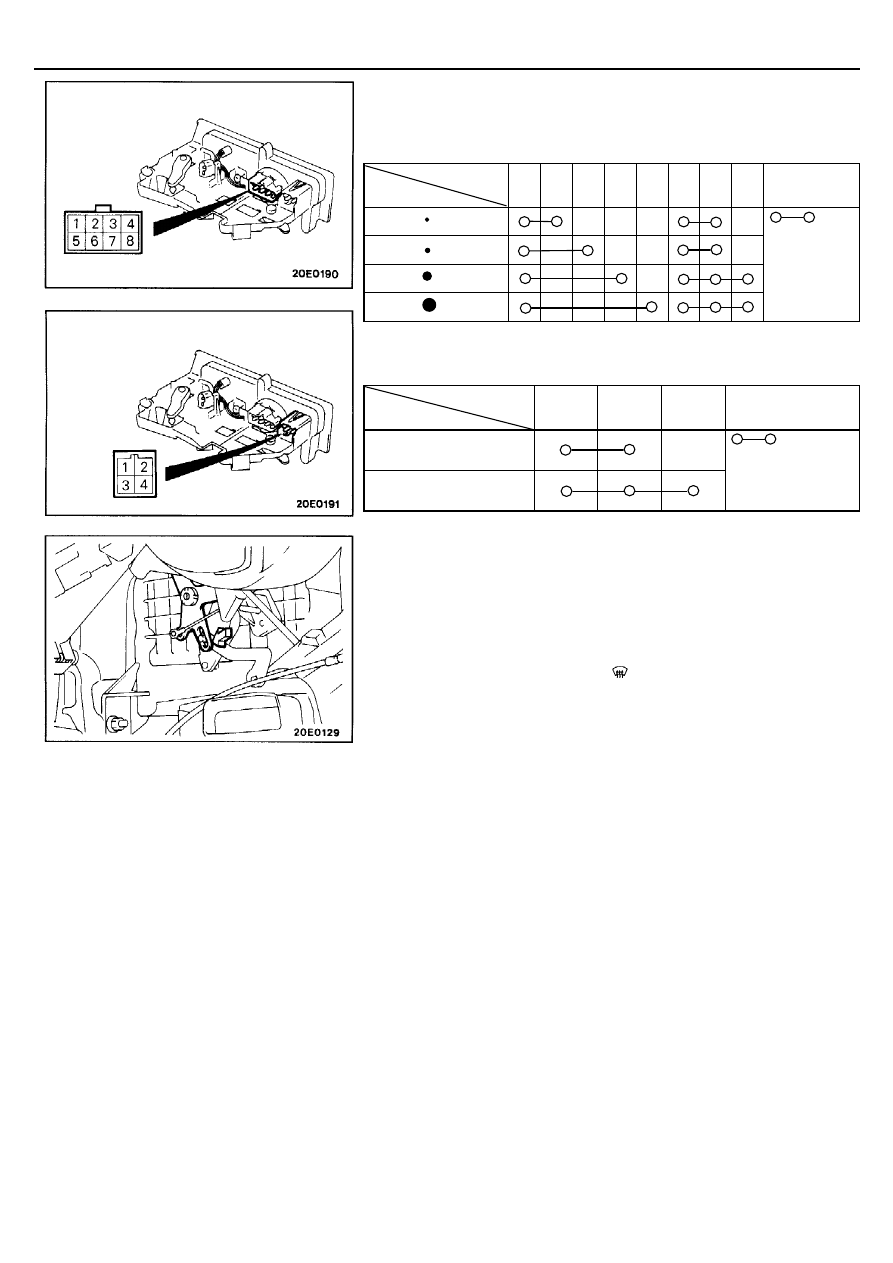

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОВЕНТИЛЯТОРА

С помощью мультиметра проверьте состояние цепи между выводами при
различных положениях переключателя.

Выводы

Положение

5 3 6 2 7 8 1 4 Примечание

(LO)

















(ML)

















(MH)

















(HI)


















Означает
наличие
замкнутой
цепи между
выводами

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ КОНДИЦИОНЕРА

С помощью мультиметра проверьте состояние цепи между выводами при
различных положениях выключателя.

Выводы

Положение

1



3



4



Примечание

ECONO





A/C






Означает наличие
замкнутой цепи
между выводами











ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

6.   УСТАНОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

ВЕНТИЛЯЦИИ (СО СТОРОНЫ ОТОПИТЕЛЯ)



Подсоедините трос переключения режимов вентиляции к рычагу
заслонки переключения режимов вентиляции в соответствии со
следующей процедурой.
(1)  Переведите рычаг выбора режима подачи воздуха (mode

selection lever) в положение

 (Обдув стекла).

(2)  Нажмите на рычаг заслонки забора воздуха (air selection damper

lever) в направлении, указанном стрелкой, подсоедините трос
переключения режимов вентиляции к концу рычага выбора
режима вентиляции (mode selection lever) и затем закрепите трос
управления с помощью фиксатора.







© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





ОТОПИТЕЛЬ –

Панель управления отопителем в сборе /



Переключатель

электровентилятора заднего отопителя

55-13



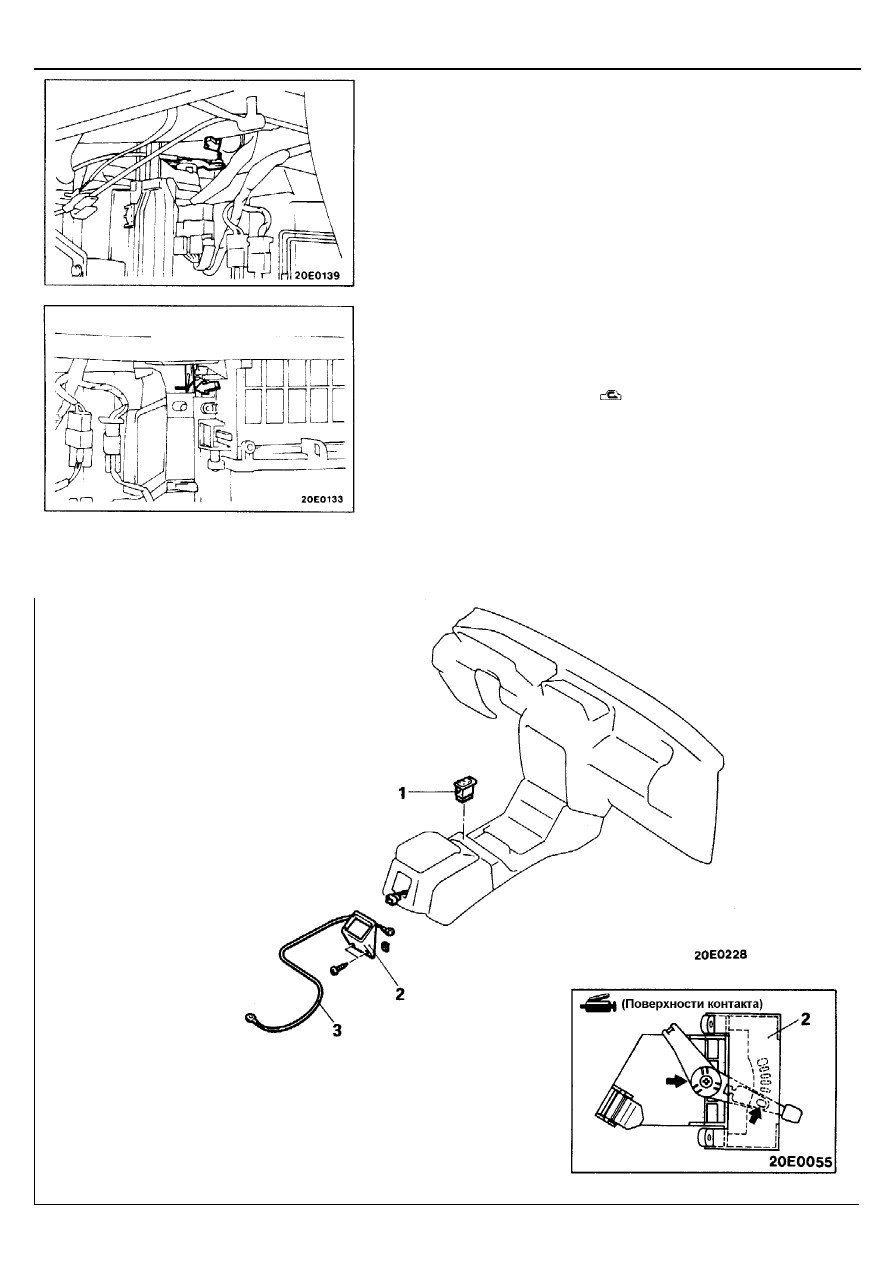

3.   УСТАНОВКА ТРОСА УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ

(СО СТОРОНЫ ОТОПИТЕЛЯ)



Подсоедините трос управления температурой к рычагу заслонки
смешения потоков воздуха (blend air damper lever) в соответствии со
следующей процедурой.
(1)  Переведите рычаг выбора температуры (temperature control lever)

в крайнее правое положение ("НОТ" (обогрев)).

(2)  Нажмите на рычаг заслонки смешения потоков воздуха вниз до

упора в направлении, указанном стрелкой, подсоедините трос
управления температурой к концу рычага заслонки смешивания
потоков воздуха и затем закрепите трос управления с помощью
фиксатора.





2.   УСТАНОВКА ТРОСА УПРАВЛЕНИЯ ЗАБОРОМ

ВОЗДУХА (СО СТОРОНЫ КОРПУСА ВЕНТИЛЯТОРА)



Подсоедините трос управления забором воздуха к рычагу заслонки
забора воздуха в соответствии со следующей процедурой.
(1)  Переведите рычаг выбора режима забора воздуха (air selection

control lever) в положение

 (рециркуляция).

(2)  Нажмите на рычаг заслонки забора воздуха в направлении,

указанном стрелкой, подсоедините трос управления к рычагу
заслонки забора воздуха и затем закрепите трос управления с
помощью фиксатора.



ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОВЕНТИЛЯТОРА ЗАДНЕГО ОТОПИТЕЛЯ

СНЯТИЕ И УСТАНОВКА





© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086



1.   Основной выключатель электровентилятора заднего

отопителя (на напольной консоли)

Последовательность снятия панели управления задним отопителем
2.   Панель управления задним отопителем
3.   Соединение троса управления температурой для заднего

отопителя (со стороны панели управления отопителем)
<Кроме моделей с двойным кондиционером>
