СИСТЕМА НАРУЖНОГО ОСВЕЩЕНИЯ

–

Фара головного света и передний

комбинированный фонарь

54-23



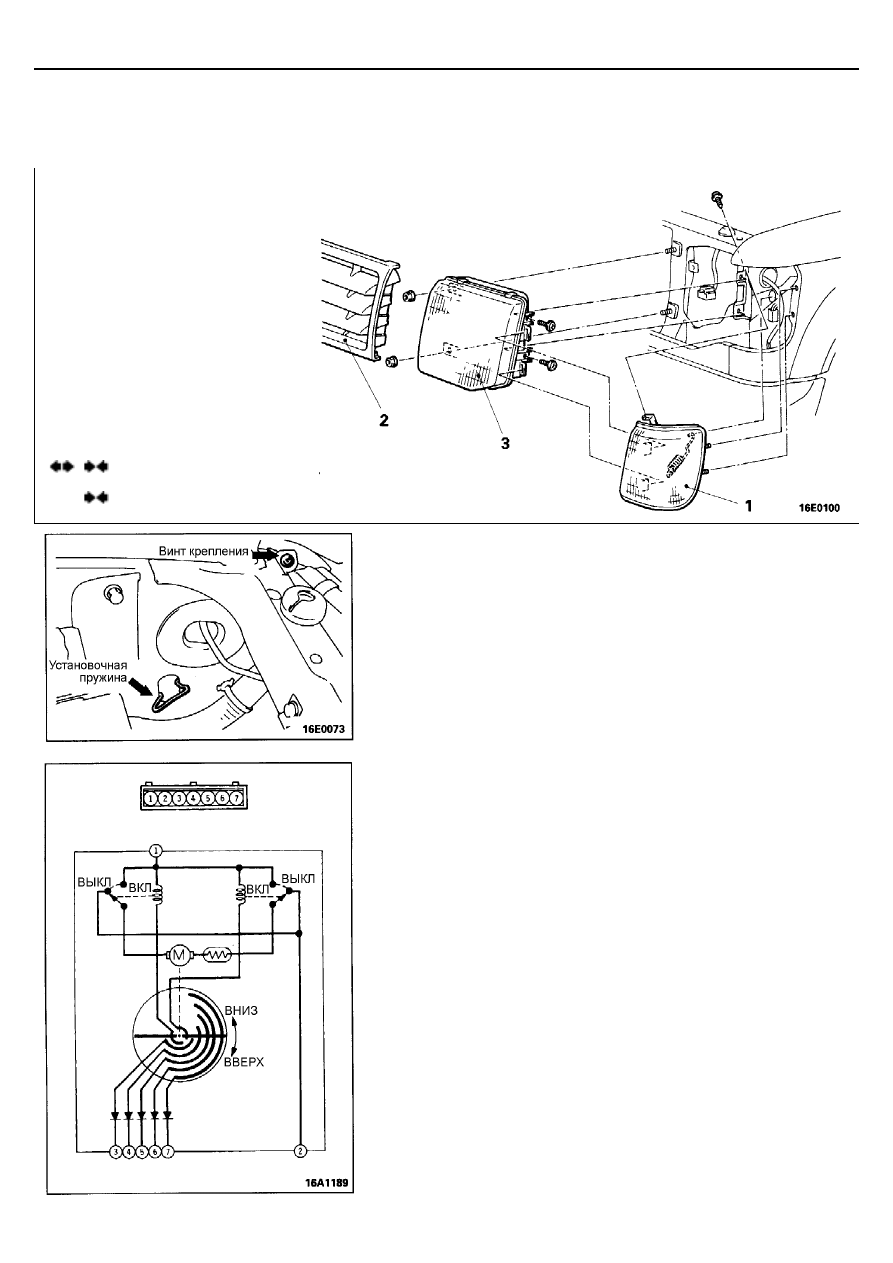

ФАРА ГОЛОВНОГО СВЕТА И ПЕРЕДНИЙ КОМБИНИРОВАННЫЙ
ФОНАРЬ

СНЯТИЕ И УСТАНОВКА





ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1.   СНЯТИЕ ПЕРЕДНЕГО КОМБИНИРОВАННОГО ФОНАРЯ

Отверните винт крепления и отстегните установочную пружину.
Снимите передний комбинированный фонарь, потянув его по
направлению к передней части автомобиля.
ПРИМЕЧАНИЕ
Перед снятием переднего комбинированного фонаря с левой стороны
автомобиля, снимите расширительный бачок охлаждающей жидкости
для облегчения доступа к креплению.





ПРОВЕРКА

УЗЕЛ КОРРЕКТОРА ФАРЫ ГОЛОВНОГО СВЕТА

1.  Установите переключатель корректора фары в положение "0",

снимите фары головного света и выполните проверку.

2.  Проверьте отсутствие замкнутой цепи между выводами (1) и (2)

разъема.

3.  Подсоедините провод от положительной клеммы (+) аккумуляторной

батареи к выводу (1) разъема и соедините вывод (2) с "массой".

4.  Проверьте, что электродвигатель приводится в действие (отражатель

фары перемещается) на время от 0,6 до 1,0 секунды, когда выводы
(4), (5), (6) и (7) последовательно соединены с "массой".

5.  Затем проверьте, что электродвигатель приводится в действие

(отражатель фары перемещается в направлении, обратном
указанному в пункте [4]) на время от 0,6 до 1,0 секунды, когда выводы
(6), (5), (4) и (3) последовательно соединены с "массой".

6.  Если корректор фары головного света неисправен, то замените фару

головного света в сборе.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086












Последовательность снятия
1.  Передний комбинированный фонарь
2.   Защитная решетка радиатора
3.   Фара головного света



СИСТЕМА НАРУЖНОГО ОСВЕЩЕНИЯ

–

Фара головного света и передний комбинированный
фонарь / Задний комбинированный фонарь

54-24





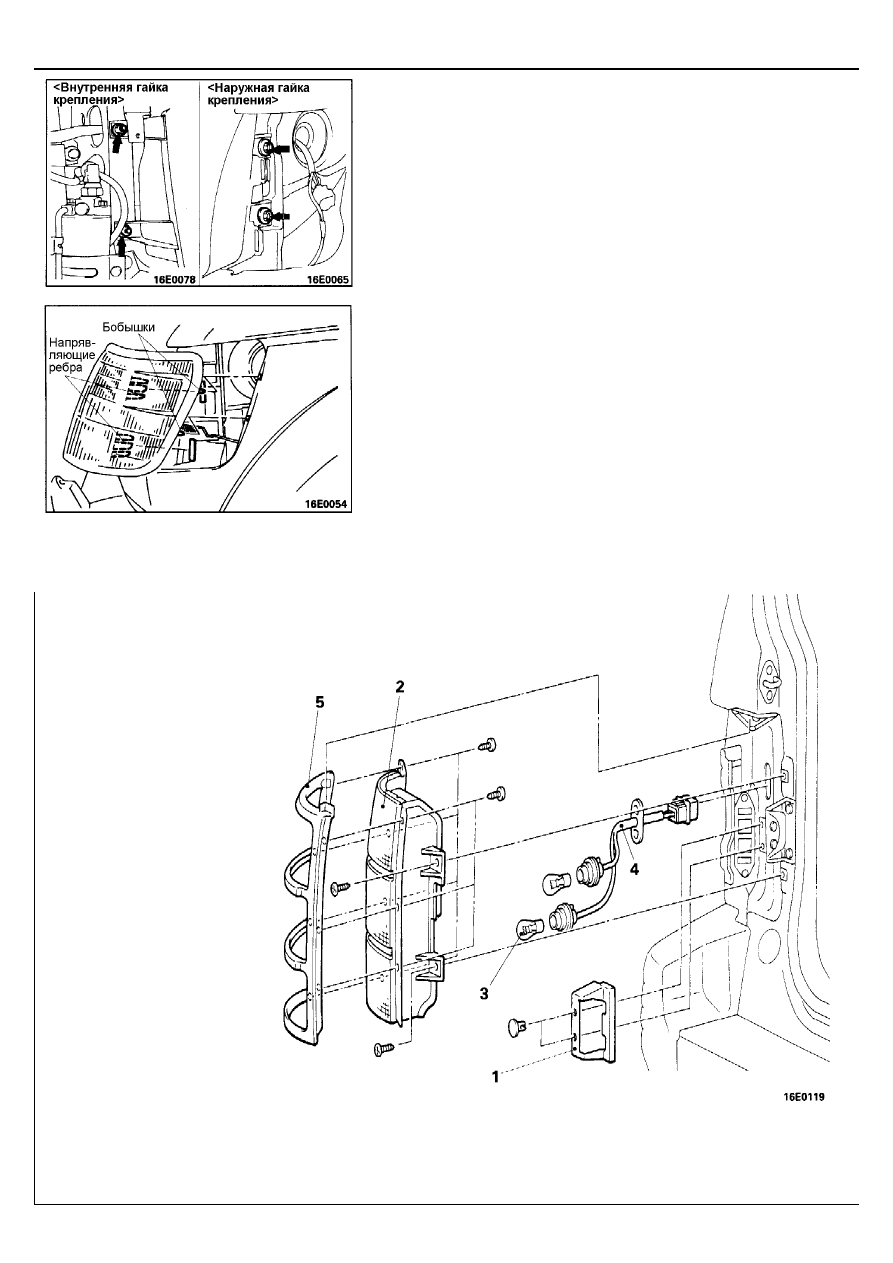

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

3.   УСТАНОВКА ФАРЫ ГОЛОВНОГО СВЕТА

Сначала затяните наружные болты крепления, а затем затяните
внутреннюю гайку крепления.





1.   УСТАНОВКА ПЕРЕДНЕГО КОМБИНИРОВАННОГО

ФОНАРЯ

(1)  Совместите бобышки переднего комбинированного фонаря с

отверстиями в крыле, и совместите направляющие ребра фонаря
с отверстиями в фаре головного света.

(2)  Нажимая на передний комбинированный фонарь по направлению

к задней части автомобиля, потяните установочную пружину
фонаря из моторного отсека, закрепите ее за кузов автомобиля и
затяните винт крепления.



ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086















Последовательность снятия
1.   Крышка кронштейна задней двери
2.  Задний комбинированный фонарь
3.   Лампа

•

Облицовка задней боковины кузова
(Смотрите ГЛАВУ 52 – "Облицовка".)

4.   Патроны ламп
5.   Ободок заднего комбинированного фонаря



СИСТЕМА НАРУЖНОГО ОСВЕЩЕНИЯ

–

Фонари освещения

номерного знака / Реле

54-25



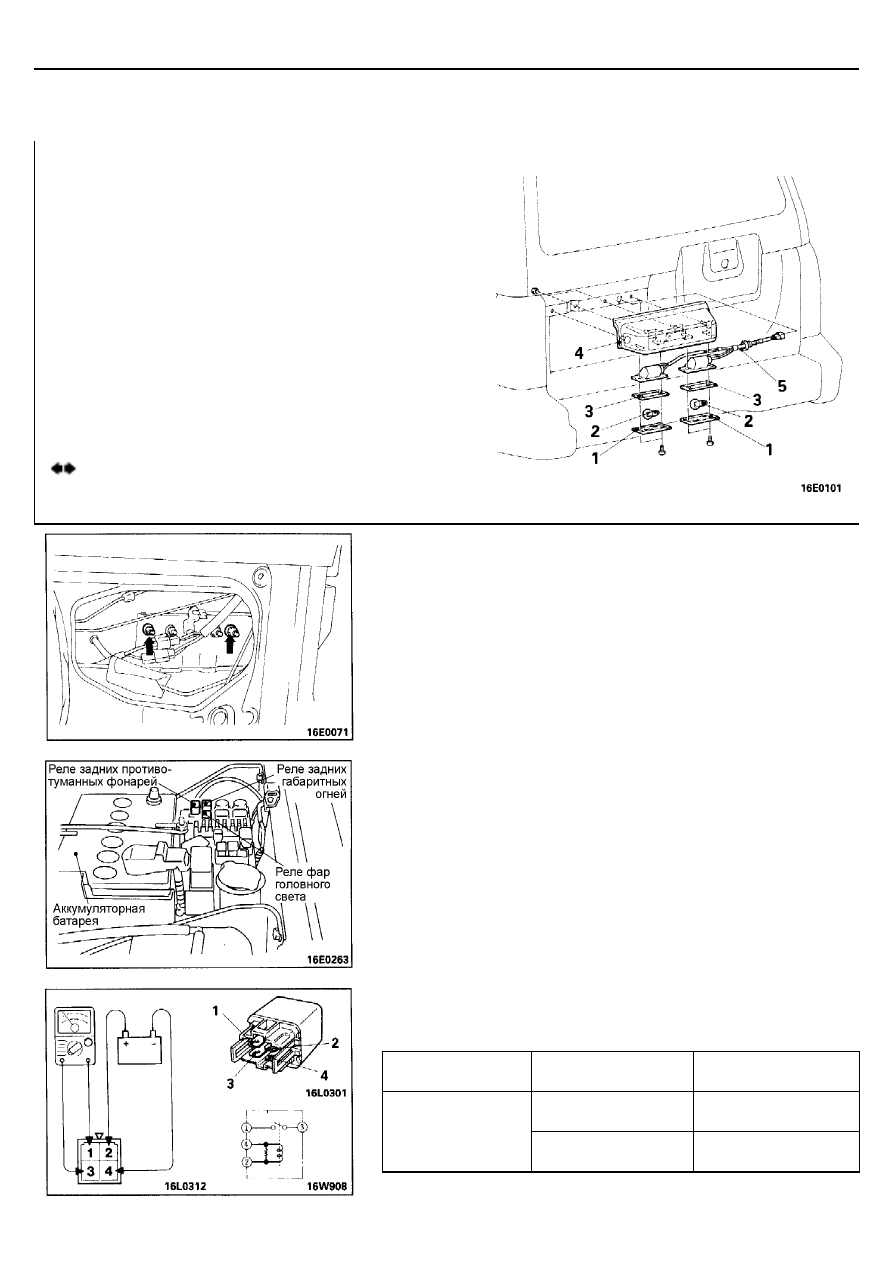

ФОНАРИ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

СНЯТИЕ И УСТАНОВКА





ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

4.   СНЯТИЕ ДЕКОРАТИВНОЙ КРЫШКИ ФОНАРЕЙ

ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

1.  Снимите водонепроницаемую пленку и отверните гайки

крепления декоративной крышки фонарей освещения номерного
знака.

2.  С помощью плоской отвертки снимите фиксаторы и снимите

декоративную крышку вместе с блоком патронов ламп.






РЕЛЕ

ПРОВЕРКА

Реле фар головного света, Реле задних габаритных
огней, Реле задних противотуманных фонарей

1.  Снимите реле фар головного света, реле задних габаритных огней

или реле задних противотуманных фонарей с блока реле в моторном
отсеке.



2.  Подайте напряжение аккумуляторной батареи на вывод (2) реле и

проверьте состояние цепи между выводами реле, когда вывод (4)
соединен с "массой".





Когда питание
подается

Между выводами
(1) и (3)

Цепь замкнута



Когда питание
не подается

Между выводами
(1) и (3)

Цепь разомкнута





Между выводами
(2) и (4)

Цепь замкнута



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086
















Последовательность снятия
1.   Линзы
2.   Лампа
3.   Прокладка линзы

•

Облицовка задней двери
(Смотрите ГЛАВУ 42 – "Облицовка задней
двери и водонепроницаемая пленка".)

4.   Декоративная крышка
5.   Фонари освещения номерного знака

(блок патронов ламп)



СИСТЕМА НАРУЖНОГО ОСВЕЩЕНИЯ

–  Реле / Резистор

54-26





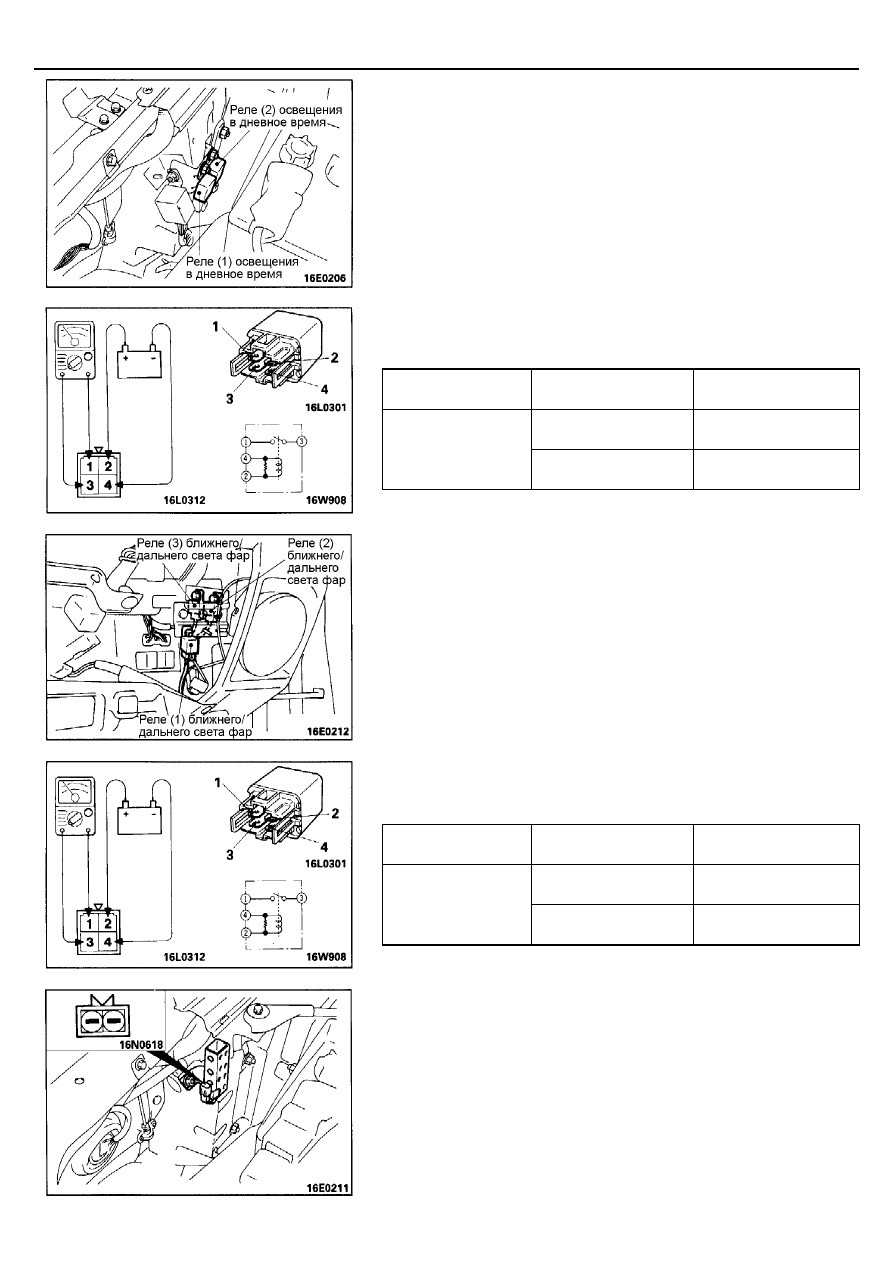

Проверка реле (1) и (2) освещения в дневное время
<Автомобили с системой освещения в дневное время>
1.  Снимите реле (1) или (2) освещения в дневное время.


2.  Подайте напряжение аккумуляторной батареи на вывод (2) реле и

проверьте состояние цепи между выводами реле, когда вывод (4)
соединен с "массой".





Когда питание
подается

Между выводами
(1) и (3)

Цепь замкнута



Когда питание
не подается

Между выводами
(1) и (3)

Цепь разомкнута





Между выводами
(2) и (4)

Цепь замкнута





Реле (1), (2) и (3) ближнего/дальнего света фар
<Автомобили с лампой фары с двумя спиралями>
1.  Снимите нижнюю крышку панели приборов

(Смотрите ГЛАВУ 52А – "Панель приборов".)

2.  Снимите реле (1), (2) или (3) ближнего/дальнего света фар.


3.  Подайте напряжение аккумуляторной батареи на вывод (2) реле и

проверьте состояние цепи между выводами реле, когда вывод (4)
соединен с "массой".





Когда питание
подается

Между выводами
(1) и (3)

Цепь замкнута



Когда питание
не подается

Между выводами
(1) и (3)

Цепь разомкнута





Между выводами
(2) и (4)

Цепь замкнута





РЕЗИСТОР
<Автомобили с лампой
ближнего/дальнего света фары>

ПРОВЕРКА

Подсоедините омметр к выводам разъема резистора и проверьте, что
сопротивление соответствует номинальному значению.
Номинальное сопротивление:   Приблизительно 1 Ом
