ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Технические операции на

автомобиле

54-13



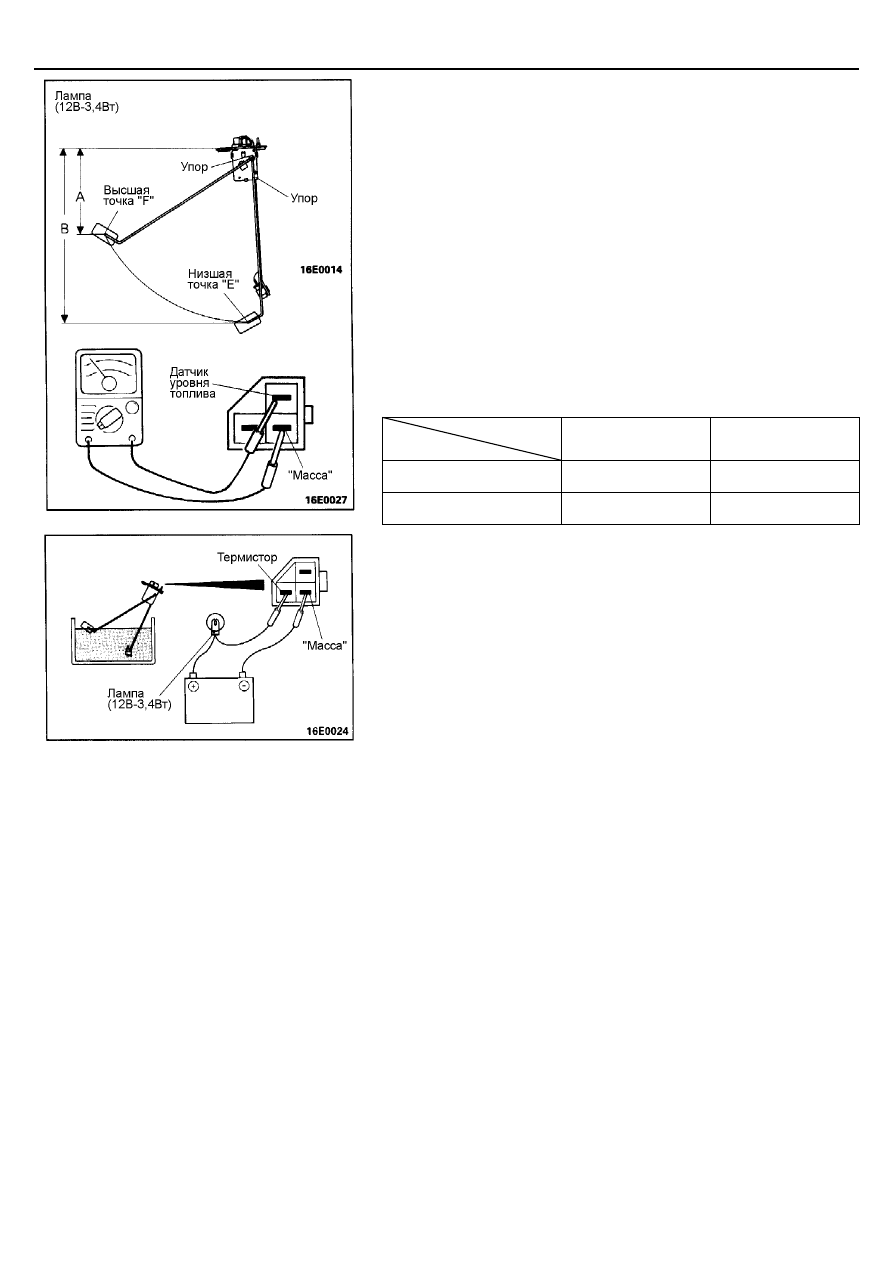

ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОПЛИВА

Для проверки снимите датчик уровня топлива с топливного бака.
(Смотрите ГЛАВУ 13 – "Топливный бак").

Сопротивление датчика уровня топлива

(1)  Проверьте, что сопротивление между выводом датчика уровня

топлива и выводом "массы" соответствует номинальному значению,
когда поплавок датчика находится в высшей точке (F) и низшей
точке (E).
Номинальные значения:

Высшая точка (F):

1 - 5 Ом

Низшая точка (Е):

103 - 117 Ом

(2)  Проверьте, что значение сопротивления плавно изменяется при

медленном перемещении поплавка между высшей точкой (F) и
низшей точкой (Е).

Предельные положения хода поплавка датчика уровня
топлива

Перемещая поплавок до касания упоров, измерьте высоту "А" в низшей
точке "Е" и высоту "B" в высшей точке "F".
Номинальные значения:



Тип кузова

Высота

Стандартная
колесная база

Удлиненная
колесная база



"А", мм

118,1

119,3





"B", мм 263,1 255,0



ТЕРМИСТОР ДАТЧИКА УРОВНЯ ТОПЛИВА

Подсоедините датчик уровня топлива (термистор) через лампу (12 В - 3,4
Вт) к аккумуляторной батарее. Погрузите датчик в воду. Датчик уровня
топлива исправен, если лампа горит при поднятии датчика из воды, и
лампа гаснет при погружении датчика в воду.
Внимание
После проведения данной проверки вытрите датчик, высушите его и
установите в топливный бак.










© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Технические операции на

автомобиле

54-14



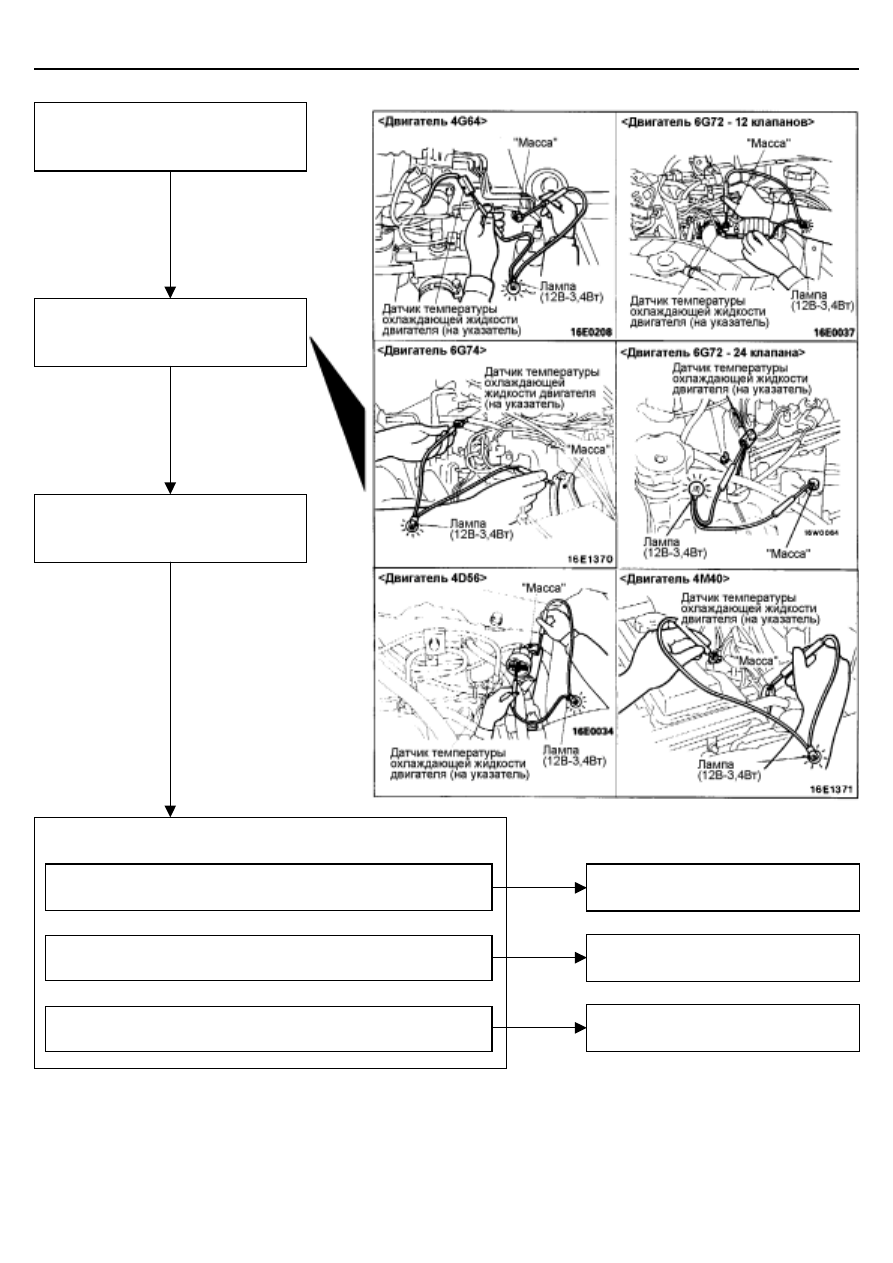

ПРОСТАЯ ПРОВЕРКА УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ








ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ (НА УКАЗАТЕЛЬ)

Смотрите ГЛАВУ 14 – "Датчик температуры охлаждающей жидкости
двигателя (на указатель)".

© Mitsubishi Motors Corporation   Jun.   1994

PWJE9086-F REVISED



Отсоедините разъем датчика
температуры охлаждающей жидкости
двигателя (на указатель).

Подсоедините лампу (12 В - 3,4 Вт)
между разъемом со стороны жгута
проводов и "массой".

Поверните ключ замка зажигания в
положение "ON" (ВКЛ).

Проверьте состояние лампы и указателя температуры охлаждающей
жидкости двигателя.

(1)   Лампа загорелась (Стрелка указателя температуры

охлаждающей жидкости двигателя не движется)



(2)   Лампа загорелась (Стрелка указателя температуры

охлаждающей жидкости двигателя движется)



(3)   Лампа не загорелась (Стрелка указателя температуры

охлаждающей жидкости двигателя не движется)

Замените указатель температуры
охлаждающей жидкости.

Замените датчик температуры
охлаждающей жидкости (на указатель).

Отремонтируйте проводку.



ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Комбинация приборов

54-15



КОМБИНАЦИЯ ПРИБОРОВ

СНЯТИЕ И УСТАНОВКА





ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

4.   СНЯТИЕ АДАПТЕРА

(1)  Отсоедините трос привода спидометра со стороны коробки

передач.

(2)  Немного вытяните трос привода спидометра в салон автомобиля,

освободите фиксаторы, повернув адаптер троса влево или
вправо, и затем снимите адаптер.





ПРОВЕРКА

ПРОВЕРКА ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ

Вращая вал датчика скорости автомобиля, с помощью омметра проверьте,
что на выводах (1) и (2) датчика возникает замкнутая цепь (4 импульса за
один оборот вала).


© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E REVISED
























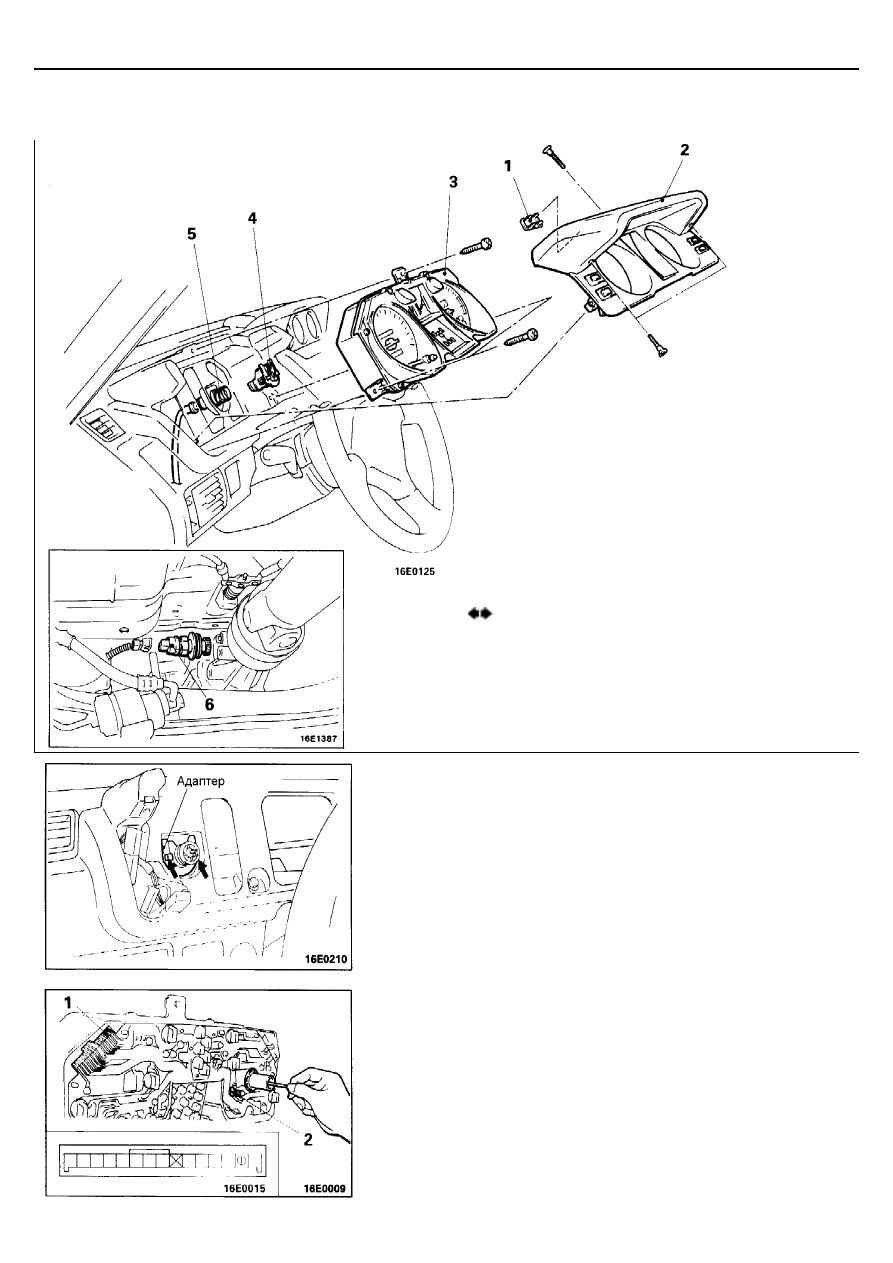

Последовательность снятия комбинации
приборов
1.   Заглушка
2.   Козырек комбинации приборов
3.   Комбинация приборов

Последовательность снятия троса привода
спидометра
<Автомобили выпуска по Октябрь 1993 г>
1.   Заглушка
2.   Козырек комбинации приборов
3.   Комбинация приборов
4.   Адаптер троса привода спидометра

•

Панель приборов
(Смотрите ГЛАВУ 52А - "Панель приборов".)

5.   Трос привода спидометра

Последовательность снятия датчика скорости
автомобиля
<Автомобили выпуска с Ноября 1993 г>
6.   Датчик скорости автомобиля



ИЗМЕРИТЕЛИ И УКАЗАТЕЛИ

–

Комбинация приборов

54-16

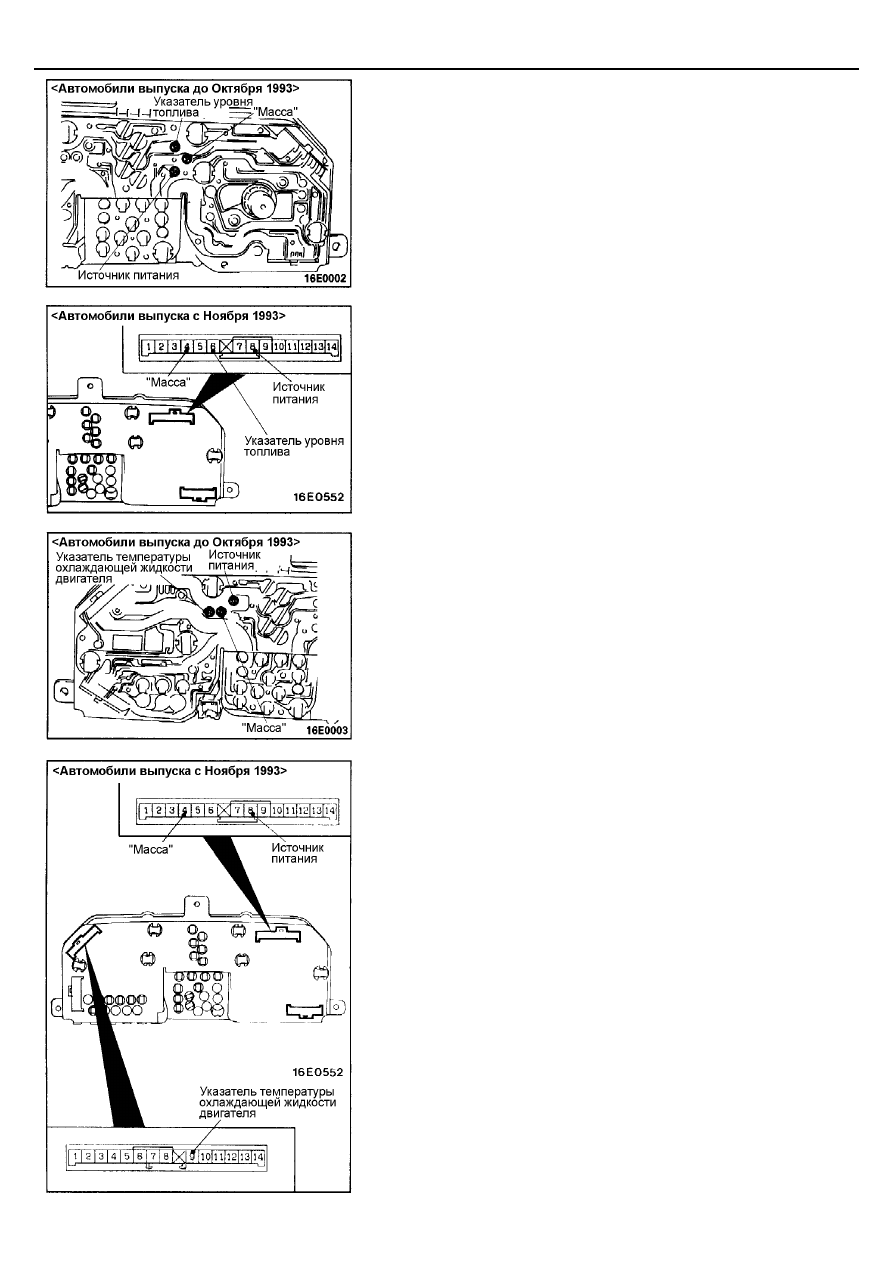

ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАТЕЛЯ УРОВНЯ
ТОПЛИВА

С помощью мультиметра измерьте сопротивление между выводами
указателя.

Номинальное значение:
<Автомобили выпуска по Октябрь 1993 г>

Источник питания и "масса":

233,0

±±±±

23,3 Ом

Источник питания и указатель уровня топлива: 86,0

±±±±

8,6 Ом

Указатель уровня топлива и "масса":

147,0

±±±±

14,7 Ом

<Автомобили выпуска с Ноября 1993 г>

Источник питания и "масса":

115,0

±±±±

11,5 Ом

Источник питания и Указатель уровня топлива: 79,0

±±±±

7,9 Ом

Указатель уровня топлива и "масса":

80,0

±±±±

8,0 Ом







ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАТЕЛЯ
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ

С помощью мультиметра измерьте сопротивление между выводами
указателя.

Внимание
Для проверки сопротивления используйте омметр,
потребляющий силу тока не более 4 мА.
Номинальное значение:
<Автомобили выпуска по Октябрь 1993>

Источник питания и "масса":

75,0

±±±±

7,5 Ом

Источник питания и Указатель температуры
охлаждающей жидкости:

147,0

±±±±

14,7 Ом

Указатель температуры охлаждающей
жидкости и "масса":

222,0

±±±±

22,2 Ом

<Автомобили выпуска с Ноября 1993>

Источник питания и "масса":

145,0

±±±±

14,5 Ом

Источник питания и Указатель температуры
охлаждающей жидкости:

115,0

±±±±

11,5 Ом

Указатель температуры охлаждающей
жидкости и "масса":

246,0

±±±±

24,6 Ом
