Mitsubishi Pajero (1991-1998 год). Руководство - часть 408

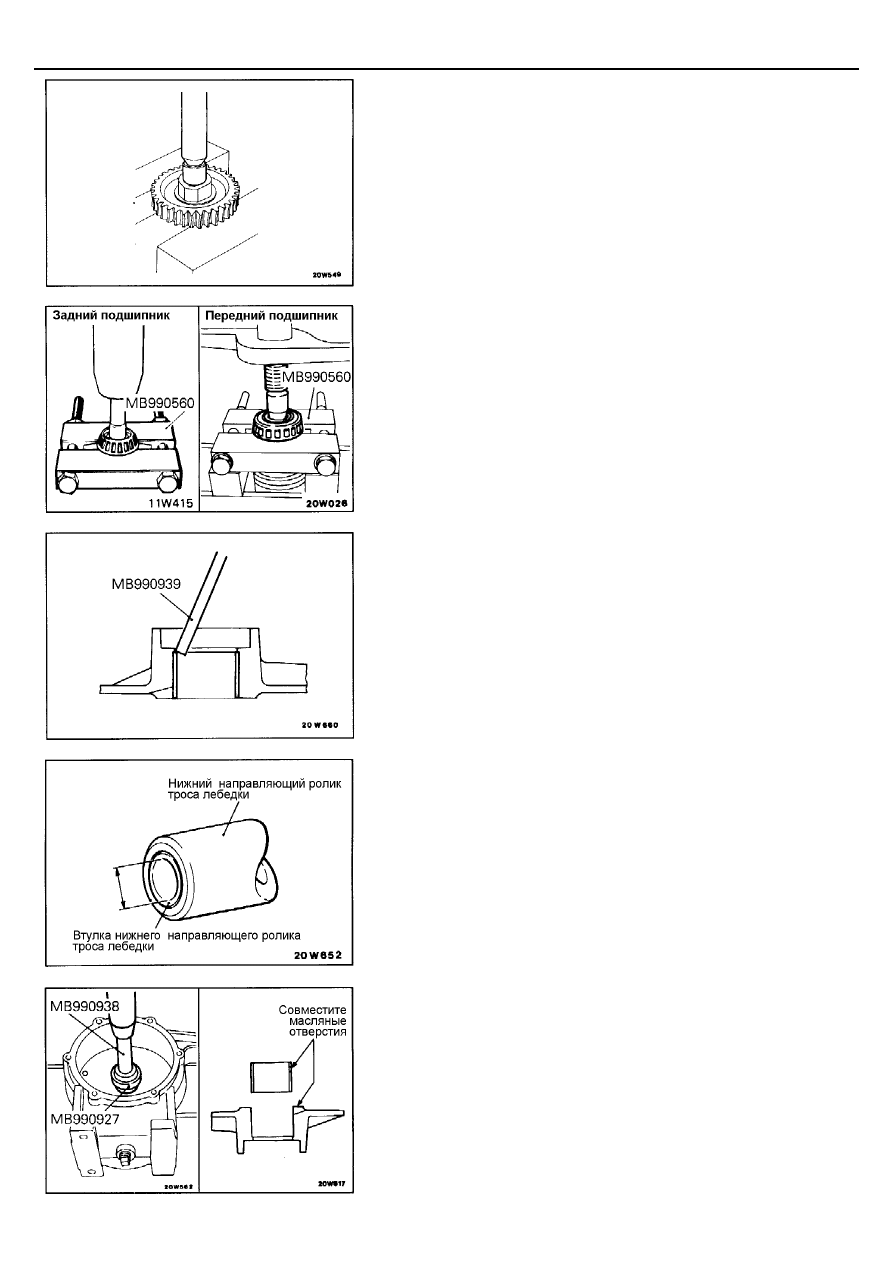

Наружные элементы кузова –

Лебедка



51-41



28.  СНЯТИЕ ВАЛА БАРАБАНА ЛЕБЕДКИ



С помощью пресса снимите вал барабана с червячного колеса
лебедки.




36.  СНЯТИЕ ВНУТРЕННЕЙ ОБОЙМЫ ПОДШИПНИКА





38.  СНЯТИЕ ВТУЛКИ КАРТЕРА





ПРОВЕРКА

ИЗМЕРЕНИЕ ВНУТРЕННЕГО ДИАМЕТРА ВТУЛКИ
НИЖНЕГО НАПРАВЛЯЮЩЕГО РОЛИКА

Измерьте внутренний диаметр втулки в двух или больше местах, и
проверьте, что наибольшее из полученных величин не превышает
предельно допустимого значения.
Предельно допустимое значение:   19,5 мм




ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

38.  УСТАНОВКА ВТУЛКИ КАРТЕРА ЛЕБЕДКИ



С помощью специального инструмента установите втулку в картер
лебедки, совместив масляные отверстия.



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086

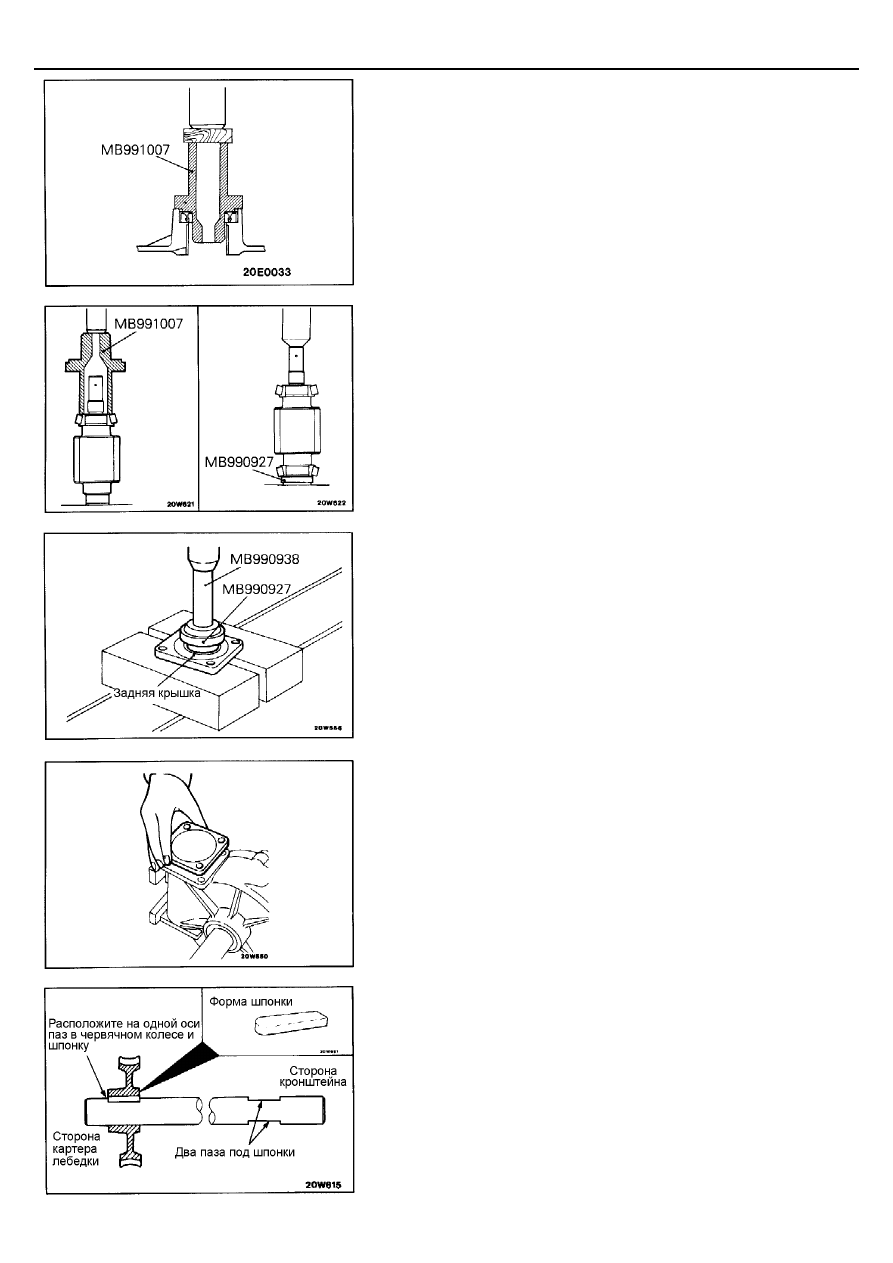

Наружные элементы кузова –

Лебедка



51-42



37.  УСТАНОВКА САЛЬНИКА





36.  УСТАНОВКА ВНУТРЕННЕЙ ОБОЙМЫ ПОДШИПНИКА

Внимание
При замене червяка следует одновременно заменить червячное
колесо.





34.  УСТАНОВКА САЛЬНИКА





29.  УСТАНОВКА ПЕРЕДНЕЙ КРЫШКИ

(1)  Установите переднюю крышку и проверьте плавность вращения

червяка и отсутствие зазора в направлении вала.

(2)  Если червяк вращается не плавно или если присутствует зазор в

направлении вала, то замените регулировочные прокладки.





25.  УСТАНОВКА ЧЕРВЯЧНОГО КОЛЕСА

(1)  Установите шпонку в вал со стороны барабана лебедки и

запрессуйте вал в червячное колесо.

(2)  При установке расположите шпонку и червячное колесо так,

чтобы скругленный конец шпонки и удлиненная бобышка
червячного колеса были направлены к картеру лебедки.



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086

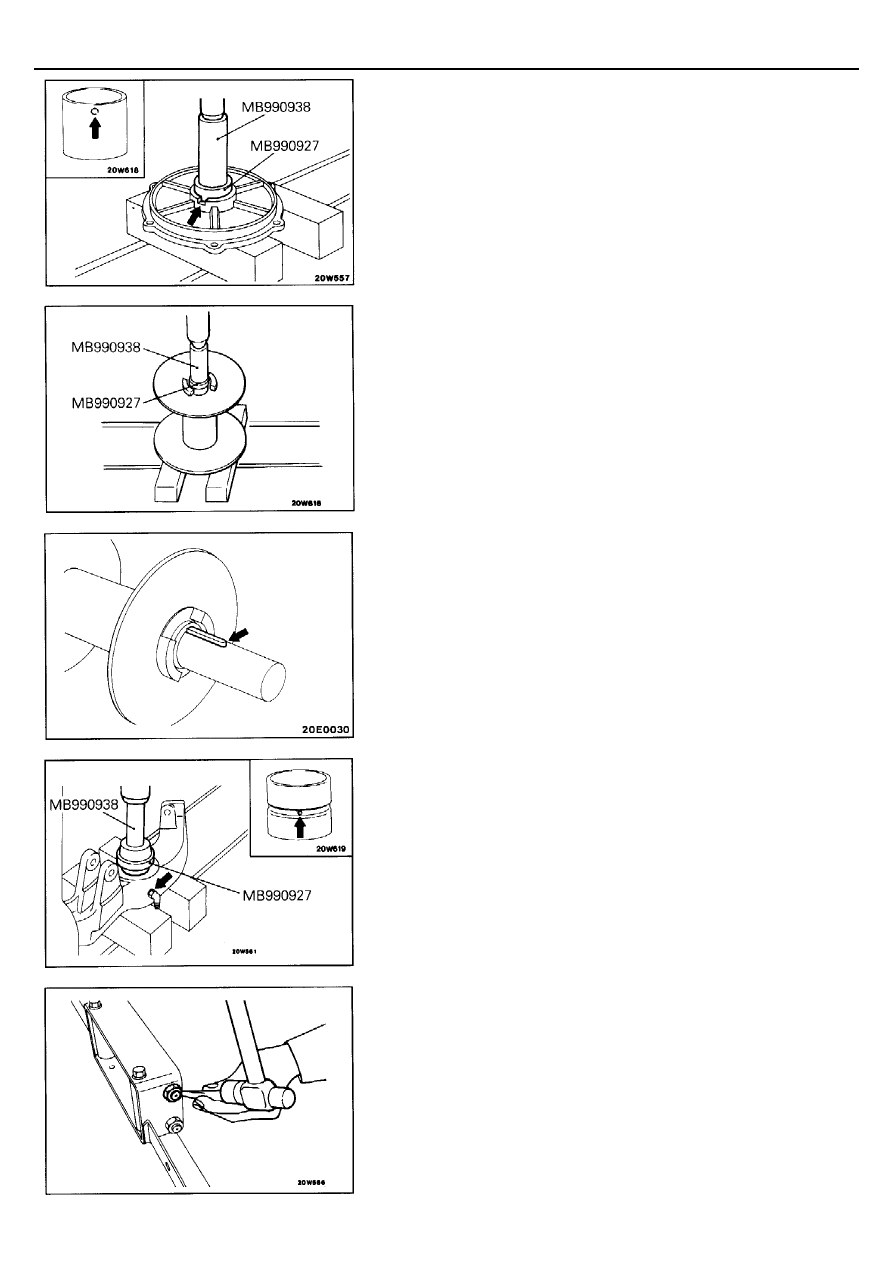

Наружные элементы кузова –

Лебедка



51-43



24.  УСТАНОВКА ВТУЛКИ БОКОВОЙ КРЫШКИ



С помощью специального инструмента установите втулку в боковую
крышку лебедки, совместив масляные отверстия.




22.  УСТАНОВКА ВТУЛКИ БАРАБАНА ЛЕБЕДКИ





19.  УСТАНОВКА ШПОНКИ ВАЛА БАРАБАНА ЛЕБЕДКИ



Установите шпонку в вал барабана лебедки так, чтобы скругленный
конец шпонки был направлен наружу (от барабана).





17.  УСТАНОВКА ВТУЛКИ ОПОРНОГО КРОНШТЕЙНА

РЫЧАГА



С помощью специального инструмента установите втулку в
кронштейн, совместив масляные отверстия.




2.  УСТАНОВКА НИЖНЕГО НАПРАВЛЯЮЩЕГО РОЛИКА

ТРОСА / 1. УСТАНОВКА ВЕРХНЕГО
НАПРАВЛЯЮЩЕГО РОЛИКА ТРОСА



Зачеканьте гайки крепления нижней направляющей ролика троса и
верхней направляющей ролика троса с помощью керна.



© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086







52-1

ИНТЕРЬЕР



СОДЕРЖАНИЕ



ИНТЕРЬЕР ..................................................................................................................... 52А

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) ................. 52В





© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E ADDED
