 Люк <сдвижной, наклоняемый с электроприводом>



42-8

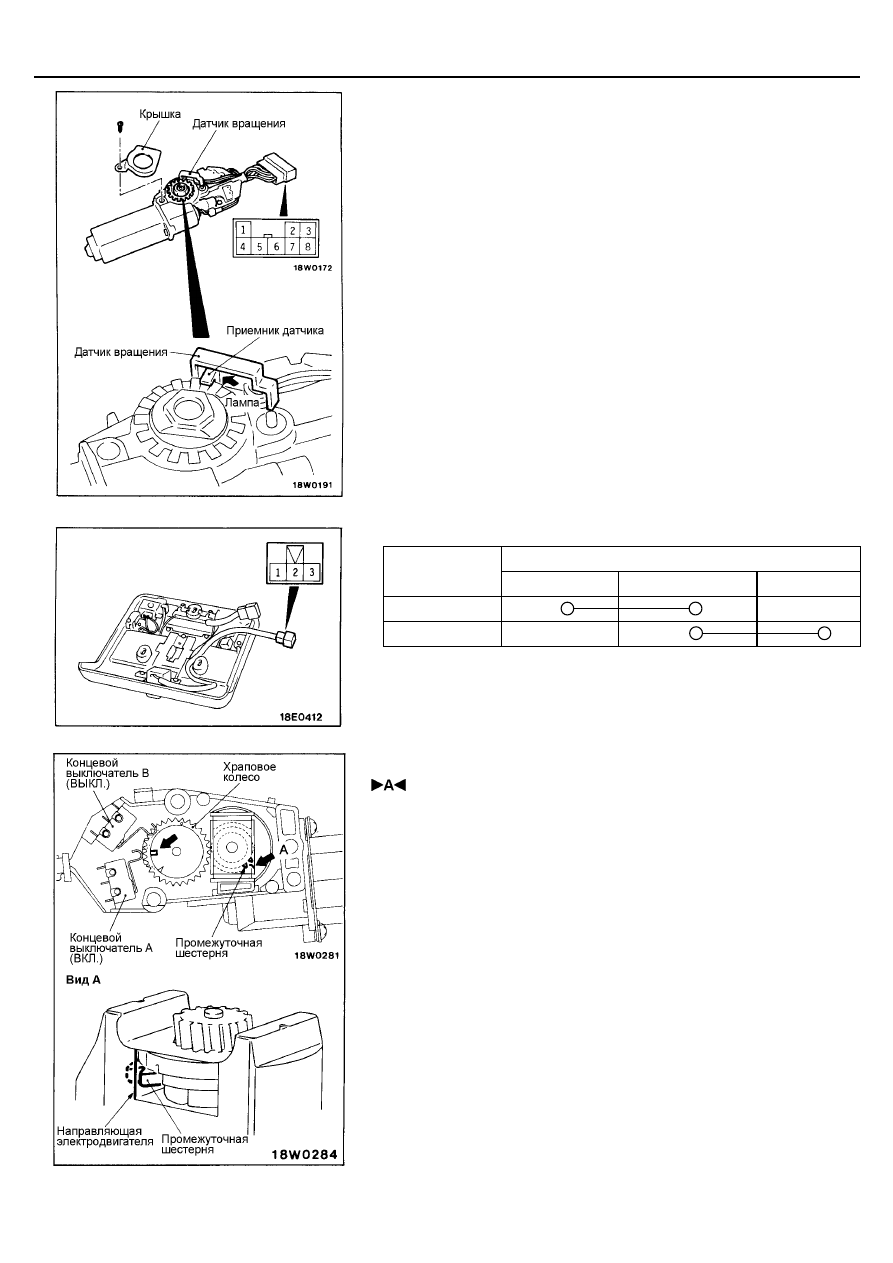

ПРОВЕРКА ДАТЧИКА ВРАЩЕНИЯ

1.  При подсоединении отрицательного пробника омметра к выводу (3), а

положительного пробника к выводу (8), цепь между выводами должна
быть замкнута. При изменении полярности подсоединения пробников
цепь между выводами должна быть разомкнута.

2.  Снимите крышку и убедитесь, что цепь разомкнута при подсоединении

отрицательного пробника омметра к выводу (7), а положительного
пробника к выводу (8). Также проверьте, что цепь между этими
выводами замкнута, когда свет лампы падает на приемник датчика.







ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПРИВОДА ЛЮКА



Вывод №



Положение

переключателя

1 2 3



Открыто









Закрыто











ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

Используйте ключ для открывания люка, чтобы установить

электродвигатель привода люка в положение полного наклона
следующим образом.
(1)  Совместите собачку (с прямоугольной меткой) на храповом

колесе с положением включения концевого выключателя (А).

(2)  Совместите паз промежуточной шестерни с углом направляющей

электродвигателя.



















КУЗОВ –

 Люк <сдвижной, наклоняемый с электроприводом>



42-9

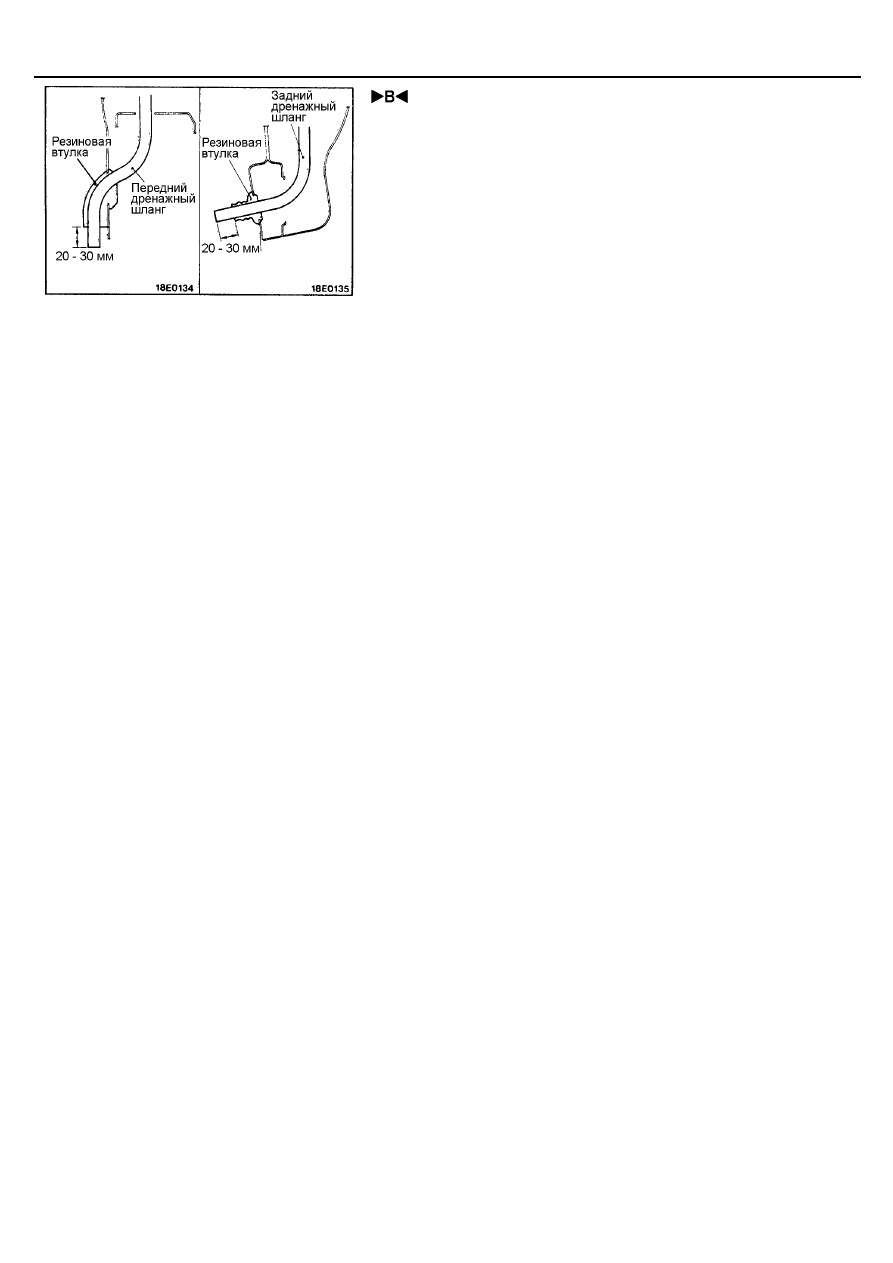

 УСТАНОВКА ДРЕНАЖНОГО ШЛАНГА

(1)  Привяжите к концу дренажного шланга трос и обмотайте место

соединения лентой, чтобы на стыке не было неровностей.

(2)  Вытягивайте трос, чтобы вытянуть дренажный шланг.
(3)  Выдвиньте дренажный шланг относительно резиновой втулки, как

показано на рисунке.

















КУЗОВ –

 Люк <сдвижной, наклоняемый с электроприводом>



42-10

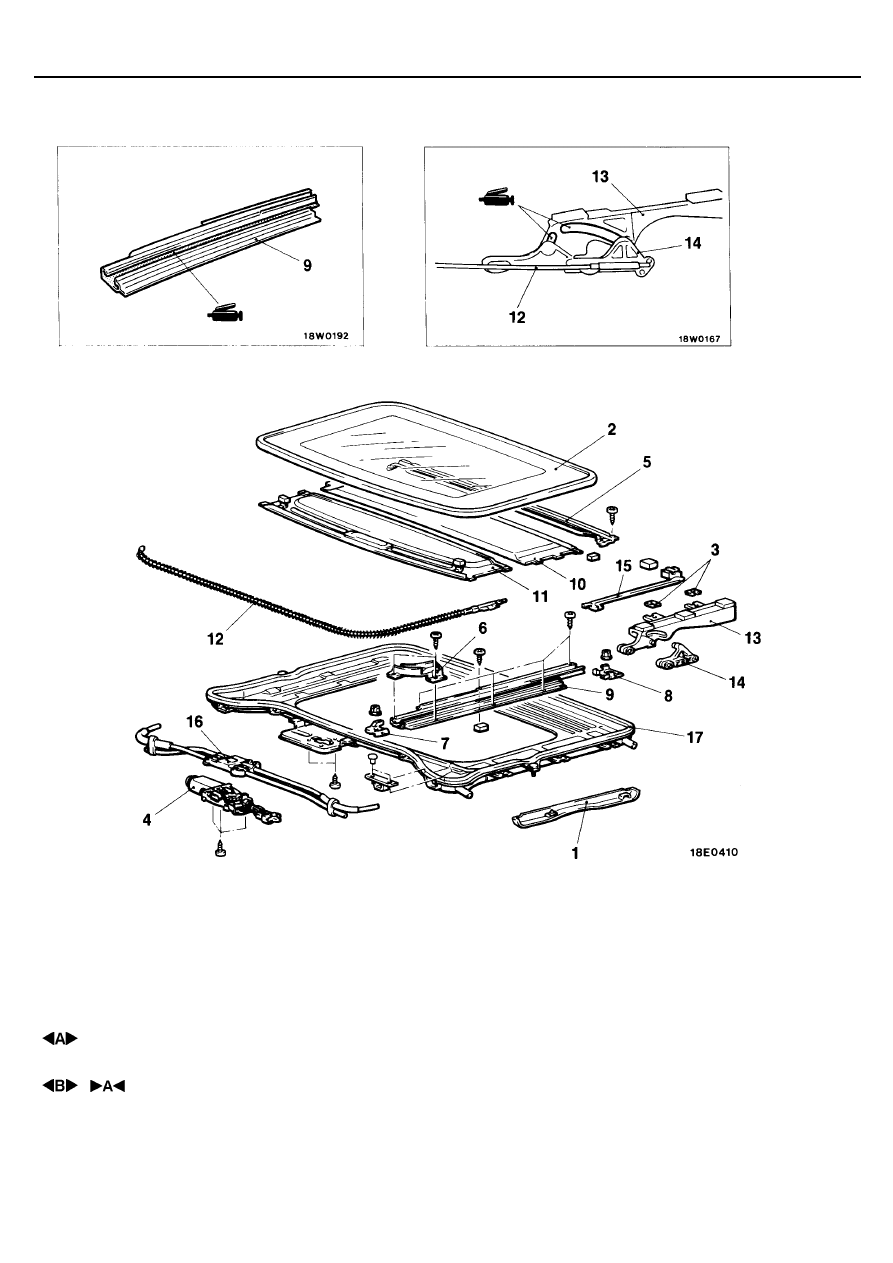

РАЗБОРКА И СБОРКА

























Последовательность разборки
1. Декоративная крышка
2. Стекло крышки люка в сборе
3. Регулировочная вставка
4. Электродвигатель привода люка
5. Направляющая водоотводящего молдинга
6. Передний водоотводящий молдинг
7. Передний держатель
8. Задний держатель
9. Направляющая в сборе






10. Солнцезащитная шторка (В)
11. Солнцезащитная шторка (А)
12. Трос привода люка
13. Подъемник в сборе
14. Ползун в сборе
15. Задняя направляющая в сборе
16. Узел привода в сборе
17. Рама в сборе














КУЗОВ –

 Люк <сдвижной, наклоняемый с электроприводом>



42-11



ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

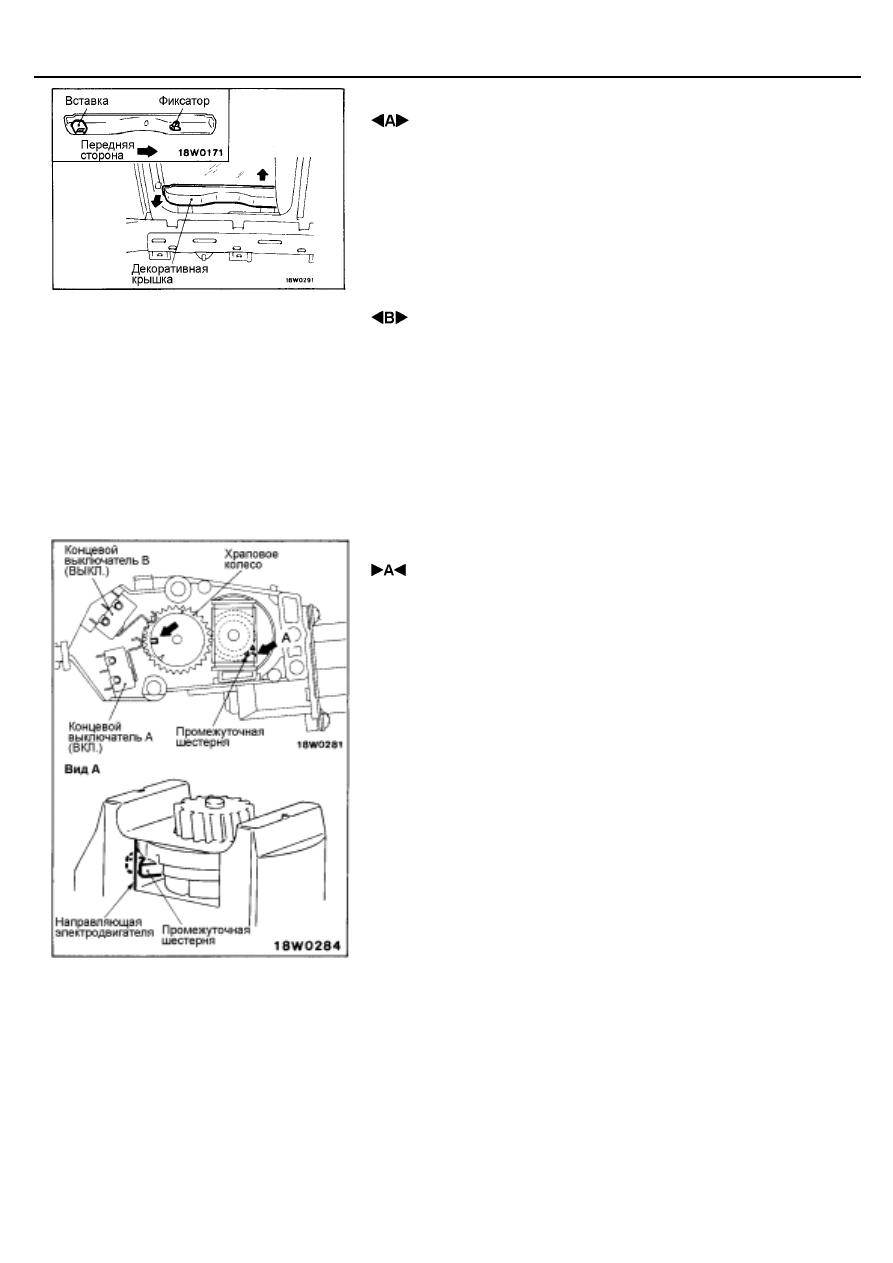

 СНЯТИЕ ДЕКОРАТИВНОЙ КРЫШКИ



Опустите передний край декоративной крышки, а затем потяните
задний ее край в салон автомобиля, чтобы снять декоративную
крышку.



 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА



Внимание:



Перед снятием электродвигателя привода люка всегда
полностью наклоняйте стекло крышки люка. В противном случае,
люк не будет правильно работать после установки
электродвигателя на место.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА



Используйте ключ для открывания люка, чтобы установить
электродвигатель привода люка в положение полного наклона
следующим образом.
(1)  Совместите собачку (с прямоугольной меткой) на храповом

колесе с положением включения концевого выключателя (А).

(2)  Совместите паз промежуточной шестерни с углом направляющей

электродвигателя.
