КУЗОВ –

Задняя дверь в сборе

42-34

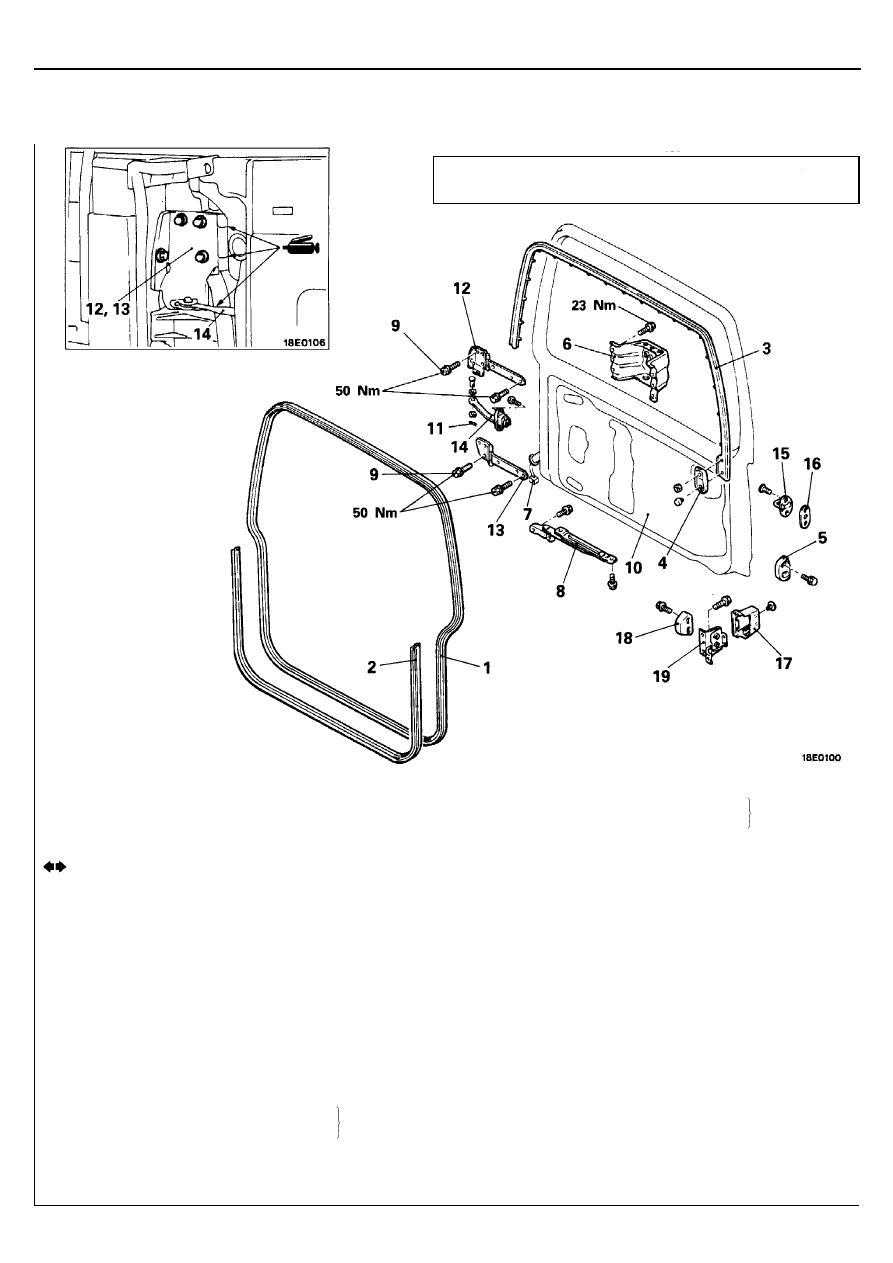

ЗАДНЯЯ ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

1.

Внутренний уплотнитель двери
<Кроме 2-х дверных моделей со складной
брезентовой крышей (CANVS TOP)>

2.

Внутренний уплотнитель двери
<2-х дверные модели со складной
брезентовой крышей (CANVS TOP)>

3.

Наружный уплотнитель проема двери
<Кроме 2-х дверных моделей со складной
брезентовой крышей (CANVS TOP)>

4.

Пластина крепления уплотнителя
<Кроме 2-х дверных моделей со складной
брезентовой крышей (CANVS TOP)>

5.

Буфер

6.

Кронштейн запасного колеса

Последовательность снятия задней двери
7.

Разъем жгута проводов

8.

Ограничитель открытия задней двери

9.

Болт крепления петли задней двери

10. Задняя дверь

Последовательность снятия петли

•



Облицовка задней двери

•



Водонепроницаемая пленка

10. Задняя дверь
11. Шплинт
12. Верхняя петля
13. Нижняя петля

Последовательность снятия ограничителя
открытия задней двери

•



Облицовка задней двери

•



Водонепроницаемая пленка

11. Шплинт
14. Ограничитель открытия двери

Последовательность снятия фиксатора замка
15. Фиксатор
16. Прокладка

Последовательность снятия кронштейна
буфера задней двери
17. Крышка кронштейна задней двери
18. Буфер задней двери

•



Задний комбинированный фонарь

19. Кронштейн крепления буфера задней двери

Заключительные операции после установки задней двери

•



Регулировка задней двери (Смотрите страницу 42-6.)

(Смотрите
страницу 42-35.)

КУЗОВ –

Задняя дверь в сборе/ Облицовка задней

двери и водонепроницаемая пленка

42-35

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

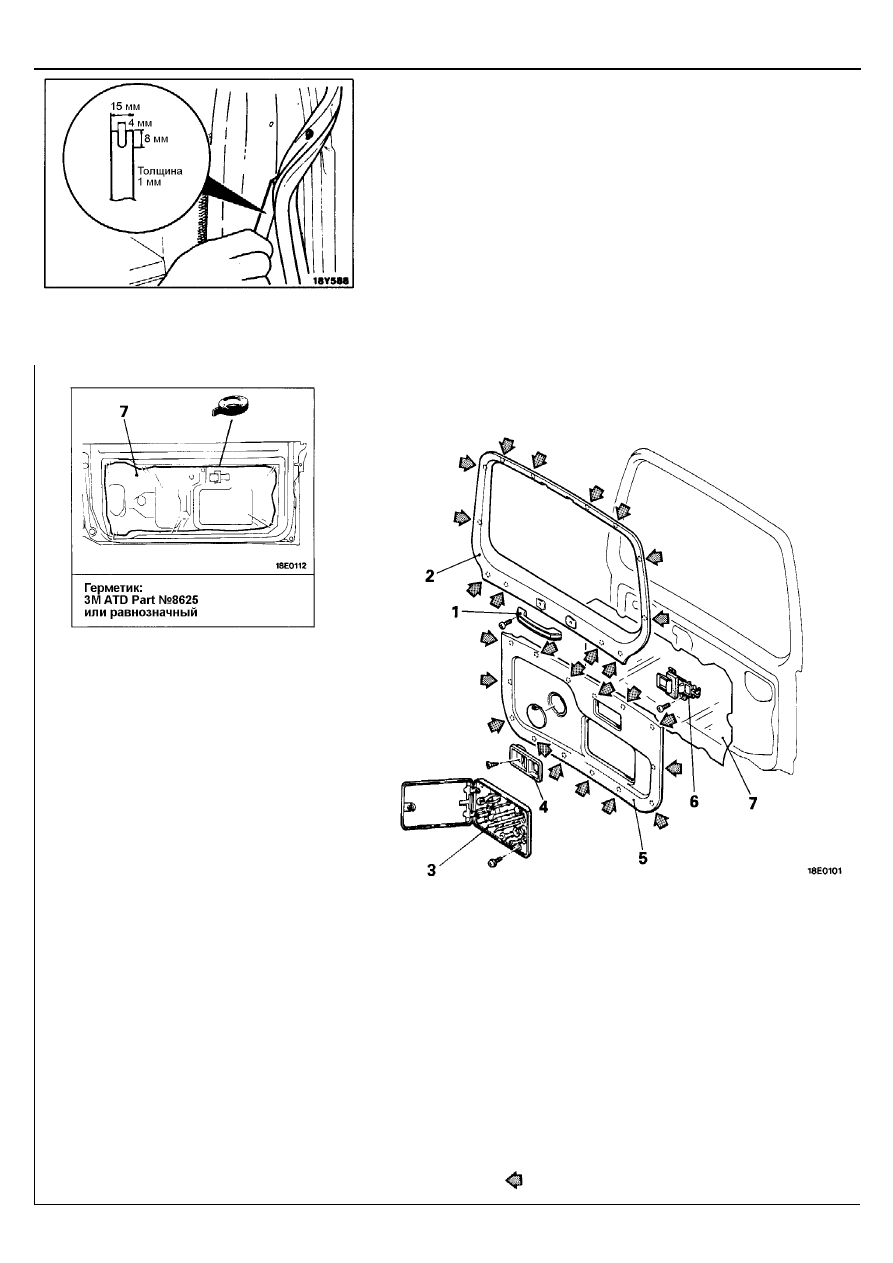

3. СНЯТИЕ НАРУЖНОГО УПЛОТНИТЕЛЯ ПРОЕМА ДВЕРИ

Для снятия наружного уплотнителя проема двери используйте
инструмент, специально изготовленный по размерам, указанным на
рисунке.

ОБЛИЦОВКА ЗАДНЕЙ ДВЕРИ И ВОДОНЕПРОНИЦАЕМАЯ ПЛЕНКА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Ручка задней двери

2.

Верхняя облицовка задней двери
<Модели с полной облицовкой>

3.

Инструментальный ящик

4.

Крышка внутренней ручки двери

5.

Облицовка задней двери

6.

Внутренняя ручка двери

7.

Водонепроницаемая пленка

: Стрелками указаны места установки фиксаторов.

КУЗОВ –

Замок и ручка задней двери

42-36

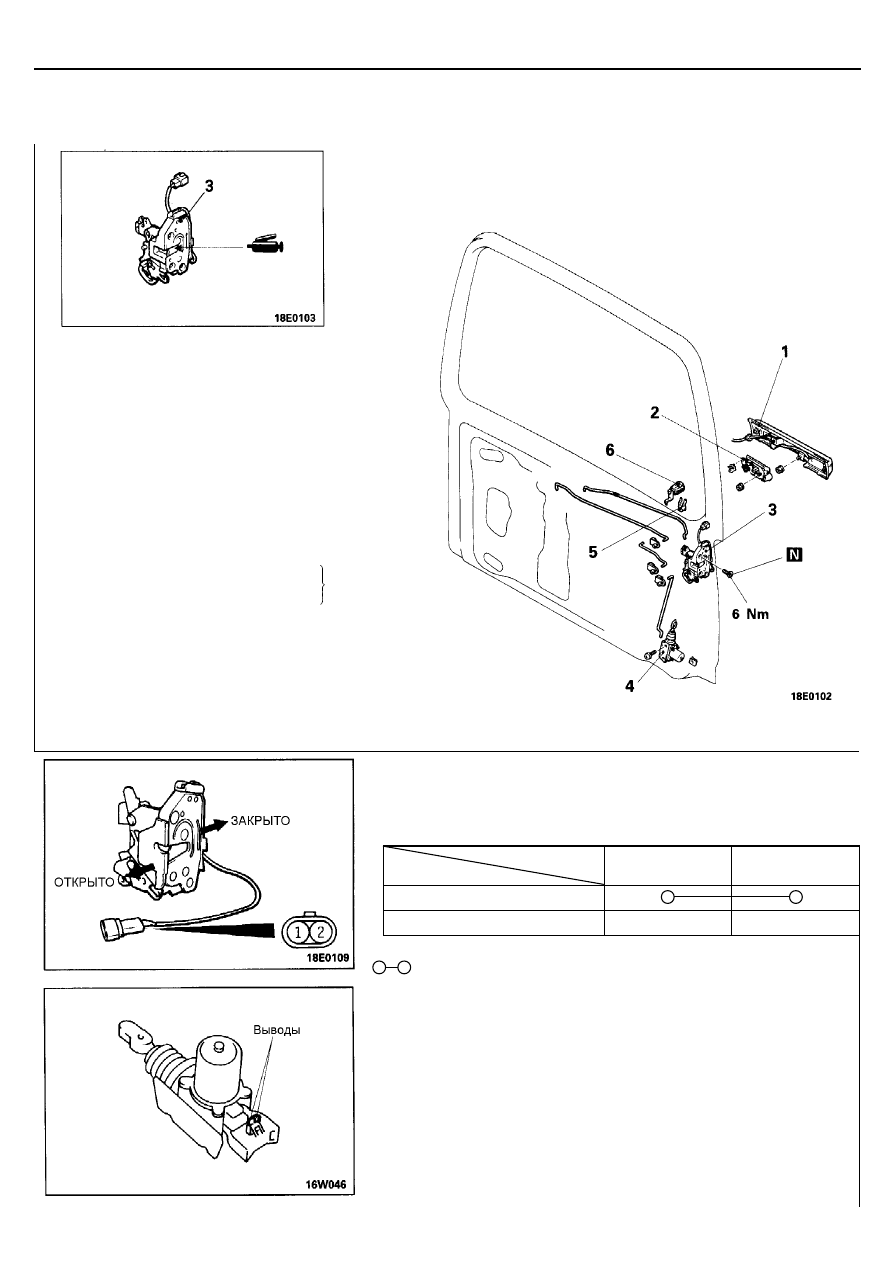

ЗАМОК И РУЧКА ЗАДНЕЙ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

ПРОВЕРКА

ДАТЧИК-ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ЗАМКА ДВЕРИ

Проверьте состояние цепи между выводами датчика-выключателя при
различных положениях замка двери.

Выводы

Положение выключателя

1

2

ОТКРЫТО

ЗАКРЫТО

ПРИМЕЧАНИЕ

      отмечено наличие замкнутой цепи между выводами.

ПРИВОД БЛОКИРОВКИ ЗАМКА ЗАДНЕЙ ДВЕРИ

Подсоедините питание от аккумуляторной батареи к выводу привода замка
двери и проверьте, что шток привода переместился. Если после
изменения полярности подсоединения питания к выводу привода, шток
переместился в обратном направлении, то привод является исправным.

•



Облицовка двери

•



Водонепроницаемая пленка

•



Регулировка хода наружной ручки двери
(Смотрите страницу 42-6.)

1.

Отделка фонаря освещения номерного
знака

2.

Наружная ручка двери

3.

Дверной замок в сборе

4.

Привод блокировки замка задней двери

5.

Держатель личинки замка

6.

Личинка замка задней двери

(Смотрите
страницу 42-35.)

КУЗОВ –

Люк <Сдвижной, с электроприводом>

42-37

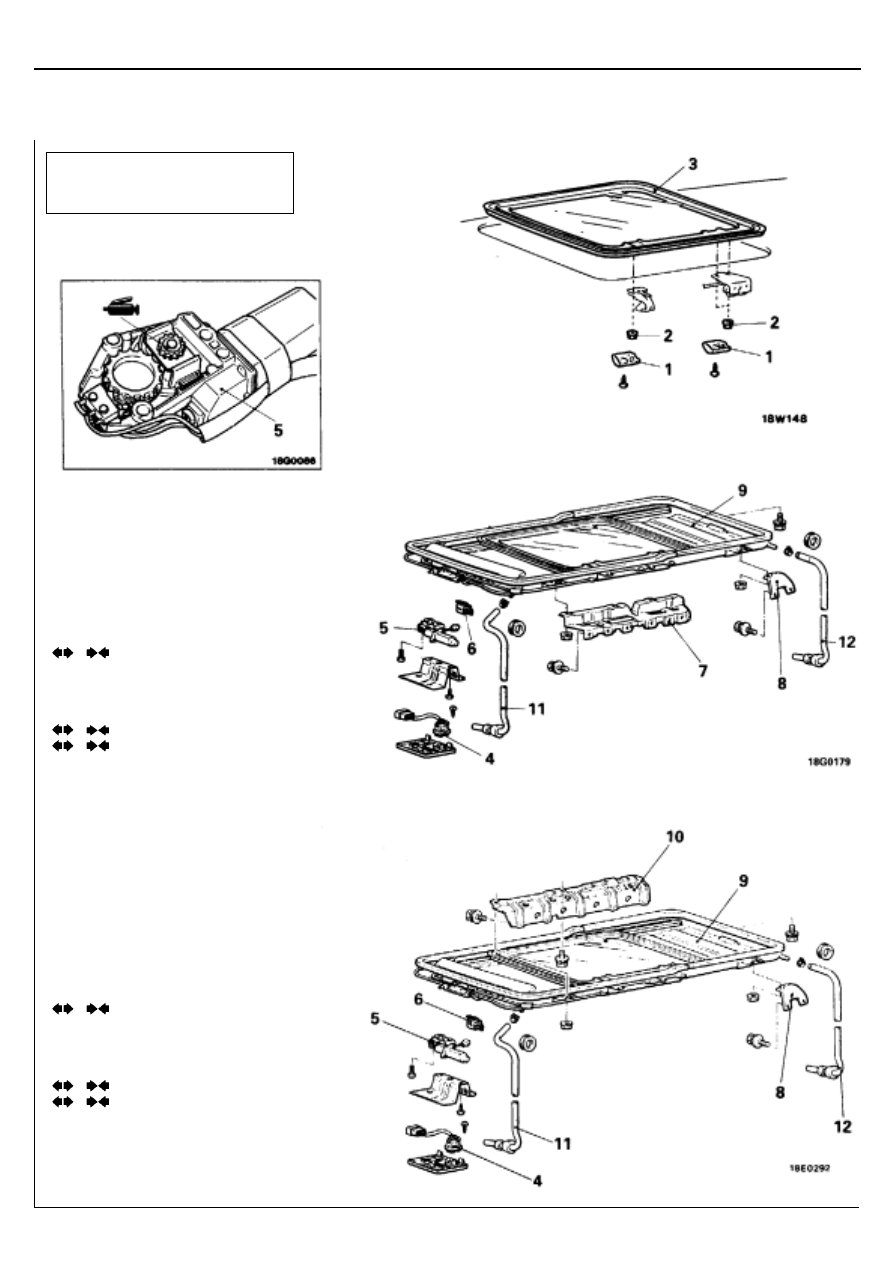

ЛЮК <СДВИЖНОЙ, С ЭЛЕКТРОПРИВОДОМ>

СНЯТИЕ И УСТАНОВКА

Заключительная операция

•



Проверка герметичности люка
(Смотрите страницу 42-7.)

Последовательность снятия стекла люка
1.

Декоративная крышка

2.

Гайка

3.

Стекло люка в сборе

Автомобили выпуска до Мая 1991 года

Последовательность снятия
люка в сборе
4.

Жгут проводов люка

•



Облицовка потолка (Смотрите
ГЛАВУ 52 – "Облицовка потолка")

5.

Электродвигатель в сборе

6.

Электронный блок управления

7.

Передний установочный кронштейн

8.

Задний установочный кронштейн

9.

Люк в сборе

11. Передний дренажный шланг
12. Задний дренажный шланг

Автомобили выпуска с Июня 1991 года

Последовательность снятия
люка в сборе
4.

Жгут проводов люка

•



Облицовка потолка (Смотрите
ГЛАВУ 52 – "Облицовка потолка")

5.

Электродвигатель в сборе

6.

Электронный блок управления

8.

Задний установочный кронштейн

9.

Люк в сборе

10. Передний установочный кронштейн
11. Передний дренажный шланг
12. Задний дренажный шланг
