Mitsubishi Pajero (1991-1998 год). Руководство - часть 372





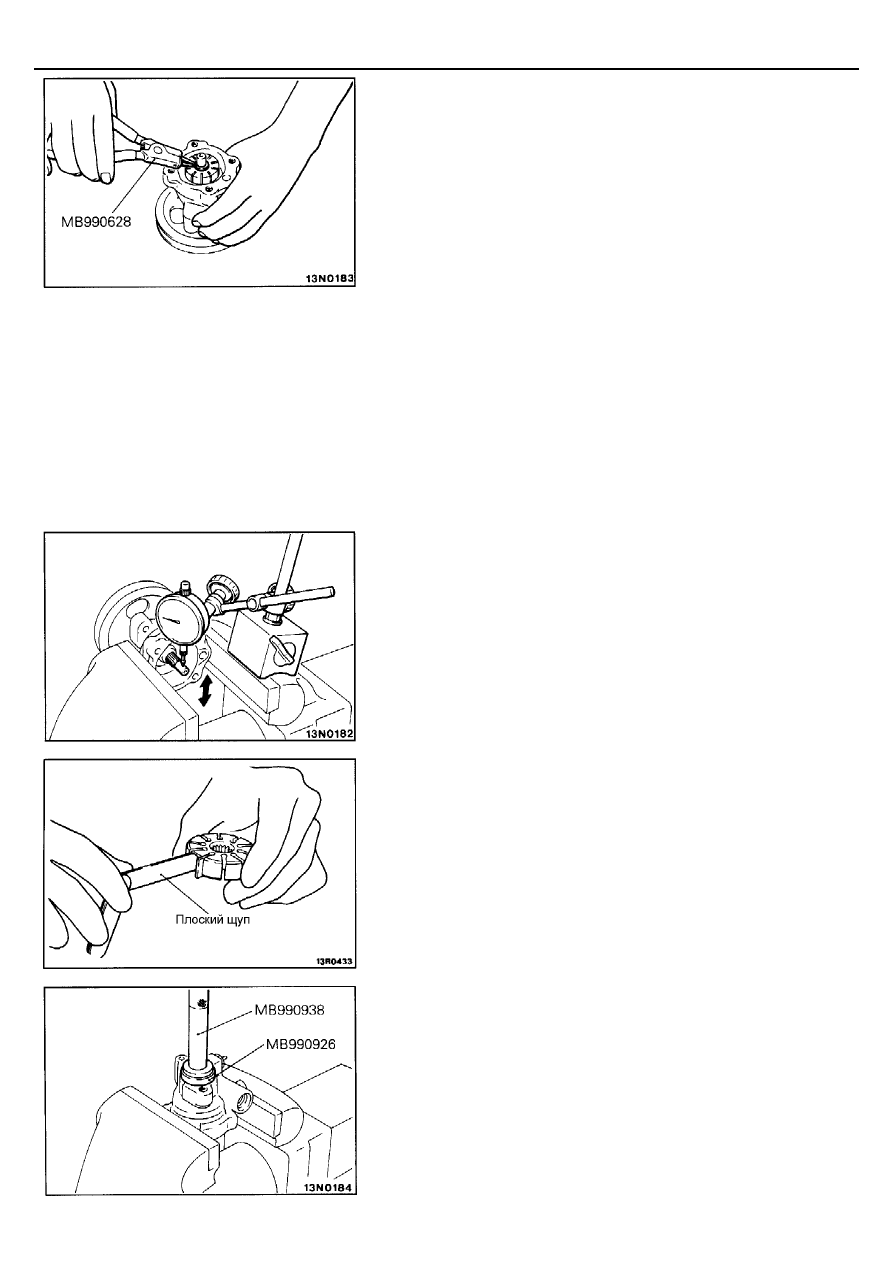

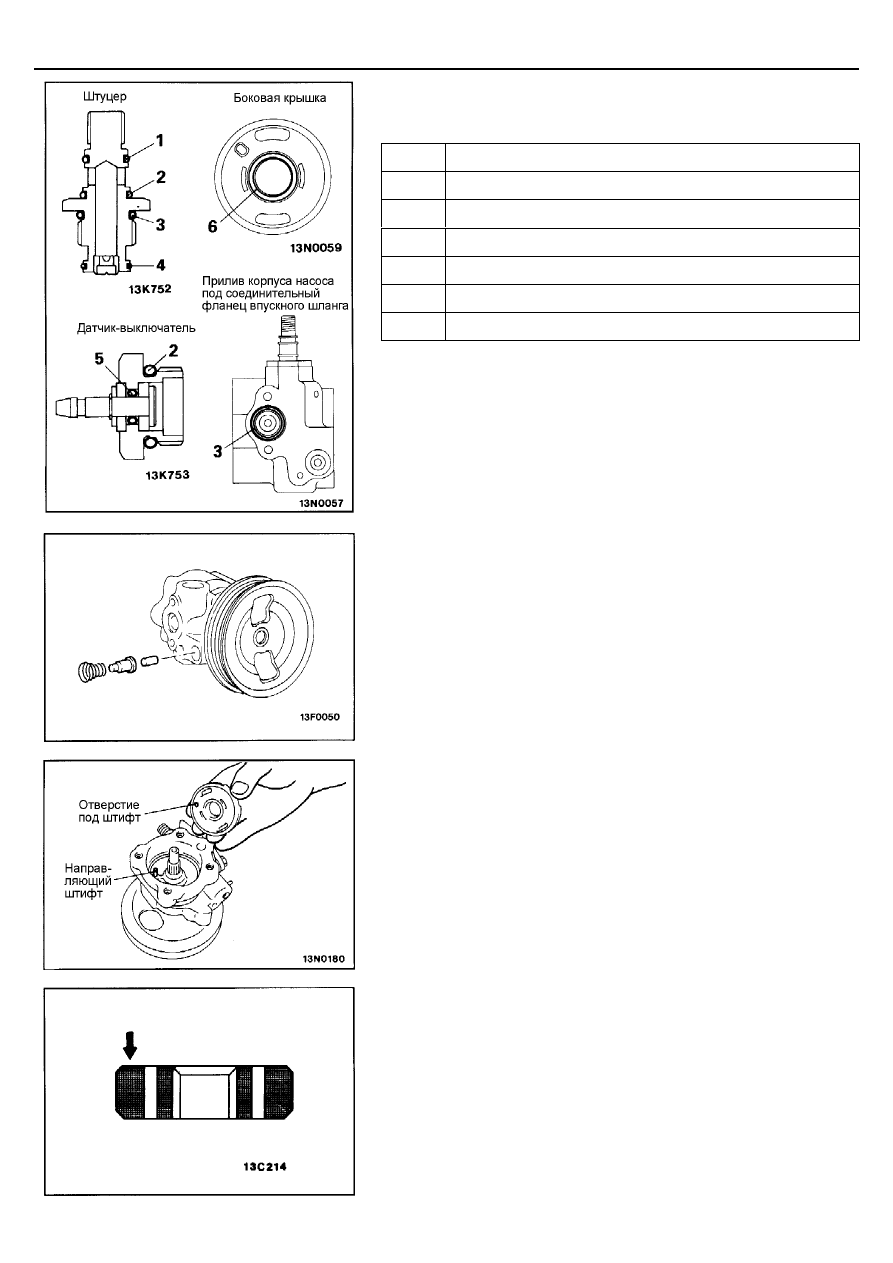

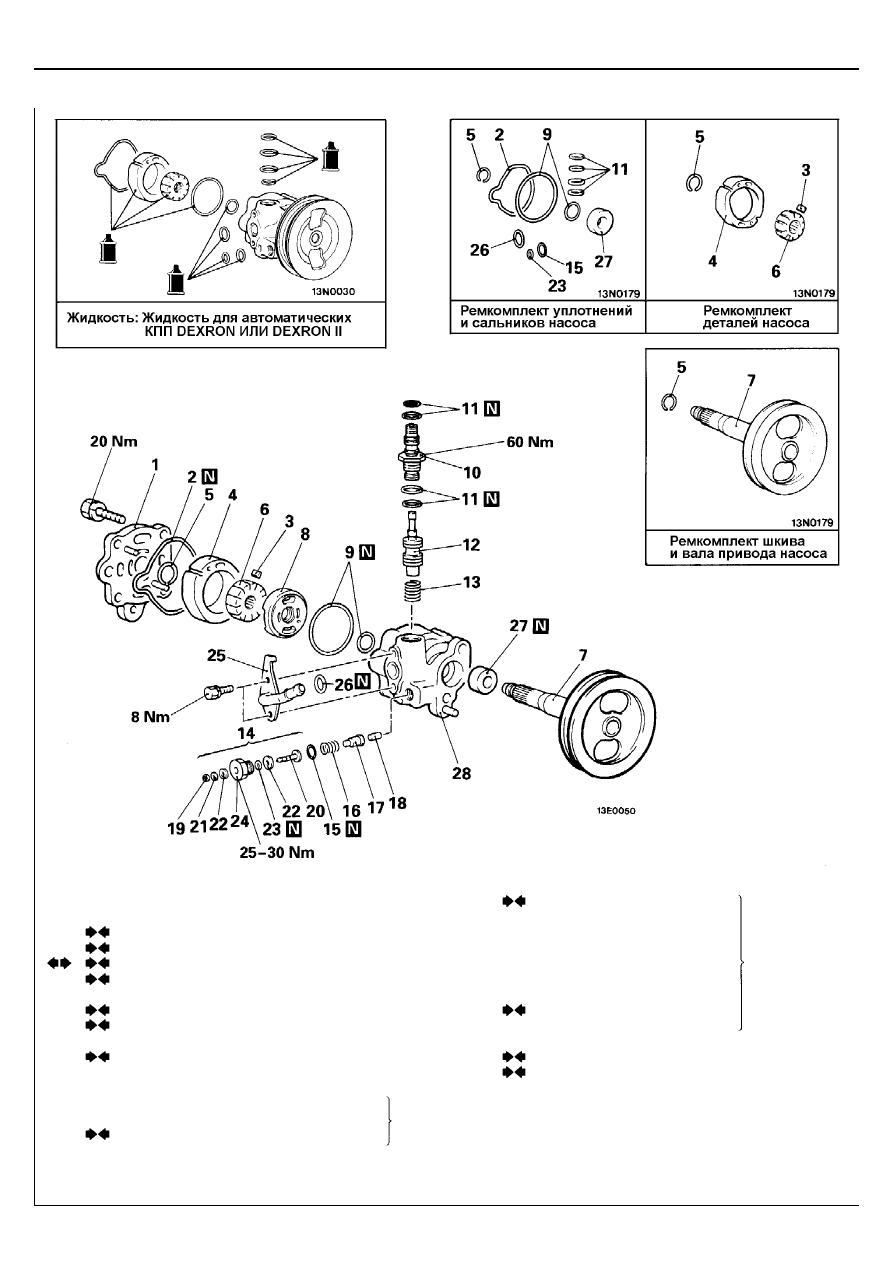

РУЛЕВОЕ УПРАВЛЕНИЕ –

Насос гидроусилителя

рулевого управления

37-35

РАЗБОРКА И СБОРКА <Кроме 2800D>

Последовательность разборки
1.  Крышка насоса
2.  Кольцевая прокладка
3.  Лопасти
4.  Кулачковая шайба
5.  Стопорное кольцо
6.  Ротор
7.  Шкив и вал привода насоса в сборе
8.  Боковая пластина
9.  Кольцевая прокладка
10.  Штуцер
11.  Кольцевое уплотнение
12.  Клапан регулирования расхода жидкости
13.  Пружина клапана
14.  Датчик-выключатель давления

жидкости в гидросистеме усилителя

15.  Кольцевая прокладка

16.  Пружина
17.  Плунжер
18.  Шток поршня
19.  Стопорное кольцо
20.  Контакт
21.  Шайба
22.  Изолятор
23.  Кольцевая прокладка
24.  Заглушка
25.  Соединительный фланец впускного шланга
26.  Кольцевая прокладка
27.  Сальник
28.  Корпус насоса

Внимание
Не допускается разборка клапана регулирования
расхода жидкости.

<3000А/Т,
3500А/Т>

<3000А/Т,
3500А/Т>

РУЛЕВОЕ УПРАВЛЕНИЕ –

Насос гидроусилителя

рулевого управления

37-36

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

5.  СНЯТИЕ СТОПОРНОГО КОЛЬЦА

ПРОВЕРКА



Проверьте отсутствие засорения клапана регулирования расхода
жидкости.



Проверьте отсутствие износа или повреждений шкива в сборе.



Проверьте отсутствие "ступенчатого" износа лопастей и пазов ротора.



Проверьте отсутствие "ступенчатого" износа на поверхности контакта
лопастей и кулачковой шайбы.



Проверьте отсутствие повреждений на лопастях.

ЗАЗОР МЕЖДУ ВАЛОМ ПРИВОДА НАСОСА И КОРПУСОМ
НАСОСА ГИДРОУСИЛИТЕЛЯ

(1)  Установите индикатор часового типа на концевую часть вала привода

насоса.

(2)  Измерьте зазор, перемещая вал привода насоса вверх-вниз.

Предельно допустимое значение:   0,1 мм

ЗАЗОР МЕЖДУ ЛОПАСТЬЮ И КАНАВКОЙ РОТОРА
НАСОСА

Предельно допустимое значение:   0,06 мм

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

27.  УСТАНОВКА САЛЬНИКА

РУЛЕВОЕ УПРАВЛЕНИЕ –

Насос гидроусилителя

рулевого управления

37-37

26./23./15./11./9. УСТАНОВКА КОЛЬЦЕВЫХ ПРОКЛАДОК

Перед установкой нанесите рекомендованную жидкость на все
кольцевые уплотнения.

Внутренний диаметр х ширина, мм

1

11 х 1,9

2

13 х 1,9

3

17,8 х 2,4

4

13,5 х 1,5

5

3,8 х 1,9

6

16,8 х 2,4

16.  УСТАНОВКА ПРУЖИНЫ

Вставьте пружину в отверстие корпуса насоса таким образом, чтобы
больший диаметр пружины находился со стороны датчика-
выключателя давления жидкости в гидросистеме.

8.  УСТАНОВКА БОКОВОЙ ПЛАСТИНЫ

Установите боковую пластину, совместив отверстие в боковой
пластине с направляющим штифтом в корпусе насоса.

6.  УСТАНОВКА РОТОРА

Установите ротор на вал привода насоса гидроусилителя так, чтобы
метка, выштампованная на роторе, была направлена к крышке
насоса.

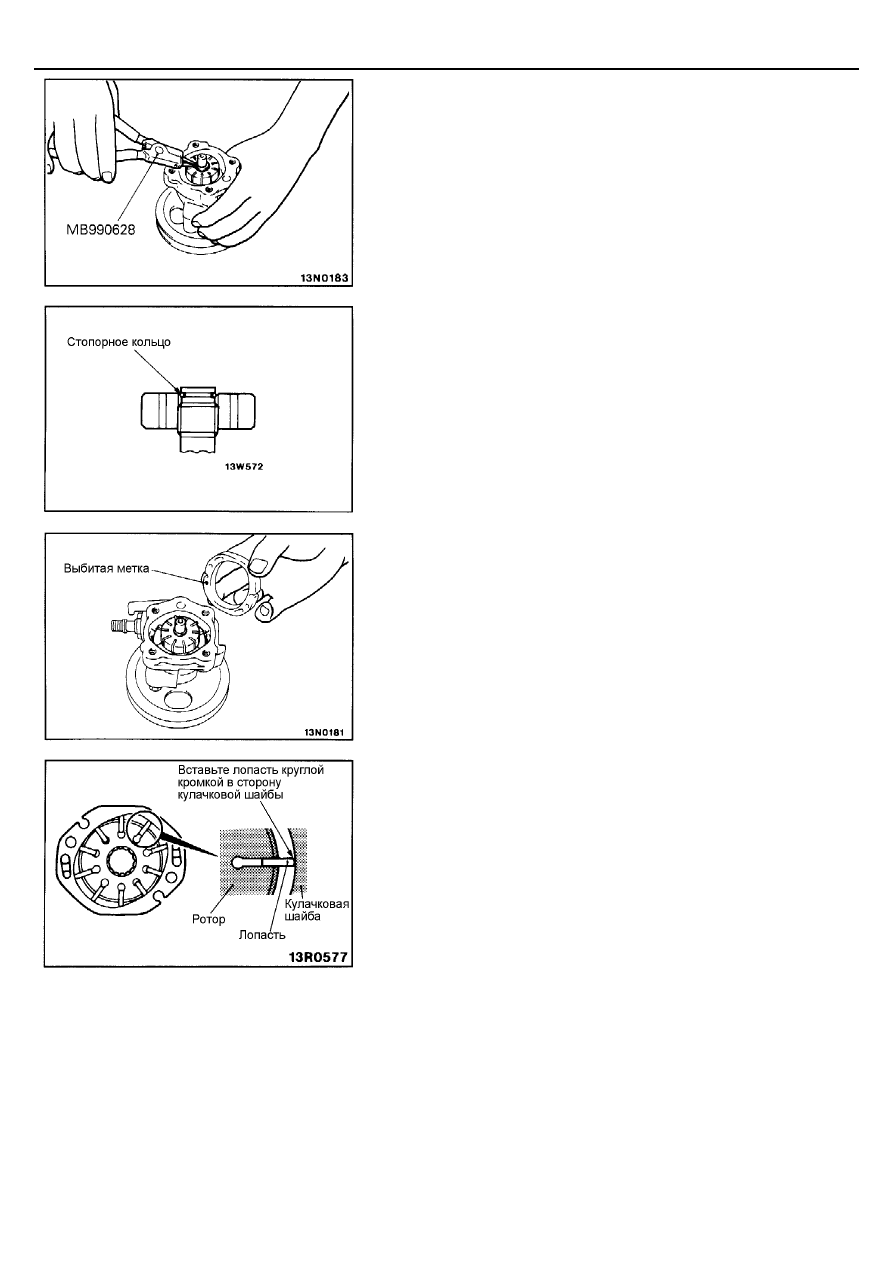

РУЛЕВОЕ УПРАВЛЕНИЕ –

Насос гидроусилителя

рулевого управления

37-38

5.  УСТАНОВКА СТОПОРНОГО КОЛЬЦА

После установки стопорного кольца поднимите ротор и проверьте
правильность посадки кольца в канавке.

4.  УСТАНОВКА КУЛАЧКОВОЙ ШАЙБЫ

Установите кулачковую шайбу таким образом, чтобы сторона с
выбитой меткой была обращена к боковой пластине насоса.

3.  УСТАНОВКА ЛОПАСТЕЙ

Установите лопасти в ротор, уделяя особое внимание правильному
направлению установки.
