ЗАДНЯЯ ПОДВЕСКА –

Нижний рычаг

34-4

НИЖНИЙ РЫЧАГ

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

7.  УСТАНОВКА ПЕРЕДНЕЙ ВТУЛКИ НИЖНЕГО РЫЧАГА

Установите переднюю втулку нижнего рычага так, чтобы втулка была
ориентирована, как показано на рисунке.

ЗАМЕНА ЗАДНЕЙ ВТУЛКИ НИЖНЕГО
РЫЧАГА

(1) Выпрессуйте втулку с помощью специального инструмента.

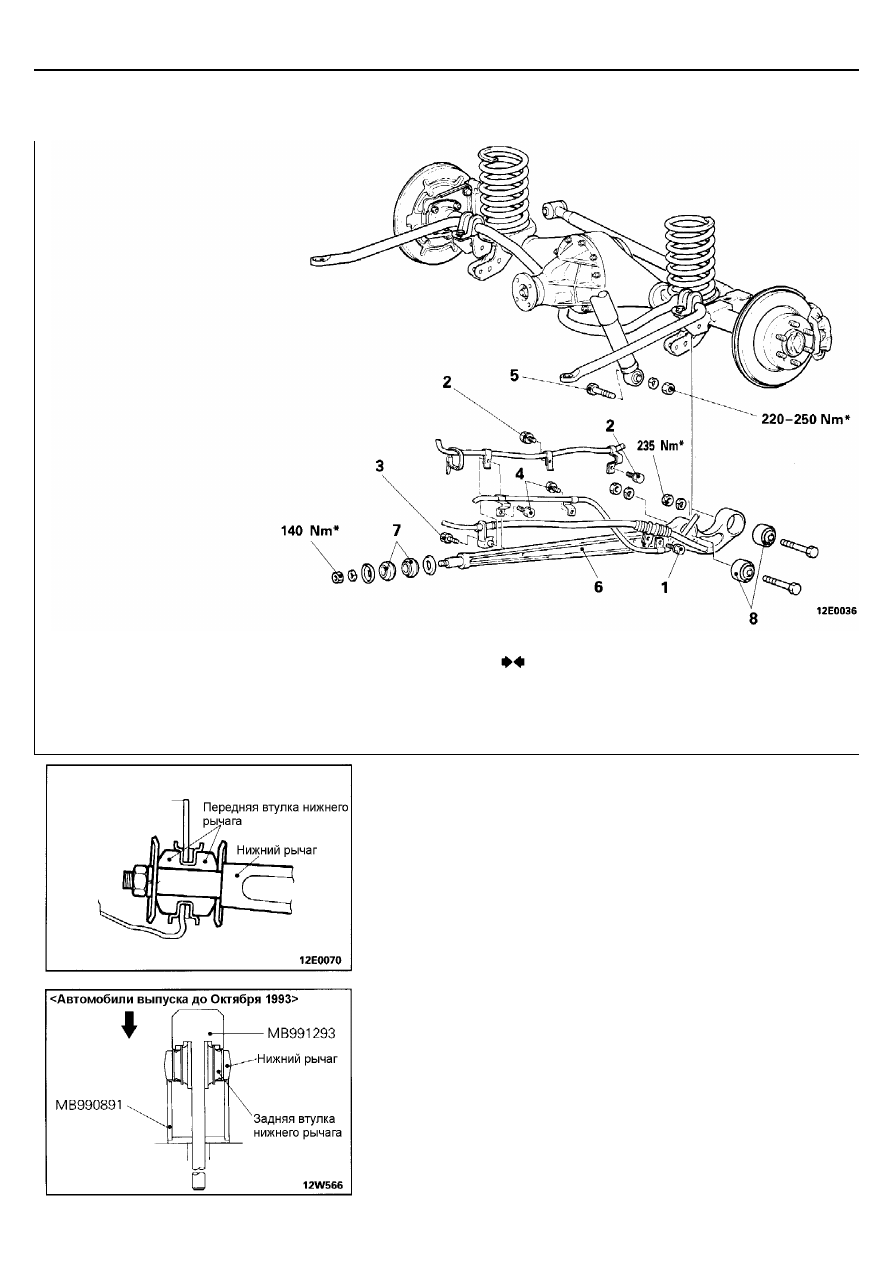

Последовательность снятия
1.

Болт крепления фиксатора троса привода
стояночного тормоза

2.

Болт крепления фиксатора жгута проводов привода
блокировки заднего дифференциала

3.  Болт крепления фиксатора троса привода

стояночного тормоза (Модели с длинной
колесной базой)

4.

Болт крепления фиксатора жгута проводов датчика
частоты вращения колеса

<

Модели с ABS

>

5.  Нижний болт крепления амортизатора

6.  Нижний рычаг
7.  Передняя втулка нижнего рычага
8.  Задняя втулка нижнего рычага

Внимание

∗∗∗∗

:

Указывает детали, которые необходимо затянуть
предварительно, а затем произвести окончательную
затяжку, опустив незагруженный автомобиль на колеса.

ЗАДНЯЯ ПОДВЕСКА –

Нижний рычаг

34-5

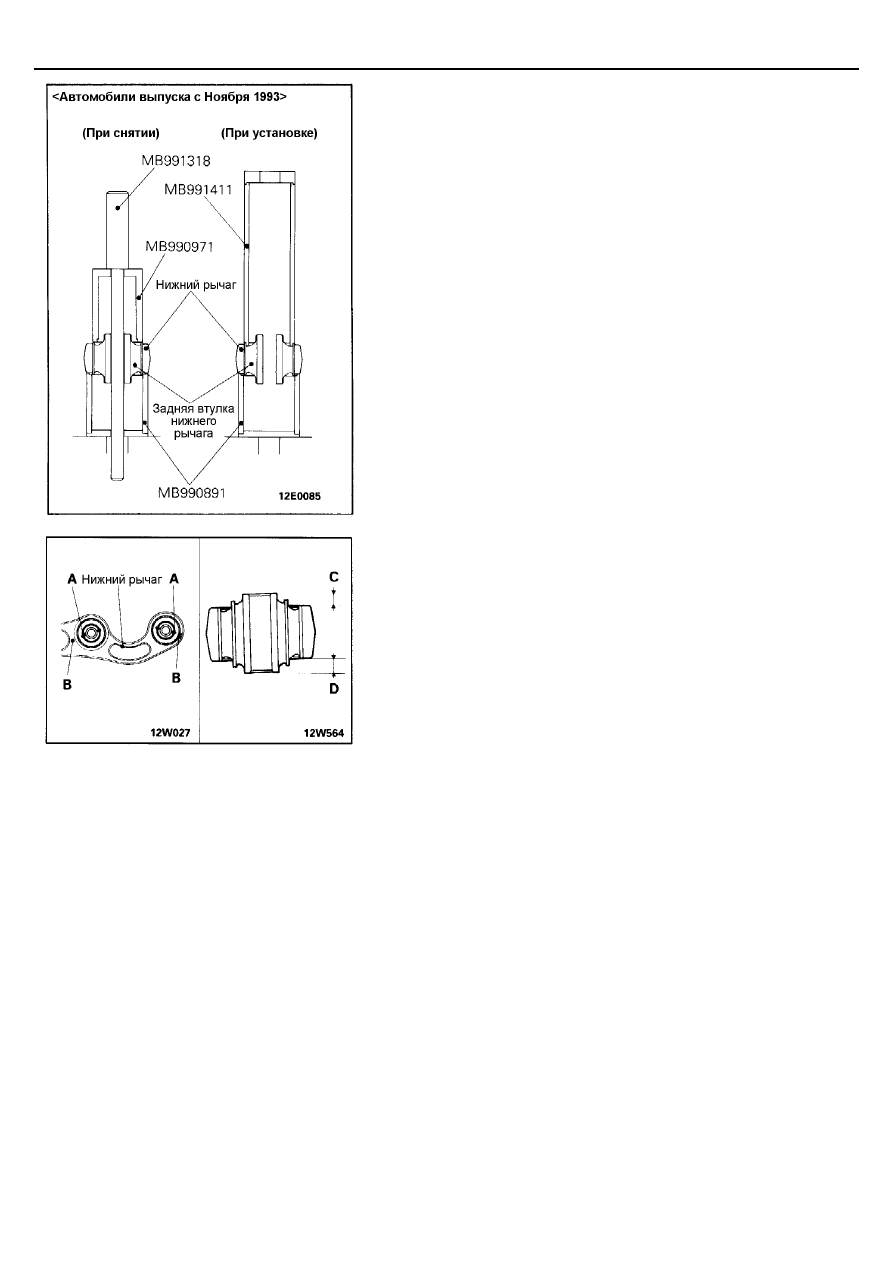

(2) Совместите метку (B) на нижнем рычаге с меткой (A) на задней

втулке, как показано на рисунке, и с помощью специального
инструмента запрессуйте втулку в нижний рычаг.
Убедитесь, что разница длин выступающих частей (C-D) не
превышает 1 мм.

ЗАДНЯЯ ПОДВЕСКА –

Амортизатор и поперечная тяга

34-6

АМОРТИЗАТОР И ПОПЕРЕЧНАЯ ТЯГА

СНЯТИЕ И УСТАНОВКА

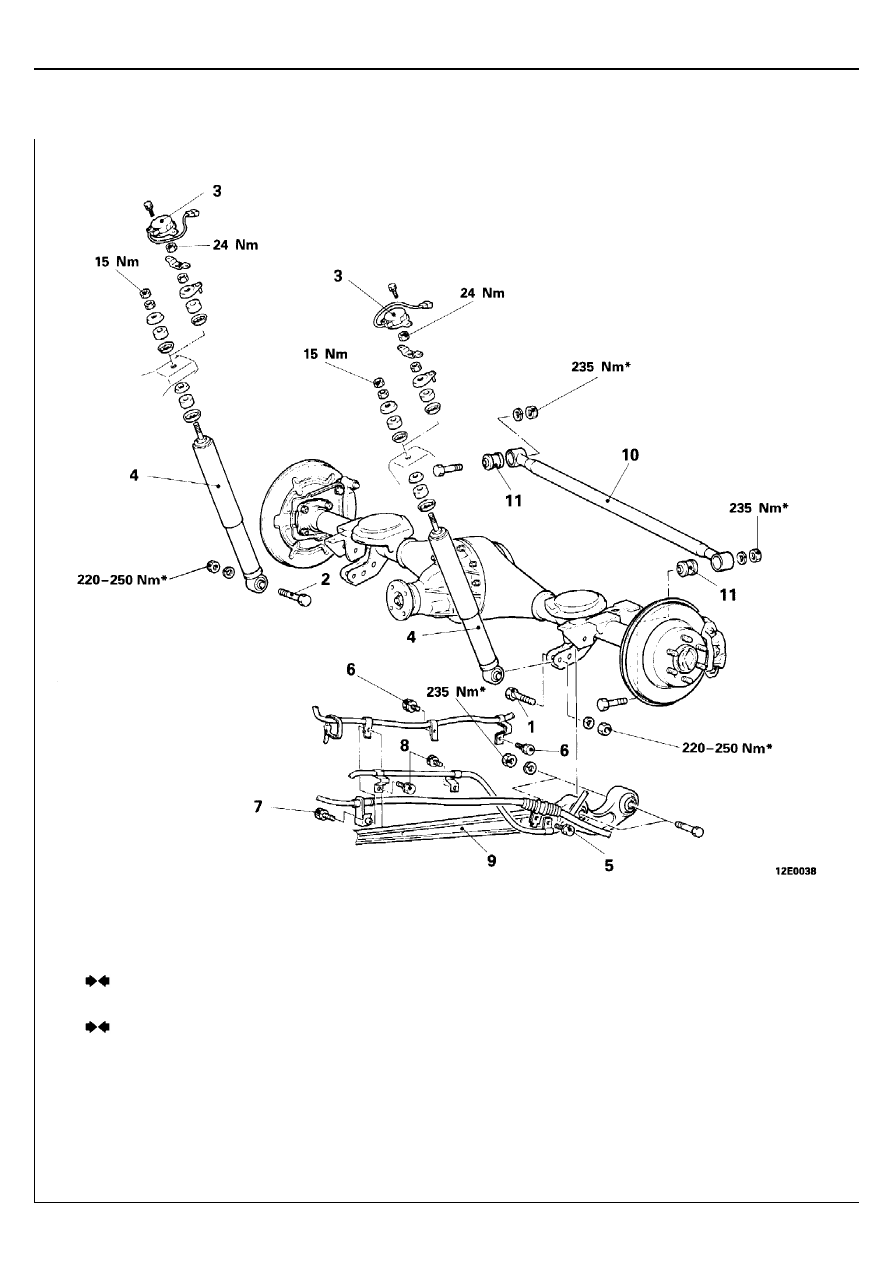

Последовательность снятия амортизатора
1.  Нижний болт левого амортизатора
2.  Нижний болт правого амортизатора
3.  Привод изменения жесткости амортизатора

<

Модели с регулировкой жесткости

амортизаторов

>

4.  Амортизатор

Последовательность снятия поперечной тяги
1.  Нижний болт крепления левого амортизатора
5.  Болт крепления фиксатора троса привода

стояночного тормоза (с левой стороны)

6.  Болт крепления фиксатора жгута проводов

привода блокировки заднего дифференциала

7.  Болт крепления фиксатора троса привода

стояночного тормоза (с левой стороны,
модели с длинной колесной базой)

8.  Болт крепления фиксатора датчика частоты

вращения колеса (Модели с ABS)

9.  Нижний рычаг
10.  Поперечная тяга
11.  Втулка поперечной тяги

Внимание

∗∗∗∗

:

Указывает детали, которые необходимо затянуть
предварительно, а затем произвести окончательную
затяжку, опустив незагруженный автомобиль на колеса.

ЗАДНЯЯ ПОДВЕСКА –

Амортизатор и поперечная тяга

34-7

ЗАМЕНА ВТУЛКИ ПОПЕРЕЧНОЙ ТЯГИ

(1)  С помощью специального инструмента выпрессуйте втулку из

поперечной тяги и запрессуйте новую втулку.

(2)  Убедитесь, что разница длин выступающих частей (А-В) не

превышает следующего значения.
A – B = 0

±

 1,0 мм

Внимание
При запрессовке втулки нанесите достаточное количество
мыльного раствора в установочное отверстие поперечной тяги и
на втулку.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

4.  УСТАНОВКА АМОРТИЗАТОРА/ 3. УСТАНОВКА

ПРИВОДА (МОДЕЛИ С РЕГУЛИРОВКОЙ ЖЕСТКОСТИ
АМОРТИЗАТОРОВ)

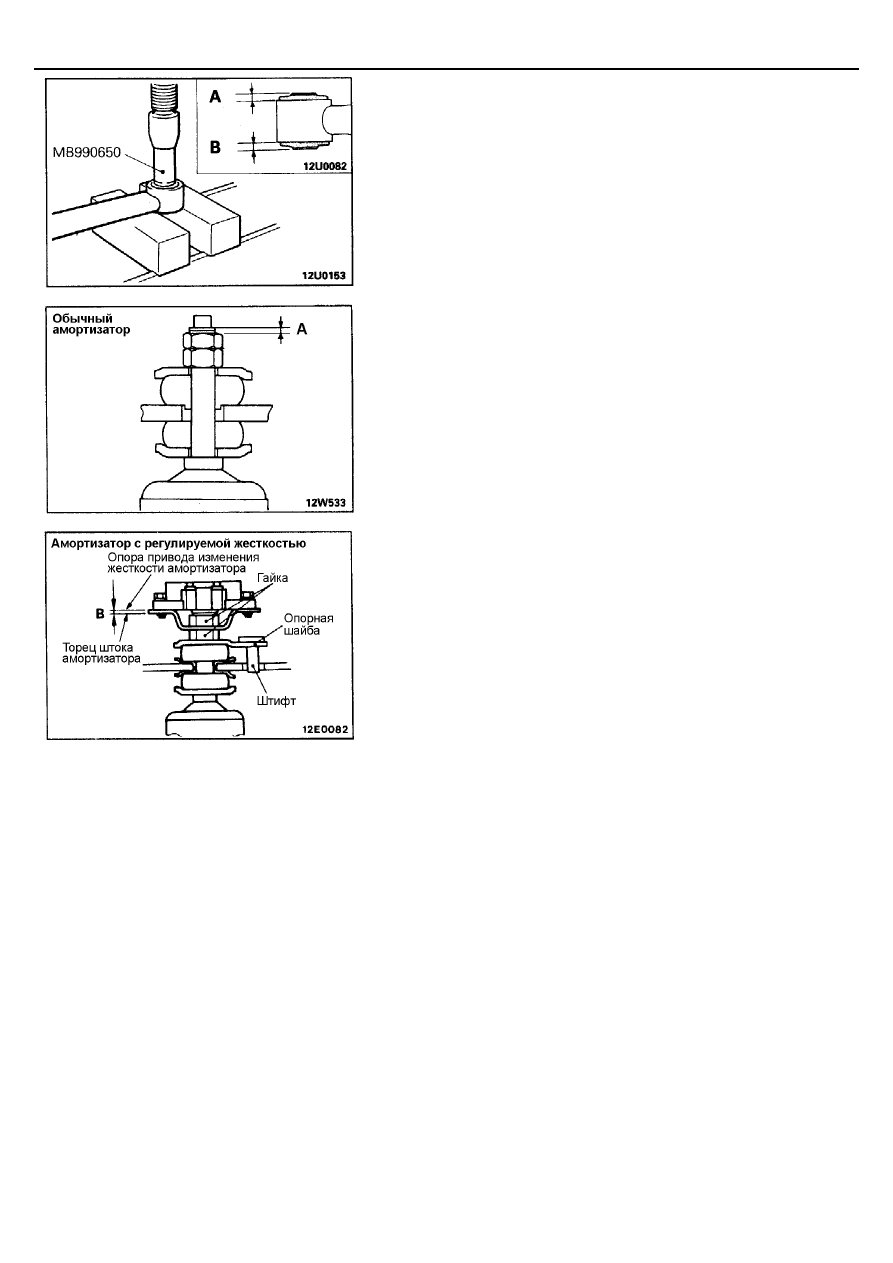

Затяните гайку так, чтобы расстояния ("А" и "В"), показанные на
рисунке, соответствовали номинальным значениям.
Номинальное значение "А":   1,0 – 2,0 мм

"B":   1,5 – 2,5 мм

Внимание
Будьте осторожны, не погните направляющий штифт опорной
шайбы при затяжке гайки.
