Mitsubishi Pajero (1991-1998 год). Руководство - часть 279





ПЕРЕДНИЙ МОСТ

–



Ступица переднего колеса

26-12

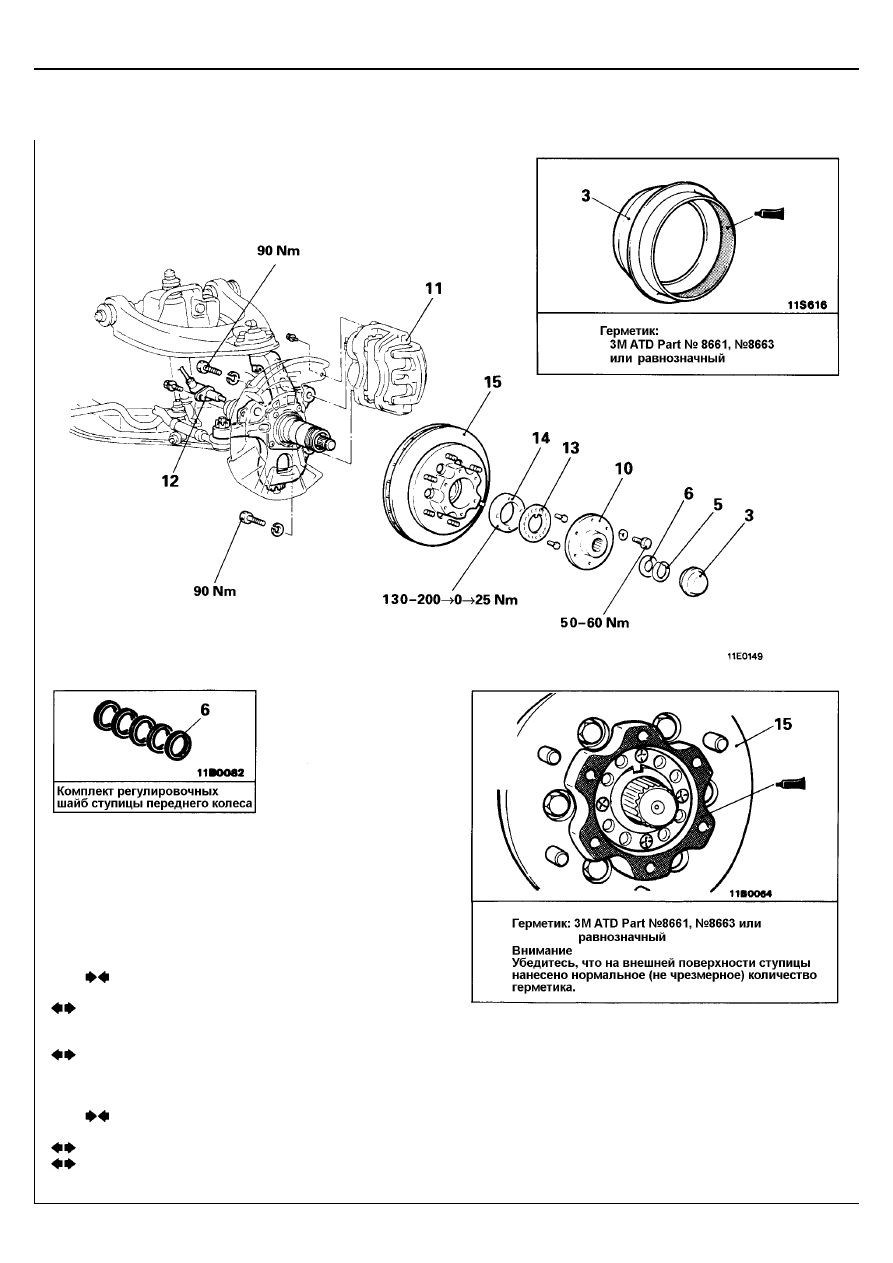

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА

СНЯТИЕ И УСТАНОВКА (Модели без ступицы подключения привода колеса)

•



Регулировка осевого зазора вала привода
колеса

5.  Стопорное кольцо
6.  Регулировочная шайба
10.  Фланец привода колеса
11.  Суппорт переднего тормоза в сборе
12.  Датчик частоты вращения колеса

<

Модели с ABS

>

(Смотрите ГЛАВУ 35 – "Датчик частоты вращения колеса".)

13.  Стопорная шайба

•



Регулировка предварительного натяга подшипников
ступицы переднего колеса

14.  Контргайка
15.  Ступица переднего колеса

ПЕРЕДНИЙ МОСТ

–



Ступица переднего колеса

26-13

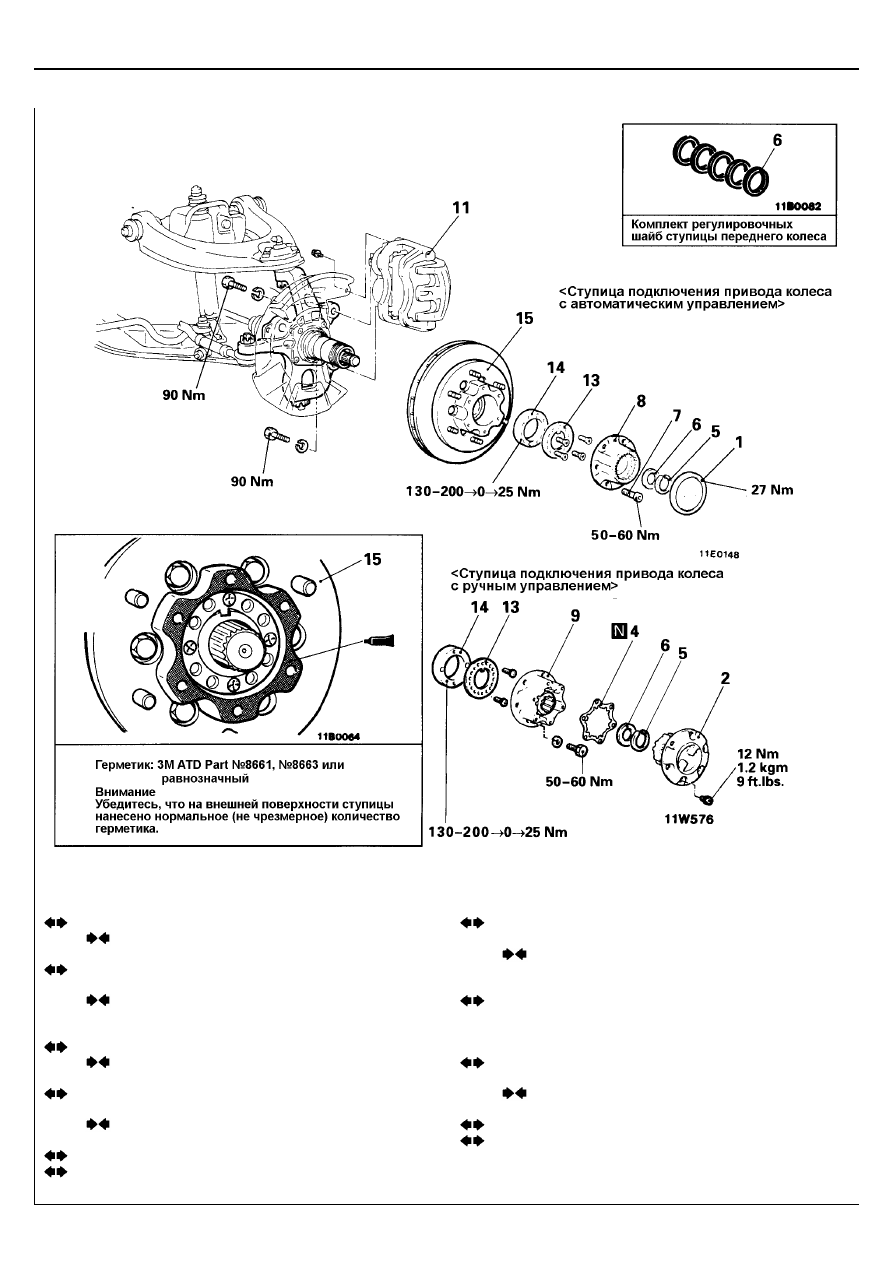

СНЯТИЕ  И УСТАНОВКА (модели со ступицей подключения привода колеса)

Последовательность снятия
<Автомобили со ступицей подключения привода
колеса с автоматическим управлением>

Последовательность снятия
<Автомобили со ступицей подключения привода
колеса с ручным управлением>

1.  Крышка

•



Регулировка осевого зазора вала привода
колеса

5.  Стопорное кольцо
6.  Регулировочная шайба

•



Регулировка сопротивления вращению
ступицы подключения привода колеса
с автоматическим управлением

7.  Болты
8.  Ступица подключения привода колеса

с автоматическим управлением

11.  Суппорт переднего тормоза в сборе
13.  Стопорная шайба

•



Регулировка предварительного натяга
подшипников ступицы переднего колеса

14.  Контргайка
15.  Ступица переднего колеса

2.  Крышка ступицы подключения привода

колеса

•



Регулировка осевого зазора вала привода
колеса

4.  Прокладка
5.  Стопорное кольцо
6.  Регулировочная шайба
9.  Ступица подключения привода колеса

с ручным управлением

11.  Суппорт переднего тормоза в сборе
13.  Стопорная шайба

•



Регулировка предварительного натяга
подшипников ступицы переднего колеса

14.  Контргайка
15.  Ступица переднего колеса

ПЕРЕДНИЙ МОСТ

–



Ступица переднего колеса

26-14

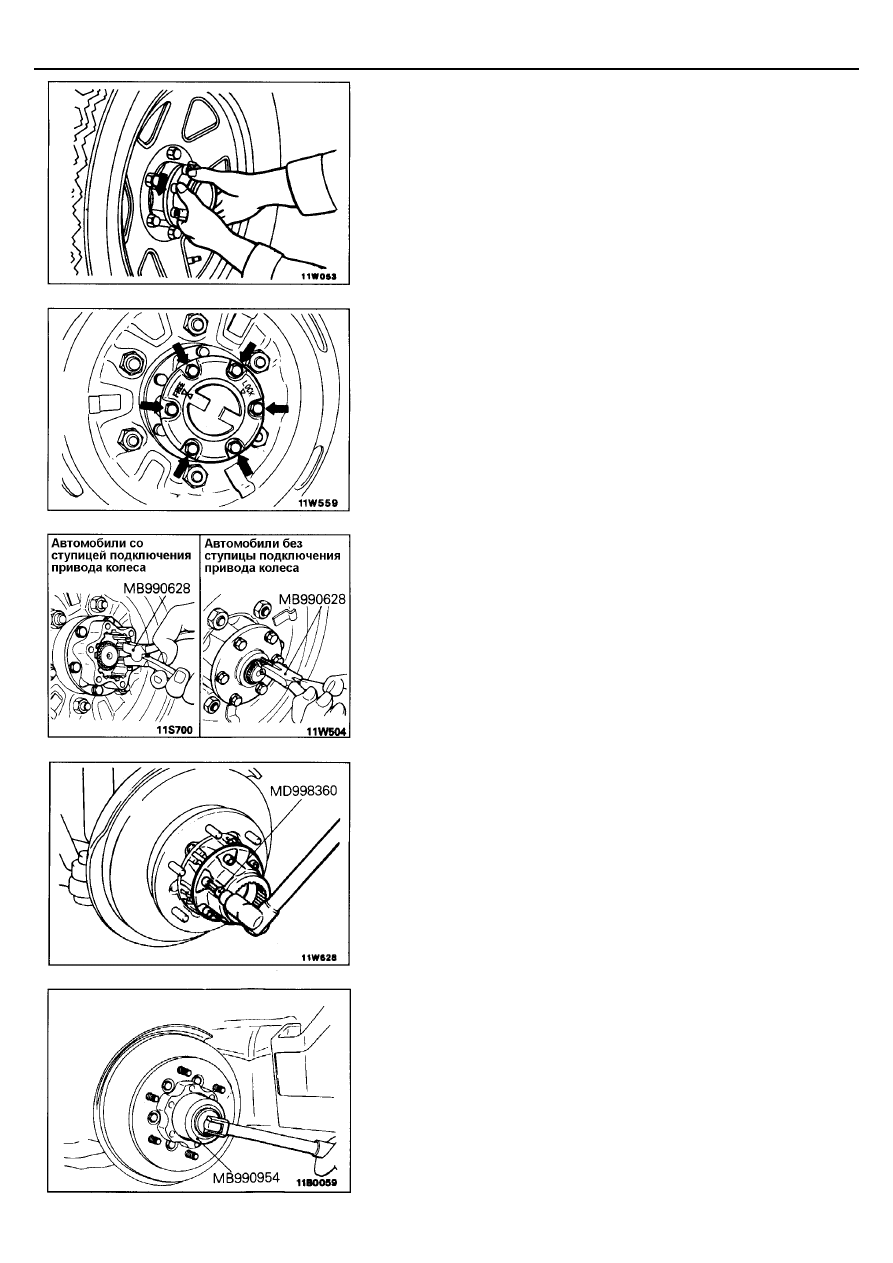

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1.  СНЯТИЕ КРЫШКИ <Ступица подключения привода

колеса с автоматическим управлением>

1.  Разблокируйте ступицы подключения привода колес (отключите

полный привод).
ПРИМЕЧАНИЕ
Для отключения полного привода (4WD) переведите рычаг
управления раздаточной коробки в положение "2H" и перекатите
автомобиль назад на 1-2 метра.

(2)  Снимите крышку со ступицы подключения привода колеса.

ПРИМЕЧАНИЕ
Если крышка не отворачивается от руки, то используйте ключ для
снятия масляного фильтра. Чтобы не повредить крышку, проложите
полоску ткани между ней и ключом.

2.  СНЯТИЕ КРЫШКИ СТУПИЦЫ ПОДКЛЮЧЕНИЯ

ПРИВОДА КОЛЕСА <Ступица подключения привода
колеса с ручным управлением>

(1)  Установите управляющую рукоятку крышки ступицы подключения

привода колеса в положение "FREE" (разблокировано).

(2)  Отверните болты крепления и снимите крышку ступицы

подключения привода колеса.

5.  СНЯТИЕ СТОПОРНОГО КОЛЬЦА

7.  СНЯТИЕ БОЛТОВ (Модели со ступицей подключения

привода колеса с автоматическим управлением)

11.  СНЯТИЕ СУППОРТА ПЕРЕДНЕГО ТОРМОЗА В СБОРЕ

(1)  Снимите суппорт переднего тормоза с подсоединенными

шлангами.

(2)  С помощью проволоки подвесьте суппорт на верхнем рычаге

подвески так, чтобы суппорт не упал.
Внимание
Не перекручивайте тормозной шланг.

14. СНЯТИЕ КОНТРГАЙКИ / 15. СНЯТИЕ СТУПИЦЫ

ПЕРЕДНЕГО КОЛЕСА

(1)  Снимите стопорную шайбу, затем с помощью специального

инструмента отверните контргайку.

(2)  Снимите ступицу переднего колеса с поворотного кулака вместе

с внутренним и наружным подшипниками.

ПЕРЕДНИЙ МОСТ

–



Ступица переднего колеса

26-15

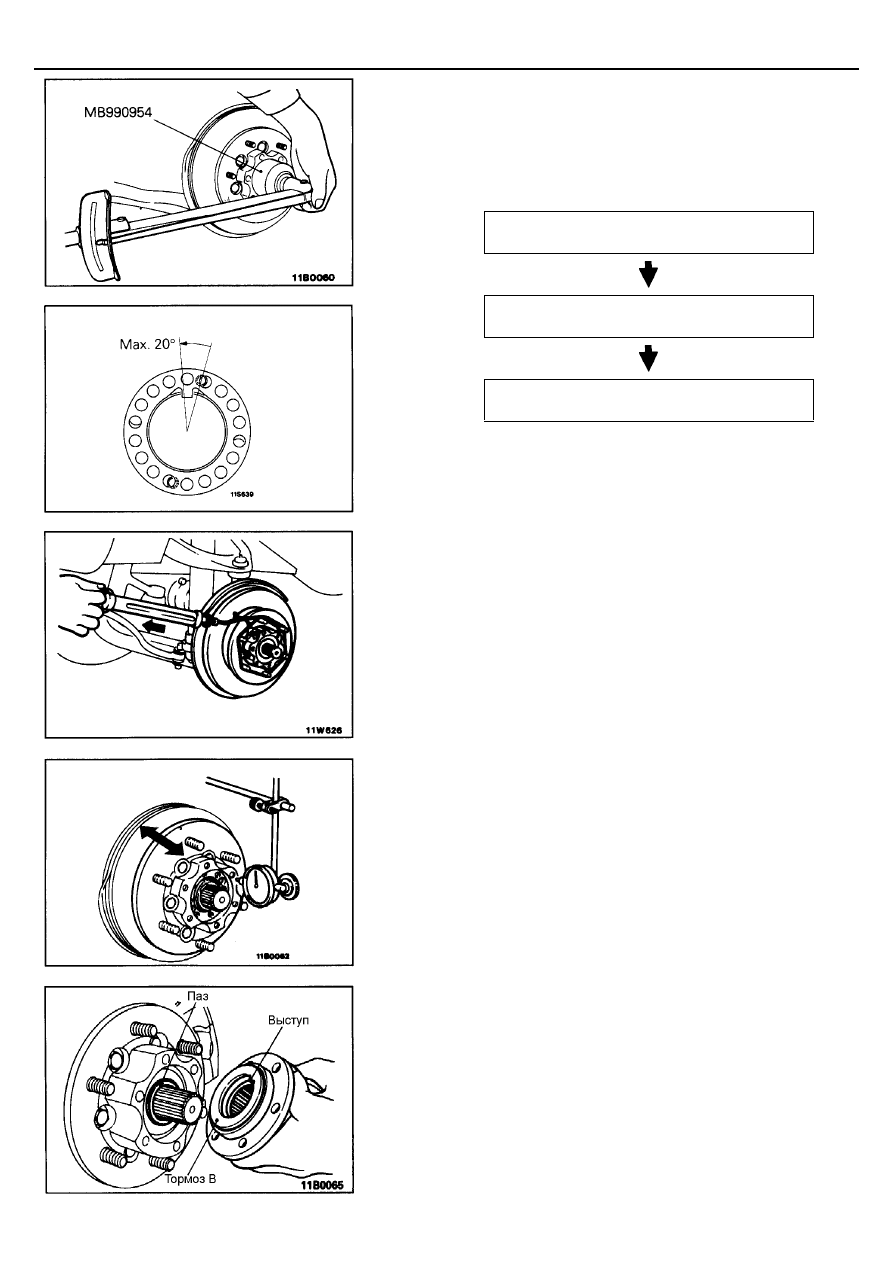

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

•

  РЕГУЛИРОВКА ПЕРЕДВАРИТЕЛЬНОГО НАТЯГА

ПОДШИПНИКОВ СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА

(1)  С помощью специального инструмента затяните контргайку в

следующем порядке.

Затяните моментом 130-200 Н

⋅

м

Отвернуть до момента 0 Н

⋅

м

Затяните моментом 25 Нм

и затем отверните на 30

°

-40

°

(2)  Установите стопорную шайбу. Если отверстия шайбы не

совмещены с отверстиями контргайки, то доверните контргайку
до совмещения отверстий, но не более чем на 20

°

.

(3)  Ослабьте контргайку поворотом приблизительно на 30

°

-40

°

 и

отрегулируйте сопротивление вращению подшипников ступицы
переднего колеса и осевой зазор ступицы переднего колеса так,
чтобы они соответствовали номинальным значениям.
Номинальный значение:

Сопротивление вращению подшипников
ступицы переднего колеса:                 0,3-1,3 Нм
[При измерении с помощью пружинного
динамометра]:                                        5-18 Н
Осевой зазор ступицы
переднего колеса:                                  0,05 мм или меньше

ПРИМЕЧАНИЕ
Если отрегулировать предварительный натяг подшипников не
удается, то, вероятно, подшипники установлены неправильно.
Проверьте и при необходимости отремонтируйте.
Кроме того, проверьте состояние смазки подшипников.

(4)  Закрепите стопорную шайбу. Если отверстия шайбы не

совмещены с отверстиями контргайки, то ослабьте контргайку до
совмещения отверстий.

8.  УСТАНОВКА СТУПИЦЫ ПОДКЛЮЧЕНИЯ ПРИВОДА

КОЛЕСА С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

(1)  Совместите выступ на тормозе (В) с пазом на оси поворотного

кулака и установите ступицу подключения привода колеса.

(2)  Убедитесь, что ступица подключения привода колеса входит в

надежный контакт со ступицей переднего колеса после легкого
нажатия (шлицы совмещены). Если контакта нет, то поверните
ступицу подключения привода колеса до получения нужного
результата.
