АВТОМАТИЧЕСКАЯ КПП –

Поиск неисправностей <V4AW3>



23-35-8a

<3000-24V>

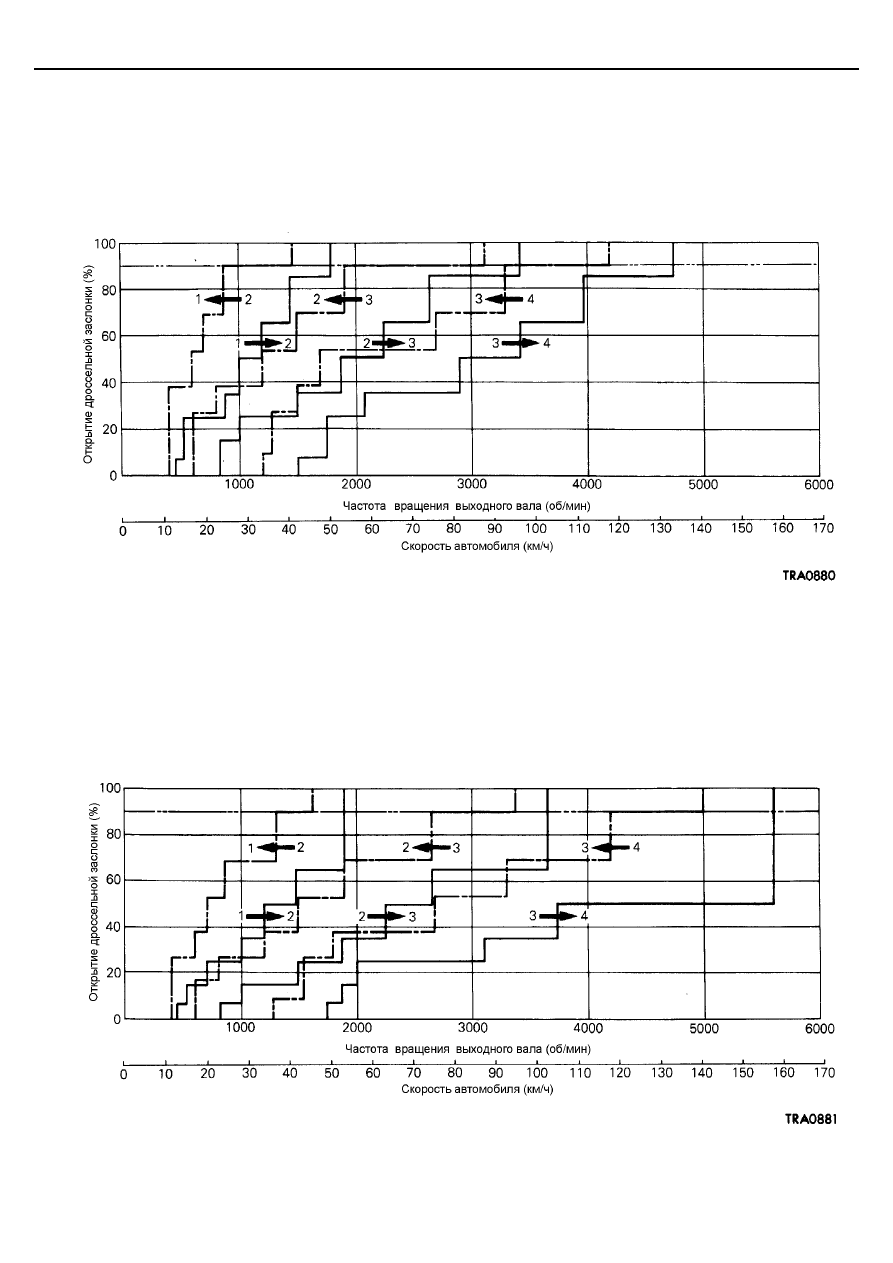

Режим работы АКПП - Normal





Режим работы АКПП - Power



© Mitsubishi Motors Corporation   Jun.   1994

PWJE9086-F Added





АВТОМАТИЧЕСКАЯ КПП –

Поиск неисправностей <V4AW3>



23-35-8b

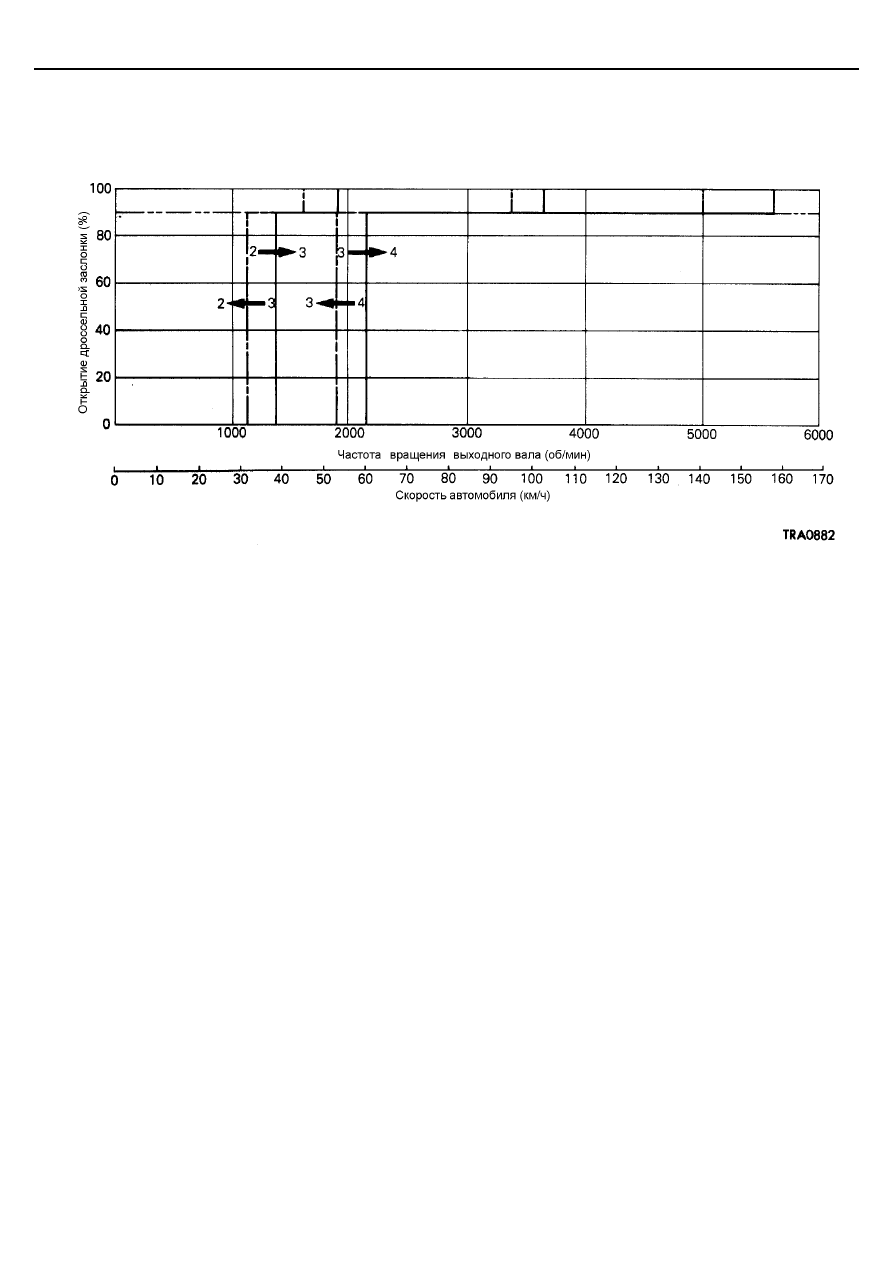

Режим работы АКПП - Hold





© Mitsubishi Motors Corporation   Jun.   1994

PWJE9086-F Added





АВТОМАТИЧЕСКАЯ КПП –

Поиск неисправностей <V4AW3>



23-35-9



ФУНКЦИЯ САМОДИАГНОСТИКИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД ОБСЛУЖИВАНИЕМ

(1)  Если напряжение аккумуляторной батареи низкое, то диагностические

коды выводиться не будут. Поэтому, перед проведением проверки,
измерьте напряжение аккумуляторной батареи.

(2)  Если отсоединена аккумуляторная батарея или разъем блока

управления двигателем, то диагностические коды занесенные в
память будут стерты.
Поэтому, не отсоединяйте аккумуляторную батарею, если
диагностические коды неисправностей не считаны полностью.







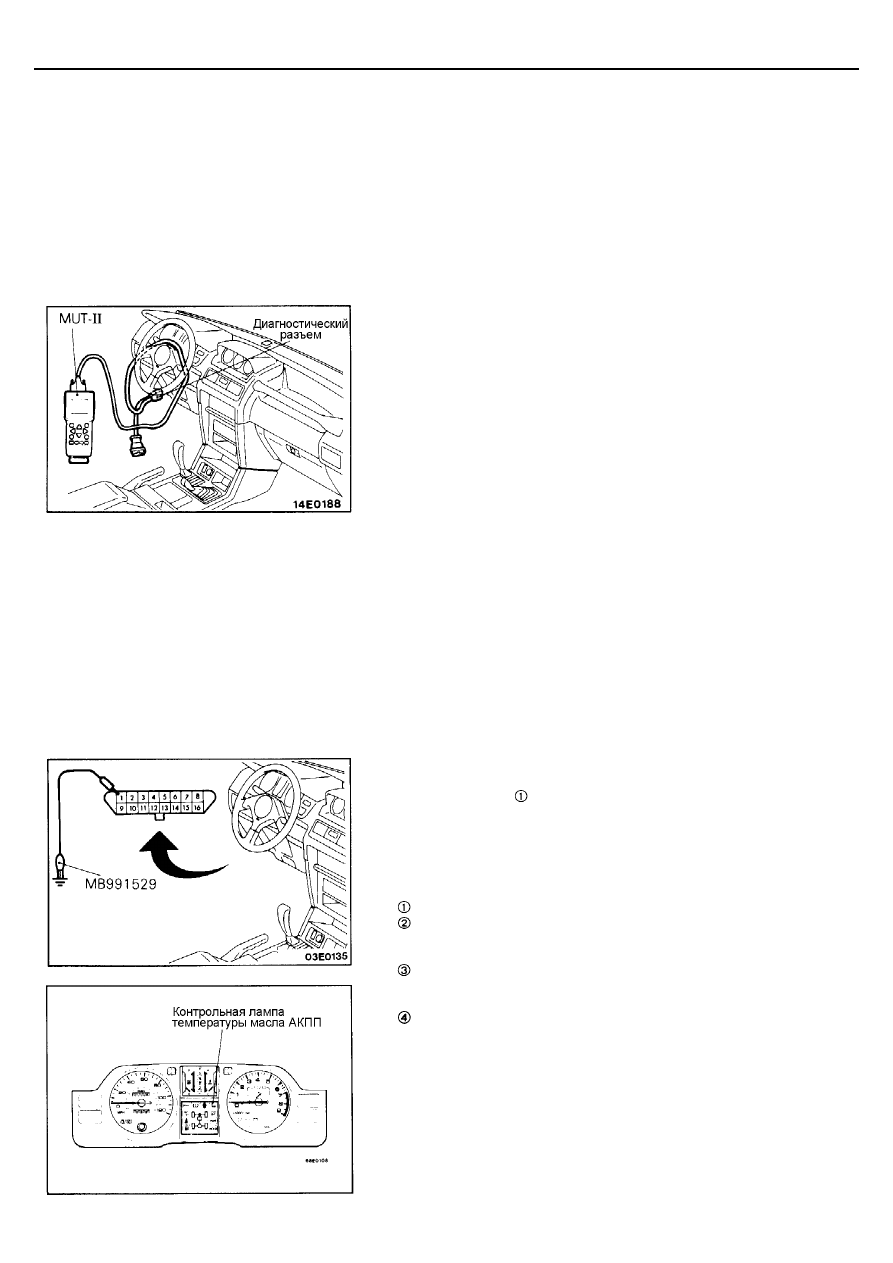

ЧТЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

<При использовании MUT-II>
Внимание
Подключение и отключение MUT-II всегда производите при
выключенном зажигании.
(1)  Подсоедините MUT-II к диагностическому разъему.
(2)  Поверните ключ зажигания в положение "ON".
(3)  Считайте диагностические коды неисправностей.
(4)  Устраните неисправность в соответствии с "МЕТОДИКОЙ ПРОВЕРКИ

ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТИ".

(5)  Поверните ключ зажигания в положение "OFF" (ВЫКЛ) и затем

обратно в положение "ON".

(6)  Удалите диагностические коды неисправностей из памяти системы

самодиагностики.

(7)  Считайте диагностические коды и проверьте, что выводится код

нормального состояния.







<При использовании контрольной лампы температуры масла АКПП>
(1)  При помощи специального инструмента (жгут тестовых проводов)

соедините вывод   диагностического разъема с "массой".

(2)  Считайте диагностические коды неисправностей по вспышкам

контрольной лампы температуры масла АКПП.

(3)  Устраните неисправность в соответствии с "МЕТОДИКОЙ ПРОВЕРКИ

ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТИ".

(4)  Удалите диагностические коды неисправностей из памяти системы

самодиагностики в соответствии со следующей процедурой.

  Поверните ключ зажигания в положение "OFF" (ВЫКЛ).
  Отсоедините провод от отрицательной (-) клеммы аккумуляторной

батареи на 10 секунд или более, затем подсоедините провод на
место.

  Поверните ключ зажигания в положение "ON" (ВКЛ), затем

считайте диагностические коды и проверьте, что выводится код
нормального состояния.

  После прогрева двигателя дайте ему поработать на режиме

холостого хода около 10 минут.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Added





АВТОМАТИЧЕСКАЯ КПП –

Поиск неисправностей <V4AW3>



23-35-10

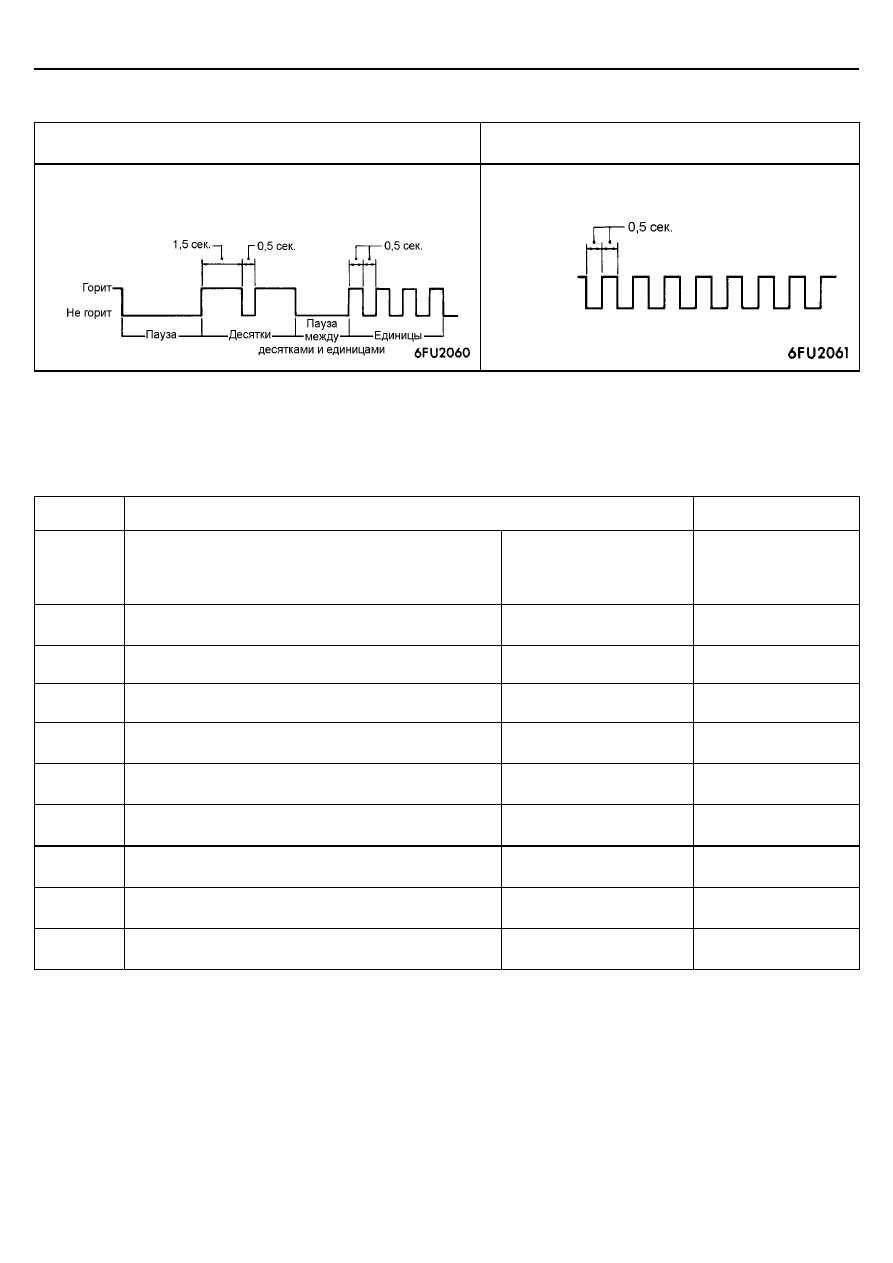

ОПРЕДЕЛЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА ПО ВСПЫШКАМ КОНТРОЛЬНОЙ ЛАМПЫ
ТЕМПЕРАТУРЫ МАСЛА АКПП

Пример последовательности вспышек контрольной лампы при
выводе кодов неисправностей

Последовательность вспышек контрольной лампы при
выводе кода нормального состояния

Код неисправности №24





ПРИМЕЧАНИЕ
Остальные коды неисправностей также можно определить по вспышкам контрольной лампы, причем определяемые номера
кодов будут соответствовать номерам кодов, получаемых при диагностике с использованием тестера MUT-II.



ТАБЛИЦА ПРОВЕРКИ ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТЕЙ

Код

Объект диагностики

Страница

11

Цепь датчика положения дроссельной заслонки
<Бензиновые двигатели>
Цепь датчика положения рычага управления ТНВД
<Дизельный двигатель>

Неисправность датчика.
Короткое замыкание или
обрыв цепи.

23-35-11

22

Цепь датчика-выключателя полностью нажатой педали
акселератора

Короткое замыкание

23-35-12

32

Цепь датчика частоты вращения выходного вала АКПП

Обрыв цепи

23-35-13

38

Цепь датчика скорости автомобиля

Обрыв цепи

23-35-14

41

Цепь электромагнитного клапана управления
переключением №1

Обрыв цепи

23-35-14

42

Цепь электромагнитного клапана управления
переключением №1

Короткое замыкание

23-35-14

43

Цепь электромагнитного клапана управления
переключением №2

Обрыв цепи

23-35-15

44

Цепь электромагнитного клапана управления
переключением №2

Короткое замыкание

23-35-15

47

Цепь электромагнитного клапана блокировки
гидротрансформатора

Обрыв цепи

23-35-15

48

Цепь электромагнитного клапана блокировки
гидротрансформатора

Короткое замыкание

23-35-15
