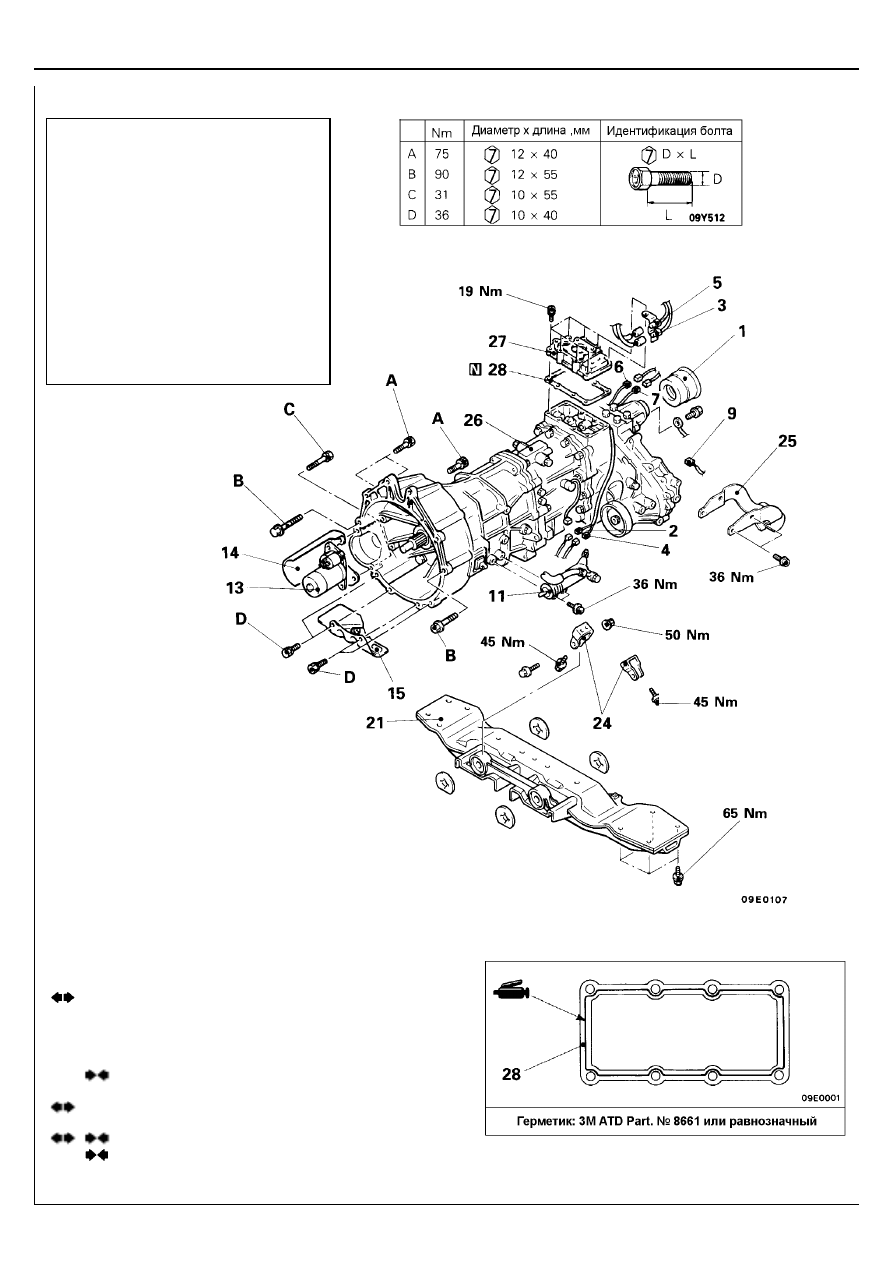

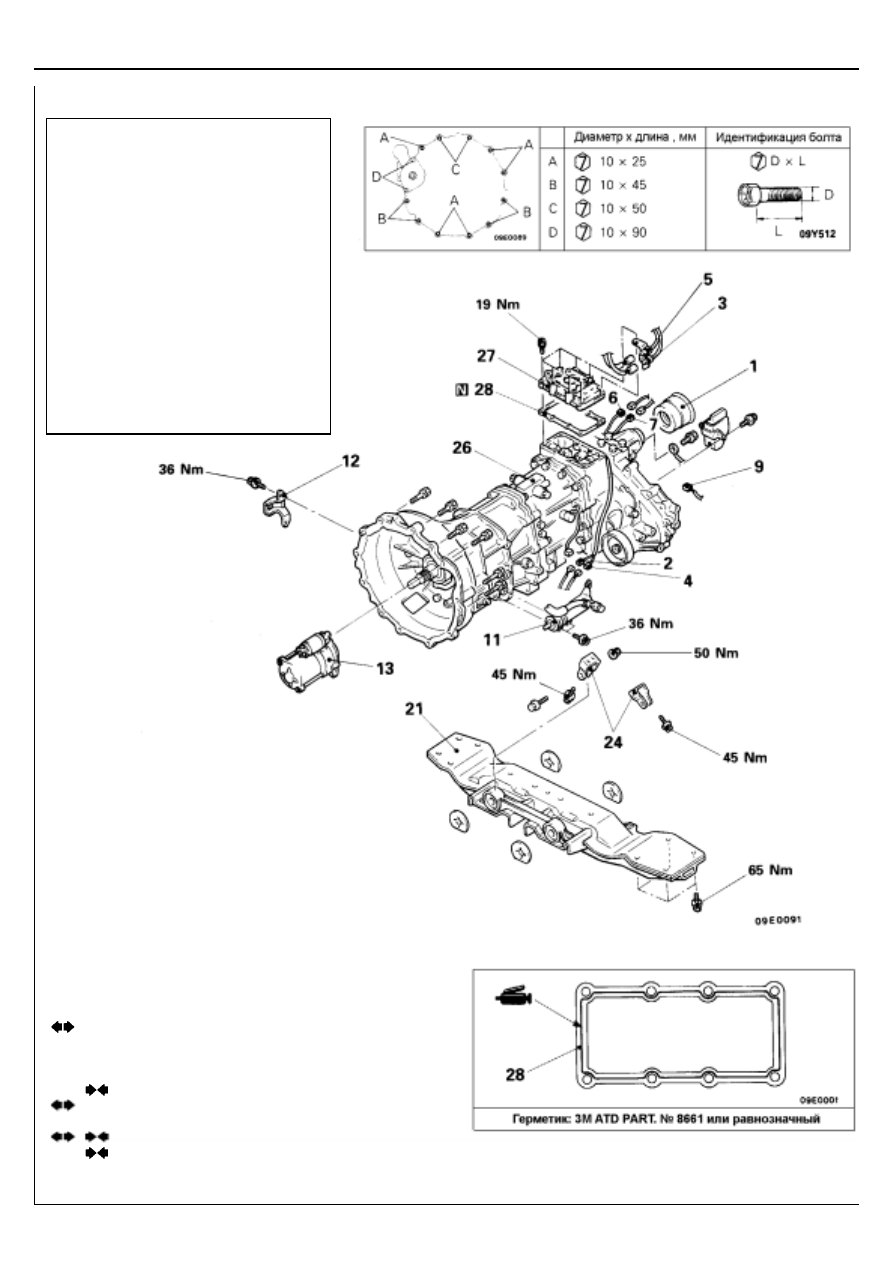

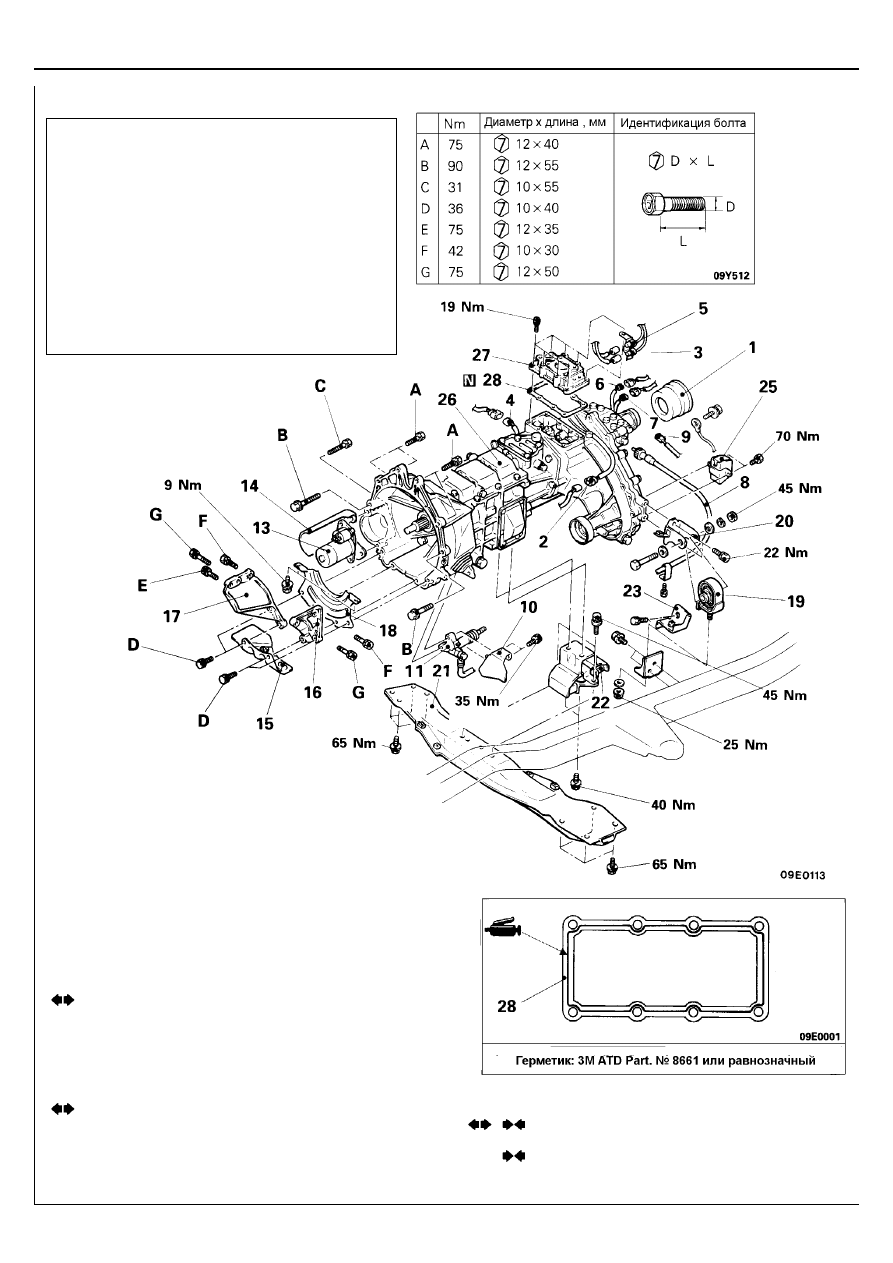

МЕХАНИЧЕСКАЯ КПП –

Коробка передач и раздаточная

коробка в сборе

22-13

<<<<

3000

>>>>

Предварительные и заключительные операции

•



Снятие и установка рычага переключения
передач и рычага управления раздаточной
коробкой в сборе (Смотрите страницу 22-9.)

•



Снятие и установка защиты картера
раздаточной коробки

•



Снятие и установка приемной трубы системы
выпуска

•



Слив и заливка трансмиссионного масла и
масла для раздаточной коробки
(Смотрите страницу 22-4.)

•



Снятие и установка переднего и заднего
карданных валов
(Смотрите ГЛАВУ 25 – "Карданный вал".)

Последовательность снятия
1.  Пыльник заднего сальника
2.  Разъем датчика выбора режима (HI/LOW)
3.  Разъем датчика выбора режима (2WD/4WD)
4.  Разъем датчика-выключателя фонарей

заднего хода

5.

Разъем датчика выбора режима блокировки
межосевого дифференциала

6.

Разъем датчика включения блокировки
межосевого дифференциала

7.

Разъем датчика включения режима 4WD

8.  Соединение троса привода спидометра

<

Автомобили выпуска до Октября 1993

>

9.  Разъем датчика скорости

<

Автомобили выпуска с Ноября 1993

>

10.  Теплозащита
11.  Рабочий цилиндр гидропривода сцепления
13.  Стартер
14.  Кожух стартера
15.  Теплозащита
16.  Кронштейн коробки передач
17.  Кронштейн коробки передач
18.  Защитная крышка картера КПП
19.  Опора раздаточной коробки
20.  Кронштейн опоры раздаточной коробки
21.  Поперечная балка №2
22.  Задняя опора двигателя
23.  Кронштейн защиты картера раздаточной

коробки

25. Демпфер раздаточной коробки
26.  Коробка передач и раздаточная коробка в

сборе

27. Крышка механизма управления КПП и

раздаточной коробкой

28.  Прокладка

МЕХАНИЧЕСКАЯ КПП –

Коробка передач и раздаточная

коробка в сборе

22-13-1

<<<<

3500

>>>>

Предварительные и заключительные
операции

•



Снятие и установка рычага
переключения передач и рычага
управления раздаточной коробкой в
сборе (Смотрите страницу 22-9.)

•



Снятие и установка защиты картера
раздаточной коробки

•



Снятие и установка приемной трубы
системы выпуска

•



Слив и заливка трансмиссионного
масла и масла для раздаточной
коробки (Смотрите страницу 22-4.)

•



Снятие и установка переднего и
заднего карданных валов (Смотрите
ГЛАВУ 25 – "Карданный вал".)

Последовательность снятия
1.  Пыльник заднего сальника
2.  Разъем датчика выбора режима (HI/LOW)
3.  Разъем датчика выбора режима (2WD/4WD)
4.  Разъем датчика-выключателя фонарей

заднего хода

5.

Разъем датчика выбора режима блокировки
межосевого дифференциала

<

Super select 4WD

>

6.

Разъем датчика включения блокировки
межосевого дифференциала

<

Super select 4WD

>

7.

Разъем датчика включения режима 4WD

<

Super select 4WD

>

9.  Разъем датчика скорости
11.  Рабочий цилиндр гидропривода сцепления
13.  Стартер
14.  Кожух стартера
15.  Теплозащита
21.  Поперечная балка №2
24.  Кронштейн задней опоры двигателя
25. Демпфер раздаточной коробки

•



Отсоединение выжимного подшипника
сцепления

26.  Коробка передач и раздаточная коробка в сборе
27. Крышка механизма управления КПП и

раздаточной коробкой

28.  Прокладка

МЕХАНИЧЕСКАЯ КПП –

Коробка передач и раздаточная

коробка в сборе

22-13-2

<<<<

2800D

>>>>

Предварительные и заключительные
операции

•



Снятие и установка рычага
переключения передач и рычага
управления раздаточной коробкой в
сборе (Смотрите страницу 22-9.)

•



Снятие и установка защиты картера
раздаточной коробки

•



Снятие и установка коробки отбора
мощности (Смотрите ГЛАВУ 51 –
"Коробка отбора мощности".)

•



Снятие и установка приемной трубы
системы выпуска

•



Слив и заливка трансмиссионного
масла и масла для раздаточной
коробки (Смотрите страницу 22-4.)

•



Снятие и установка переднего и
заднего карданных валов (Смотрите
ГЛАВУ 25 – "Карданный вал".)

Последовательность снятия
1.  Пыльник заднего сальника
2.  Разъем датчика выбора режима (HI/LOW)
3.  Разъем датчика выбора режима (2WD/4WD)
4.  Разъем датчика-выключателя фонарей

заднего хода

5.

Разъем датчика выбора режима блокировки
межосевого дифференциала

<

Super select 4WD

>

6.

Разъем датчика включения блокировки
межосевого дифференциала

<

Super select 4WD

>

7.

Разъем датчика включения режима 4WD

<

Super select 4WD

>

9.  Разъем датчика скорости
11.  Рабочий цилиндр гидропривода сцепления
12.  Кронштейн крепления трубы системы выпуска
13.  Стартер
21.  Поперечная балка №2
24.  Кронштейн задней опоры двигателя

•



Отсоединение выжимного подшипника
сцепления

26.  Коробка передач и раздаточная коробка в сборе
27. Крышка механизма управления КПП и

раздаточной коробкой

28.  Прокладка

МЕХАНИЧЕСКАЯ КПП –

Коробка передач и раздаточная

коробка в сборе

22-14

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

11. СНЯТИЕ РАБОЧЕГО ЦИЛИНДРА ГИДРОПРИВОДА

СЦЕПЛЕНИЯ

Отверните болты крепления и снимите рабочий цилиндр не
отсоединяя шланги гидропривода сцепления. Закрепите рабочий
цилиндр вместе со шлангами с помощью проволоки (не за шланг) на
кузове в таком месте, где он не будет помехой при снятии и установке
коробки передач

19. СНЯТИЕ ОПОРЫ РАЗДАТОЧНОЙ КОРОБКИ

Перед снятием опоры раздаточной коробки подведите под коробку
передач специальное приспособление (трансмиссионную
телескопическую стойку) или другую временную опору.

•

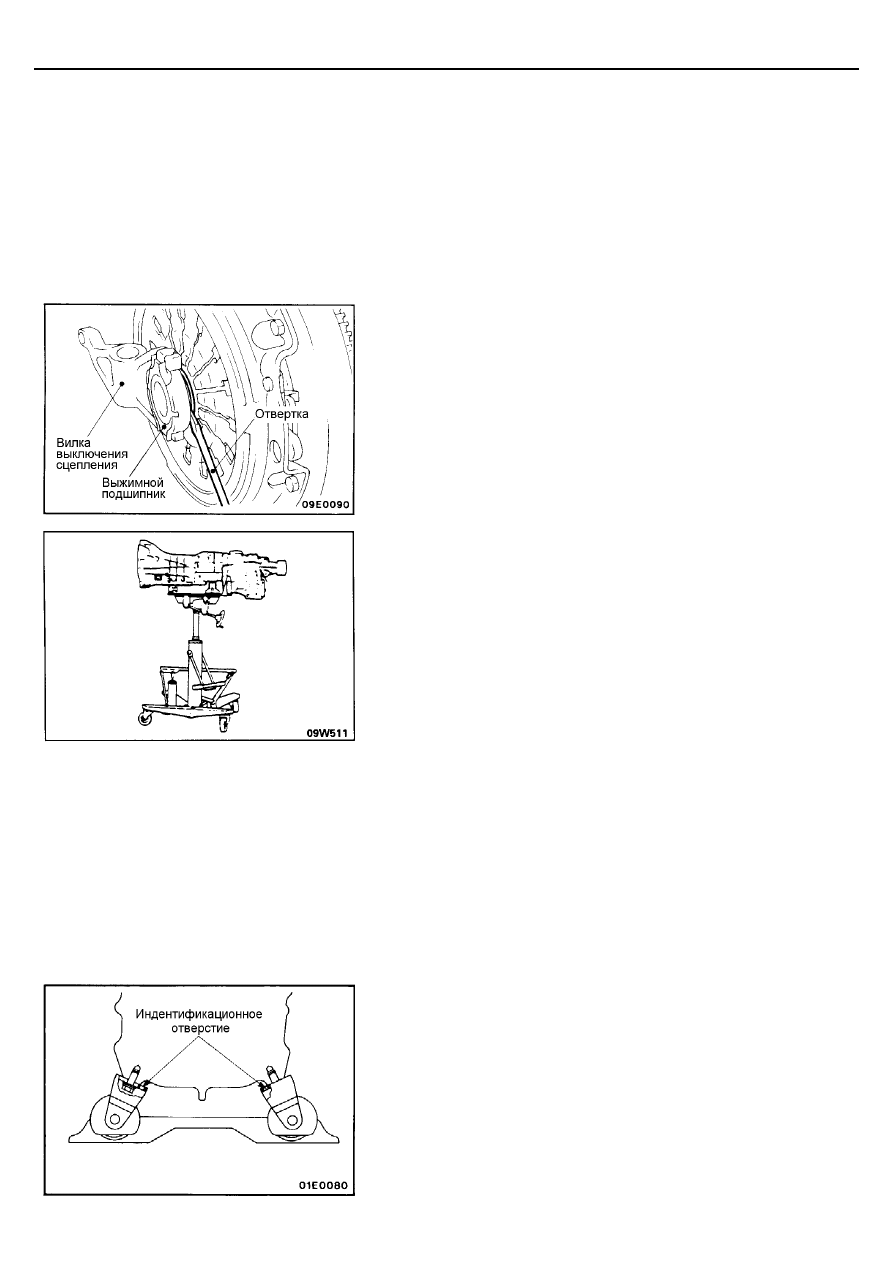

  ОТСОЕДИНЕНИЕ ВЫЖИМНОГО ПОДШИПНИКА

СЦЕПЛЕНИЯ

(1)  Снимите крышку технологического отверстия в картере

сцепления.

(2)  Вилкой выключения сцепления отодвиньте выжимной подшипник

от кожуха сцепления.

(3)  Установите отвертку с плоским лезвием, как показано на рисунке,

чтобы отсоединить выжимной подшипник.

26.  СНЯТИЕ КОРОБКИ ПЕРЕДАЧ И РАЗДАТОЧНОЙ

КОРОБКИ В СБОРЕ

Внимание
При отсоединении коробки передач в сборе с раздаточной
коробкой от двигателя не прикладывайте усилий в вертикальном
и горизонтальном направлениях, не допускайте опоры входного
вала КПП на детали сцепления, поскольку в результате,
возможно, повреждение входного вала КПП (с ведущей
шестерней), опорного подшипника или диска сцепления.
(1)  Для отсоединения коробки передач и раздаточной коробки в

сборе от двигателя, осторожно отодвиньте коробку передач и
раздаточную коробку в сборе к задней части автомобиля.

(2)  После того как коробка передач и раздаточная коробка в сборе

отойдут от двигателя, наклоните переднюю часть коробки
передач и раздаточной коробки в сборе книзу и осторожно ее
опустите, убедитесь, что задняя часть раздаточной коробки не
упирается в поперечную балку №4.

24.  УСТАНОВКА КРОНШТЕЙНА ЗАДНЕЙ ОПОРЫ

ДВИГАТЕЛЯ

Установите кронштейн задней опоры двигателя так, чтобы
идентификационные отверстия в кронштейне были направлены
внутрь рамы автомобиля.
