Mitsubishi Pajero (1991-1998 год). Руководство - часть 201

СИСТЕМА ВПУСКА И ВЫПУСКА –

Трубы системы выпуска
и глушитель <4М40>

15-13

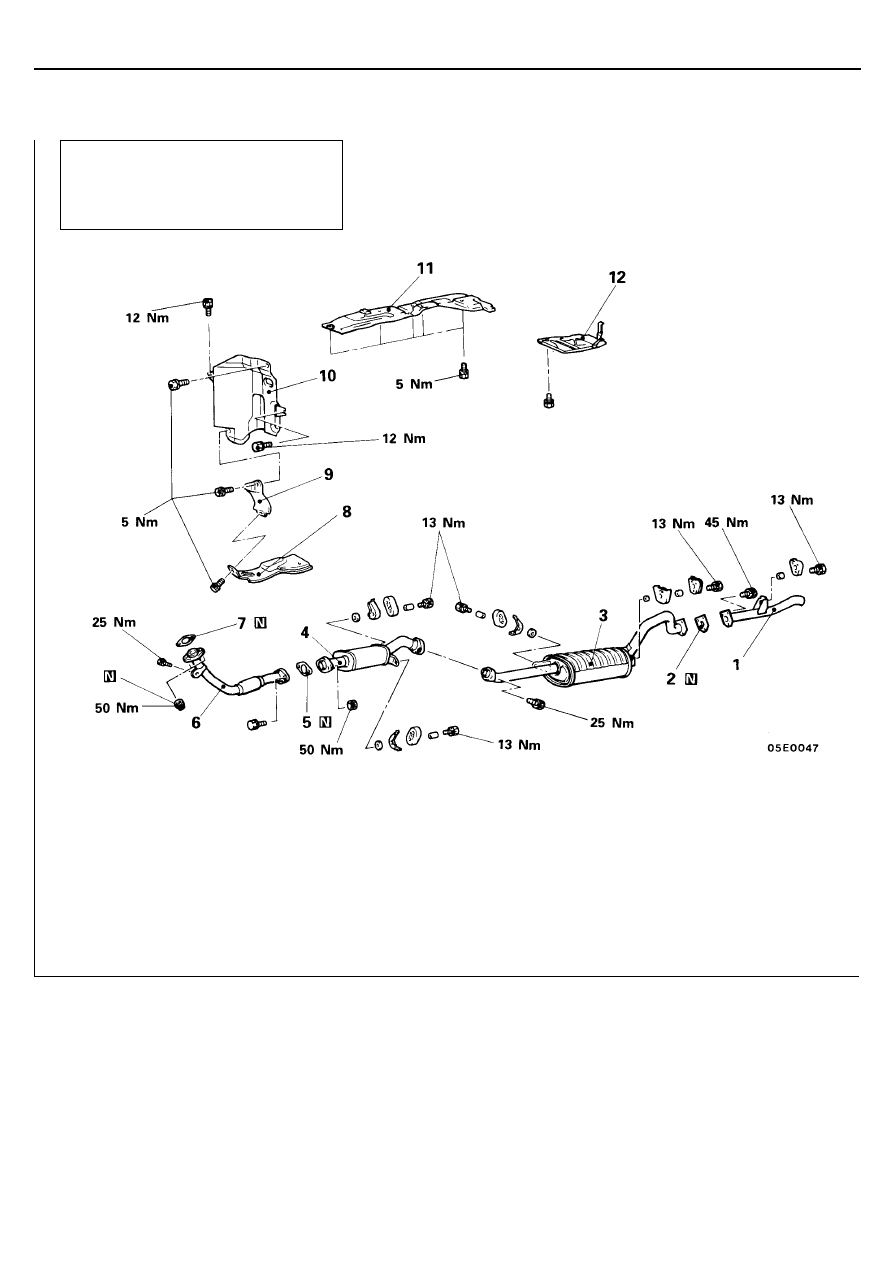

ТРУБЫ СИСТЕМЫ ВЫПУСКА И ГЛУШИТЕЛЬ <4M40>

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная
операции

•



Снятие и установка теплозащиты
главного тормозного цилиндра
<Автомобили с правым рулем>

Последовательность снятия
1. Задняя труба системы выпуска
2. Прокладка
3. Главный глушитель
4. Дополнительный глушитель
5. Прокладка
6. Приемная труба системы выпуска

7. Прокладка
8. Теплозащитный кожух брызгозащитной

панели (dash panel heat protector)

9. Теплозащита
10. Верхний теплозащитный кожух

брызгозащитной панели (dash panel heat
protector upper)

11. Передний теплозащитный кожух
12. Теплозащита заднего отопителя

<Для автомобилей с задним отопителем>

ПРОВЕРКА

•



Проверьте глушители и трубы на отсутствие коррозии или
повреждения.

•



Проверьте резинометаллические кронштейны и демпфирующие
подвесы на отсутствие износа или повреждения.

•



Проверьте отсутствие утечек отработавших газов из глушителей и
трубопроводов системы выпуска.

ПРИМЕЧАНИЕ





СИСТЕМА ВПУСКА И ВЫПУСКА -

Общие сведения / Трубы системы
выпуска и глушитель <4D56, 4M40>

15-1

ГЛАВА 15

СИСТЕМА ВПУСКА И ВЫПУСКА

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Были установлены операции по техническому обслуживанию в соответствие со следующими изменениями в системе выпуска
ОГ:

•

Приемная труба с пружинным шарнирным соединением была заменена на приемную трубу с плоским соединением и на
автомобилях с двигателем 4D56 был добавлен сильфон (гибкая часть трубы).

•

На всех моделях автомобилей был добавлен резонатор в заднюю трубу системы выпуска ОГ.

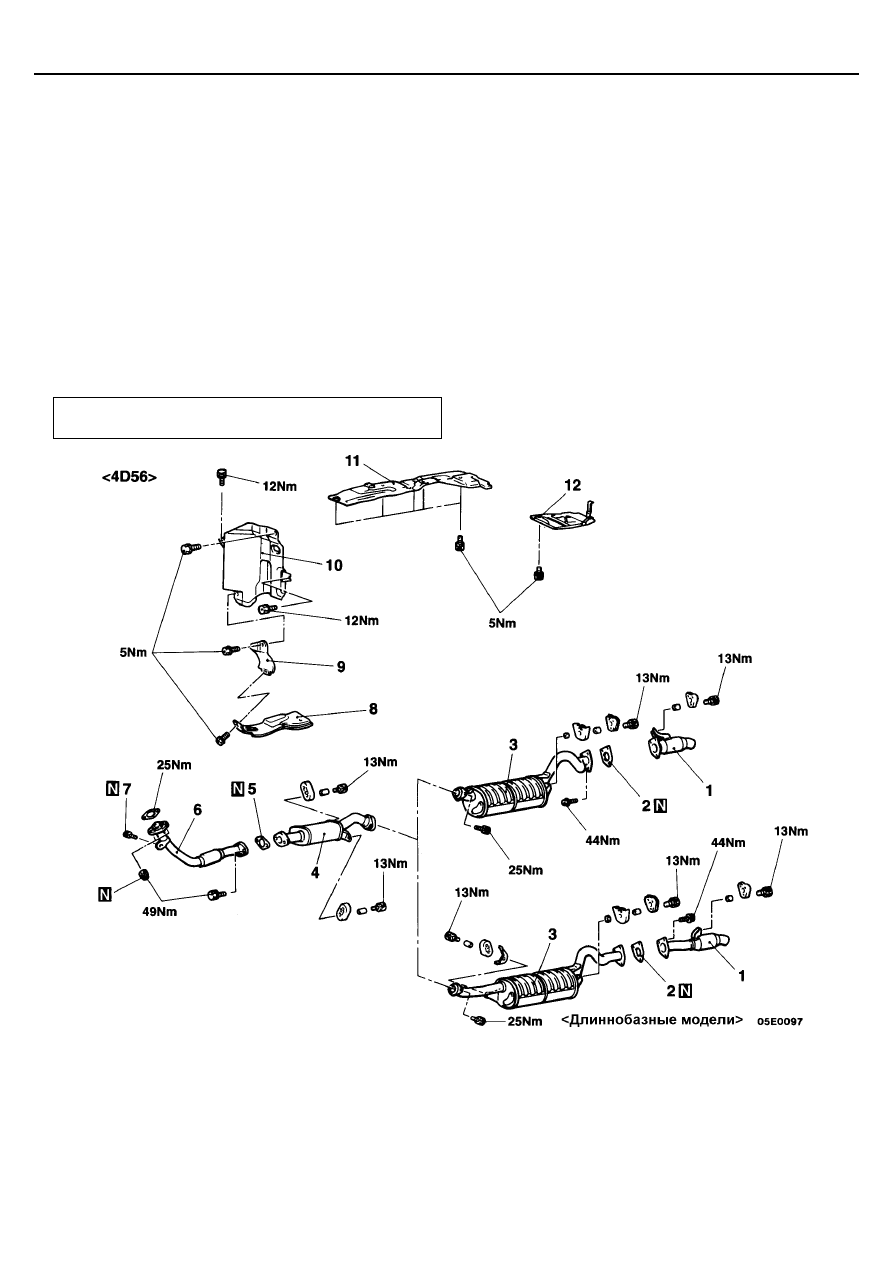

ТРУБЫ СИСТЕМЫ ВЫПУСКА И ГЛУШИТЕЛЬ

СНЯТИЕ И УСТАНОВКА



Предварительная и заключительная операция

•

Снятие и установка нижнего защитного кожуха.









Последовательность снятия
1. Задняя труба системы выпуска
2. Прокладка
3. Главный глушитель
4. Резонатор
5. Прокладка
6. Приемная труба системы выпуска
7. Прокладка
8. Теплозащитный кожух брызгозащитной панели
9. Теплозащита


10. Верхний теплозащитный кожух брызгозащитной

панели

11. Теплозащитный кожух передней панели
12. Теплозащита заднего отопителя

<Для автомобилей с задним отопителем>











СИСТЕМА ВПУСКА И ВЫПУСКА –

Ресивер впускного коллектора

15-1

ГЛАВА 15

СИСТЕМА ВПУСКА И ВЫПУСКА

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Был добавлен 24-клапанный двигатель c одним верхним распределительным валом 6G74-SOHC. В связи с этим ниже
приведены операции по техническому обслуживанию впускного коллектора.

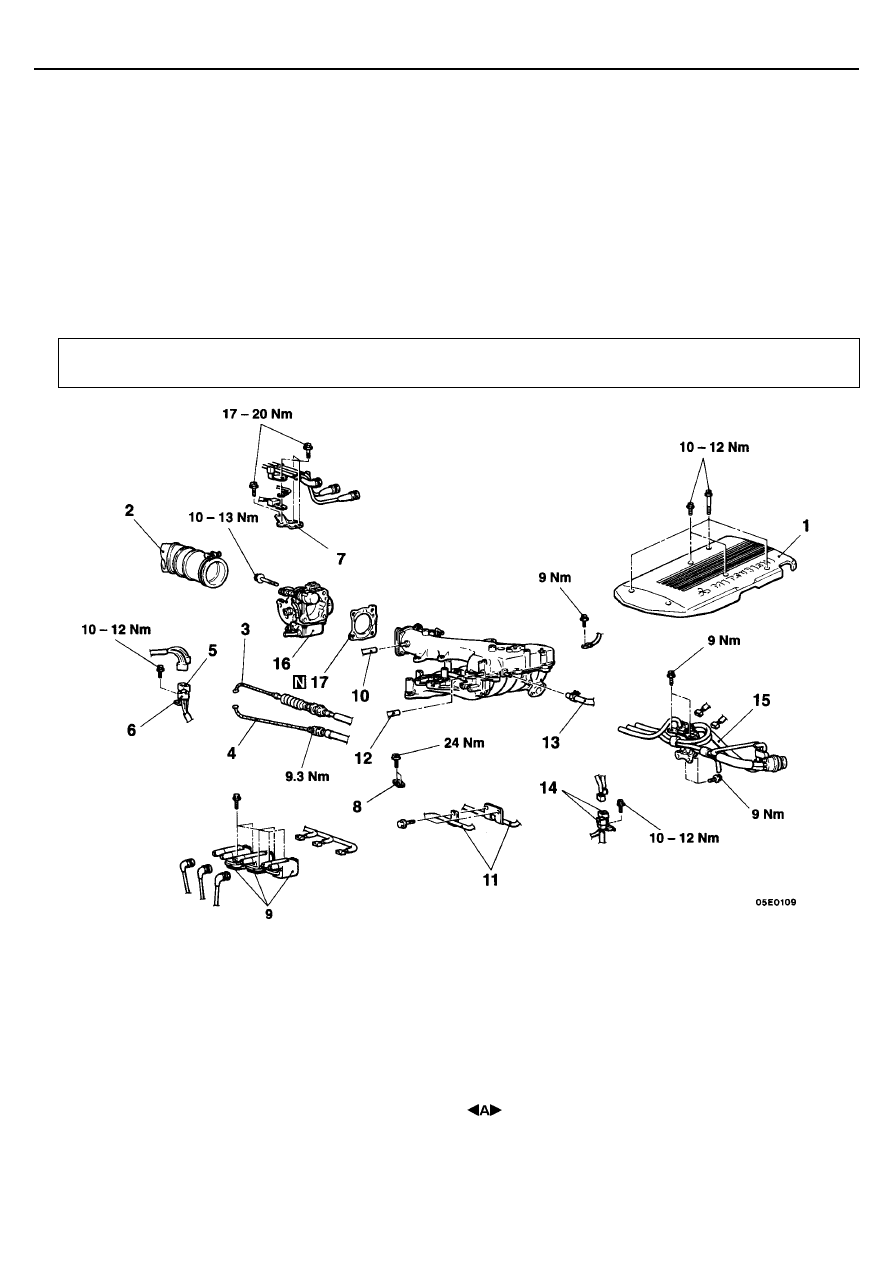

РЕСИВЕР ВПУСКНОГО КОЛЛЕКТОРА

СНЯТИЕ И УСТАНОВКА

Заключительные операции

•



Регулировка троса педали акселератора.

•



Регулировка троса привода дроссельной заслонки
(Автомобили с АКПП)

Последовательность снятия
1. Крышка впускного коллектора
2. Соединение шланга системы впуска
3. Соединение троса привода дроссельной

заслонки (Автомобили с АКПП)

4. Соединение троса педали акселератора
5. Разъем датчика положения коленчатого вала
6. Разъем датчика положения распределительного

вала

7. Кронштейн патрубка водоотводящего системы

охлаждения

8. Опора насоса охлаждающей жидкости
9. Катушки зажигания
10. Соединение вакуумного шланга

11. Соединение топливной трубки
12. Соединение шланга системы

принудительной вентиляции картера
(PCV)

13. Соединение шланга вакуумного усилителя

тормозов

14. Разъем кислородного датчика
15. Электромагнитный клапан в сборе и

вакуумный шланг в сборе

16. Корпус дроссельной заслонки в сборе
17. Прокладка корпуса дроссельной заслонки
