Mitsubishi Pajero (1991-1998 год). Руководство - часть 176
ТОПЛИВНАЯ СИСТЕМА -
<двигатель 6G72-SOHC 24-клапанный, двигатель 6G74-SOHC 24-клапанный > Проверка
компонентов системы распределенного впрыска топлива (MPI) на автомобиле
13-95

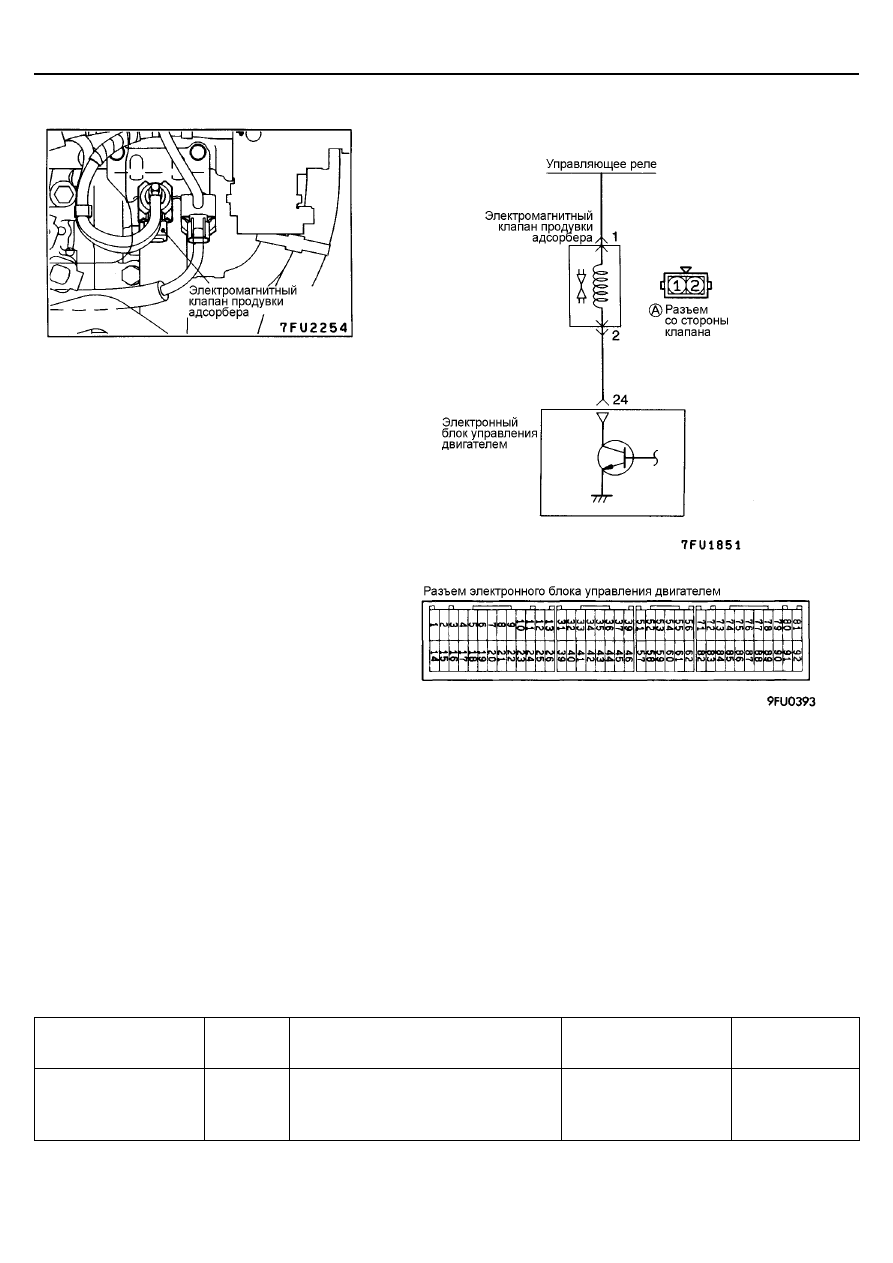

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОДУВКИ АДСОРБЕРА
ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ
•
Электромагнитный клапан продувки адсорбера
работает в режиме открыт/закрыт (ON/OFF).
Функция клапана продувки адсорбера заключается в
регулировке поступления паров топлива из адсорбера
в ресивер впускного коллектора (продувка адсорбера
воздухом).
•
Напряжение аккумуляторной батареи подается к
электромагнитному клапану через управляющее
реле. Когда электронный блок управления
двигателем переключает силовой транзистор
(расположенный в блоке управления) в положение
"ON" (ВКЛ), то ток поступает на обмотку
электромагнитного клапана продувки адсорбера,
клапан открывается, и пары топлива из адсорбера
поступают во впускной коллектор.

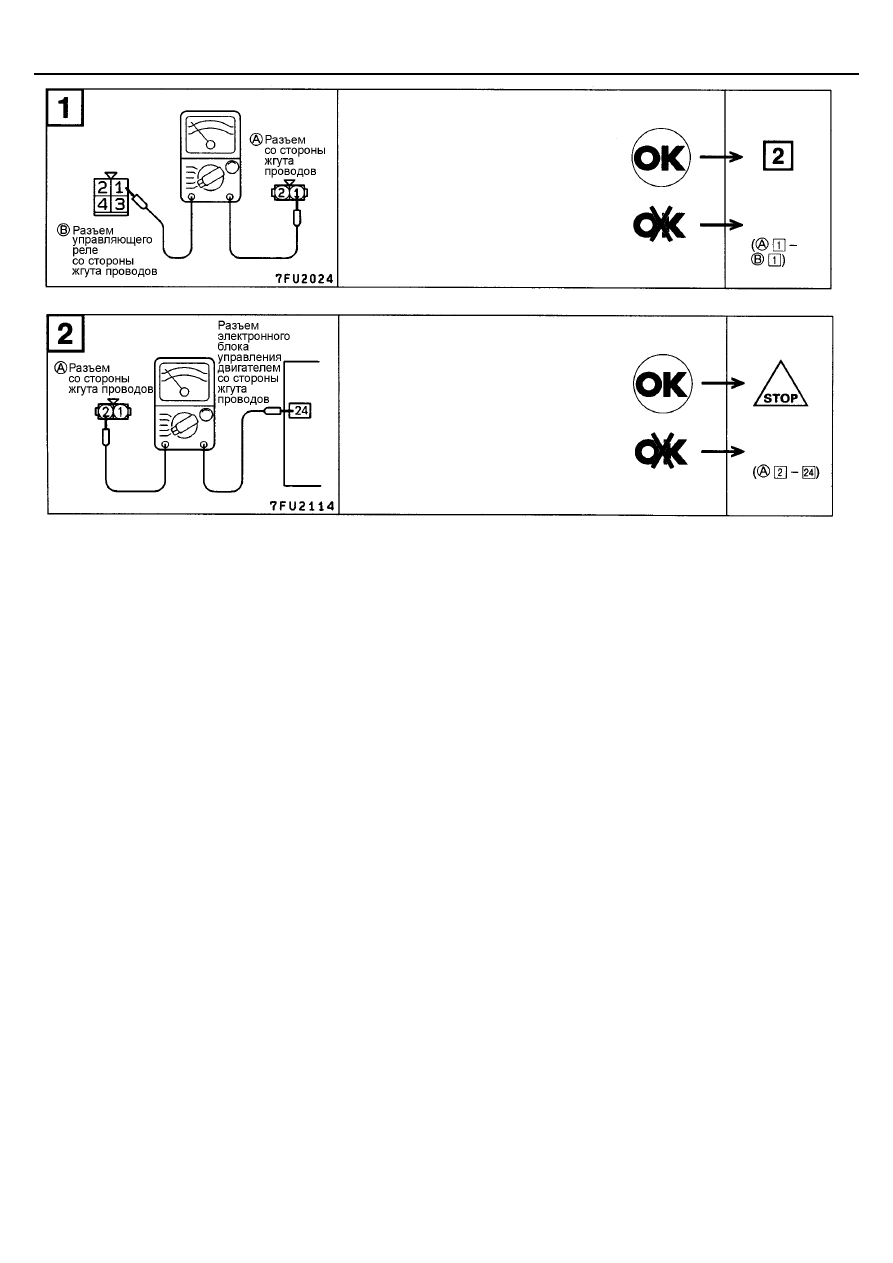

ПРОВЕРКА
При использовании прибора MUT-II
Функция
(FUNCTION)
Пункт №
Действие
Условия проведения
проверки
Нормальное
состояние
Проверка
исполнительных
устройств
(ACTUATOR TEST)
08
Переключение электромагнитного
клапана продувки адсорбера из
положения "OFF" (закрыт) в положение
"ON" (открыт)
•
Ключ зажигания в
положение "ON"
Слышен звук
срабатывания
клапана
