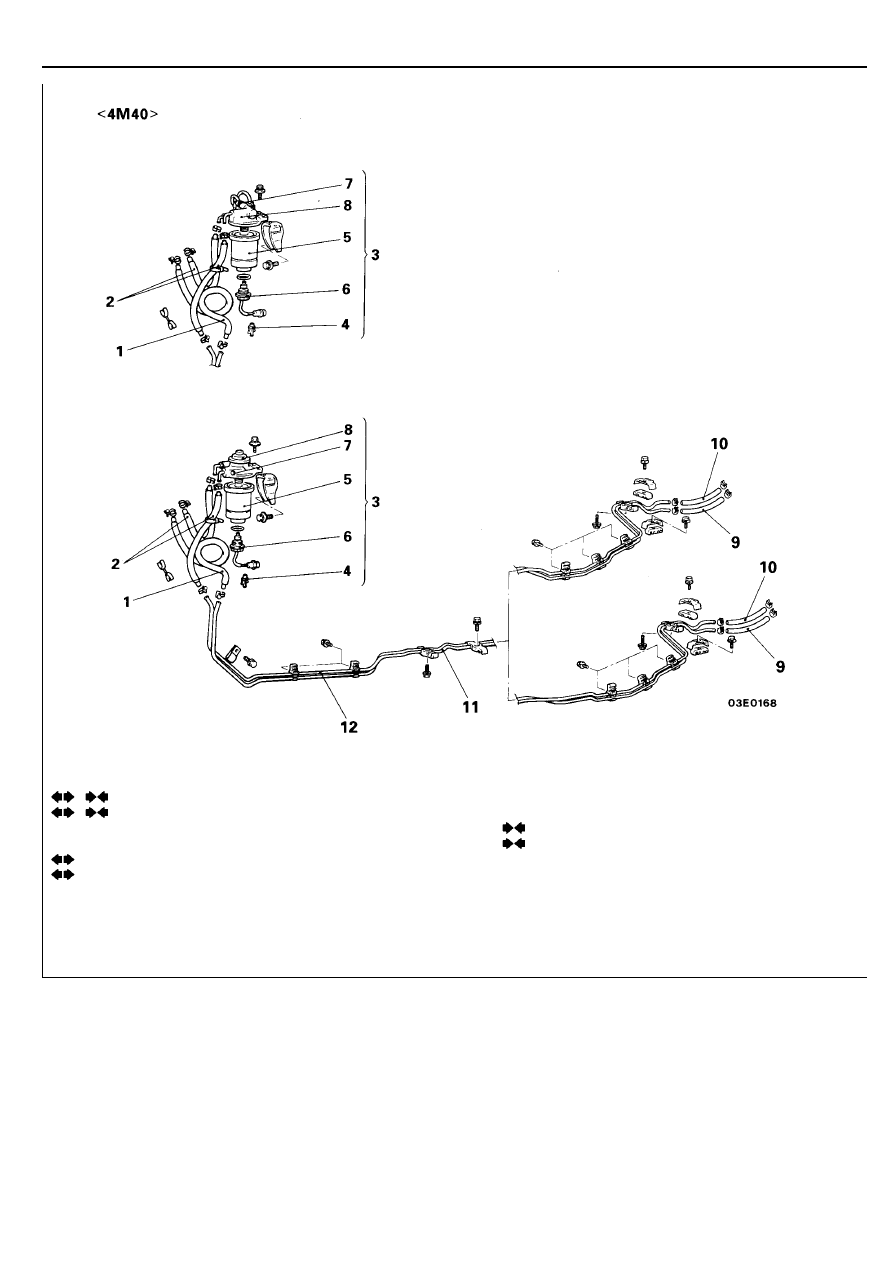

ТОПЛИВНАЯ СИСТЕМА –

Топливопроводы <4D56, 4M40>

13-163-1

Последовательность снятия
1.

Шланг возврата топлива

2.

Основной топливный шланг

3.

Топливный фильтр в сборе

4.

Сливная пробка

5.

Фильтрующий элемент

6.

Датчик уровня воды

7.

Пробка прокачки топливного фильтра

8.

Корпус насоса топливного фильтра

9.

Основной топливный шланг

10. Шланг возврата топлива
11. Главная трубка подачи топлива
12. Трубка возврата топлива

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1.  СНЯТИЕ ШЛАНГА ВОЗВРАТА ТОПЛИВА

/2. СНЯТИЕ ГЛАВНОГО ТОПЛИВНОГО ШЛАНГА

Внимание
Вследствие наличия остаточного давления в топливопроводе,
накройте места соединения шлангов и трубок ветошью для
предотвращения разбрызгивания топлива.

<Автомобили с подогревом топливопровода
(фильтра тонкой очистки топлива)>

<Автомобили без подогрева топливопровода>

<Стандартная
колесная база>

<Длинная колесная база>

ТОПЛИВНАЯ СИСТЕМА –

Топливопроводы <4D56, 4M40>

13-163-2

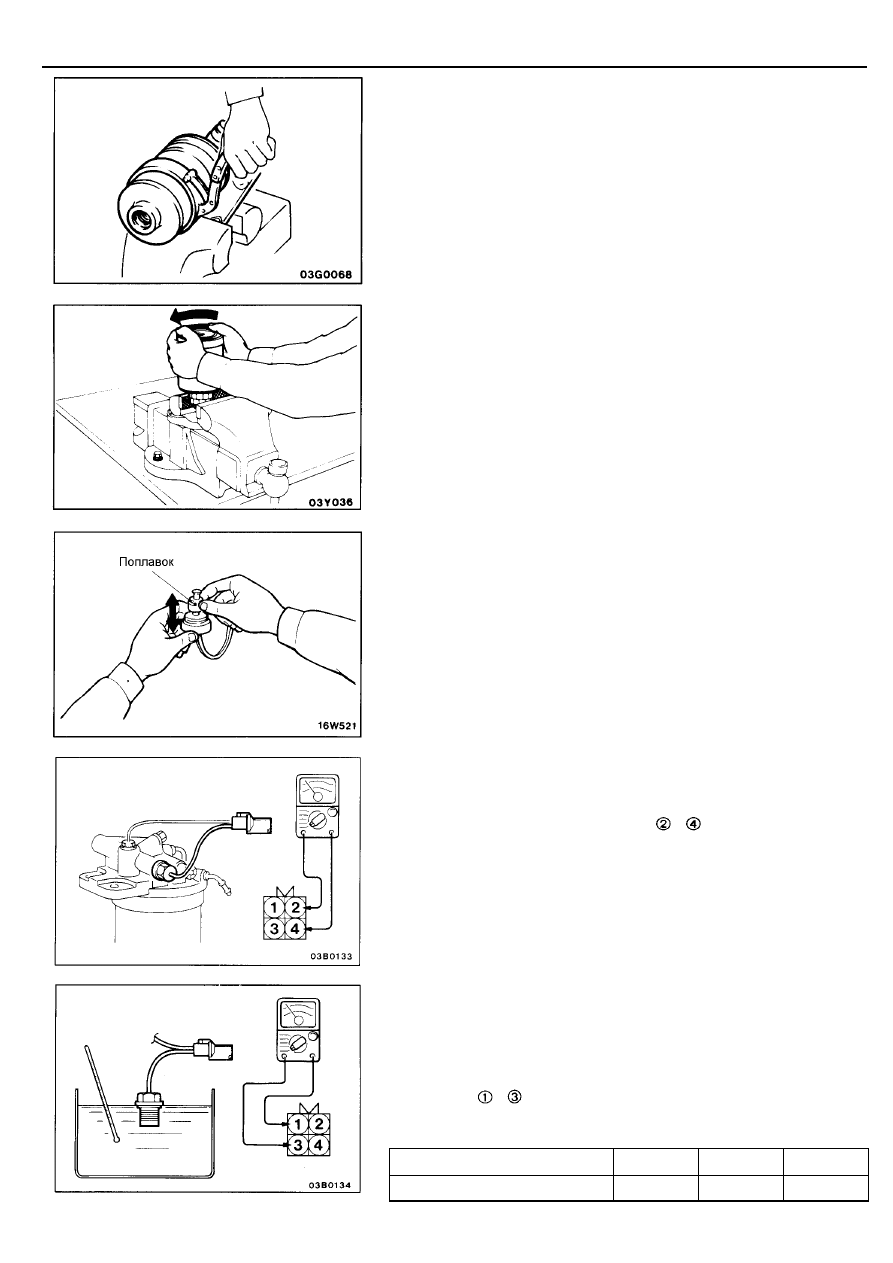

5.  СНЯТИЕ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА

Закрепите насос топливного фильтра в тисках за кронштейн и
снимите фильтрующий элемент с помощью специального ключа.

6.  СНЯТИЕ ДАТЧИКА УРОВНЯ ВОДЫ

Закрепите топливный фильтр за датчик уровня воды и, поворачивая
фильтрующий элемент, отсоедините его от датчика.

ПРОВЕРКА

•



Проверьте шланги и трубки на отсутствие трещин, изгибов или
засорения.

•



Проверьте фильтрующий элемент на отсутствие засорения или
повреждений.

ПРОВЕРКА РАБОТЫ ДАТЧИКА УРОВНЯ ВОДЫ

Подсоедините мультиметр к разъему датчика уровня воды. Датчик
работает правильно, если цепь замкнута при поднятом поплавке и цепь
разомкнута, когда поплавок опущен.

ПРОВЕРКА ПОДОГРЕВАТЕЛЯ ТОПЛИВА
<Автомобили с подогревом топливопровода
(фильтра тонкой очистки топлива)

>

Измерьте сопротивление между выводами



и



разъема подогревателя

топлива.
Номинальное значение:   1,3

±±±±

0,2 Ом

ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА
<Автомобили с подогревом топливопровода
(фильтра тонкой очистки топлива)>

(1) Погрузите датчик температуры топлива в горячую воду, как показано

на рисунке.

(2) С помощью мультиметра проверьте сопротивление между

выводами   и   разъема подогревателя топлива при различных
температурах жидкости.

Номинальное значение:

Температура

°

С

0

10

20

Сопротивление                    кОм

1,85-2,5

3,3-4,6

6,0-8,0

ТОПЛИВНАЯ СИСТЕМА –

Топливопроводы <4D56, 4M40>

13-164

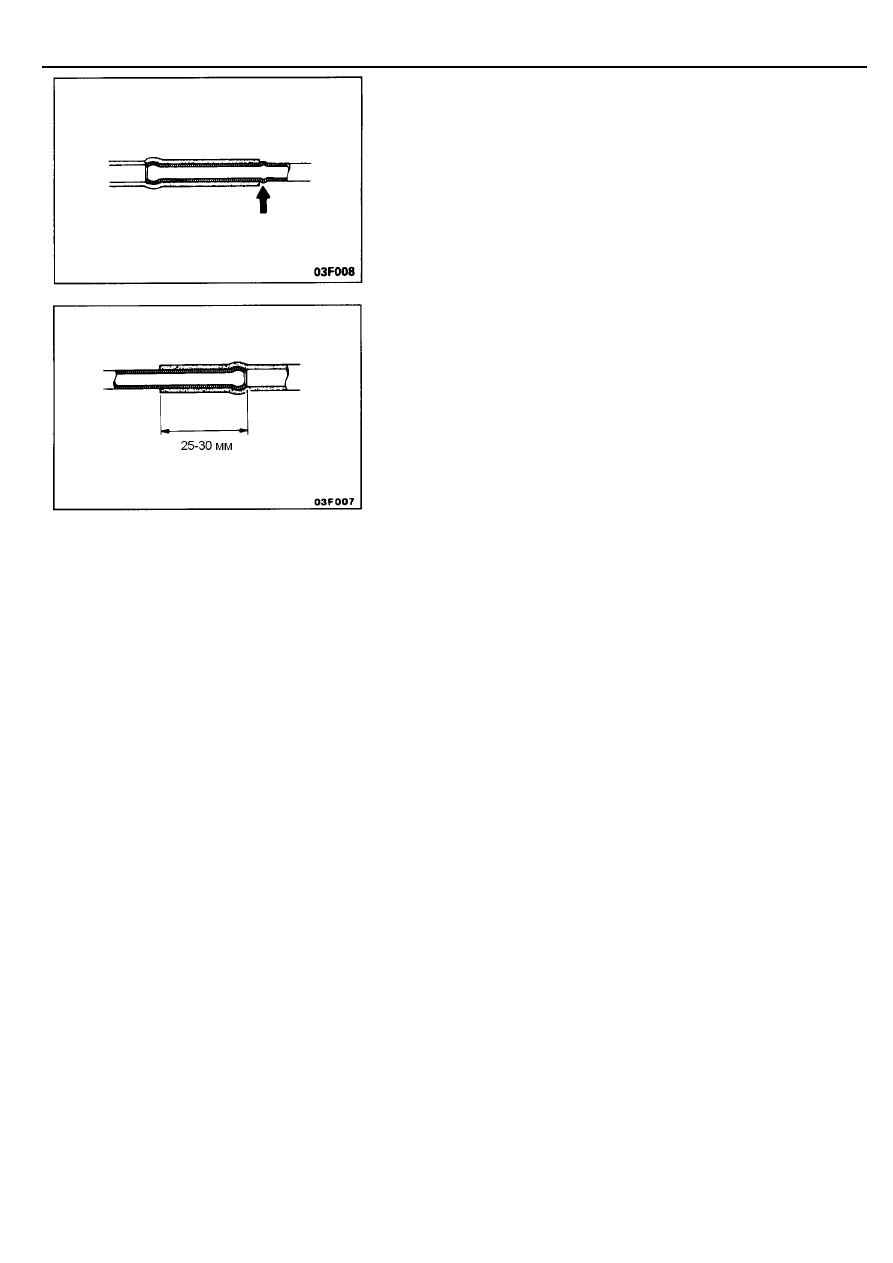

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

10.  УСТАНОВКА ШЛАНГА ВОЗВРАТА ТОПЛИВА

/9. УСТАНОВКА ОСНОВНОГО ТОПЛИВНОГО ШЛАНГА

Наденьте шланг на трубку до упора в буртик трубки.

2. УСТАНОВКА ОСНОВНОГО ТОПЛИВНОГО ШЛАНГА

/1. УСТАНОВКА ШЛАНГА ВОЗВРАТА ТОПЛИВА

Наденьте шланг приблизительно на 25-30 мм на соответствующую
трубку. Если длина трубки меньше указанной, то наденьте шланг до
упора.

ТОПЛИВНАЯ СИСТЕМА –

Трос педали акселератора
и педаль акселератора

13-165

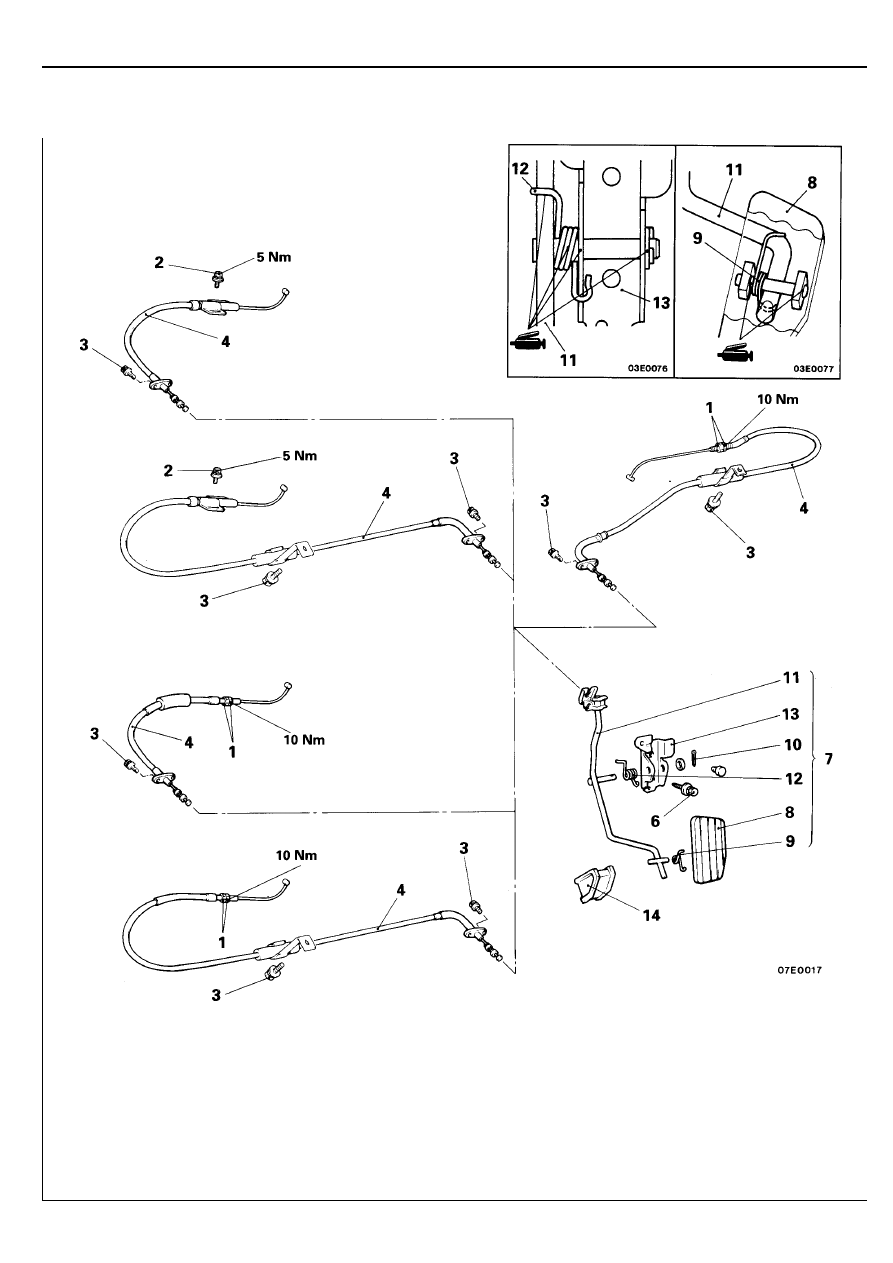

ТРОС ПЕДАЛИ АКСЕЛЕРАТОРА И ПЕДАЛЬ АКСЕЛЕРАТОРА

СНЯТИЕ И УСТАНОВКА

(

Автомобили с правым рулем)

<6G72-12 КЛАПАННЫЙ, 6G74>

(Автомобили с левым рулем)

(

Автомобили с правым рулем)

<6G72-24 КЛАПАНЫЙ>

(Автомобили с левым рулем)

<4G64>

Последовательность снятия троса
педали акселератора

•



Регулировка троса педали акселератора
(См. страницу 13-14, 89.)

1.

Регулировочные гайки троса педали
акселератора

2.

Регулировочные болты троса педали
акселератора

3.

Болты крепления троса педали акселератора

4.

Трос педали акселератора

Последовательность снятия педали
акселератора

6.

Болты крепления кронштейна рычага педали
акселератора

7.

Педаль акселератора в сборе

8.

Педаль акселератора

9.

Пружина

10. Шплинт
11. Рычаг педали акселератора
12. Возвратная пружина
13. Кронштейн рычага педали акселератора
14. Ограничитель хода педали
