Mitsubishi Pajero (1991-1998 год). Руководство - часть 98
ТОПЛИВНАЯ СИСТЕМА <6G72-24 кл., 6G74> –
Проверка компонентов системы
впрыска (MPI) на автомобиле
13-79-26
ПРОВЕРКА КОМПОНЕНТОВ СИСТЕМЫ РАСПРЕДЕЛЕННОГО
ВПРЫСКА ТОПЛИВА (MPI) НА АВТОМОБИЛЕ

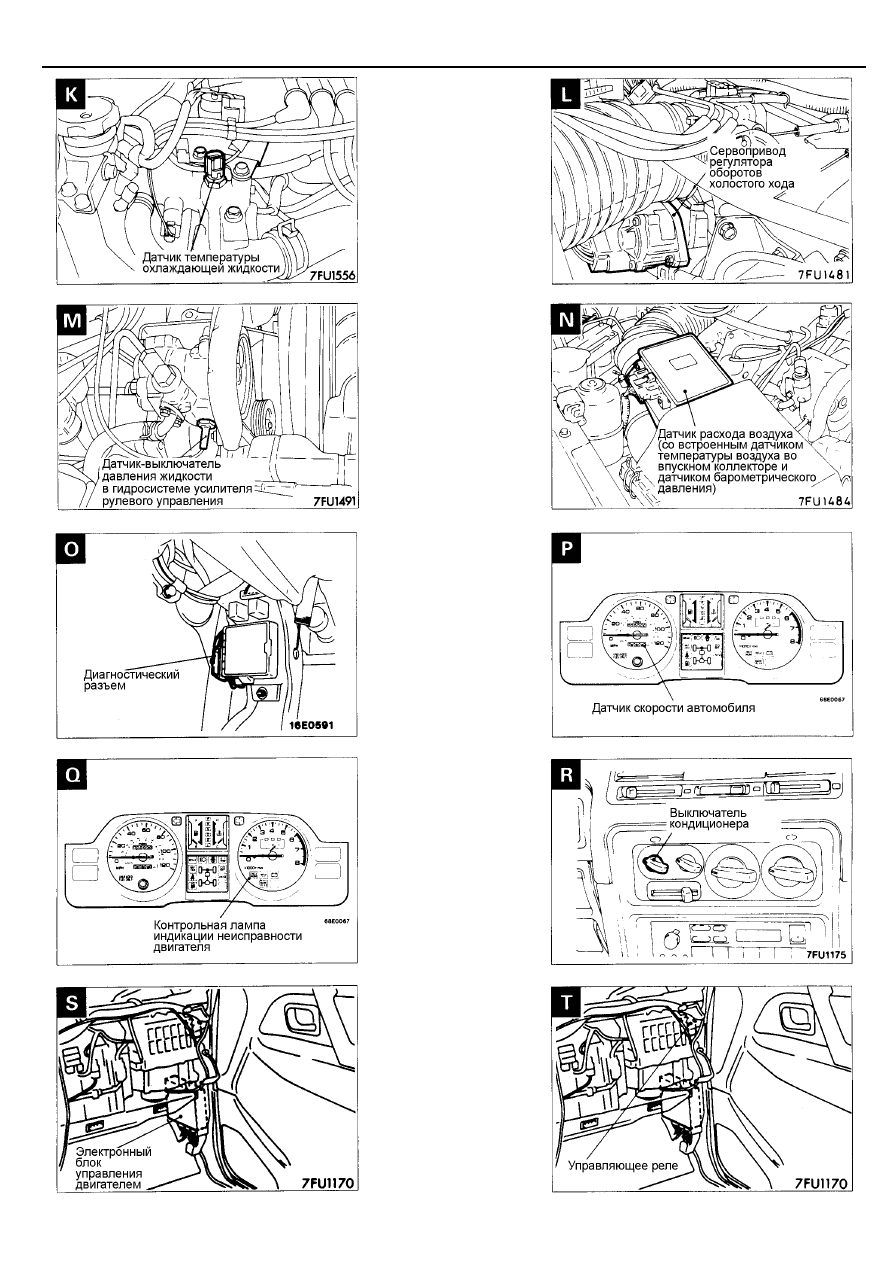

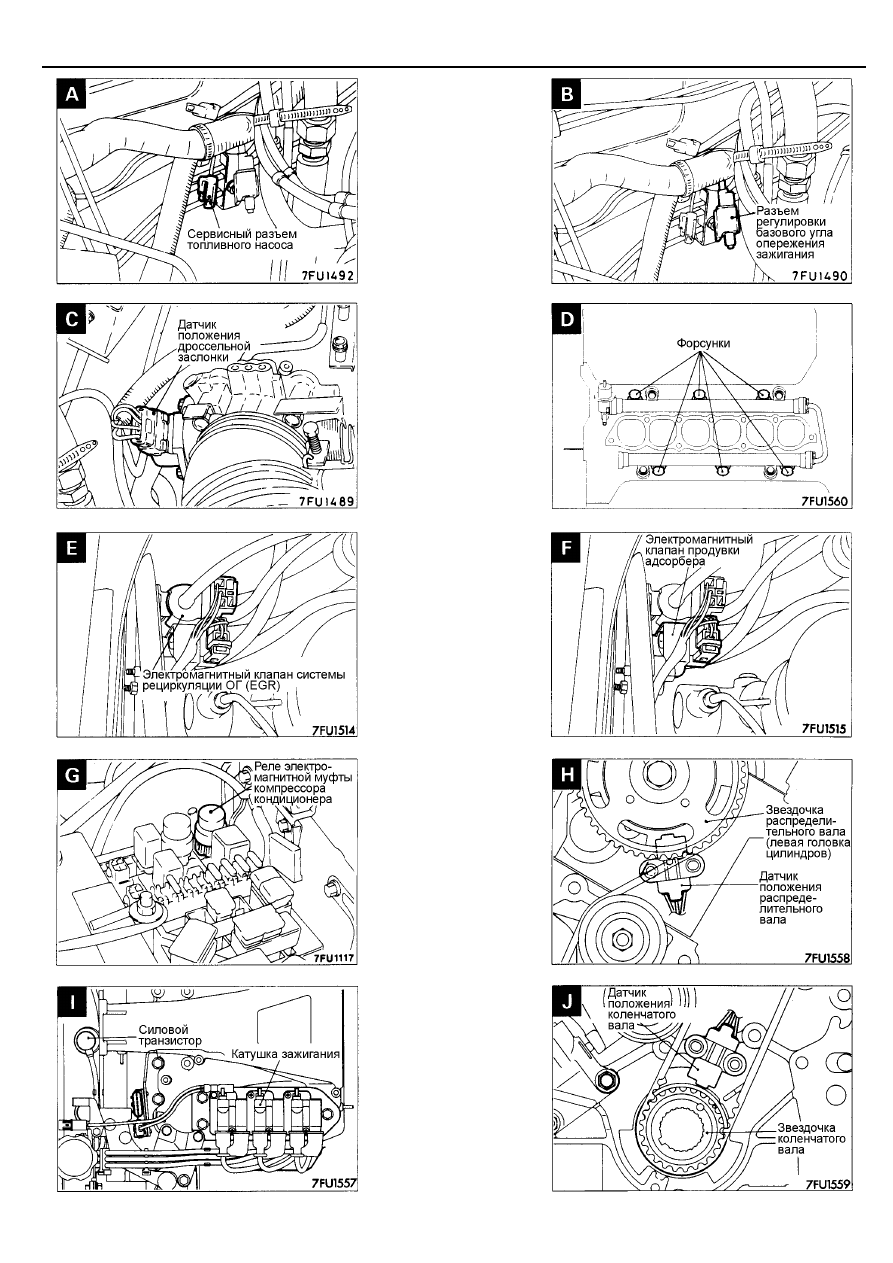

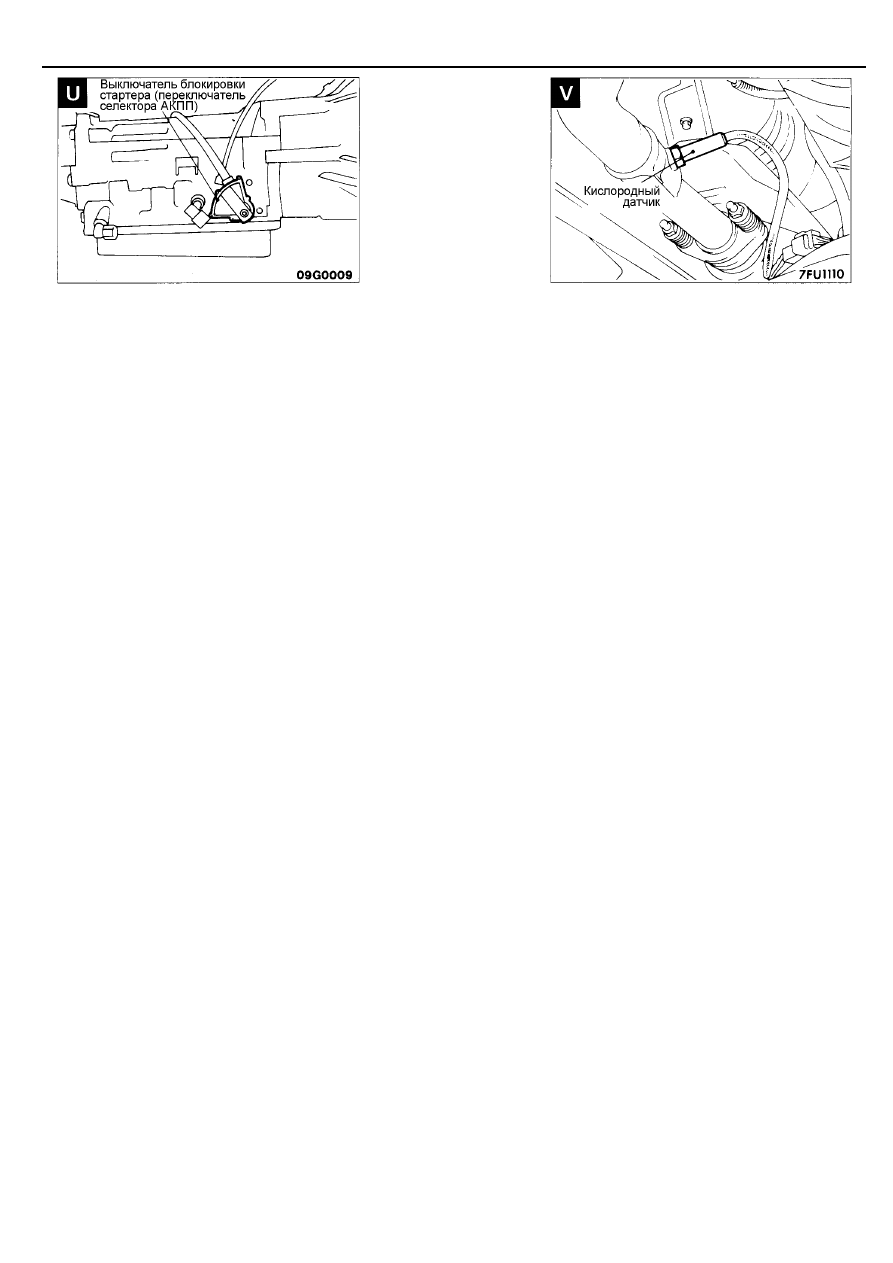

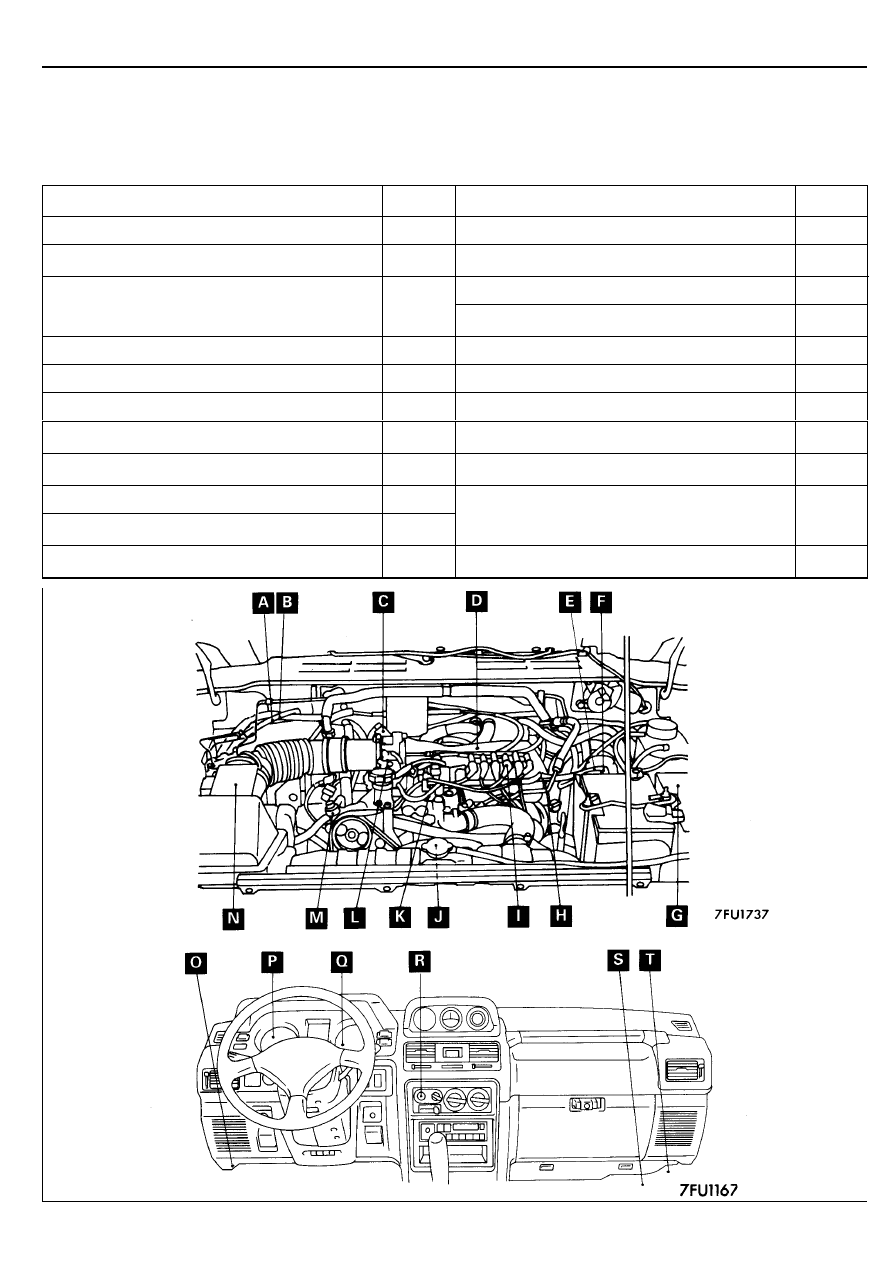

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ СИСТЕМЫ
<SOHC>
Название компонента системы
Символ
Название компонента системы
Символ
Выключатель кондиционера
G
Сервисный разъем топливного насоса
A
Реле электромагнитной муфты компрессора
кондиционера
R
Сервопривод регулятора оборотов холостого хода
L
Катушка зажигания (силовой транзистор)
I
Датчик расхода воздуха (со встроенным датчиком
температуры воздуха во впускном коллекторе и
датчиком барометрического давления)
N
Вывод разъема регулировки базового угла
опережения зажигания
B
Датчик положения распределительного вала
H
Выключатель блокировки стартера
U
Управляющее реле
I
Форсунка
D
Датчик положения коленчатого вала
J
Кислородный датчик
V
Сервисный диагностический разъем
O
Датчик-выключатель давления жидкости в
гидросистеме усилителя рулевого управления
M
Электромагнитный клапан системы
рециркуляции ОГ (EGR)
E
Электромагнитный клапан продувки адсорбера
F
Электронный блок управления двигателем
S
Датчик температуры охлаждающей жидкости
двигателя
K
Датчик положения дроссельной заслонки
(со встроенным датчиком-выключателем полностью
закрытого положения дроссельной заслонки)
C
Контрольная лампа индикации неисправности
двигателя ("CHECK ENGINE")
Q
Датчик скорости автомобиля (герконовое реле)
P
