ТОПЛИВНАЯ СИСТЕМА <6G72> –

Проверка компонентов системы
впрыска топлива (MPI) на автомобиле

13-25

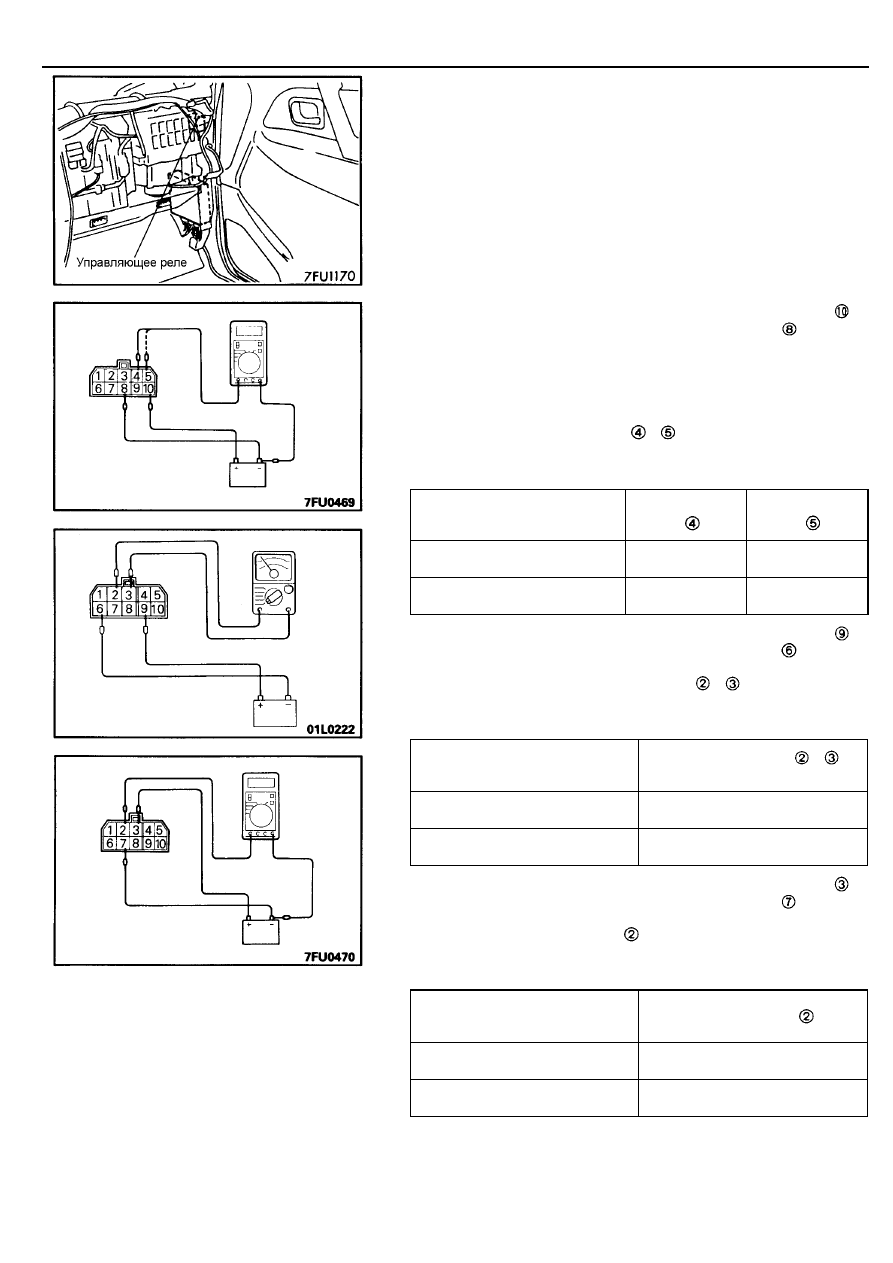

ПРОВЕРКА УПРАВЛЯЮЩЕГО РЕЛЕ

(1) Отсоедините управляющее реле.

(2) С помощью проводов с разъемом "крокодил" подсоедините вывод

управляющего реле к положительной (+) клемме, а вывод реле - к
отрицательной (-) клемме аккумуляторной батареи.
Внимание
Будьте осторожны при подсоединении проводов с разъемом
"крокодил", так как реле будет повреждено, если полярность
подсоединения аккумуляторной батареи неправильная.

(3) Измерьте напряжение на выводах и управляющего реле при

отсоединении и присоединении провода с разъемом "крокодил"
к отрицательной (-) клемме аккумуляторной батареи.

Провод с разъемом "крокодил"
и отрицательная (-) клемма
аккумуляторной батареи

Напряжение на
выводе реле

Соединены

Напряжение
бортсети (SV)

Разъединены

0 В

(4) С помощью проводов с разъемом "крокодил" подсоедините вывод

управляющего реле к положительной (+) клемме, а вывод реле -
к отрицательной (-) клемме аккумуляторной батареи.

(5) Проверьте состояние цепи между выводами и управляющего

реле при отсоединении и присоединении провода с разъемом
"крокодил" к отрицательной (-) клемме аккумуляторной батареи.

Провод с разъемом "крокодил"
и отрицательная (-) клемма
аккумуляторной батареи

Цепь между выводами и
управляющего реле

Соединены

Цепь замкнута

Разъединены

Цепь разомкнута

(6) С помощью проводов с разъемом "крокодил" подсоедините вывод

управляющего реле к положительной (+) клемме, а вывод реле -
к отрицательной (-) клемме аккумуляторной батареи.

(7) Измерьте напряжение на выводе управляющего реле при

отсоединении и присоединении провода с разъемом "крокодил"
к отрицательной (-) клемме аккумуляторной батареи.

Провод с разъемом "крокодил"
и отрицательная (-) клемма
аккумуляторной батареи

Напряжение на выводе

Соединены

Напряжение бортсети (SV)

Разъединены

0 В

(8) Замените управляющее реле, если оно неисправно.

ТОПЛИВНАЯ СИСТЕМА <6G72> –

Проверка компонентов системы
впрыска топлива (MPI) на автомобиле

13-26

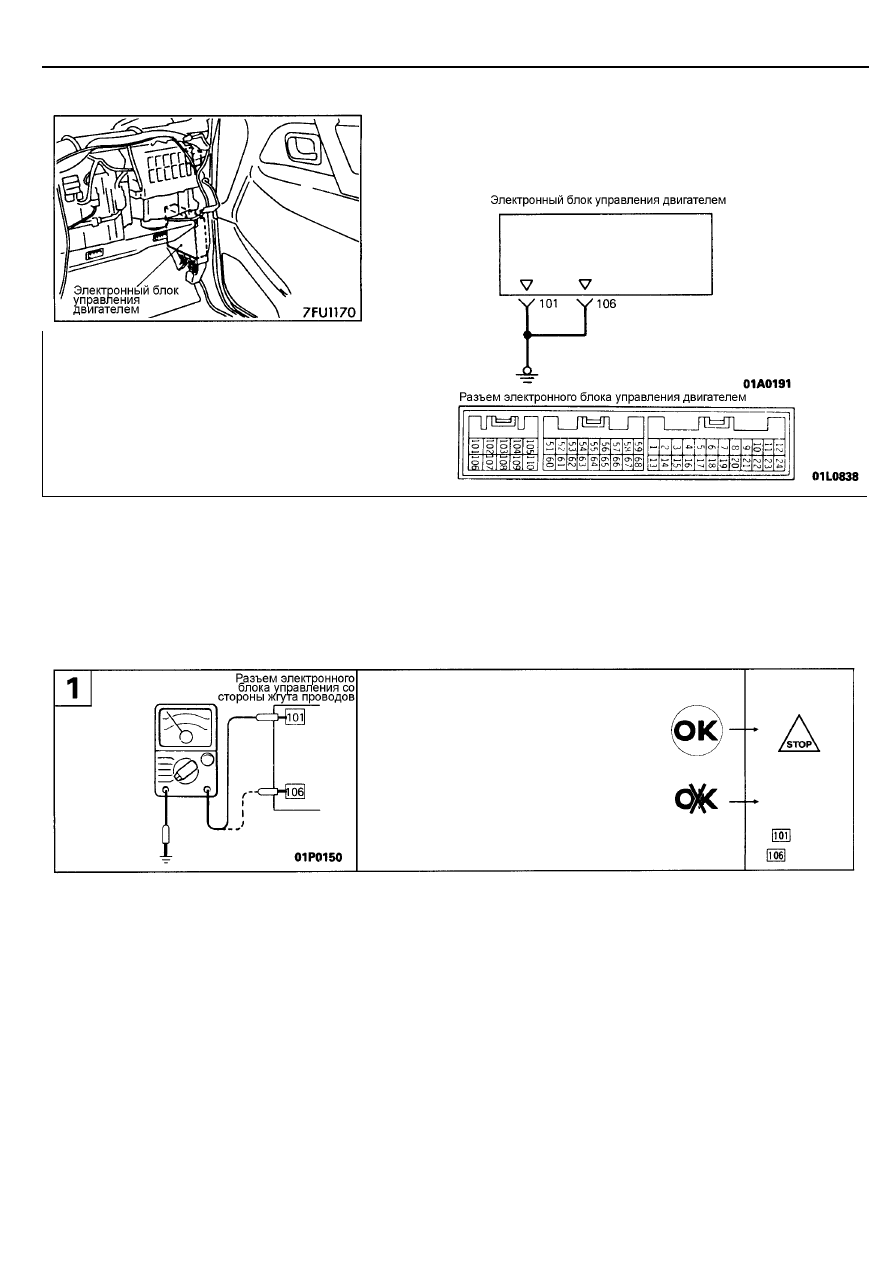

ЦЕПЬ "МАССЫ" ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

Соединение электронного блока управления
двигателем с "массой".

При неправильном или неполном контакте электронного
блока управления двигателем с "массой", электронный блок
управления не будет работать или будет работать
неправильно.

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

•

Разъем электронного блока

управления двигателем: Отсоединен

Отремон-
тируйте
проводку.
(

-"Масса"

-"Масса")

ТОПЛИВНАЯ СИСТЕМА <6G72> –

Проверка компонентов системы
впрыска топлива (MPI) на автомобиле

13-27

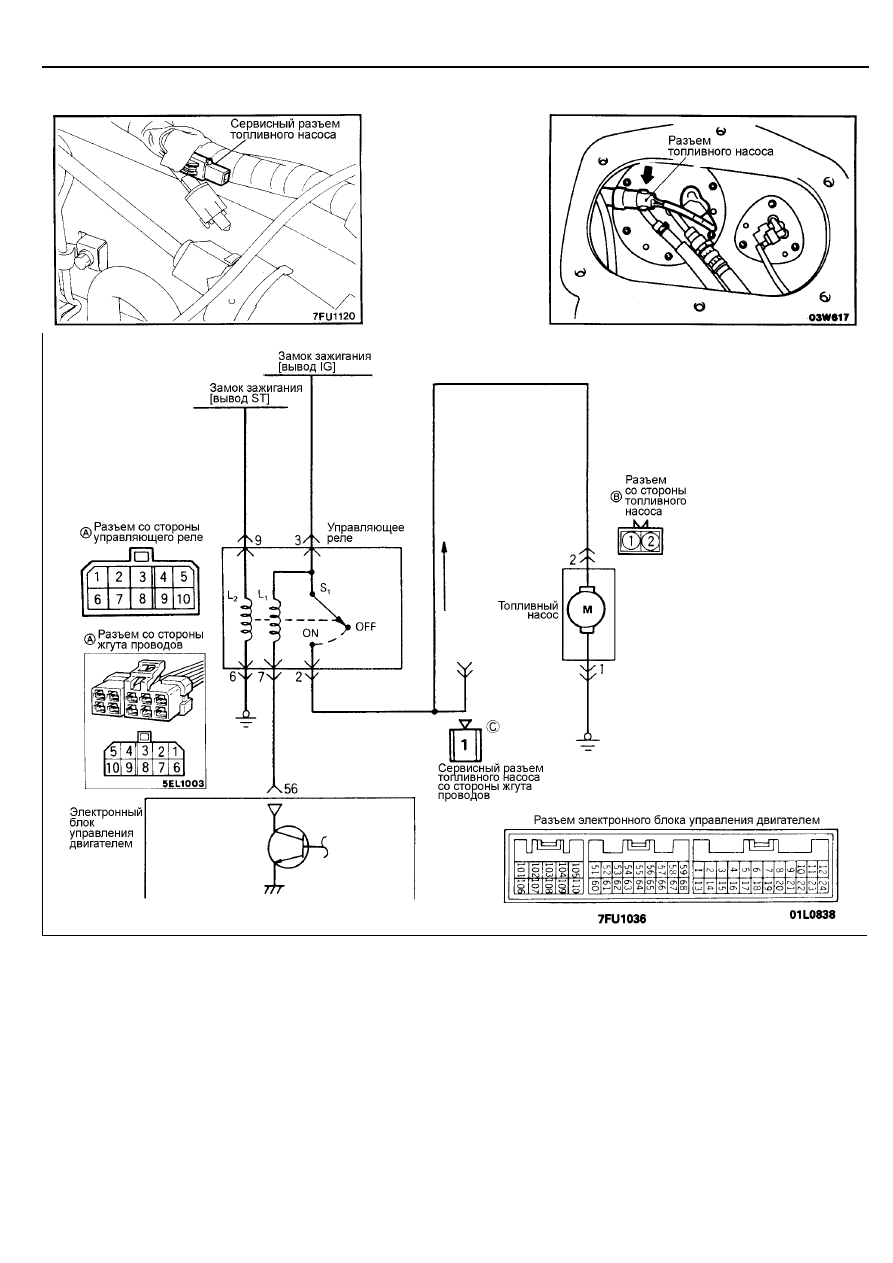

ТОПЛИВНЫЙ НАСОС

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

•

Топливный насос приводится в действие, когда

коленчатый вал двигателя прокручивается стартером
и когда работает двигатель.

•

При прокрутке коленчатого вала двигателя стартером

(ключ зажигания находится в положении "START") ток
подается от замка зажигания по обмотке управляющего
реле на "массу". В результате выключатель в
управляющем реле переключается в положение "ON"
(ВКЛ) и питание через обмотку управляющего реле
подается от аккумуляторной батареи на топливный насос.

•

Когда двигатель начал работать, электронный блок

управления двигателем переключает встроенный
силовой транзистор в положение "ON" (ВКЛ), после чего
питание подается через обмотку управляющего реле на
топливный насос.

•

Когда управляющее реле находится в положении "ON"

(ВКЛ), то напряжение аккумуляторной батареи также
подводится к электронному блоку управления
двигателем, который таким образом определяет, что
питание подано на топливный насос (насос работает).

ТОПЛИВНАЯ СИСТЕМА <6G72> –

Проверка компонентов системы
впрыска топлива (MPI) на автомобиле

13-28

ПРОВЕРКА
С помощью многофункционального тестера (MUT)

Функция
(FUNCTION)

Пункт
№

Действие

Условия проведения
проверки

Описание проверки

Нормальное
состояние

Пережмите пальцами
шланг возврата топлива
и почувствуйте
пульсацию топлива

Пульсации должны
быть

Проверка
исполнительных
устройств
(ACTUATOR
TEST)

Приведение
в действие
топливного
насоса и
циркуляция
топлива

•

Коленчатый вал

двигателя
прокручивается
стартером

•

Топливный насос

приводится в действие
принудительно

(При проверке должны
выполняться оба условия)

Прислушайтесь (около
топливного бака) к звуку
работающего
топливного насоса

Звук должен
прослушиваться

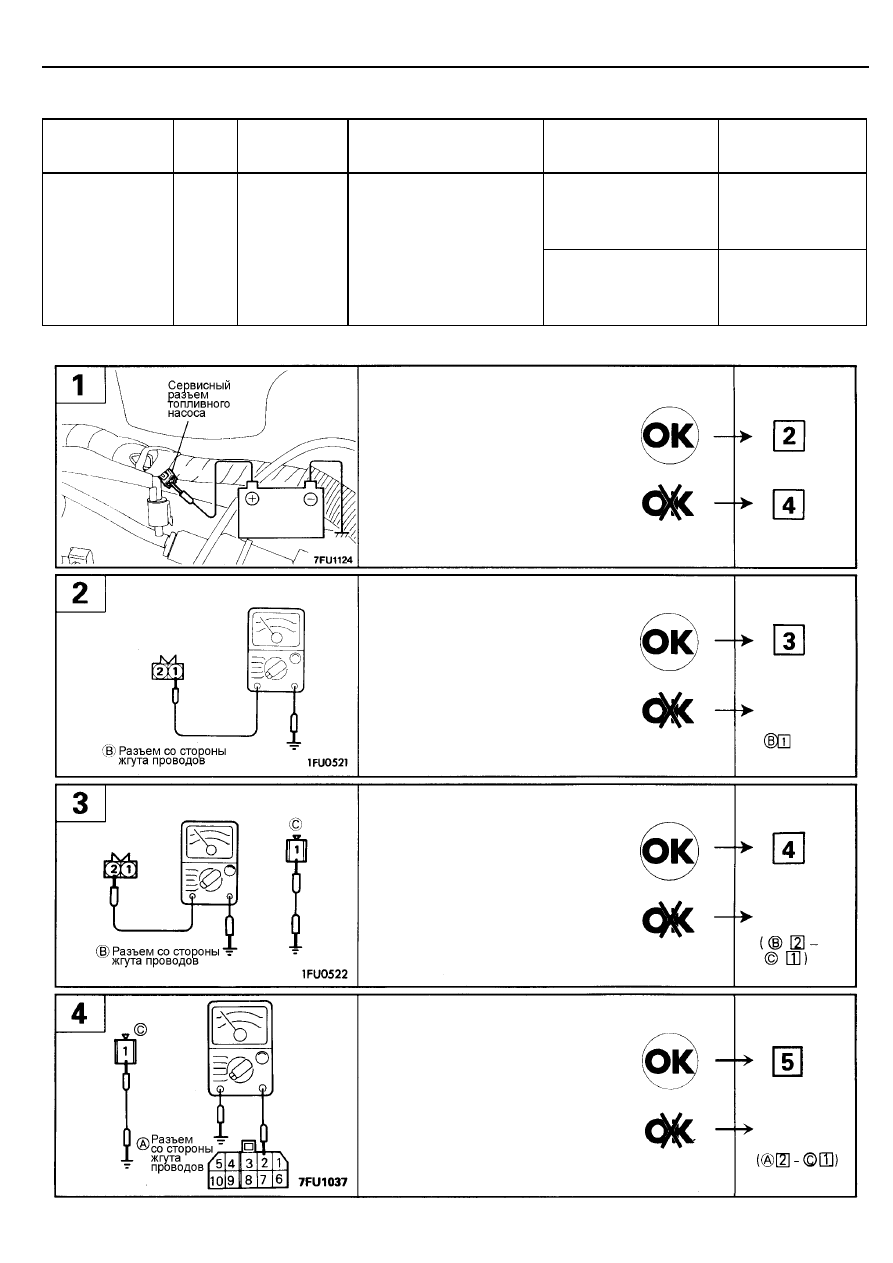

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

•

Подведите напряжение

аккумуляторной батареи к
сервисному разъему и приведите
в действие топливный насос.

Проверьте цепь соединения топливного
насоса с "массой" на отсутствие обрыва.

•

Разъем: Отсоединен

Проверьте наличие замкнутой цепи
между топливным насосом и сервисным
разъемом насоса:

•

Разъем: Отсоединен

Проверьте наличие замкнутой цепи
между сервисным разъемом топливного
насоса и выводом управляющего реле.

•

Разъем управляющего

реле: Отсоединен

•

Разъем топливного

насоса: Отсоединен

Отремон-
тируйте
проводку.
(

"Масса")

Отремон-
тируйте
проводку.
