Mitsubishi Pajero (1991-1998 год). Руководство - часть 62





11-1

ДВИГАТЕЛЬ

<6G7>

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ ..................................... 2

Конструктивные изменения ...................... 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ........... 2

Основные технические характеристики... 2

Основные данные для регулировки и
контроля .................................................... 3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 4

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ .............................................. 5

Проверка и регулировка натяжения
приводных ремней.................................. 5

Проверка и регулировка угла
опережения зажигания ........................... 5

Проверка частоты вращения холостого
хода ......................................................... 6

Проверка состава топливовоздушной
смеси на режиме холостого хода........... 7

Проверка компрессии ............................. 7

Проверка разрежения во впускном
коллекторе .............................................. 8

Проверка гидрокомпенсаторов .............. 9



РЕМЕНЬ ПРИВОДА ГРМ............................ 13

САЛЬНИКИ РАСПРЕДЕЛИТЕЛЬНЫХ
ВАЛОВ <6G74-SOHC> ................................ 18

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ <6G74-
SOHC>.......................................................... 20

ДВИГАТЕЛЬ В СБОРЕ <6G74-SOHC> ...... 23















ДВИГАТЕЛЬ <6G7> -

Общие сведения / Технические характеристики



11-2

ДВИГАТЕЛЬ <6G7>

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•

Был установлен 24-клапанный двигатель с одним верхним распределительным валом 6G74-SOHC. В соответствие с этим
ниже приведены операции по его техническому обслуживанию.

•

Был упразднен разъем для регулировки угла опережения зажигания для 24-клапанного двигателя с одним верхним
распределительным валом 6G72-SOHC. В соответствие с этим ниже приведены операции по его техническому
обслуживанию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ <24-клапанный двигатель с
одним верхним распределительным валом 6G74-SOHC>



Показатели 24-клапанный двигатель с одним верхним

распределительным валом 6G74-SOHC

Рабочий объем, см

3

 3497

Диаметр цилиндра и ход поршня, мм 93,0

х 85,8

Степень сжатия 9,0

Тип камеры сгорания

Компактного типа

Расположение распределительного вала

Один верхний распределительный вал (SOHC)

Впускных

12

Количество клапанов

Выпускных

12

Открытие

13

0

 до ВМТ

Впускные
клапана

Закрытие

55

°

 после НМТ

Открытие

51

°

 до НМТ

Фазы газораспределения

Впускные
клапана

Закрытие

17

°

 после ВМТ

Топливная система

Распределенный впрыск с электронным управлением

Коромысло клапана

Роликового типа

Гидрокомпенсаторы

Установлены

















ДВИГАТЕЛЬ <6G7> -

Технические характеристики



11-3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

Показатели

Номинальное значение

Предельно
допустимое
значение

при проверке

392 - 588

-

при регулировке

637 - 833

-

Натяжение, Н

при замене 441 - 539

-

при проверке А

5,0 – 7,0

-

при проверке В

7,5 – 9,5

-

при регулировке А

5,5 – 6,5

-

при регулировке В

8,0 – 9,0

-

при замене А

4,0 – 5,0

-

Ремень привода
генератора

Прогиб, мм <справочная
величина>

при замене В

5,5 – 7,5

-

при проверке

294 - 490

-

при регулировке

343 - 441 -

Натяжение, Н

при замене

490 - 686

-

при проверке

13,8 – 17,8 -

при регулировке

14,8 – 16,8 -

Ремень привода насоса
гидроусилителя рулевого
управления

Прогиб, мм <справочная
величина>

при замене

10,7 – 13,7 -

при проверке

6,5 – 7,5

-

при регулировке

6,5 – 7,5

-

Ремень привода
компрессора
кондиционера

Прогиб, мм <справочная
величина>

при замене

5,0 – 6,0

-

Базовый угол опережения зажигания

5

°

 до ВМТ

±

3

°



-

Угол опережения зажигания

Приблизительно 15

°

 до

ВМТ

-

Частота вращения холостого хода, мин

-1

700

±

 100

-

Концентрация СО, %

0,5 или менее -

Концентрация СН (ч.н.м.)

100 или менее -

Компрессия (при 250 - 400 мин

-1

), кПа

1180

Минимум 870

Разница компрессии между цилиндрами, кПа -

Не более 98

Разряжение на впускном коллекторе, кПа -

Минимум 60

Выступание штока автоматического натяжителя, мм

3,8 – 5,0

-

Перемещение штока автоматического натяжителя, мм

1,0 или меньше -

















ДВИГАТЕЛЬ <6G7> -

Специальный инструмент



11-4

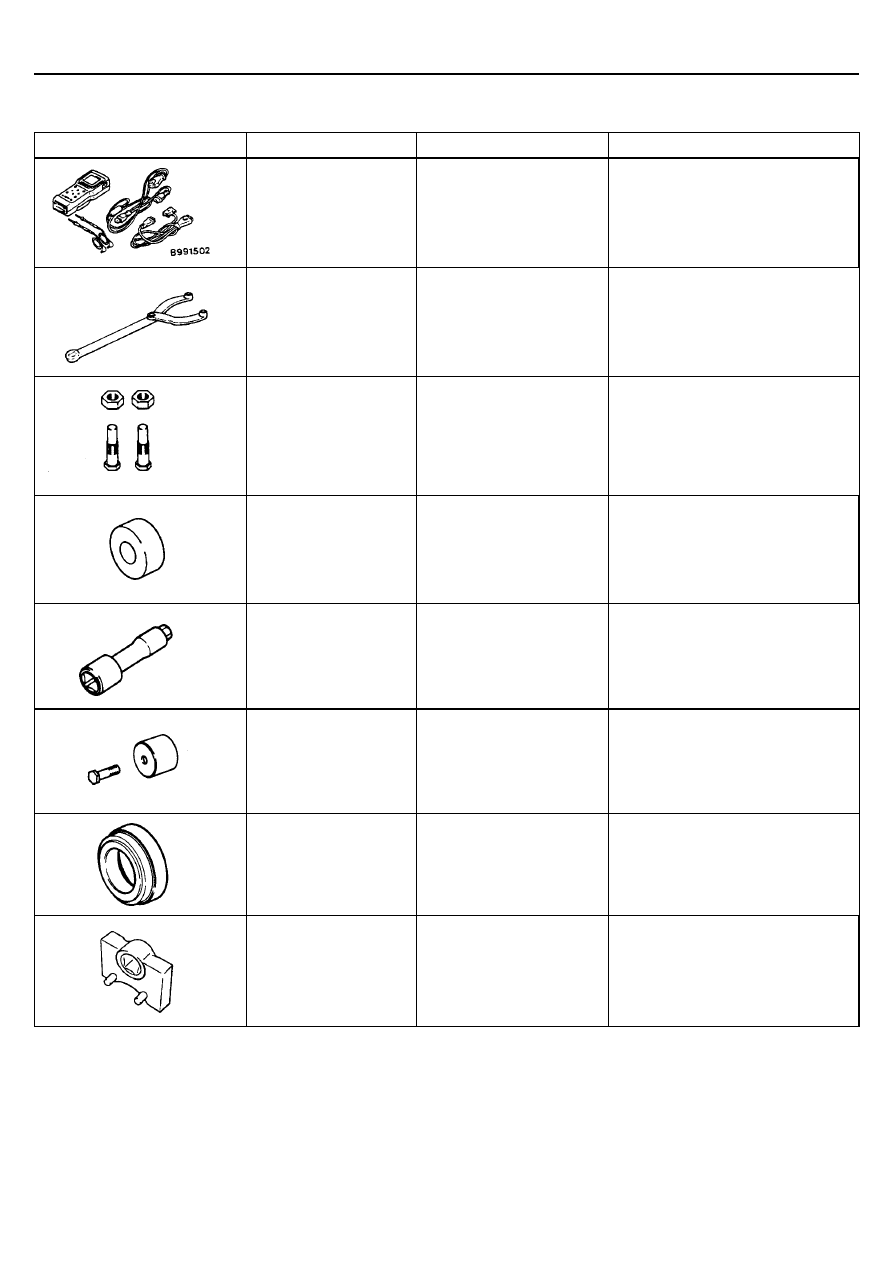

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Применение



MB991502

Комплект
принадлежностей MUT - II

Проверка частоты вращения
холостого хода

Стирание диагностических кодов
неисправностей



MD998767

Вильчатый держатель

Фиксирование звездочки и шкива
при снятии и установке.

Используется вместе с MD998715



MD998715

Специальные штифты
держателя шкива
коленчатого вала

Для удерживания от
проворачивания шкива коленчатого
вала при снятии или установке
болта крепления коленчатого вала и
шкива. Используется вместе с
MВ998767. Удерживание
распределительного вала



MD998769

Дистанционная шайба
держателя звездочки
коленчатого вала

Для поворота коленчатого вала при
установке ремня привода ГРМ и т. п.



MD998051

Ключ для болтов
крепления головки
цилиндров

Отворачивание и затяжка болтов
головки цилиндров



MD998713

Проставка для установки
сальника
распределительного вала

Установка сальника
распределительного вала



MВ991559

Проставка для установки
сальника
распределительного вала

Запрессовка сальника
распределительного вала (левой
головки блока)



MD998767

Торцевая головка шкива
натяжителя

Регулировка натяжения ремня
привода ГРМ
