IGNITION SYSTEM

ENGINE ELECTRICAL

16-44

REMOVAL SERVICE POINT
<<A>> ENGINE CONTROL DETONATION
SENSOR REMOVAL

AC100807

MD998773

Engine control
detonation
sensor

AD

Use special tool detonation sensor wrench
(MD998773) to remove the engine control detonation
sensor.

INSTALLATION SERVICE POINT
>>A<< ENGINE DETONATION SENSOR
INSTALLATION

AC100807

MD998773

Engine control
detonation
sensor

AD

Use special tool detonation sensor wrench
(MD998773) to tighten the engine control detonation
sensor to the specified torque.

17-1

GROUP 17

ENGINE AND



EMISSION



CONTROL

CONTENTS

ENGINE CONTROL . . . . . . . . . .

17-2

GENERAL INFORMATION . . . . . .

17-2

SERVICE SPECIFICATIONS. . . . .

17-2

ON-VEHICLE SERVICE. . . . . . . . .

17-2

ACCEL CABLE CHECK AND



ADJUSTMENT. . . . . . . . . . . . . . . . . . . .

17-2

ACCELERATOR CABLE AND



PEDAL . . . . . . . . . . . . . . . . . . . . . .

17-3

REMOVAL AND INSTALLATION  . . . . .

17-3

EMISSION CONTROL MPI . . . .

17-4

GENERAL INFORMATION . . . . . .

17-4

EMISSION CONTROL DEVICE
REFERENCE TABLE  . . . . . . . . . .

17-4

SERVICE SPECIFICATION(S)  . . .

17-5

VACUUM HOSE. . . . . . . . . . . . . . .

17-5

VACUUM HOSE PIPING DIAGRAM . . .

17-5

VACUUM CIRCUIT DIAGRAM  . . . . . . .

17-7

VACUUM HOSE CHECK. . . . . . . . . . . .

17-7

VACUUM HOSE INSTALLATION . . . . .

17-8

CRANKCASE EMISSION CONTROL
SYSTEM. . . . . . . . . . . . . . . . . . . . .

17-8

GENERAL INFORMATION (CRANKCASE

EMISSION CONTROL SYSTEM) . . . . .

17-8

COMPONENT LOCATION (CRANKCASE

EMISSION CONTROL SYSTEM) . . . . .

17-9

POSITIVE CRANKCASE VENTILATION SYSTEM

CHECK  . . . . . . . . . . . . . . . . . . . . . . . . .

17-9

POSITIVE CRANKCASE VENTILATION (PCV)

VALVE CHECK  . . . . . . . . . . . . . . . . . . .

17-9

EVAPORATIVE EMISSION CONTROL
SYSTEM . . . . . . . . . . . . . . . . . . . . .

17-9

GENERAL INFORMATION (EVAPORATIVE

EMISSION CONTROL SYSTEM)  . . . . .

17-9

COMPONENT LOCATION (EVAPORATIVE

EMISSION CONTROL SYSTEM)  . . . . .

17-10

PURGE CONTROL SYSTEM CHECK. .

17-10

PURGE PORT VACUUM CHECK . . . . .

17-11

PURGE CONTROL SOLENOID VALVE



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . .

17-11

FUEL VAPOUR CANISTER REMOVAL



AND INSTALLATION . . . . . . . . . . . . . . .

17-12

EXHAUST GAS RECIRCULATION



(EGR) SYSTEM  . . . . . . . . . . . . . . .

17-12

GENERAL INFORMATION



(EGR SYSTEM) . . . . . . . . . . . . . . . . . . .

17-12

COMPONENT LOCATION



(EGR SYSTEM) . . . . . . . . . . . . . . . . . . .

17-14

EGR SYSTEM CHECK  . . . . . . . . . . . . .

17-15

EGR VALVE CHECK . . . . . . . . . . . . . . .

17-15

EGR PORT VACUUM CHECK <4G1>. .

17-16

EGR PORT VACUUM CHECK <4G6>. .

17-16

EGR CONTROL SOLENOID VALVE



CHECK <4G1> . . . . . . . . . . . . . . . . . . . .

17-16

EGR CONTROL SOLENOID VALVE



CHECK <4G6> . . . . . . . . . . . . . . . . . . . .

17-17

EXHAUST GAS RECIRCULATION (EGR)



VALVE REMOVAL AND I



NSTALLATION . . . . . . . . . . . . . . . . . . . .

17-18

CATALYTIC CONVERTER  . . . . . .

17-19

REMOVAL AND INSTALLATION



<4G1, 4G6-M/T>  . . . . . . . . . . . . . . . . . .

17-19

REMOVAL AND INSTALLATION



<4G6-A/T> . . . . . . . . . . . . . . . . . . . . . . .

17-19

ENGINE CONTROL

ENGINE AND EMISSION CONTROL

17-2

ENGINE CONTROL

GENERAL INFORMATION

M1171000100277

A cable-type accelerator mechanical sus-
pended-type pedal has been adopted.

SERVICE SPECIFICATIONS

M1171000300088

Item

Standard value

Accel cable play mm

1.0

− 2.0

Engine idle speed r/min

4G1

750

± 50

4G6

750

± 100

ON-VEHICLE SERVICE

ACCEL CABLE CHECK AND
ADJUSTMENT

M1171000900314

1. Turn A/C and lights OFF. Inspect and adjust at no

load.

2. Warm engine until stabilized at idle.
3. Confirm idle speed is at standard value.

Standard value:

750

± 50 r/min <4G1>

750

± 100 r/min <4G6>

4. Stop engine. [ignition switch: LOCK (OFF)

position].

5. Confirm there are no sharp bends in the

accelerator cable.

6. Check the inner cable for correct slack.

Standard value: 1.0

− 2.0 mm

7. If there is too much slack or no slack, adjust play

by the following procedures.

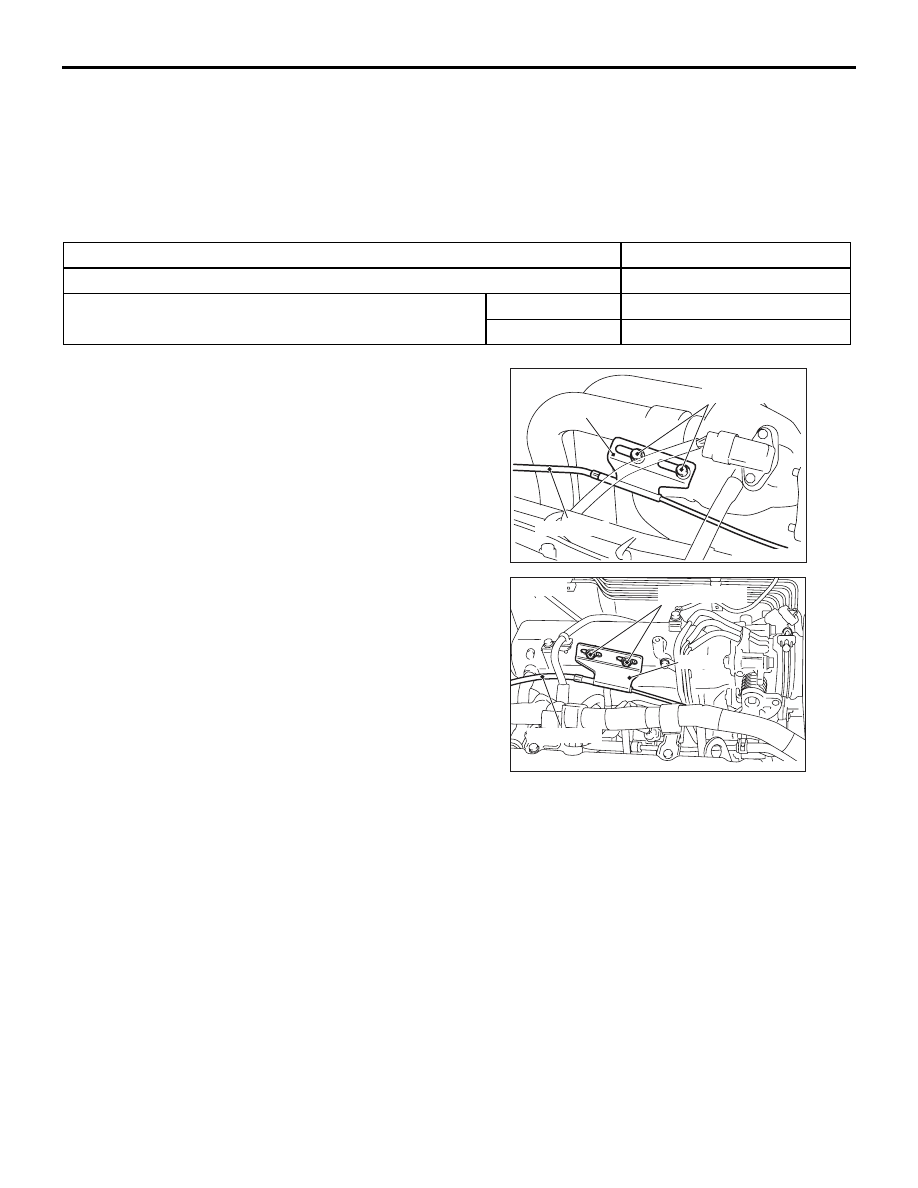

AC207966

Adjusting bolts

Plate

Accel cable

AC

<4G1>

AC301055

Adjusting bolts

Plate

Accel cable

AC

<4G6>

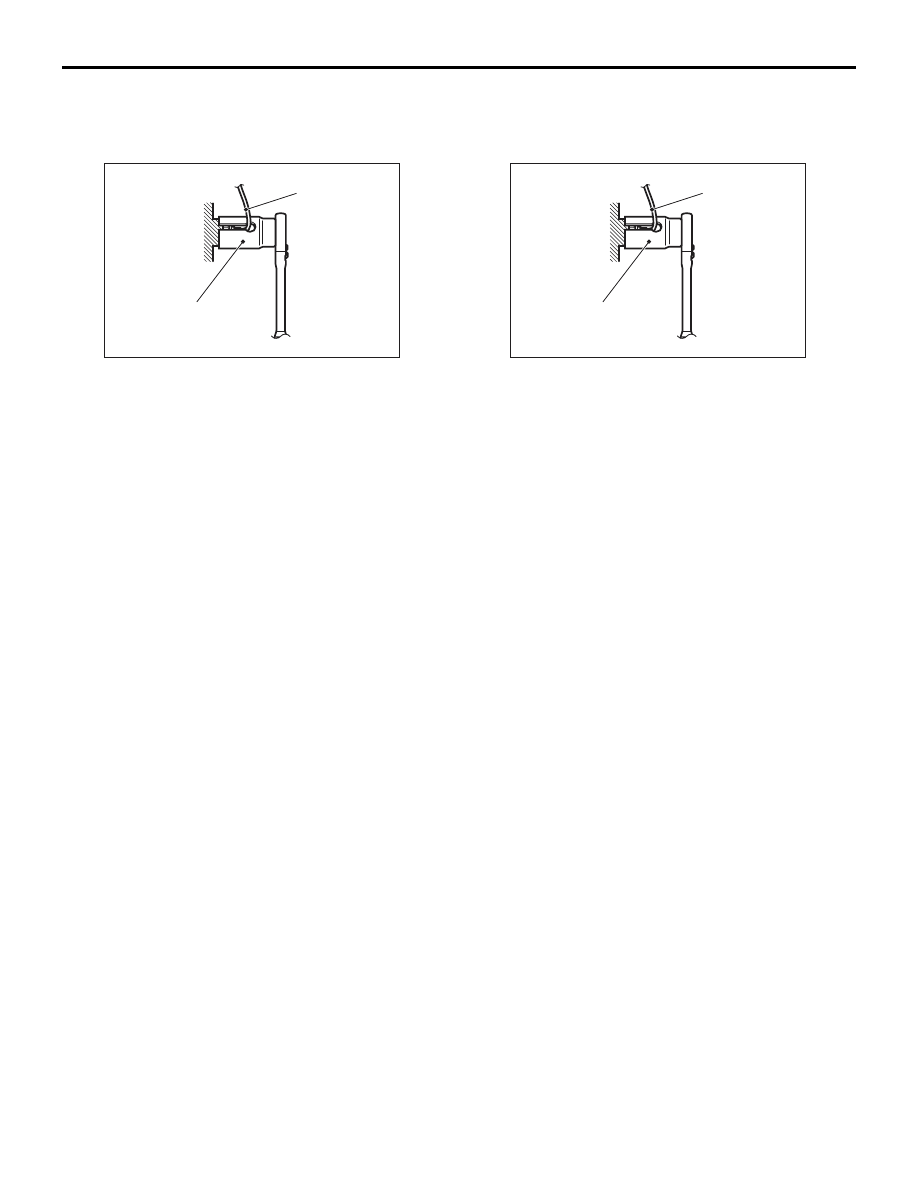

(1) Loosen the adjusting bolts to release the

cable.

(2) Move the plate until the inner cable play is at

the standard value, and then tighten the
adjusting bolts.

(3) After adjusting, check that the throttle lever is

touching the stopper.

ENGINE CONTROL

ENGINE AND EMISSION CONTROL

17-3

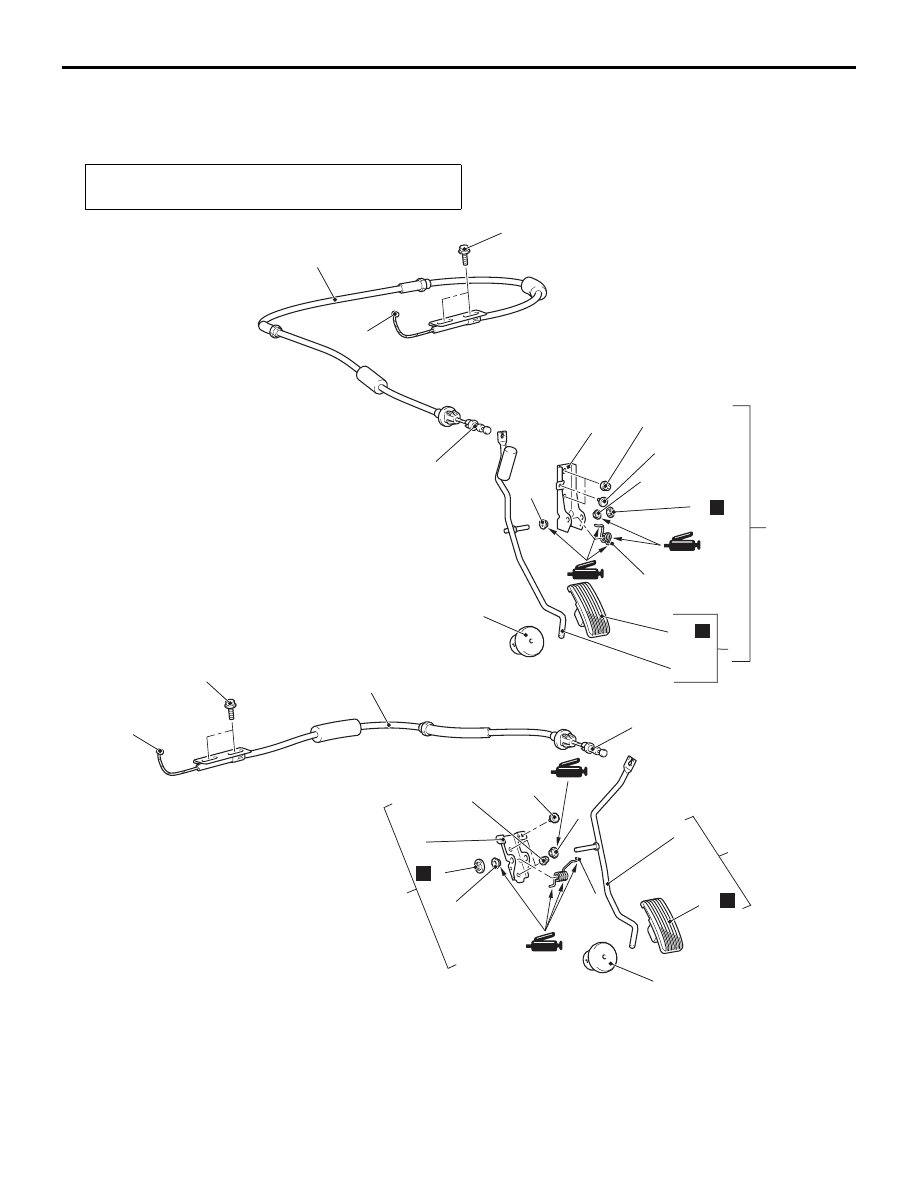

ACCELERATOR CABLE AND PEDAL

REMOVAL AND INSTALLATION

M1171001200341

Post-installation Operation
Adjusting the Accelerator Cable (Refer to

P.17-2

).

Y1059AU

Y1060AU

AC304070

N

4

5

7

8

10

11

N

12

13

AB

1

2

3

5.0 ± 1.0 N·m

6

12 ± 2 N·m

9

7

1

2

3

5.0 ± 1.0 N·m

<R.H. drive vehicles>

<L.H. drive vehicles>

N

4

5

7

8

10

11

N

12

13

6

12 ± 2 N·m

9

7

Accelerator cable assembly
removal steps

1. Inner cable connection (Accelerator

pedal side)

2. Inner cable connection (Throttle body

side)

3. Accelerator cable assembly

Accelerator pedal assembly
removal steps

1. Inner cable connection (Accelerator

pedal side)

4. Accelerator pedal assembly
5. Accelerator control equip nut
6. Accelerator pedal arm and

accelerator pedal pad assembly
