Mitsubishi Lancer. Manual - part 166

IMMOBILIZER SYSTEM

CIRCUIT DIAGRAMS

90-310

IMMOBILIZER SYSTEM <RHD>

M1901013602288

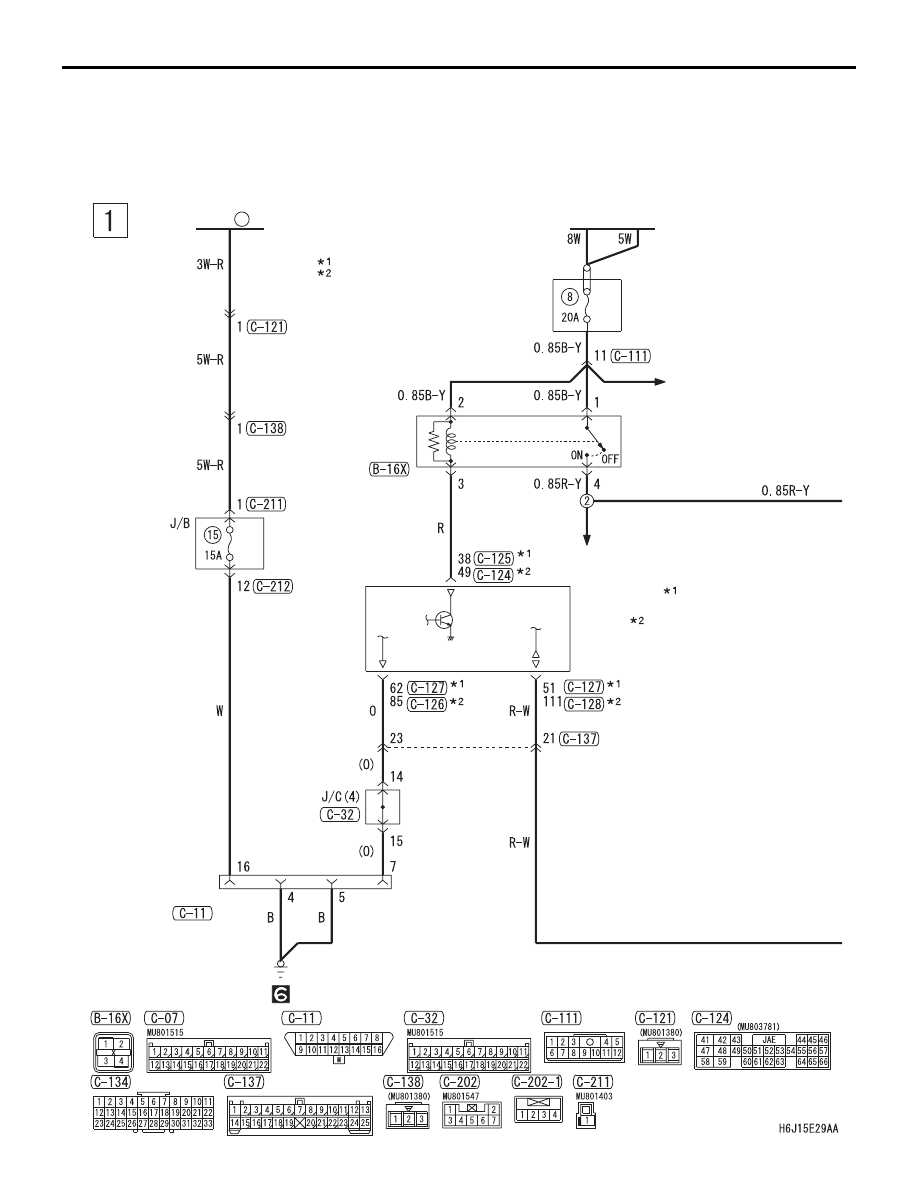

ENGINE CONTROL
SYSTEM

·ENGINE
 CONTROL
 SYSTEM
·IGNITION
 SYSTEM

FUSIBLE
LINK

1

DIAGNOSIS
CONNECTOR

BATTERY

RELAY
BOX

ENGINE
CONTROL
RELAY

ENGINE-ECU
ENGINE-
A/T-ECU

NOTE

: M/T
: A/T

FRONT
SIDE

IMMOBILIZER SYSTEM

CIRCUIT DIAGRAMS

90-311

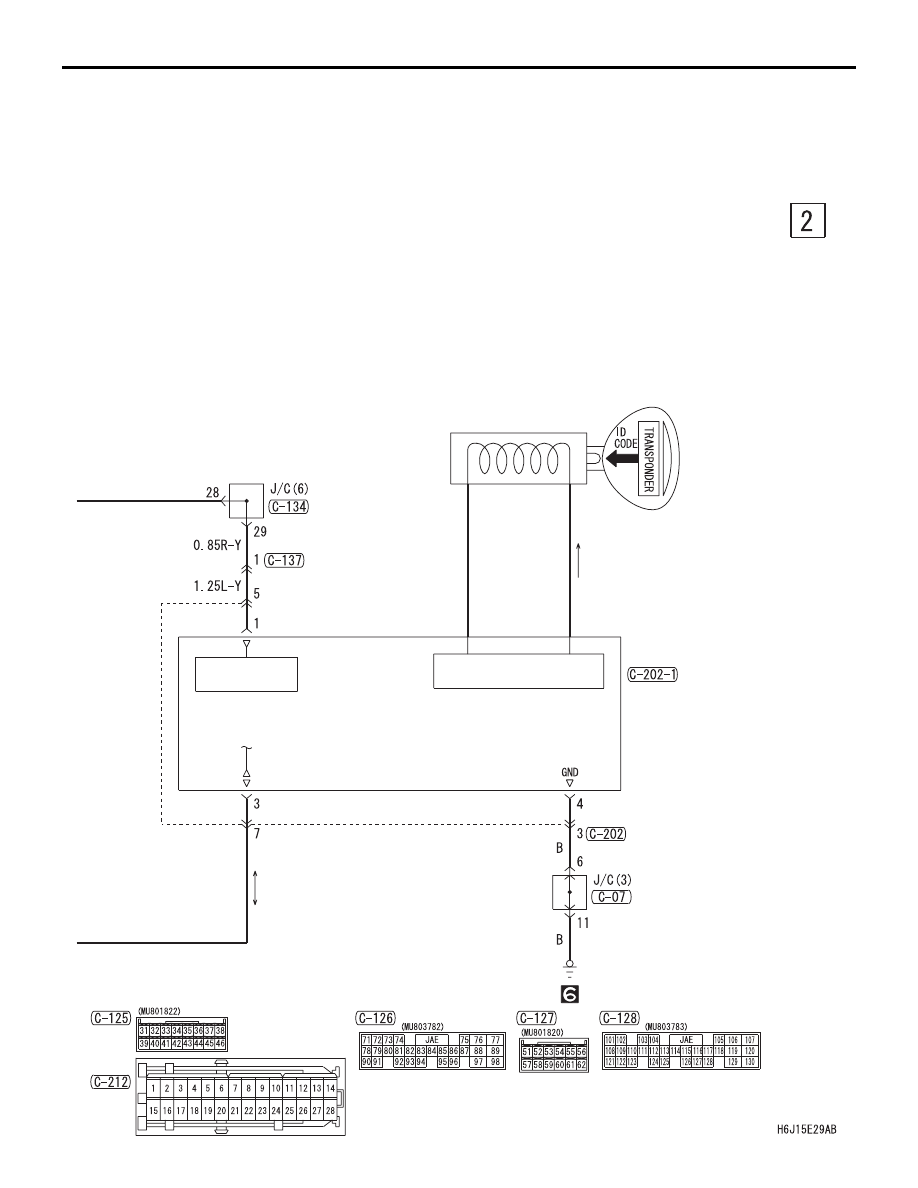

HIGH-FREQUENCY
CIRCUIT

POWER
SOURCE

IGNITION
KEY RING
ANTENNA

IGNITION KEY

IMMOBILIZER-
ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

ABS

CIRCUIT DIAGRAMS

90-312

ABS

ABS <LHD>

M1901019200334

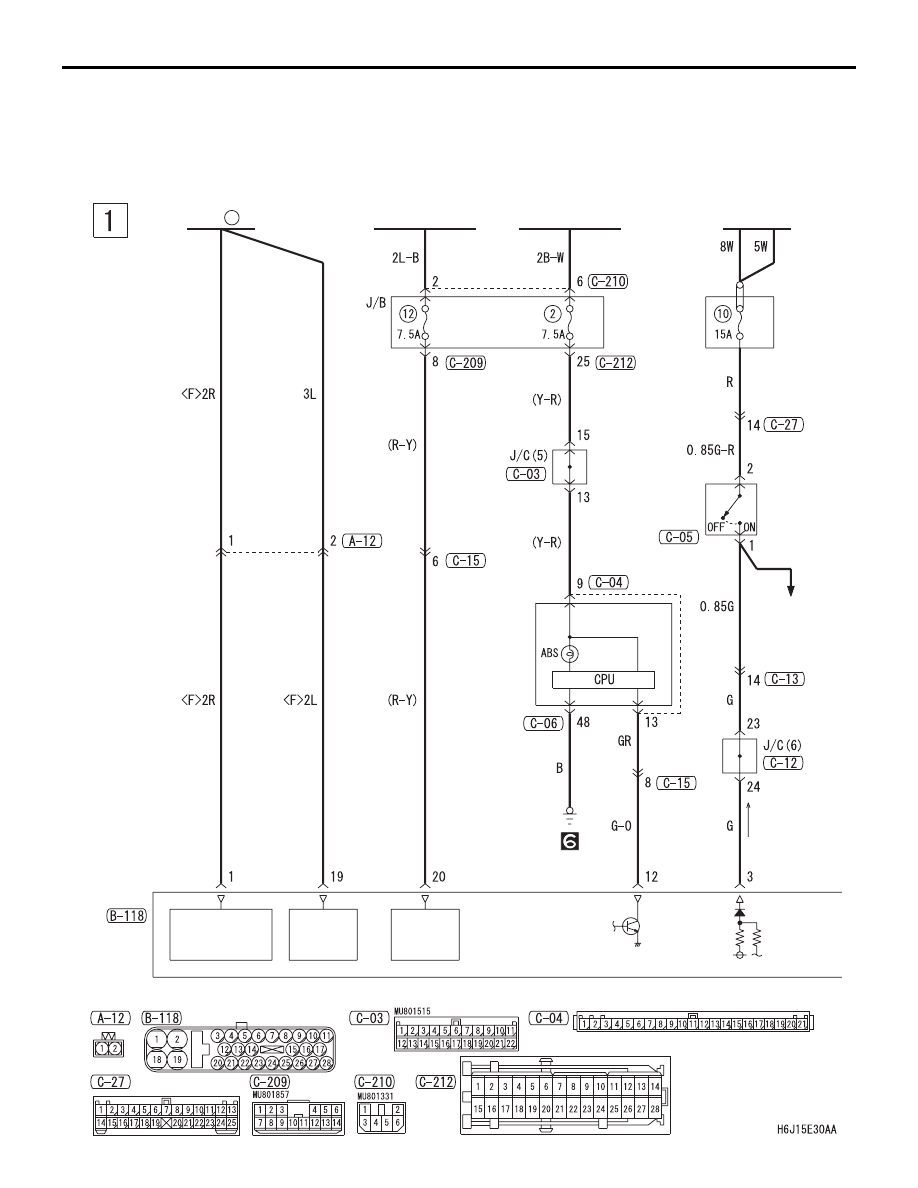

COMBINATION
METER

IGNITION
SWITCH (IG2)

BATTERY

POWER
SOURCE

FUSIBLE
LINK

3

MOTOR
POWER
SOURCE

SOLENOID
VALVE POWER
SOURCE

ABS-ECU

STOP LAMP

STOP
LAMP
SWITCH

IGNITION
SWITCH (IG1)

RELAY
BOX

ABS

CIRCUIT DIAGRAMS

90-313

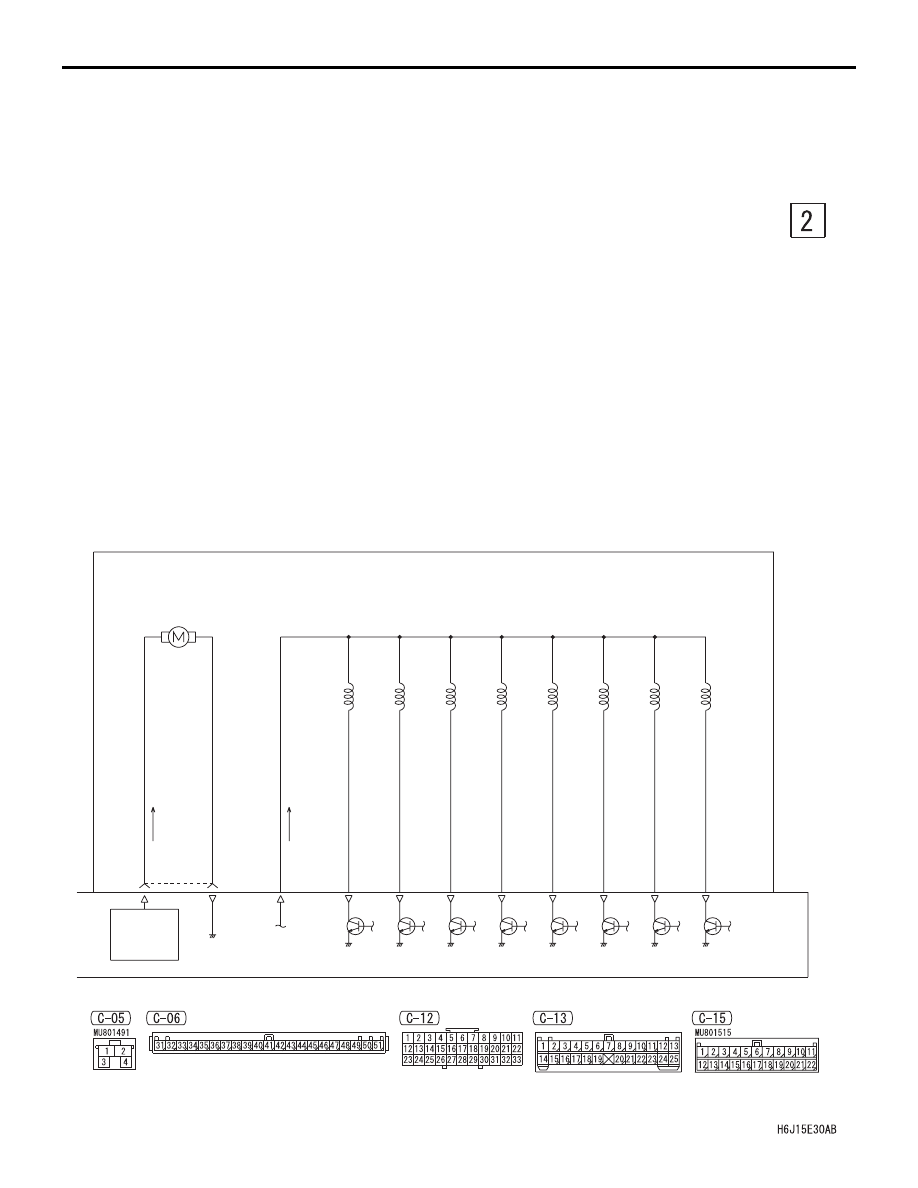

SOLENOID VALVE

MOTOR
POWER
SOURCE

MOTOR

HYDRAULIC UNIT

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple
