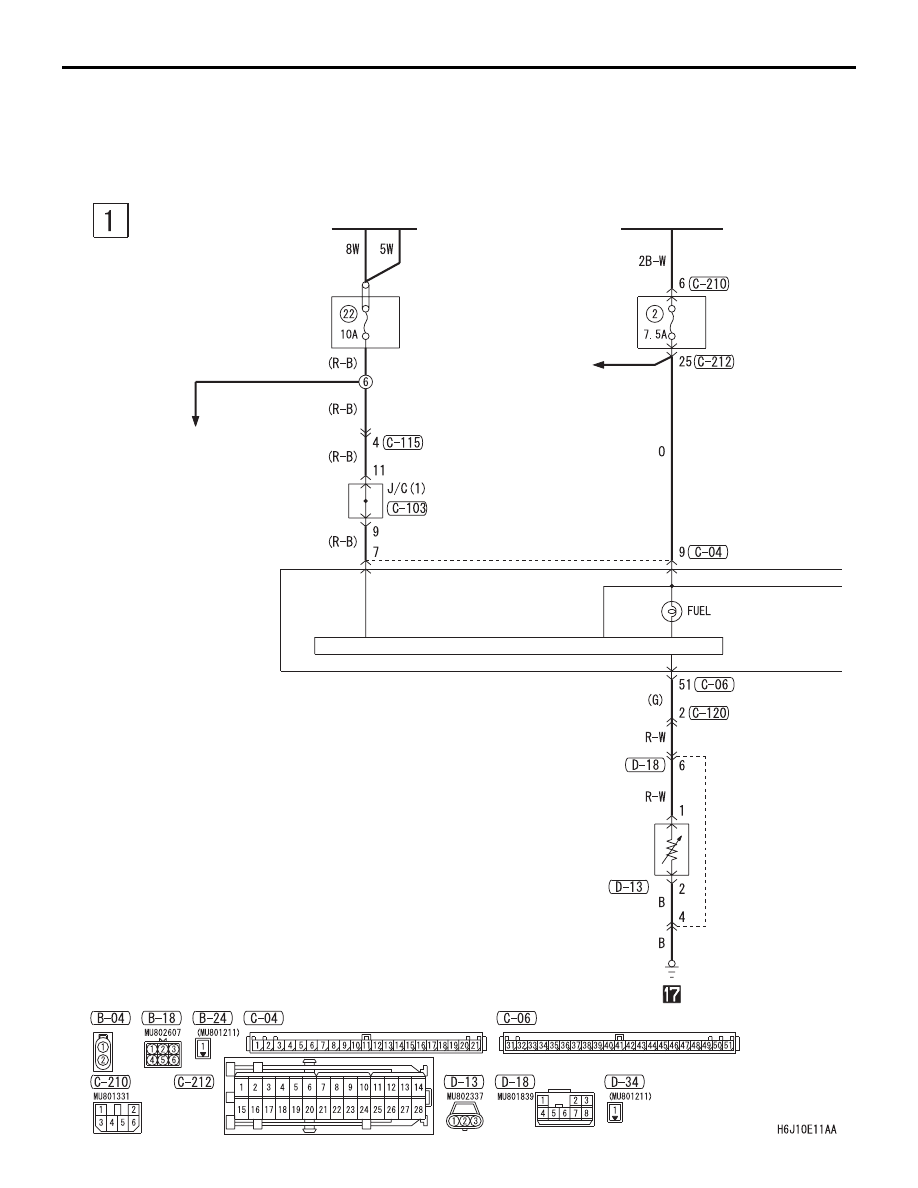

FUEL WARNING LAMP, OIL PRESSURE WARNING LAMP AND BRAKE WARNING LAMP

CIRCUIT DIAGRAMS

90-198

FUEL WARNING LAMP, OIL PRESSURE
WARNING LAMP AND BRAKE WARNING
LAMP <RHD>

M1901018700455

RELAY
BOX

BATTERY

IGNITION
SWITCH (IG1)

CONTROL CIRCUIT

·FRONT
 FOG LAMP

·TAIL LAMP,
 POSITION LAMP,
 LICENCE PLATE
 LAMP AND LIGHTING
 MONITOR BUZZER

·HEADLAMP

·WINDSHIELD
 WIPER AND
 WASHER

·REAR
 FOG LAMP

·TURN-SIGNAL LAMP
 AND HAZARD
 WARNING LAMP

FUEL
TANK
GAUGE
UNIT

·REAR WIPER
 AND WASHER

·FRONT
 FOG LAMP

·TAIL LAMP,
 POSITION LAMP,
 LICENCE PLATE
 LAMP AND LIGHTING
 MONITOR BUZZER

·HEADLAMP

·WINDSHIELD
 WIPER AND
 WASHER

·REAR
 FOG LAMP

·HEADLAMP
 LEVELLING
 SYSTEM

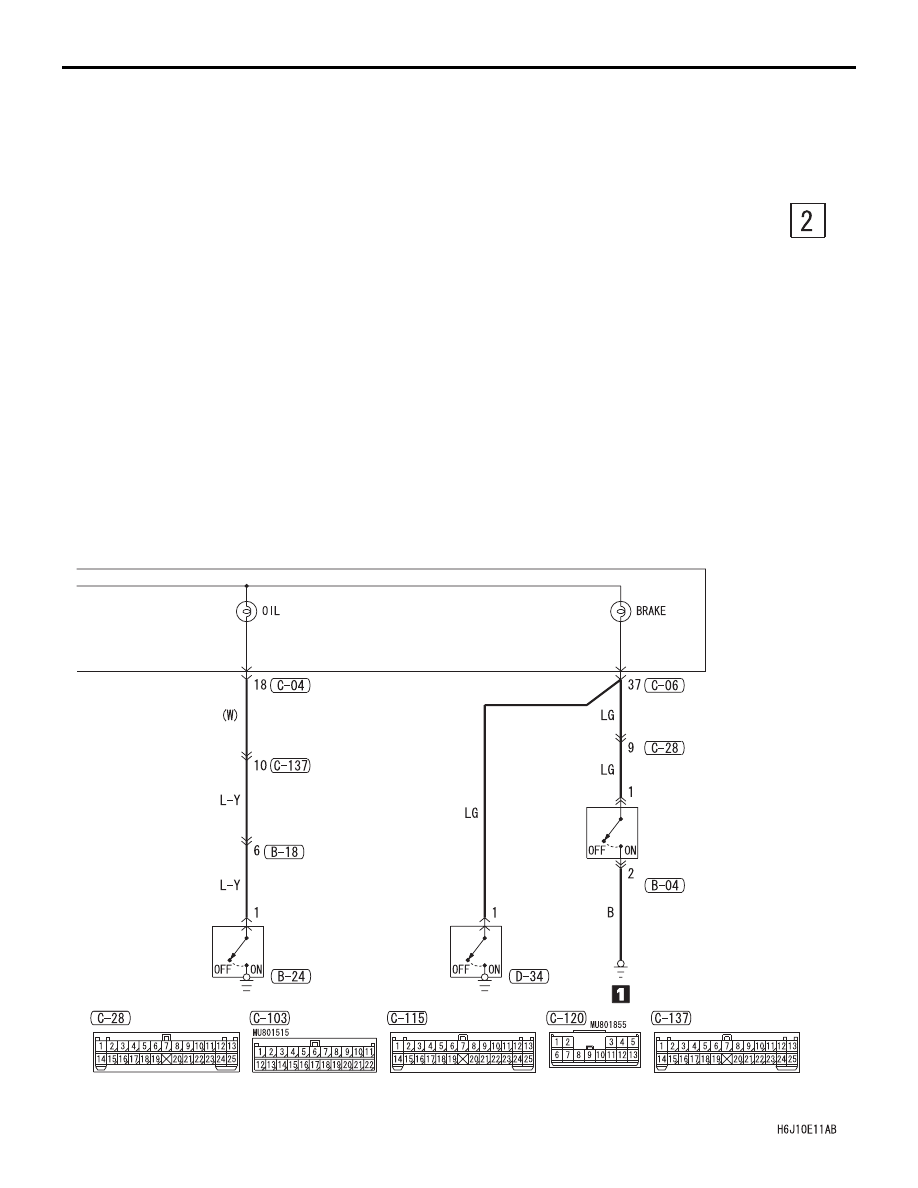

FUEL WARNING LAMP, OIL PRESSURE WARNING LAMP AND BRAKE WARNING LAMP

CIRCUIT DIAGRAMS

90-199

COMBINATION
METER

BRAKE
FLUID
LEVEL
INDICATOR
SWITCH

ENGINE OIL
PRESSURE
SWITCH

PARKING
BRAKE
SWITCH

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

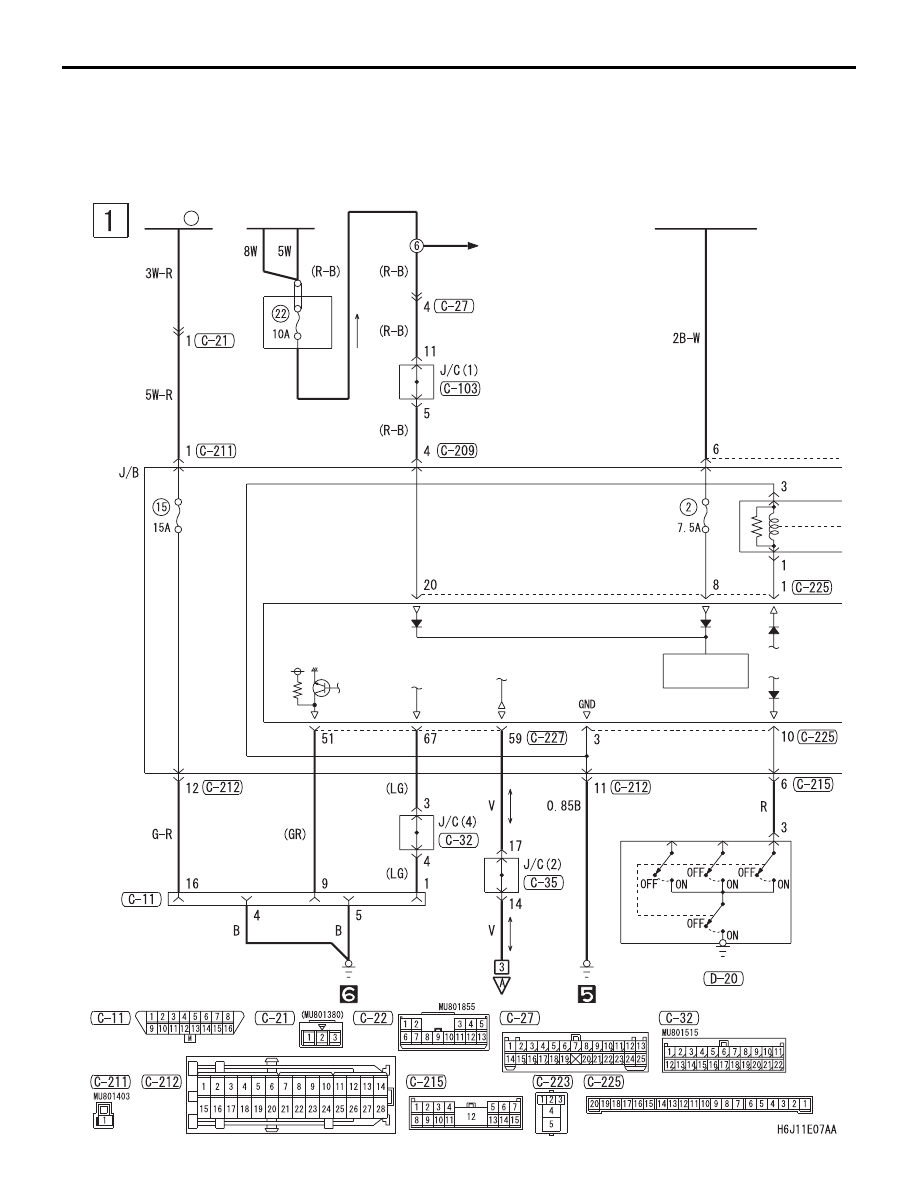

POWER WINDOWS <LHD>

CIRCUIT DIAGRAMS

90-200

POWER WINDOWS <LHD>

M1901004602127

ETACS-ECU

IGNITION
SWITCH (IG1)

BATTERY

POWER
SOURCE

FUSIBLE
LINK

1

FRONT SIDE

DOOR
SWITCH
(FRONT: LH)

DIAGNOSIS
CONNECTOR

·FRONT
 FOG LAMP
·HEADLAMP
·HEADLAMP LEVELLING
 SYSTEM
·HEADLAMP WASHER
·REAR FOG LAMP
·TAIL LAMP,
 POSITION LAMP,
 LICENCE PLATE LAMP
 AND LIGHTING
 MONITOR BUZZER
·WINDSHIELD
 WIPER AND WASHER

J/B SIDE

RELAY
BOX

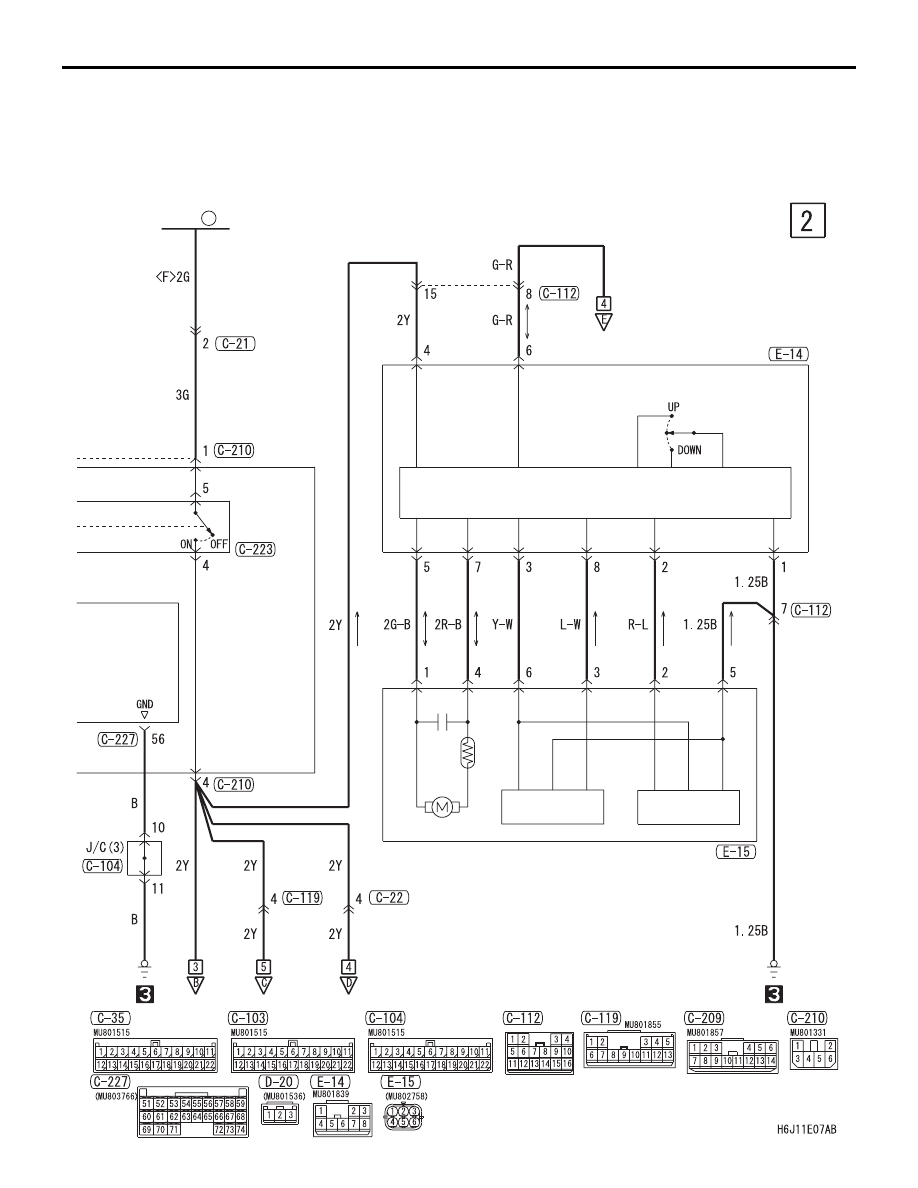

POWER WINDOWS <LHD>

CIRCUIT DIAGRAMS

90-201

HALL IC

HALL IC

FUSIBLE
LINK

5

FRONT
POWER WINDOW
MOTOR
(RH)

POWER
WINDOW
RELAY

CPU

FRONT
POWER WINDOW
SUB SWITCH
(RH)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple
