Mitsubishi Lancer. Manual - part 132

TURN-SIGNAL LAMP AND HAZARD WARNING LAMP

CIRCUIT DIAGRAMS

90-174

TURN SIGNAL LAMP AND HAZARD WARNING LAMP <LHD> (CONTINUED)

BATTERY

IGNITION
SWITCH (IG1)

FRONT-ECU

(TAIL LAMP RELAY)

RELAY
BOX

HAZARD
WARNING
LAMP
SWITCH

COLUMN
SWITCH

RHEOSTAT

FRONT
SIDE

POWER SOURCE

J/B SIDE

TURN-SIGNAL
LAMP SWITCH

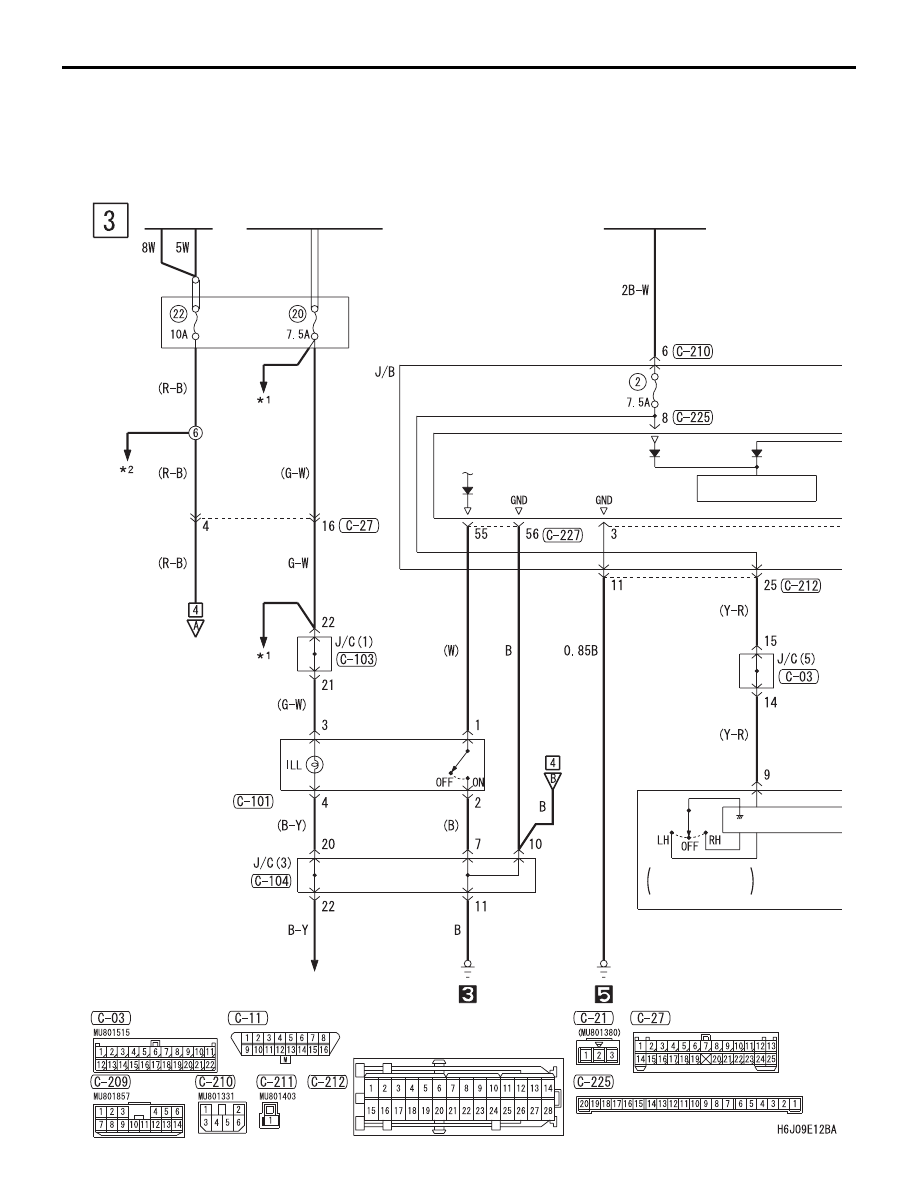

TURN-SIGNAL LAMP AND HAZARD WARNING LAMP

CIRCUIT DIAGRAMS

90-175

1

FUSIBLE
LINK

DIAGNOSIS
CONNECTOR

(FUSE     )

22

ETACS-ECU

RELAY BOX

COLUMN-ECU

COLUMN
SWITCH

NOTE

:

: ·FRONT FOG LAMP

·HEADLAMP

TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND LIGHTING
MONITOR BUZZER

·TAIL LAMP, POSITION
 LAMP, LICENCE PLATE
 LAMP AND LIGHTING
 MONITOR BUZZER
·WINDSHIELD
 WIPER AND WASHER

·HEADLAMP WASHER

·HEADLAMP LEVELLING
 SYSTEM

·REAR FOG LAMP

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

TURN-SIGNAL LAMP AND HAZARD WARNING LAMP

CIRCUIT DIAGRAMS

90-176

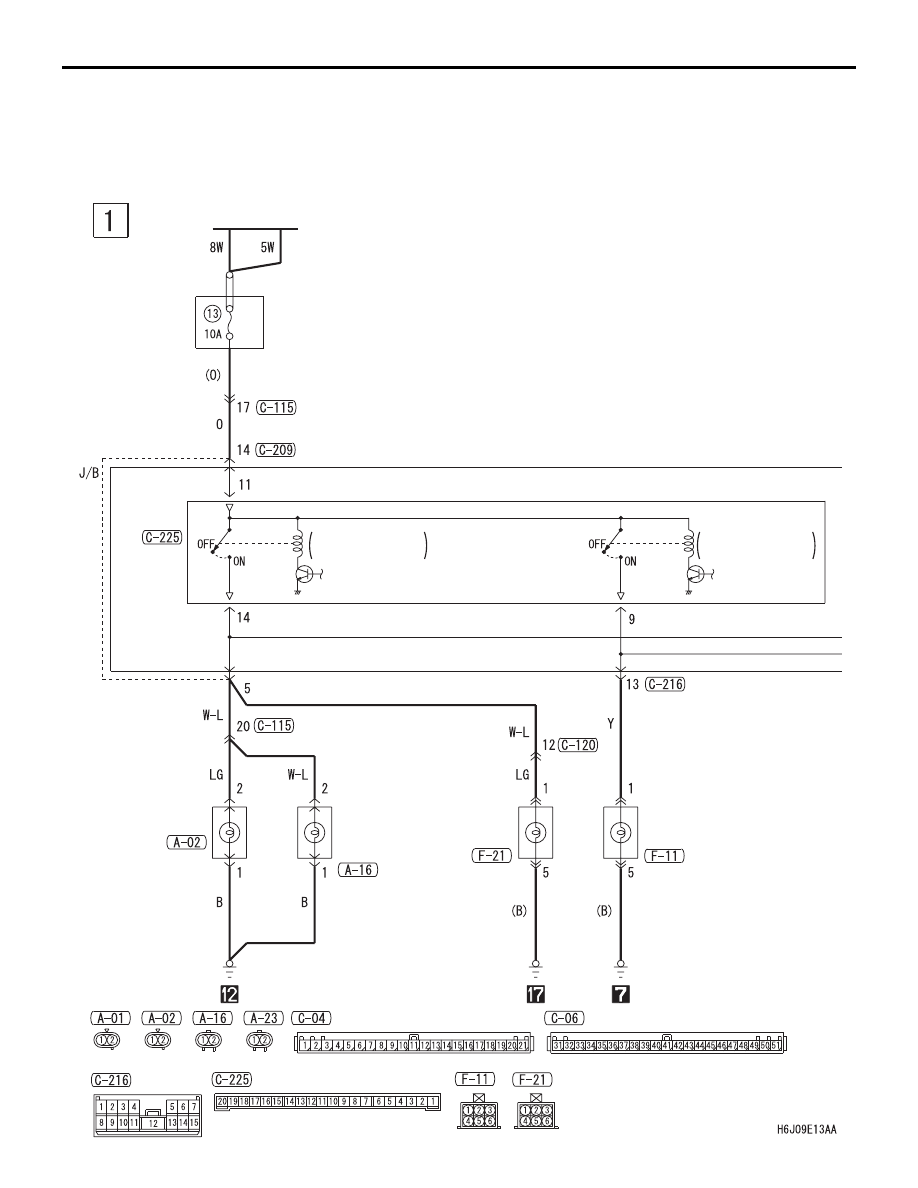

TURN SIGNAL LAMP AND HAZARD
WARNING LAMP <RHD>

M1901002901884

BATTERY

RELAY
BOX

SIDE TURN
SIGNAL LAMP
(LH)

ETACS-
ECU

FRONT
TURN
SIGNAL
LAMP (LH)

REAR
COMBINATION
LAMP (RH)

REAR
COMBINATION
LAMP (LH)

J/B SIDE

TURN-SIGNAL
LAMP RELAY: LH

TURN-SIGNAL
LAMP RELAY: RH

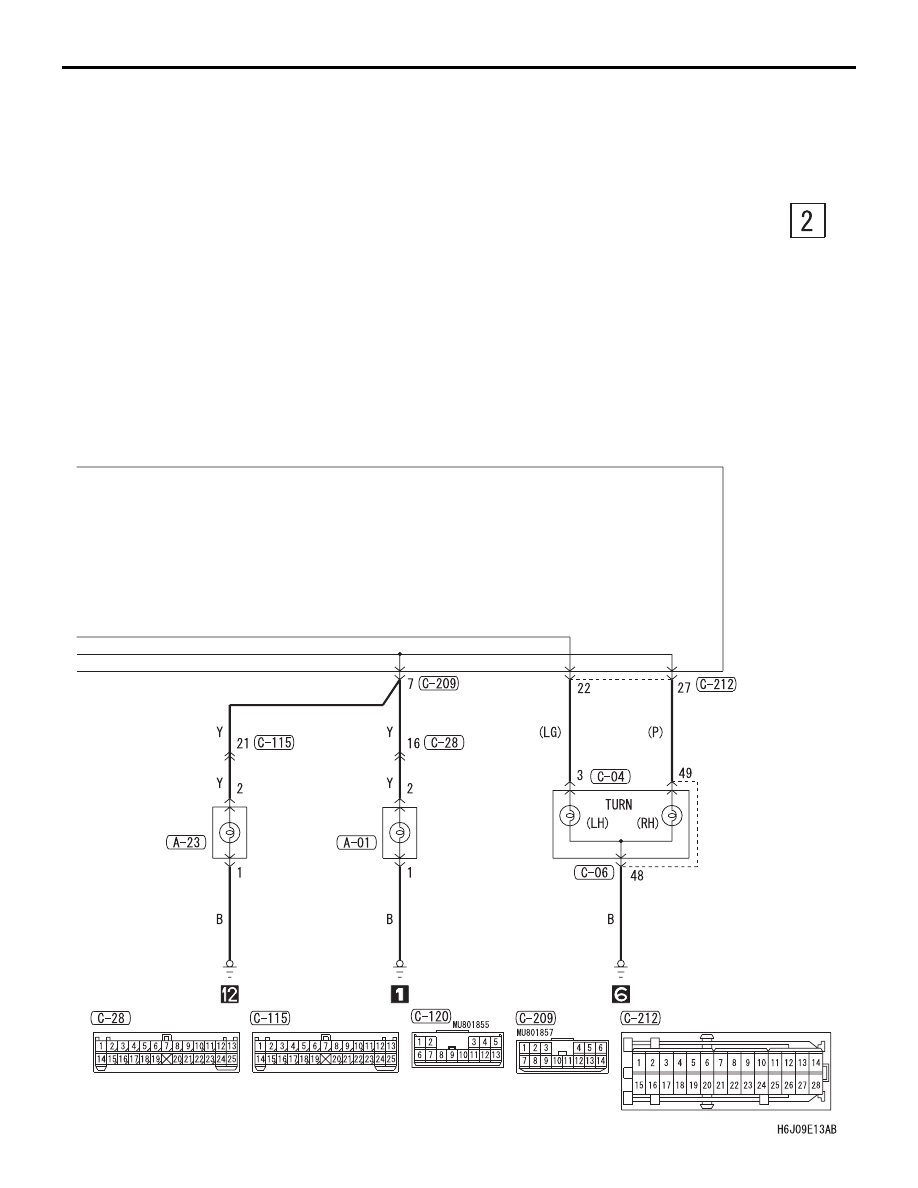

TURN-SIGNAL LAMP AND HAZARD WARNING LAMP

CIRCUIT DIAGRAMS

90-177

FRONT TURN
SIGNAL LAMP
(RH)

SIDE TURN
SIGNAL LAMP
(RH)

COMBINATION
METER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple
