Mitsubishi Lancer. Manual - part 122

FRONT FOG LAMP

CIRCUIT DIAGRAMS

90-134

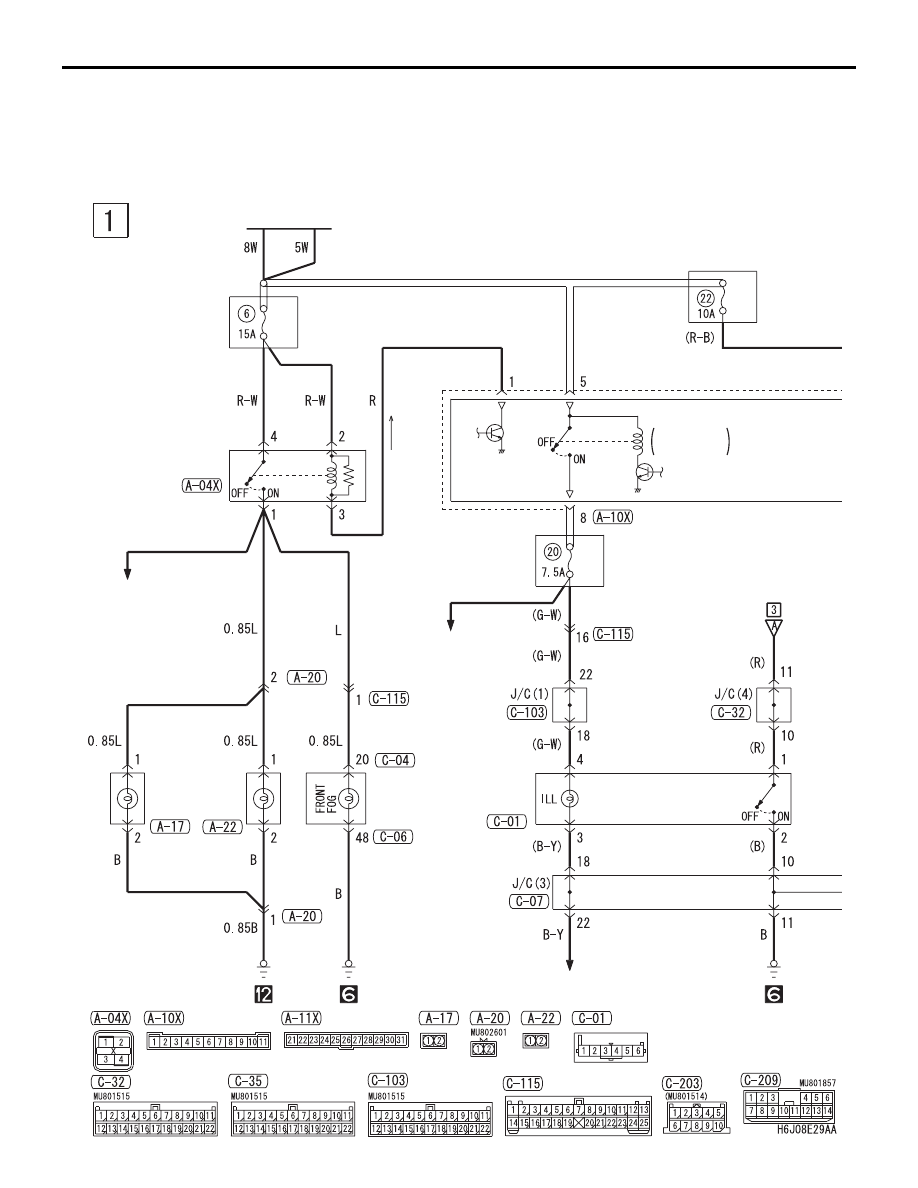

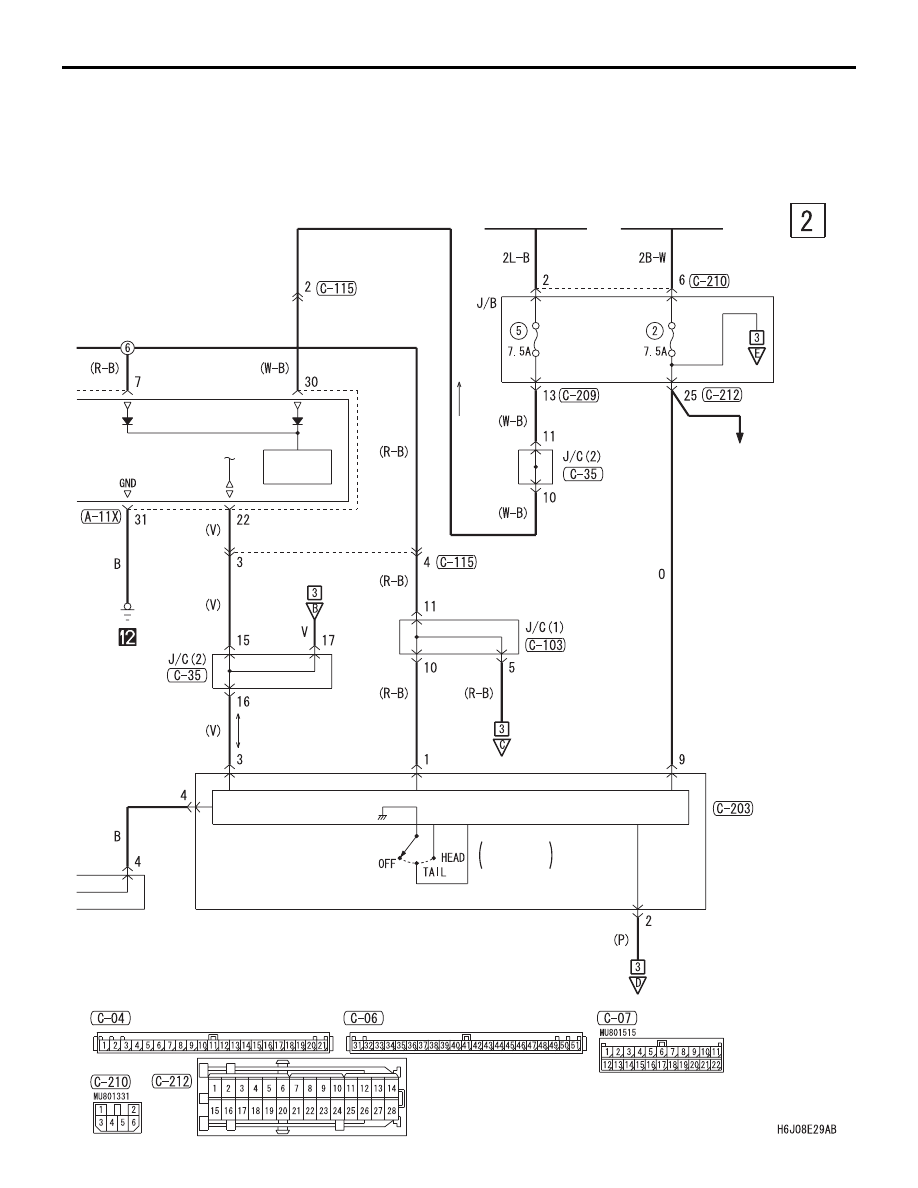

FRONT FOG LAMP <RHD>

M1901011900793

BATTERY

RELAY
BOX

FRONT FOG
LAMP RELAY

RELAY
BOX

ETACS-ECU

RELAY
BOX

FRONT FOG
LAMP

(LH)

(RH)

COMBINATION
METER

FOG
LAMP
SWITCH

FRONT-
ECU

SPARE
CONNECTOR
FOR FRONT
FOG LAMP

RHEOSTAT

TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND
LIGHTING
MONITOR
BUZZER

TAIL LAMP
RELAY

FRONT FOG LAMP

CIRCUIT DIAGRAMS

90-135

IGNITION
SWITCH (IG2)

IGNITION
SWITCH (IG1)

COLUMN-ECU

LIGHTING
SWITCH

COLUMN
SWITCH

ETACS-ECU

POWER
SOURCE

·ABS
·BRAKE WARNING LAMP
·CHARGING SYSTEM
·ENGINE CONTROL SYSTEM
·FUEL WARNING LAMP
·INVECS-II 4A/T
·METER AND GAUGE
·OIL PRESSURE WARNING
 LAMP

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

FRONT FOG LAMP

CIRCUIT DIAGRAMS

90-136

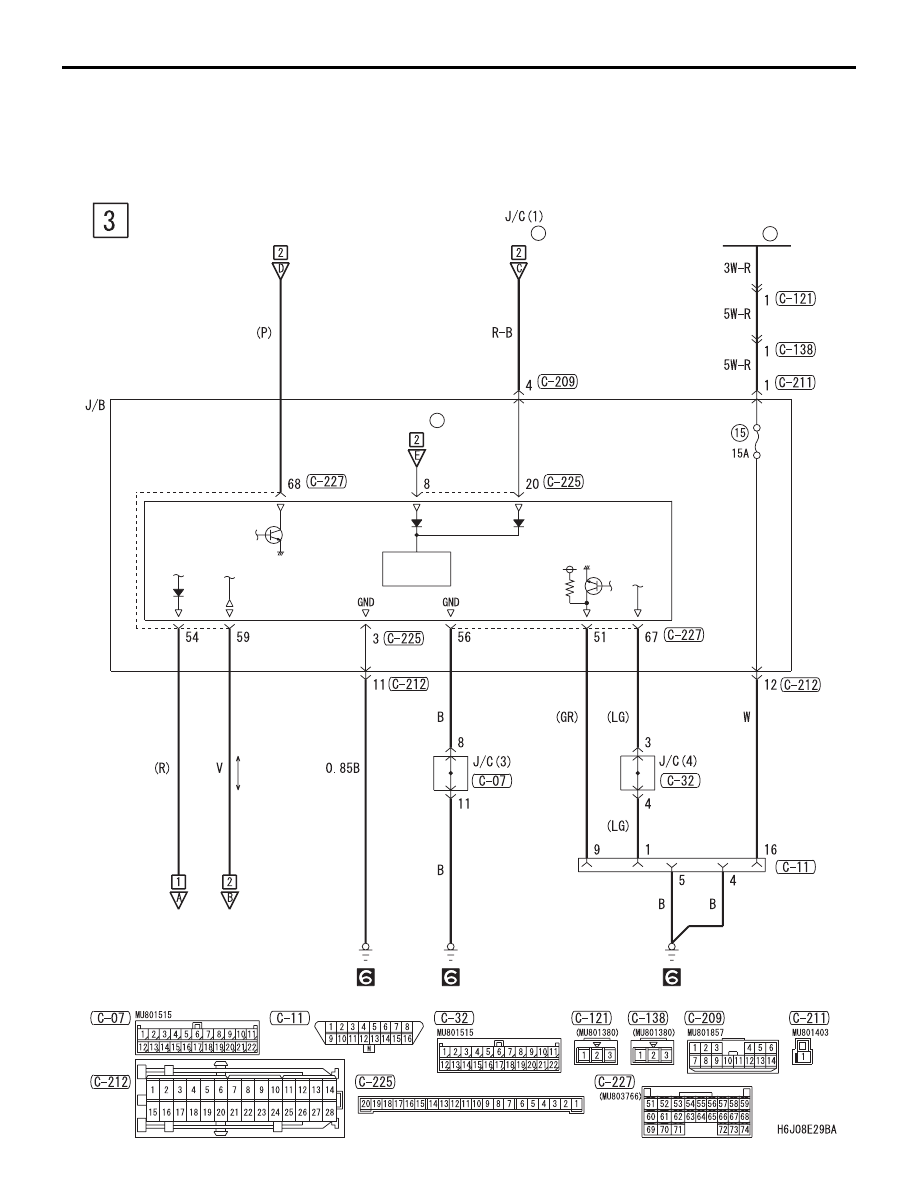

FRONT FOG LAMP <RHD> (CONTINUED)

FUSIBLE
LINK

1

ETACS-
ECU

DIAGNOSIS
CONNECTOR

FRONT SIDE

J/B SIDE

COLUMN
SWITCH

FUSE

2

POWER
SOURCE

(FUSE     )

22

FRONT FOG LAMP

CIRCUIT DIAGRAMS

90-137
