EMISSION CONTROL <MFI - T/C>

TSB Revision

ENGINE AND EMISSION CONTROL

17-81

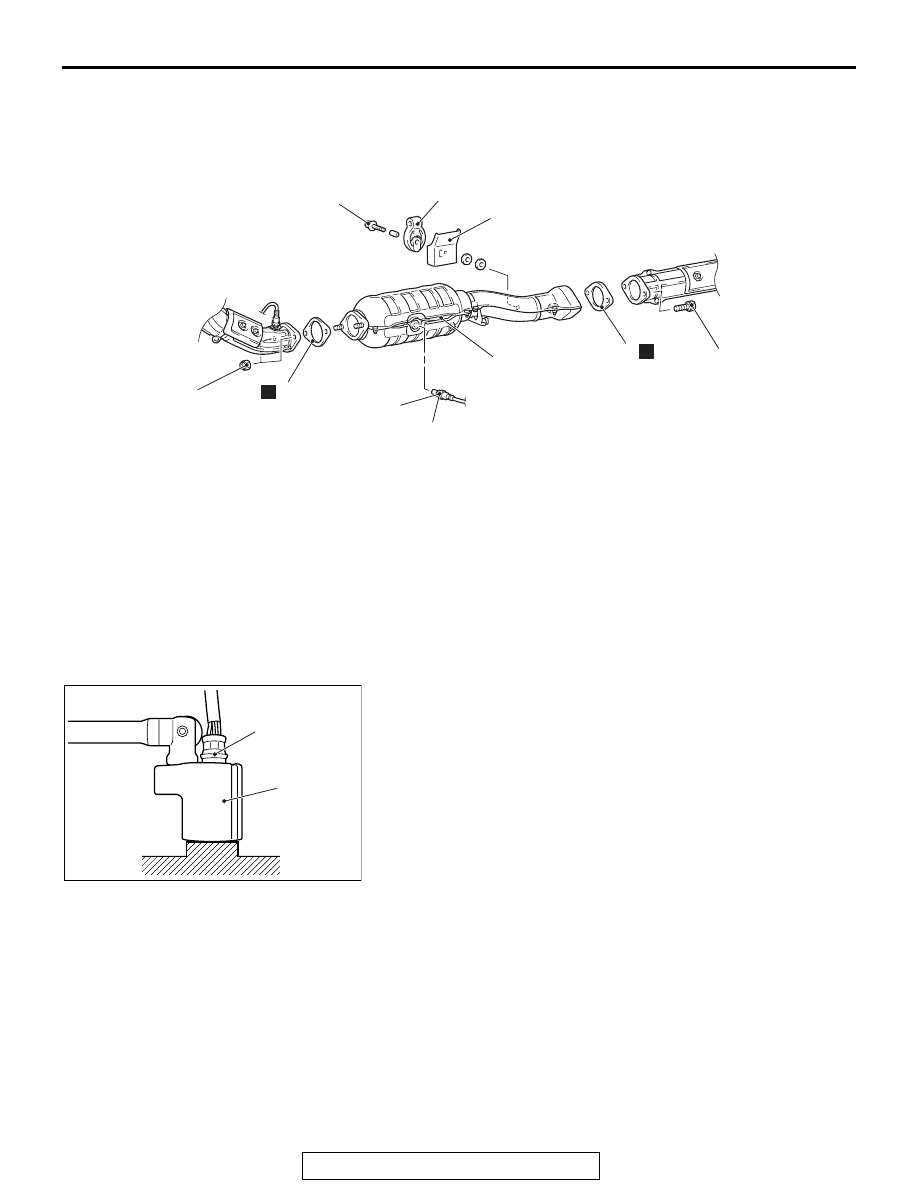

CATALYTIC CONVERTER

REMOVAL AND INSTALLATION

M1173003901248

AC708312

75 ± 19 N·m
55 ± 14 ft-lb

1

2

3

5

6

N

N

4

AC

44 ± 5 N·m
33 ± 3 ft-lb

59 ± 10 N·m
44 ± 7 ft-lb

9.5 ± 3.5 N·m
84 ± 31 in-lb

Removal steps

<<

A

>>

>>

A

<<

1.

Heated oxygen sensor (Rear)

2.

Exhaust pipe gasket

3.

Exhaust pipe gasket

4.

Catalytic converter assembly

5.

Exhaust muffler hanger

6.

Exhaust muffler hanger protector

Required Special Tool:

• MB991953: Oxygen Sensor Wrench

REMOVAL SERVICE POINT

.

<<A>> HEATED OXYGEN SENSOR (REAR)
REMOVAL

AC301966

AG

MB991953

Heated oxygen
sensor

Use special tool MB991953 to remove the heated oxygen sen-
sor (rear).

Removal steps (Continued)

EMISSION CONTROL <MFI - T/C>

TSB Revision

ENGINE AND EMISSION CONTROL

17-82

INSTALLATION SERVICE POINT

.

>>A<< HEATED OXYGEN SENSOR (REAR)
INSTALLATION

AC301966

AG

MB991953

Heated oxygen
sensor

Tighten the heated oxygen sensor (rear) to the specified torque
by using special tool MB991953.

Tightening torque: 44

± 5 N⋅ m (33 ± 3 ft-lb)

14-1

GROUP 14

ENGINE COOLING

CONTENTS

GENERAL INFORMATION . . . . . . . .

14-2

SERVICE SPECIFICATIONS. . . . . . .

14-2

COOLANT  . . . . . . . . . . . . . . . . . . . . .

14-3

SEALANT. . . . . . . . . . . . . . . . . . . . . .

14-3

ENGINE COOLING DIAGNOSIS . . . .

14-3

INTRODUCTION. . . . . . . . . . . . . . . . . . . . .

14-3

TROUBLESHOOTING STRATEGY . . . . . .

14-3

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

14-3

SYMPTOM PROCEDURES . . . . . . . . . . . .

14-4

SPECIAL TOOLS. . . . . . . . . . . . . . . .

14-14

ON-VEHICLE SERVICE. . . . . . . . . . .

14-16

ENGINE COOLANT LEAK CHECK  . . . . . .

14-16

RADIATOR CAP OPENING PRESSURE



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-16

ENGINE COOLANT CHANGE  . . . . . . . . . .

14-17

WATER PUMP COOLANT LEAK CHECK  .

14-18

ENGINE COOLANT CONCENTRATION



TEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-18

COOLING FAN RELAY CONTINUITY



CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-19

COOLING FAN MOTOR CHECK  . . . . . . . .

14-21

THERMOSTAT . . . . . . . . . . . . . . . . . .

14-22

REMOVAL AND INSTALLATION  . . . . . . . .

14-22

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

14-24

WATER PUMP  . . . . . . . . . . . . . . . . . .

14-25

REMOVAL AND INSTALLATION  . . . . . . . .

14-25

WATER HOSE AND WATER PIPE  . .

14-26

REMOVAL AND INSTALLATION  . . . . . . . .

14-26

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

14-30

RADIATOR . . . . . . . . . . . . . . . . . . . . .

14-31

REMOVAL AND INSTALLATION  . . . . . . . .

14-31

GENERAL INFORMATION

TSB Revision

ENGINE COOLING

14-2

GENERAL INFORMATION

M1141000101255

The cooling system is designed to keep every part of
the engine at appropriate temperature in whatever
condition the engine may be operated. The cooling
method is of the water-cooled, pressure forced circu-
lation type in which the water pump pressurizes cool-
ant and circulates it throughout the engine. If the
coolant temperature exceeds the prescribed temper-

ature, the thermostat opens to circulate the coolant
through the radiator as well so that the heat
absorbed by the coolant may be radiated into the air.
The water pump is of the centrifugal impeller type
and is driven by the drive belt from the crankshaft.
The radiator is the corrugated fin, cross flow type.

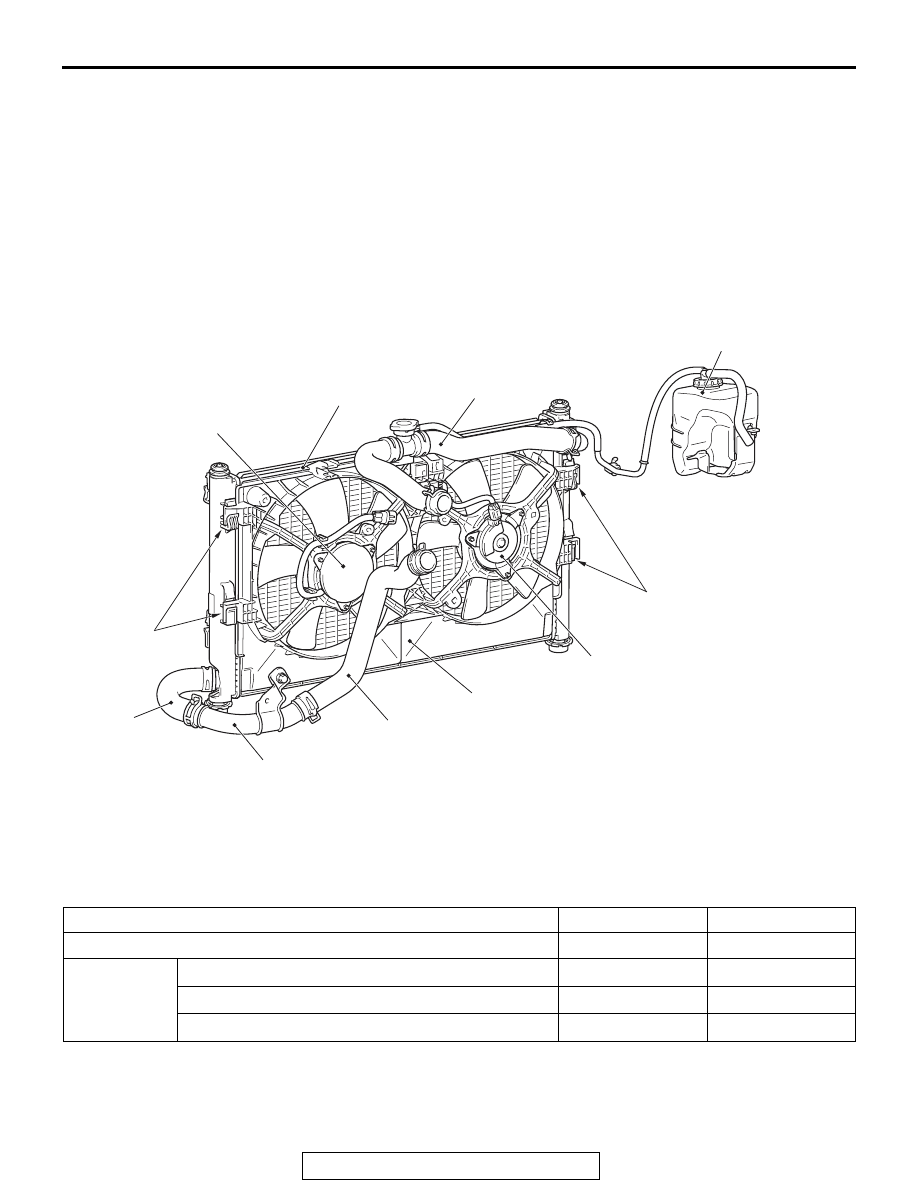

CONSTRUCTION DIAGRAM

SERVICE SPECIFICATIONS

M1141000301204

AC705530

Condenser fan motor

Radiator assembly

Radiator upper hose
assembly

Radiator condenser
tank assembly

Radiator fan motor

Cooling fan shroud

Radiator lower pipe

AC

Radiator
lower
hose

Radiator lower hose

One-touch joint

One-touch
joint

Item

Standard value

Limit

Valve opening pressure of radiator cap kPa (psi)

93

− 123 (14 − 18)

Minimum 83 (12)

Thermostat

Valve opening temperature of thermostat

° C (° F)

76.5

± 1.5 (170 ± 3) −

Full-opening temperature of thermostat

° C (° F)

90 (194)

−

Valve lift mm (in)

8.5 (0.33) or more −
